KNX-智能调光设置

一、简介

传统的照明系统早已经不能满足大众的照明需求，所以knx照明系统这种新型的照明系统正逐渐取代传统的照明系统，可以根据时间或室内光线的强弱来控制灯的亮度，在许多领域都发挥着重要的作用，这段文章将讲述如何在设置knx中智能调光的配置。

二、项目描述

1、实现灯光的单独调光

2、2路调光模块的基本使用

3、V50触摸屏的基础按键使用

三、软件介绍

ETS5软件是一款用于建筑自动化系统集成和配置的专业软件。它提供了一个综合的工具包，用于设计、配置和调试各种智能建筑系统，例如照明控制、暖通空调、安全监控、能源管理等。

ETS5软件具有以下主要特点和功能：

设备兼容性：ETS5软件兼容多种主流的建筑自动化设备和协议，如KNX、BACnet、LON等，可以实现不同设备之间的互操作性。

集成和配置：ETS5软件提供了一个直观易用的用户界面，用于集成各种设备和系统，并进行配置和参数设置。用户可以根据项目需求，灵活地创建和调整系统拓扑结构。

调试和测试：ETS5软件提供了全面的调试和测试功能，可以帮助用户快速发现和解决系统中的问题。用户可以使用模拟器模拟设备行为，进行离线测试，以确保系统的正常运行。

项目管理：ETS5软件支持项目管理功能，可以帮助用户进行项目的组织和管理。用户可以创建不同的项目、任务和计划，并跟踪项目的进展和完成情况。

总的来说，ETS5软件是一款功能强大的建筑自动化系统集成和配置工具，能够帮助用户高效地设计、配置和调试智能建筑系统，提高建筑的舒适性、安全性和能源效率

三、项目教程

1、打开ETS5软件进行新建目

2、构建项目建筑结构并导入产品的数据库

设备产品可于市场内进行搜索，从而全部添加进建筑中，图2为添加完成的实例（要分配好设备的物理地址，双击导入的设备即可在属性修改）

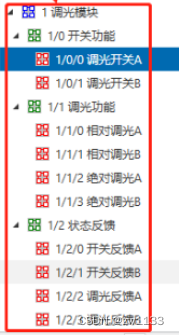

3、配置群组地址

点击上方的工作区，选择“群组地址”，进行层级递进添加配置，配置完成后如下图

（详图）

4、配置2路调光模块

选择“2路调光模块”，点击“参数”，再点击“通用设置”进行如图配置

配置各方面的参数，参数可根据个人实际情况进行修改

5、配置KNX V50触摸屏参数

选择KNX v50设备，点击“参数”，如下图进行修改

6、配置对应的组地址

选择“2路调光模块”，点击“组对象”，然后选择工作区中的“群组地址”，长按“组对象”的配置程序下拉至对应的群组地址即可（A与B都一样，根据描述下拉）

选择“KNX ...V50”，点击“组对象”，然后如图配置

7、线上调试

 点击快捷键上面 “诊断”，选择群组监视器→开始→选择组地址→开/关→写入

所有的产品数据都下载完成后，就可进行测试所调试的功能是不是所需要的效果，如有 问题在修改

四、项目总结

本次项目实践内容非常丰富而且实用。我们学习了KNX智能调光的基本原理和组成部分，通过此次项目，我了解到KNX智能调光系统可以实现自动化控制、能源管理等功能，为家庭提供更加舒适、便捷的生活环境。
