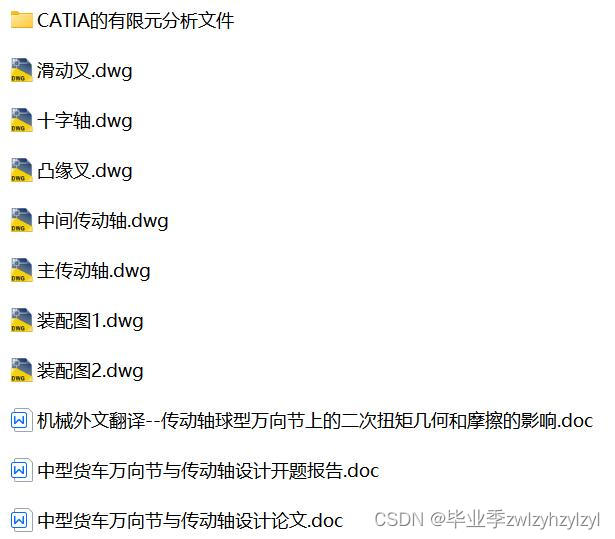

中型货车万向节与传动轴设计【论文+CAD图纸+开题报告+外文翻译+catia有限元文件】

摘要

万向传动装置一般由万向节和传动轴组成，有时还需加装中间支承。本设计主要研究中型货车变速器与驱动桥之间的万向传动装置。该设计是以万向传动装置的结构与工作原理为基础，采用有限元分析、理论研究与实际研究、定性与定量分析等方法计算出较为合理的万向节与传动轴结构。并用文字叙述与图表说明相结合的方法阐述了万向传动装置的构造及所选基本尺寸，然后计算了万向节的转矩，对十字轴上的力以及十字轴颈根部的弯曲应力和切应力进行强度校核，其中应用有限元分析的方法对中间传动轴进行应力分析，并绘制出了传动轴的受力云图。对十字轴滚针轴承进行接触应力和滚针所能承受的最大载荷的计算，以适合十字轴的使用；对万向节叉与十字轴连接支承时产生的作用反力，对其万向节叉承受弯曲和扭矩载荷进行校核，以达到使用强度。确保其在正常使用的情况下，拥有更长的使用寿命。

关键词：中型货车；万向传动装置；十字轴式万向节；伸缩花键

Abstract

Universal transmission device is generally composed by universal and shaft, and sometimes it also needs to install middle supporting. This design mainly studies about the medium van’s transmission and the universal transmission between axles.It is based on universal transmission device structure and working principle, and calculates the universal shaft and the reasonable structure by finite element analysis, theoretical research , practical research, the qualitative and quantitative analysis. Use text and illustrations method combining describes the structure ,universal transmission device and selected basic dimensions. Then calculate the torque, and compare the bending stress and shear stress intensity of universal shaft and the roots of the neck. Use application of the finite element analysis method in stress analysis of intermediate shaft transmission and mapped the stress contours. The cross axis needle bearing on contact stress and needle roller can withstand the maximum load calculation for the use of spiders. Compare the cardan shaft supporting the role of the reverse force, cardan sustaining bending and torque load test, in order to achieve intensity. To ensure the service life be longer by normal use in the circumstances.

Key words: medium truck；universal driving device；cardan universal joint；slip join

目录

绪论

1 万向传动装置结构方案分析

1.1 中型货车主要参数选择

1.2 总体设计方案

1.2.1 传动轴管选择

1.2.2 伸缩花键的选择

1.2.3 万向节分析

1.2.4 中间支承结构分析与设计

2 万向节的分类

2.1 不等速万向节

2.2 准等速万向节

2.3 等速万向节

3 万向节的设计与强度校核

3.1 万向节结构与尺寸设计

3.1.1 基本构造与基本原理

3.1.2 确定十字轴尺寸

3.1.3 十字轴万向节的传动效率

3.2 万向节强度校核

3.2.1 十字轴万向节运动和受力分析

3.2.2 十字轴万向节传动的附加弯矩和惯性力矩

3.2.3 十字轴万向节传动的弯曲应力与剪切应力

4 万向传动轴设计及强度校核

4.1 传动轴的临界转速

4.2 传动轴长度选择

4.3 传动轴管内外径确定

4.4 传动轴扭转强度校核

4.5 花键内外径确定

4.6 花键挤压强度校核

5 基于CATIA的有限元分析

5.1 设计零件模型

5.2 生成静态分析

6 技术与经济性分析

结论

参考文献

致谢

绪论

随着汽车行业的渐成熟，特别是近几十年来汽车工业大发展以来，汽车行业对世界经济的发展和人类社会的进步产生了巨大影响。现今生活中，汽车的普及极大的扩大了人们的活动范围也加快的人们的生活节奏。如今，汽车成为了人类生活中不可或缺的一部分。在过去的几十年中，发达国家一辆新车的零售价上涨了100%，而个人平均收入只增加了50%。为确保在2015年广大人民仍旧能够买得起车并且让制造商有利可图，汽车制造商需要将每辆汽车的制造成本降低1500欧元左右。降低成本的措施包括对生产工艺进行简化和标准化，以及生产低成本汽车。现今，汽车的设计的形势要求提高汽车的技术水平，使其承载能力更强，动力性更好，污染更少使用性能更好，更安全，更可靠，更经济舒适。

本设计的研究对象是中型货车的万向传动装置，其作为汽车传动系统中的重要部件，零件的结构方案、材料的选择、所受力的分析是本设计探讨设计的重点。

万向传动装置一般由万向节和轴管及伸缩花键等零部件所组成，如果是轴距较长的车辆，为了使传动轴的临界转速得到提高和避免共振，还需要装有中间支承。万向传动装置在汽车上应用的比较广泛，主要功用是在工作过程中相对位置不断变化的两根轴之间传递转矩和旋转运动。当车型是发动机前置后驱时，万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间；而前置发动机前轮驱动的汽车省略了传动轴，万向节安装在前桥半轴与车轮之间。在万向传动装置的工作过程中，输出轴绕自身轴的旋转的动力来源是由输入轴绕其轴的旋转提供的。万向节允许被连接的零件之间存在相应的夹角并在一定范围内变化来满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化。

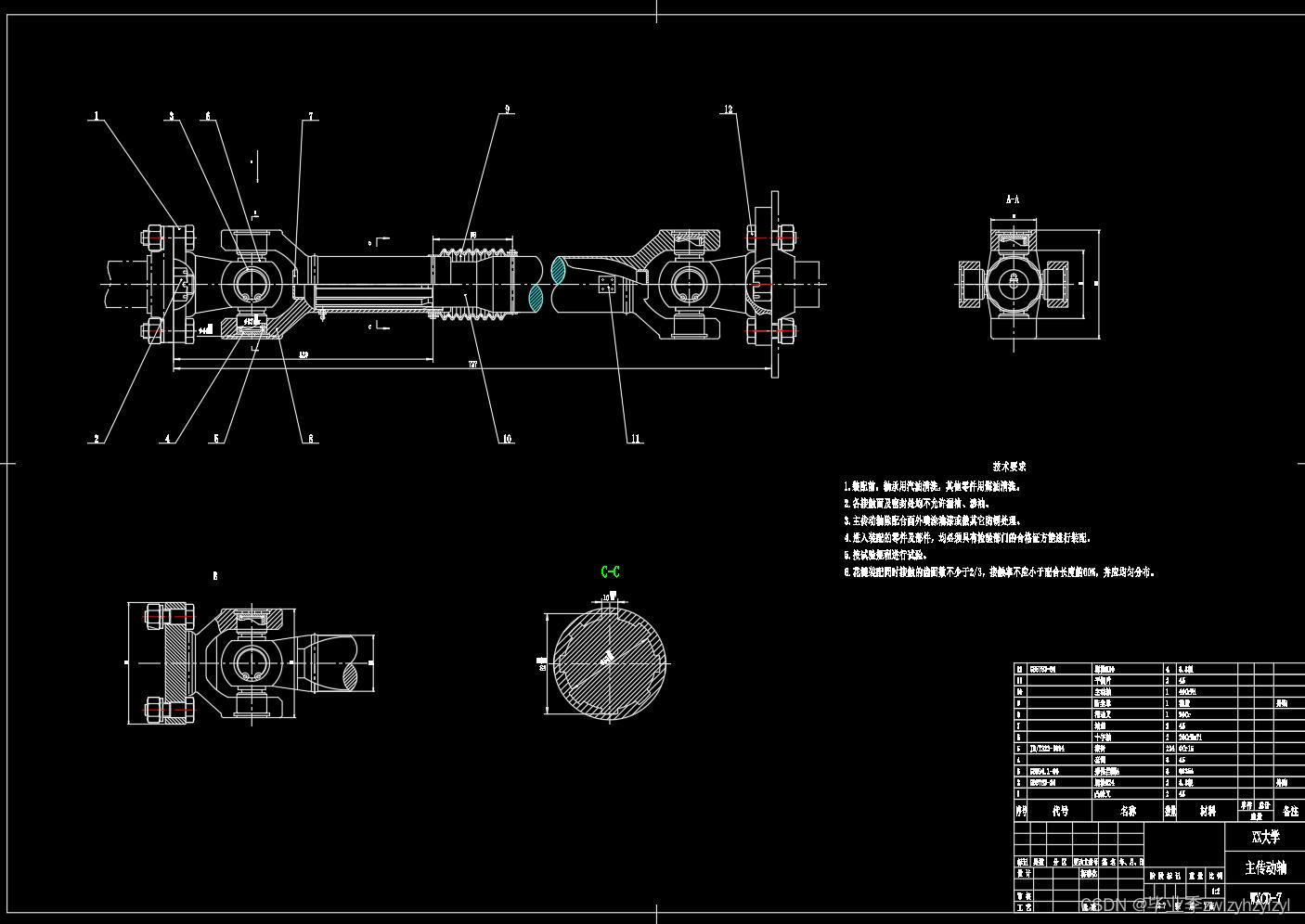

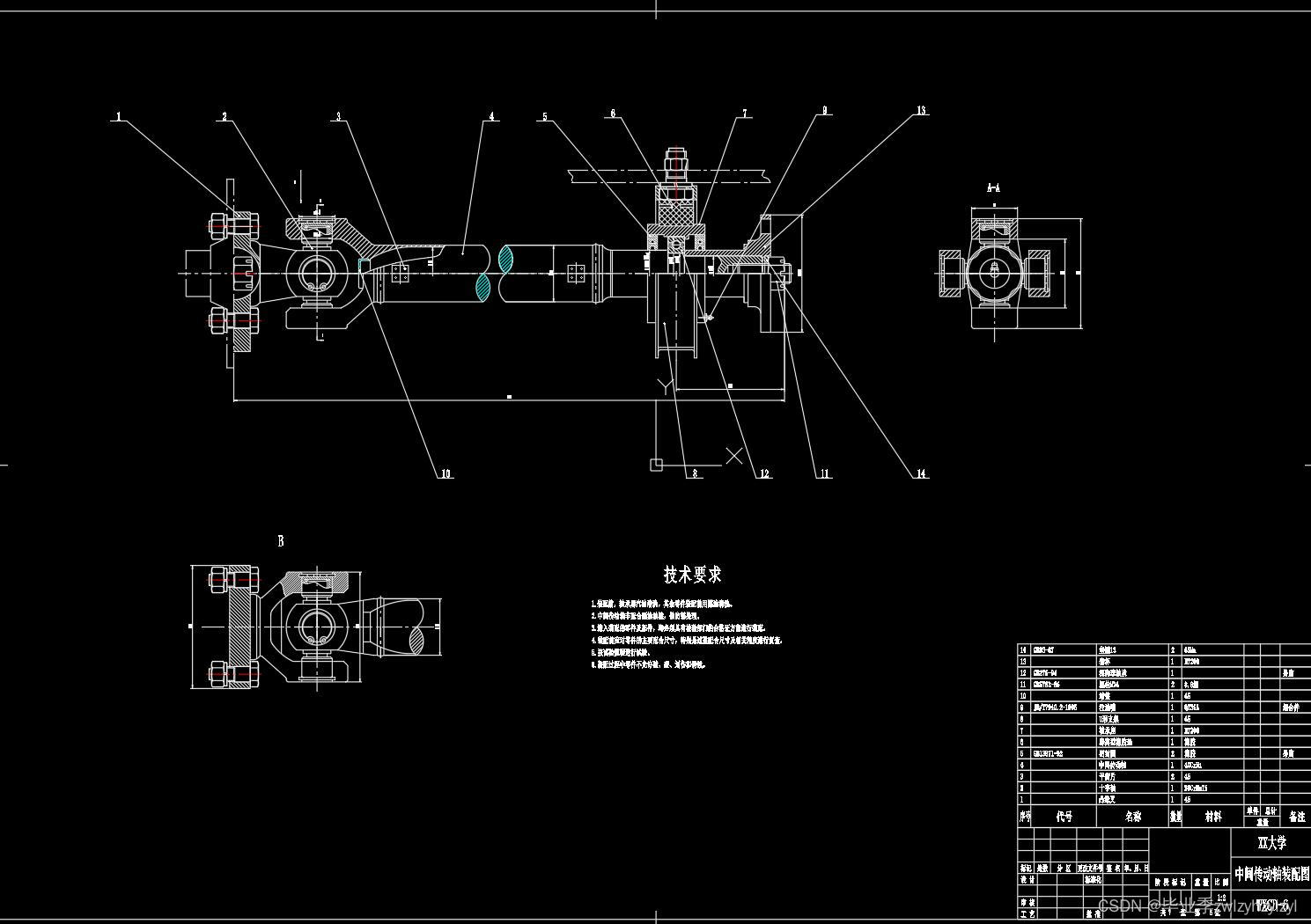

本文主要进行4x2前置后驱中型货车的万向节与传动轴设计。该类车上万向传动装置安装在变速器与驱动桥之间，且两者之间距离较远的情况下，将传动轴分成主传动轴和中间传动轴两端，并用三个十字轴式万向节相连，且在中间传动轴后端加装上中间支撑。

………………
