PLC学习

PLC必备常识——选型介绍

S7-1500选型介绍:
1.用户程序运行在CPU模块中,CPU模块内没有程序装载存储器,程序存储在专用的存储卡中里,概念同S7-300。存储卡需要单独订货。CPU目前有多种型号:
• CPU 1511-1 PN
• CPU 1513-2 PN
• CPU 1516-3 PN/DP

三个CPU型号从上至下性能由低到高排列,区别于指令执行速度,各种地址空间尺寸,内存大小,集成通讯口种类个数等等方面,具体请参考对应的CPU手册。

2.对于PLC系统,用户程序处理的是输入/输出(I/O)信号直接的逻辑关系。那么往往系统需配置I/O模块,S7-1500的CPU模块自身没有集成I/O,I/O信号输入通过拓展I/O模块进行输入输出。常见I/O信号有,
• 数字量输入(DI):也就是开关量(还有称作离散量)信号输入
• 数字量输出(DQ):开关量信号输出
• 模拟量输入(AI):连续量输入,如电压-10V ~ +10V, 4 ~ 20mA等
• 模拟量输出(AQ):连续量输出
• 还有脉冲输入(PI), 脉冲输出(PQ)等。

3.S7-1500的数字量输入模块:
• DI 32x24VDC HF
• DI 16x24VDC HF
• DI 16x230VAC BA
• DI 16x24VDC SRC BA
• …
型号简介:
DI: Digital input,数字量输入
32x24VDC:共32个输入通道 (点) ,电压规格为直流24V
16x230VDC:共16个输入通道 (点) ,电压规格为交流230V
BA:Basic,基本型
HF:High feature, 高性能型
SRC: Source Input, 源型输入 ,未标识为漏型。

4.S7-1500的数字量输出模块
• DQ 16x24VDC/0.5A ST
• DQ 32x24VDC/0.5A ST
• DQ 8x24VDC/2A HF
• DQ 8x230VAC/2A ST
• DQ 8x230VAD/5A ST
• …
型号简介,以第一个型号为例:
DQ: Digital Ouput, 数量输出
16x24VDC:共16个输出通道,输出电压为DC24V, 容量每个通道最大0.5A。
HF:High Feature, 高性能型,通常意味着模块带诊断功能。相对应的是ST(Standard,标准)型,无诊断功能。

5.S7-1500的模拟量输入模块:
• AI 8xU/I HS
• AI 8xU/I/RTD/TC ST
• …
以第一个型号为例,型号简介:
AI: Analogue input,模拟量输入模块
8xU/I:8个通道,支持电压或电流型号输入

6.S7-1500的模拟量输出模块
• AQ 4xU/I ST
• AQ 8xU/I HS
• …
同样以第一个型号为例,型号简介:
AQ:Analogue Output,模拟量输出模块
4xU/I:共4个通道,支持电压,电流输出
ST:标准型

7.选定CPU和I/O模块之后,要确定系统的供电,选择电源模块,电源模块选型需要注意S7-1500有两种背板供电方式
• PM模块: 不提供机架的背板工作电源,由CPU提供
PM 70 W 120/230 VAC
PM 190 W 120/230 VAC
• PS模块:连接到机架背板,提供背板工作电压,有诊断功能
PS 25W 24VDC
PS 60W 120/230V AC/DC
S7-1500电源选型按模块消耗的功率选,TIA 博途软件提供电源计算:

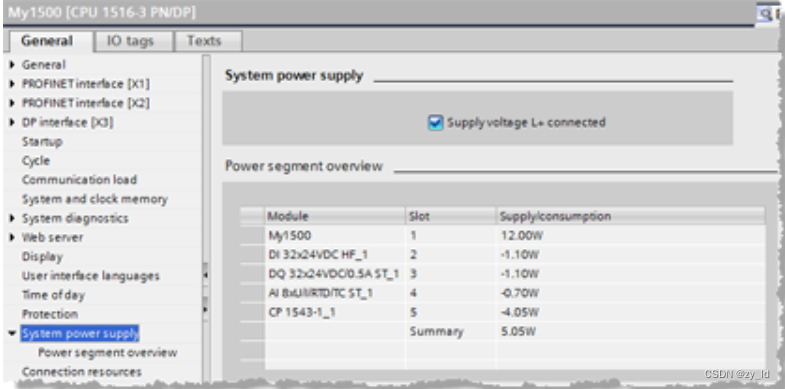

在这里插入图片描述根据软件提供的模块功率可以选电源模块, 需要提一下是上图的选项:
“Supply voltage L+ connected”选中,意思是CPU的电源端子有输入,CPU(也)提供背板的电源供电。

8.S7-1500安装需要专用导轨,导轨按长度分,有这么几种规格:
160mm,482mm,530mm,830mm,2000mm。

9.编程使用的工具是TIA博途软件,使用以太网网线直接连接计算机网卡与CPU1500就可以下载程序。
软件:SIMATIC STEP 7 Professional V12

10.最后简单介绍一个S7-1500的选型配置。
假设需要选一个S7-1500本地站,包含24VDC DI 40点,24VDC DQ 28点,0~10V电压模拟量输入3个点,4~20mA电流输入3个点,4~20mA电流输出5个点。

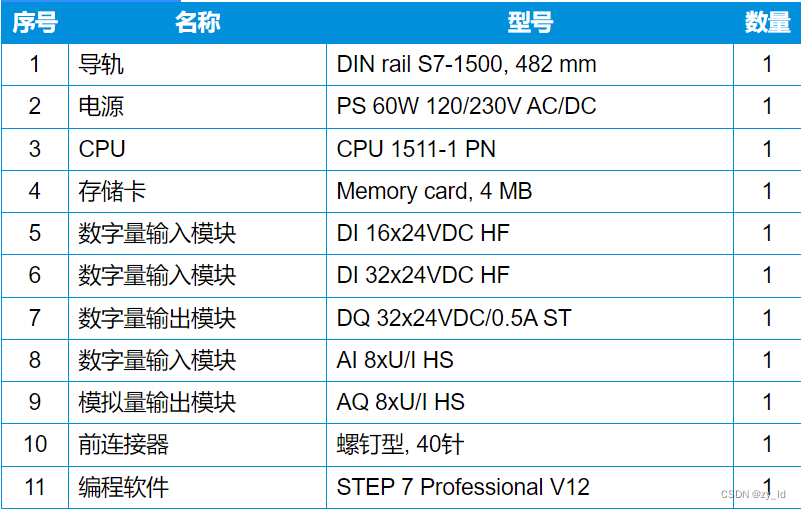

这里我们选型为:
在这里插入图片描述
