分布式事务-2PC

参考：https://my.oschina.net/catcloud/blog/4283299

2PC即两阶段提交协议，是将整个事务流程分为两个阶段，准备阶段（Prepare phase）、提交阶段（commit phase），2是指两个阶段，P是指准备阶段，C是指提交阶段。

在计算机中部分关系数据库如Oracle、MySQL支持两阶段提交协议，如下图：

1. 准备阶段（Prepare phase）：事务管理器给每个参与者发送Prepare消息，每个数据库参与者在本地执行事务，并写本地的Undo/Redo日志，此时事务没有提交。（Undo日志是记录修改前的数据，用于数据库回滚，Redo日志是记录修改后的数据，用于提交事务后写入数据文件）
2. 提交阶段（commit phase）：如果事务管理器收到了参与者的执行失败或者超时消息时，直接给每个参与者发送回滚(Rollback)消息；否则，发送提交(Commit)消息；参与者根据事务管理器的指令执行提交或者回滚操作，并释放事务处理过程中使用的锁资源。注意:必须在最后阶段释放锁资源。

3.2.2 Seata方案

3.2.2.1 介绍

Seata是由阿里中间件团队发起的开源项目 Fescar，后更名为Seata，它是一个是开源的分布式事务框架。
传统2PC的问题在Seata中得到了解决，它通过对本地关系数据库的分支事务的协调来驱动完成全局事务，是工作在应用层的中间件。主要优点是性能较好，且不长时间占用连接资源，它以高效并且对业务0侵入的方式解决微服务场景下面临的分布式事务问题，它目前提供AT模式(即2PC)及TCC模式的分布式事务解决方案。

3.2.2.2 设计思想

Seata的设计目标其一是对业务无侵入，因此从业务无侵入的2PC方案着手，在传统2PC的基础上演进，并解决2PC方案面临的问题。
Seata把一个分布式事务理解成一个包含了若干分支事务的全局事务。全局事务的职责是协调其下管辖的分支事务达成一致，要么一起成功提交，要么一起失败回滚。此外，通常分支事务本身就是一个关系数据库的本地事务，下图是全局事务与分支事务的关系图：

3.2.2.3 模型组件

与 传统2PC 的模型类似，Seata定义了3个组件来协议分布式事务的处理过程：

1）Transaction Coordinator (TC)： 事务协调器

它是独立的中间件，需要独立部署运行，它维护全局事务的运行状态，接收TM指令发起全局事务的提交与回滚，负责与RM通信协调各各分支事务的提交或回滚。

2）Transaction Manager (TM)，事务管理器

TM需要嵌入应用程序中工作，它负责开启一个全局事务，并最终向TC发起全局提交或全局回滚的指令。
3）Resource Manager (RM)

控制分支事务，负责分支注册、状态汇报，并接收事务协调器TC的指令，驱动分支（本地）事务的提交和回滚。

3.2.2.4 事务过程

还拿新用户注册送积分举例Seata的分布式事务过程

具体的执行流程如下：
1. 用户服务的 TM 向 TC 申请开启一个全局事务，全局事务创建成功并生成一个全局唯一的XID。
2. 用户服务的 RM 向 TC 注册 分支事务，该分支事务在用户服务执行新增用户逻辑，并将其纳入 XID 对应全局事务的管辖。
3. 用户服务执行分支事务，向用户表插入一条记录。
4. 逻辑执行到远程调用积分服务时(XID 在微服务调用链路的上下文中传播)。积分服务的RM 向 TC 注册分支事务，该分支事务执行增加积分的逻辑，并将其纳入 XID 对应全局事务的管辖。
5. 积分服务执行分支事务，向积分记录表插入一条记录，执行完毕后，返回用户服务。
6. 用户服务分支事务执行完毕。
7. TM 向 TC 发起针对 XID 的全局提交或回滚决议。
8. TC 调度 XID 下管辖的全部分支事务完成提交或回滚请求



3.3 seata实现2PC事务

3.3.1 业务说明

本示例通过Seata中间件实现分布式事务，模拟三个账户的转账交易过程。
两个账户在三个不同的银行(张三在bank1、李四在bank2)，bank1和bank2是两个个微服务。交易过程是，张三给李四转账指定金额。

上述交易步骤，要么一起成功，要么一起失败，必须是一个整体性的事务

3.3.2 项目组成部分

①seata服务端(TC)：seata-server-0.7.1

②服务注册中心：dtx/discover-server

③微服务1，操作张三账户：dtx/dtx-seata-demo/seata-demo-bank1

④微服务2，操作李四账户：dtx/dtx-seata-demo/seata-demo-bank2

交互流程如下：
1、请求bank1进行转账，传入转账金额。
2、bank1减少转账金额，调用bank2，传入转账金额。

3.3.4 启动TC(事务协调器)

（1）下载seata服务器
下载地址：https://github.com/seata/seata/releases/download/v0.7.1/seata-server-0.7.1.zip
也可以直接解压：资料\seata-server-0.7.1.zip
（2）解压并启动
[seata服务端解压路径]/bin/seata-server.bat -p 8888 -m file
注：其中8888为服务端口号；file为启动模式，这里指seata服务将采用文件的方式存储信息。

如上图出现“Server started...”的字样则表示启动成功

3.3.5 discover-server

discover-server是服务注册中心，测试工程将自己注册至discover-server。基于Eureka实现。

3.3.6 父工程dtx-seata-demo

dtx-seata-demo是seata的测试工程，是dtx-seata-demo-bank1和dtx-seata-demo-bank2的父工程

1）maven依赖

在dtx父工程中指定了SpringBoot、SpringCloud、了spring-cloud-alibaba-dependencies版本

<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring‐boot‐dependencies</artifactId>
<version>2.1.3.RELEASE</version>
<type>pom</type>
<scope>import</scope>
</dependency>
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring‐cloud‐dependencies</artifactId>
<version>Greenwich.RELEASE</version>
<type>pom</type>
<scope>import</scope>
</dependency>
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring‐cloud‐alibaba‐dependencies</artifactId>
<version>2.1.0.RELEASE</version>
<type>pom</type>
<scope>import</scope>
</dependency>

2）配置seata

在src/main/resource中，新增registry.conf、file.conf文件，内容可拷贝seata-server-0.7.1中的配置文件子

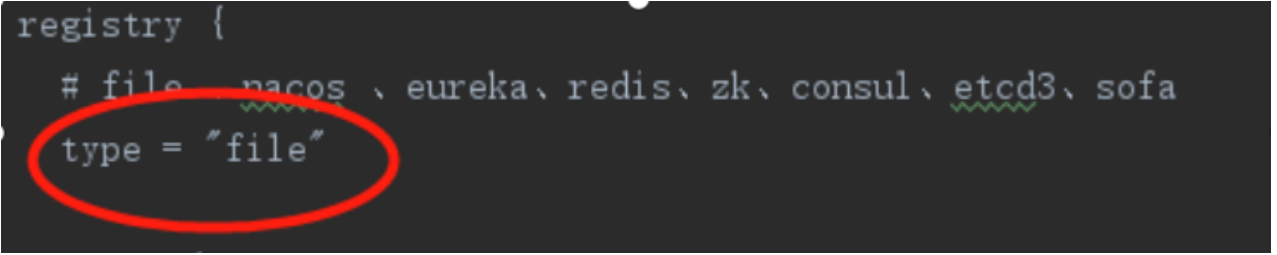

①在registry.conf中registry.type使用file：

②在file.conf中更改service.vgroup_mapping.[springcloud服务名]-fescar-service-group = "default"，并修改service.default.grouplist =[seata服务端地址]

关于vgroup_mapping的配置：

vgroup_mapping.事务分组服务名=Seata Server集群名称（默认名称为default）
default.grouplist = Seata Server集群地址

在 org.springframework.cloud:spring-cloud-starter-alibaba-seata 的org.springframework.cloud.alibaba.seata.GlobalTransactionAutoConfiguration 类中，默认会使用${spring.application.name}-fescar-service-group 作为事务分组服务名注册到 Seata Server上，如果和file.conf 中的配置不一致，会提示 no available server to connect 错误。

也可以通过配置 spring.cloud.alibaba.seata.tx-service-group 修改后缀，但是必须和 file.conf 中的配置保持一致。

3）创建代理数据源

新增DatabaseConfiguration.java，Seata的RM通过DataSourceProxy才能在业务代码的事务提交时，通过这个切入点，与TC进行通信交互、记录undo_log等。

@Configuration
public class DatabaseConfiguration {
@Bean
@ConfigurationProperties(prefix = "spring.datasource.ds0")
public DruidDataSource ds0() {
DruidDataSource druidDataSource = new DruidDataSource();
return druidDataSource;
3.3.7 Seata执行流程
1、正常提交流程
}
@Primary
@Bean
public DataSource dataSource(DruidDataSource ds0) {
DataSourceProxy pds0 = new DataSourceProxy(ds0);
return pds0;
}
}

3.3.7 dtx-seata-demo-bank1

dtx-seata-demo-bank1实现如下功能：
①张三账户减少金额，开启全局事务。
②远程调用bank2向李四转账。

3.3.7.1 DAO

@Mapper
@Component
public interface AccountInfoDao {
//更新账户金额
@Update("update account_info set account_balance = account_balance + #{amount} where
account_no = #{accountNo}")
int updateAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double
amount);
}

3.3.7.2 FeignClient

远程调用bank2的客户端

@FeignClient(value = "seata‐demo‐bank2",fallback = Bank2ClientFallback.class)
public interface Bank2Client {
@GetMapping("/bank2/transfer")
String transfer(@RequestParam("amount") Double amount);
}
（3）Service
将@GlobalTransactional注解标注在全局事务发起的Service实现方法上，开启全局事务：
GlobalTransactionalInterceptor会拦截@GlobalTransactional注解的方法，生成全局事务ID(XID)，XID会在整个
分布式事务中传递。
在远程调用时，spring-cloud-alibaba-seata会拦截Feign调用将XID传递到下游服务。
@Component
public class Bank2ClientFallback implements Bank2Client{
@Override
public String transfer(Double amount) {
return "fallback";
}
}

3.3.7.3 Service

@Service
public class AccountInfoServiceImpl implements AccountInfoService {
private Logger logger = LoggerFactory.getLogger(AccountInfoServiceImpl.class);
@Autowired
AccountInfoDao accountInfoDao;
@Autowired
Bank2Client bank2Client;
//张三转账
@Override
@GlobalTransactional
@Transactional
public void updateAccountBalance(String accountNo, Double amount) {
logger.info("******** Bank1 Service Begin ... xid: {}" , RootContext.getXID());
//张三扣减金额
accountInfoDao.updateAccountBalance(accountNo,amount*‐1);
//向李四转账
String remoteRst = bank2Client.transfer(amount);
//远程调用失败
if(remoteRst.equals("fallback")){
throw new RuntimeException("bank1 下游服务异常");
}
//人为制造错误
if(amount==3){
throw new RuntimeException("bank1 make exception 3");
}
}
}

将@GlobalTransactional注解标注在全局事务发起的Service实现方法上，开启全局事务：
GlobalTransactionalInterceptor会拦截@GlobalTransactional注解的方法，生成全局事务ID(XID)，XID会在整个分布式事务中传递。
在远程调用时，spring-cloud-alibaba-seata会拦截Feign调用将XID传递到下游服务。

3.3.7.4 Controller

@RestController
public class Bank1Controller {
@Autowired
AccountInfoService accountInfoService;
//转账
@GetMapping("/transfer")
public String transfer(Double amount){
accountInfoService.updateAccountBalance("1",amount);
return "bank1"+amount;
}
}

3.3.8 dtx-seata-demo-bank2

dtx-seata-demo-bank2实现如下功能：李四账户增加金额。

dtx-seata-demo-bank2在本账号事务中作为分支事务不使用@GlobalTransactional。

3.3.8.1 DAO

@Mapper
@Component
public interface AccountInfoDao {
//向李四转账
@Update("UPDATE account_info SET account_balance = account_balance + #{amount} WHERE
account_no = #{accountNo}")
int updateAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double
amount);
}

3.3.8.2 Service

@Service
public class AccountInfoServiceImpl implements AccountInfoService {
private Logger logger = LoggerFactory.getLogger(AccountInfoServiceImpl.class);
@Autowired
AccountInfoDao accountInfoDao;
@Override
@Transactional
（3）Controller
3.3.10 测试场景
张三向李四转账成功。
李四事务失败，张三事务回滚成功。
张三事务失败，李四事务回滚成功。
分支事务超时测试。
3.4.小结
本节讲解了传统2PC（基于数据库XA协议）和Seata实现2PC的两种2PC方案，由于Seata的0侵入性并且解决了传
统2PC长期锁资源的问题，所以推荐采用Seata实现2PC。
Seata实现2PC要点：
1、全局事务开始使用 @GlobalTransactional标识 。
2、每个本地事务方案仍然使用@Transactional标识。
3、每个数据都需要创建undo_log表，此表是seata保证本地事务一致性的关键。
public void updateAccountBalance(String accountNo, Double amount) {
logger.info("******** Bank2 Service Begin ... xid: {}" , RootContext.getXID());
//李四增加金额
accountInfoDao.updateAccountBalance(accountNo,amount);
//制造异常
if(amount==2){
throw new RuntimeException("bank1 make exception 2");
}
}
}

3.3.8.3 Controller

@RestController
public class Bank2Controller {
@Autowired
AccountInfoService accountInfoService;
@GetMapping("/transfer")
public String transfer(Double amount){
accountInfoService.updateAccountBalance("2",amount);
return "bank2"+amount;
}
}

3.3.9  Seata执行流程

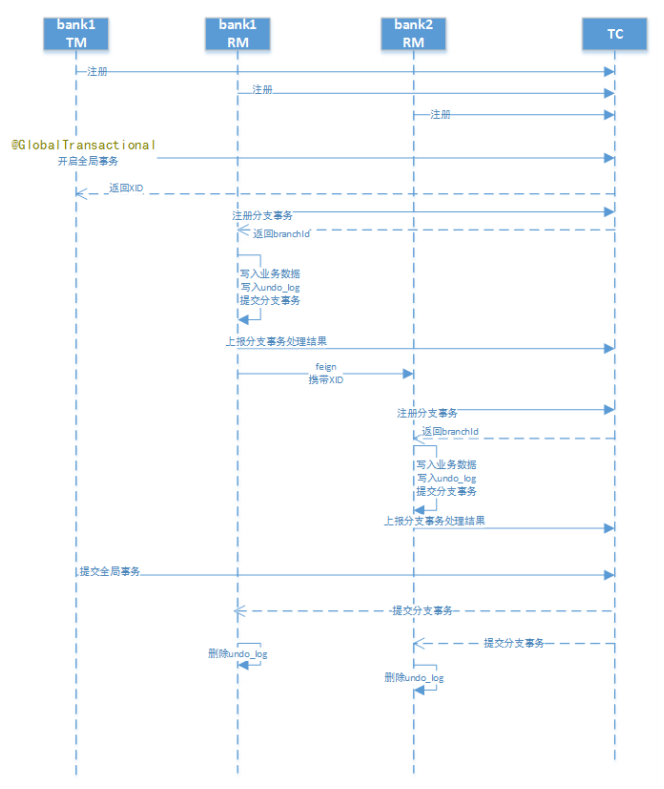

1、正常提交流程

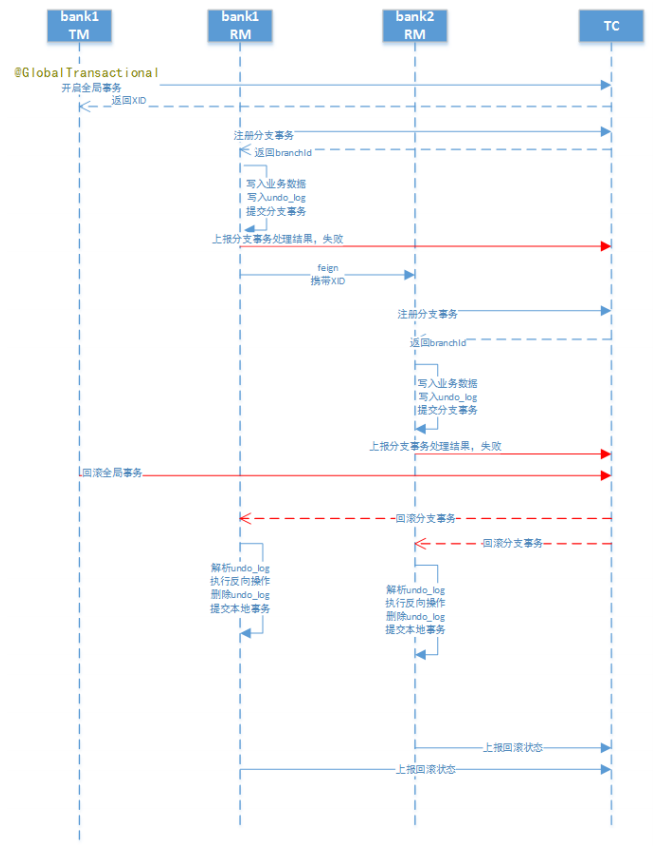

2、回滚流程

回滚流程省略前的RM注册过程。

3、要点说明

①每个RM使用DataSourceProxy连接数据库，其目的是使用ConnectionProxy，使用数据源和数据连接代理的目的就是在第一阶段将undo_log和业务数据放在一个本地事务提交，这样就保存了只要有业务操作就一定有undo_log。
②在第一阶段undo_log中存放了数据修改前和修改后的值，为事务回滚作好准备，所以第一阶段完成就已经将分支事务提交，也就释放了锁资源。
③TM开启全局事务开始，将XID全局事务id放在事务上下文中，通过feign调用也将XID传入下游分支事务，每个分支事务将自己的Branch ID分支事务ID与XID关联。
④第二阶段全局事务提交，TC会通知各各分支参与者提交分支事务，在第一阶段就已经提交了分支事务，这里各各参与者只需要删除undo_log即可，并且可以异步执行，第二阶段很快可以完成。
⑤第二阶段全局事务回滚，TC会通知各各分支参与者回滚分支事务，通过 XID 和 Branch ID 找到相应的回滚日志，通过回滚日志生成反向的 SQL 并执行，以完成分支事务回滚到之前的状态，如果回滚失败则会重试回滚操作
