visio画类图

参考博客newevan的博客，网址：http://blog.sina.com.cn/s/blog_5bd6b4510101585x.html

参考uml.org.cn，网址：http://www.uml.org.cn/oobject/201104212.asp

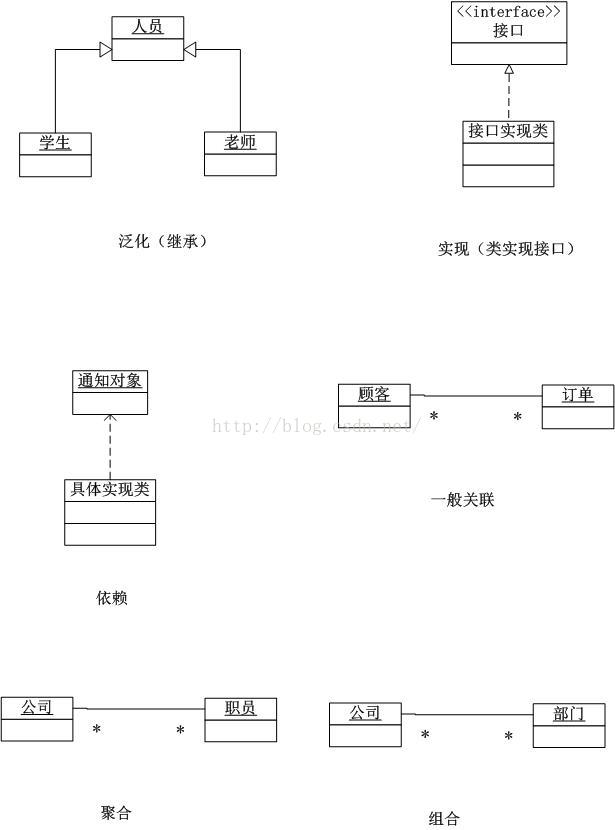

类的关系有泛化(Generalization)、实现（Realization）、依赖(Dependency)和关联(Association)。

1 泛化

泛化就是子类继承父类的所有细节，是表示is-a的关系，是对象之间耦合度最大的一种关系。

2 实现

实现就是接口和实现的关系。

3 依赖

依赖就是代码中一般指由局部变量、函数参数、返回值建立的对于其他对象的调用关系。一个类调用被依赖类中的某些方法而得以完成这个类的一些职责。

4 关联

关联对象之间的一种引用关系，关联分一般关联（相互引用）、聚合（公司和员工）与组合（公司和部门），

1 在对类图的实现关系时，需要对接口进行实现，此时visio中没有实现接口，那么可以用下面方法来实现。

先把接口和类拖拽到工作界面，选择类，右键-》形状显示选项-》常规选项-》实现链接，打钩后确定后，在类上有个黄点，把黄点拖动到要实现的接口上即可完成。
