Android浅谈网页打开APP（转载）

网上看到这篇文章，写的很清楚，这里转载记录一下。

Android浅谈网页打开APP(一） - 简书

Android浅谈网页打开APP(二） - 简书

首先先说一下早先开发中集成andorid App Links 遇到的问题：

1. 华为部分手机可以直接打开app指定页面
2. vivo连应用选择弹框都不弹，直接交给浏览器处理跳转了
3. google的亲儿子nexus有应用选择弹框，选择用你的app打开才可以进入指定页面

       上面的遇到的问题都是在android M系统以上机型进行的测试，而且intent-filter和assetlinks.json文件配置无误，所以姑且认定App Links 在各种机型上表现很不稳定。

       撇开这些不稳定不说，由于大部分应用，如微博、微信、第三方浏览器(包括Chrome)，都不会将URL抛给系统处理，因此App Links生效的情况就更加的有限了，比如只能从记事本应用、短信应用这些进行跳转。总体来说，实属鸡肋。

关于通过H5页面唤App的介绍

背景：

        目前通过H5页面唤起native App的场景十分常见，比如常见的分享功能；一方面，对于用户而言，相同的内容在native app上比H5体验更好，操作更加方便，另一方面，对于app运营来说，可以增加app的用户粘性度。

方案：

        在Android端，常用的方式是URI schame + Android Intent，在Android览器中（非微信浏览器），可以通过scheme协议的方式唤醒本地app客户端；scheme协议在App注册之后，与前端进行统一约定，通过H5页面访问某个具体的协议地址，即可打开对应的App客户端页面。

URI scheme简介

        Android中的自定义的URI scheme是一种页面内跳转协议，也可以被称为URI Router，就是通过类似打开网页的方式去通过路由打开一个Activity，而非直接通过显式Intent方式去进行跳转。

一个完整的完整的URI scheme协议格式由scheme、host、port、path和query组成，其结构如下所示：
<scheme>://<host>:<port>/<path>?<query>

Android Intent

        intent是Android应用/组件间通信的一种方式，Android利用Intent建立对象连接和实现组件通讯，称为意图机制。

        通过Intent，你的程序可以向Android表达某种请求或者意愿，Android会根据意愿的内容选择适当的组件来完成请求。每个组件可以注册intent filter声明自己对什么样的intent感兴趣，其它应用发送intent时通过系统级广播传递过来，如果与预先注册的intent filter匹配，应用将收到该intent（无论应用是否正在运行，都会被“唤醒”，也就是隐式启动Activity），取出intent携带的数据，做进一步处理。

Intent对象构成：

1. Action项（Action表达动作，是一个字符串，通过Intent.setAction()设定，还可以Intent.getAction()读取动作信息；Action命名同包名类似，以保持唯一性和可拓展性）；
2. Data项：通过Intent.setData()或Intent.setDataAndType()设置。Data数据用字符串URI存取；
3. Type项：通过Intent.setType()或Intent.setDataAndType()设置。Type是MIME类型数据，可以使用通配符*来表示整个类别信息。
4. Category项：表示条件约束。一个Intent可以有多个Category，Intent.addCategory()添加，多个Category是与关系。
5. Component项：目标组件的类型信息。Intent.setComponent()利用类名设定，或Intent.setClass()利用类型对象设定。
6. Extra项：是一个Bundle对象，以键值对存储数据，可对数据进行系列化和反序列化。

步骤：

1. 声明自定义scheme
   在manifest里静态注册intent filter声明自定义scheme：

activity android:name=".MainActivity">
    <intent-filter>
        <action android:name="android.intent.action.MAIN" />

        <category android:name="android.intent.category.LAUNCHER" />
    </intent-filter>

    <!--注册scheme-->
    <intent-filter>
        <!--必有项-->
        <action android:name="android.intent.action.VIEW"/>
        <!--表示该页面可以被隐式调用，必须加上该项-->
        <category android:name="android.intent.category.DEFAULT"/>
        <!--BROWSABLE指定该Activity能被浏览器安全调用-->
        <category android:name="android.intent.category.BROWSABLE"/>
        <!--协议部分-->
        <!--声明自定义scheme，类似于http, https-->
        <data android:scheme="urlscheme"
              android:host="urldomain"/>
    </intent-filter>
</activity>

1. 取出数据
   在onCreate里拿到intent，取出uri，并进行处理：

 // 获取uri参数
    Intent intent = getIntent();
    String scheme = intent.getScheme();
    Uri uri = intent.getData();

到此，客户端准备就绪，需要h5端进行调用schema:

1. 在线页面呼起App:
   浏览器先发出自定义scheme请求，系统广播收到后再分发给各应用，那么页面发送请求的方式就多了：

location.href
iframe.src
a.href
img.src
...其它能发出请求的方式

        这些方式在强弱上有区别。

        比如location.href是强的，而img.src很弱，至少要强到浏览器决定把这个请求交给系统广播才行，比如img请求自定义scheme，浏览器认为没有必要交给系统广播。一般只用前2种最强的方式：location.href和iframe.src，隐藏iframe偷偷请求自定义scheme相对用得更多，因为不会有未知的副作用（location方式或许可能被记入历史栈或者unload当前页，但iframe绝对没有太严重的副作用）

        但无论哪种方式，都无法得知App被呼起了没，可能没安装App，也可能intent没匹配成功，但页面肯定没有办法得知。所以一般呼起App的页面都会延迟自动跳转下载页，无论有没有成功呼起App，这也是迫不得已。

经过非全面测试：

        经过测试，Android系统上，Chrome无法通过iframe.src 来调用schema，而通过a.href 的方式可以成功调用，而针对基于chrome内核的浏览器如猎豹，360，小米浏览器，华为浏览器， opera对于iframe.src和a.href的方式都能支持 。

        对于其他浏览器，如UC，firefox,mobile QQ，sogou浏览器则采用iframe.src的方式调用schema。

        对于微信，qq，则直接跳转到下载页。其他未经测试的浏览器，默认采用iframe.src来调用schema。

        测试中发现另外一个问题，通过a.href调起app的有时会有空白页，另外考虑到我大天朝用Chrome浏览器的少之又少，所以优先考虑iframe.src的方式来调用scheme。

对于URI scheme和intentd的详细分析请看：

Android安全开发之浅谈网页打开App(二)

============================================

上一节粗略讲述了URL Scheme如何打开app，这一节对这一机制进行详细说明

Android安全开发之浅谈网页打开App(一)

一. 网页打开APP简介

        Android有一个特性，可以通过点击网页内的某个链接打开APP，或者在其他APP中通过点击某个链接打开另外一个APP，一些用户量比较大的APP，已经通过发布其AppLink SDK，开发者需要申请相应的资格，配置相关内容才能使用。这些都是通过用户自定义的URI scheme实现的，不过背后还是Android的Intent机制。Google的官方文档《Android Intents with Chrome》一文，介绍了在Android Chrome浏览器中网页打开APP的两种方法，一种是用户自定义的URI scheme（Custom URI scheme），另一种是“intent:”语法（Intent-based URI）。

第一种用户自定义的URI scheme形式如下：

scheme://host/path?parameters

第二种的Intent-based URI的语法形式如下：

intent://host/uri_path#Intent;参数;end

        因为第二种形式大体是第一种形式的特例，所以很多文章又将第二种形式叫Intent Scheme URL，但是在Google的官方文档并没有这样的说法。

        注意：使用Custom URI scheme给APP传递数据，只能使用相关参数来传递数据，不能想当然的使用“scheme://host/uri_path#intent;参数;end”的形式来构造传给APP的intent数据。具体原因看本文3.1章节

        此外，还必须在APP的Androidmanifest文件中配置相关的选项才能产生网页打开APP的效果，具体在下面讲。

二. Custom Scheme URI打开APP

2.1 基本用法

需求：使用网页打开一个APP，并通过URL的参数给APP传递一些数据。
如自定义的Scheme为：

wdgz://wdfull/card?card_id=828

网页端的写法如下：

<?xml version="1.0 encoding="utf-8?>
<html>
     <head>
          <title>URL打开App</title>
     </head>
     <body>
          <a href="wdgz://wdfull/card?card_id=828">打开豌豆公主App</a>
     </body>
</html>

APP端接收来自网页信息的Activity，要在Androidmanifest.xml文件中Activity的intent-filter中声明相应action、category和data的scheme等。

<activity android:name="MyActivity">
            <intent-filter>
                <action android:name="android.intent.action.VIEW" />
                <category android:name="android.intent.category.DEFAULT" />
                <category android:name="android.intent.category.BROWSABLE" />
                <data android:scheme="wdgz" android:host="wdfull" />
            </intent-filter>
</activity>

在MyActivity中接收intent并且获取相应参数的代码：

 @Override
 protected void onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val intent = getIntent()
        Log.d("shixiangyu",intent.toURI())
        val uri = intent.getData()

此时，我们可以看一下打印的intent.toURI()信息：

      由上图可知Android系统自动为Custom URI scheme添加了默认的 #intent字段，以及category，launchFlags，component等信息。

另外还有以下几个API来获取相关信息：

getIntent().getScheme(); //获得Scheme名称

getIntent().getDataString(); //获得Uri全部路径

getIntent().getHost(); //获得host

三. Intent-based URI打开APP

3.1基本用法

Intent-based URI语法：

intent://
host/uri_path
#Intent;
action=[action];
category=[category];
component=[component]
scheme=[scheme];
end

注意：第二个Intent的第一个字母一定要大写，不然不会成功调用APP。

如何正确快速的构造网页端的intent？

      可以先建个Android demo app，按正常的方法构造自己想打开某个组件的Intent对象，然后使用Intent的toUri()方法，会得到Intent对象的Uri字符串表示，并且已经用UTF-8和Uri编码好，直接复制放到网页端即可。

               Intent i = new Intent();
               i.setAction("android.intent.action.VIEW");
               i.addCategory("android.intent.category.BROWSABLE");
               i.addCategory("android.intent.category.DEFAULT");
               i.setData(Uri.parse("wdgz://wdfull/card?card_id=828"));

               Log.d("shixiangyu",i.toUri(Intent.URI_INTENT_SCHEME));

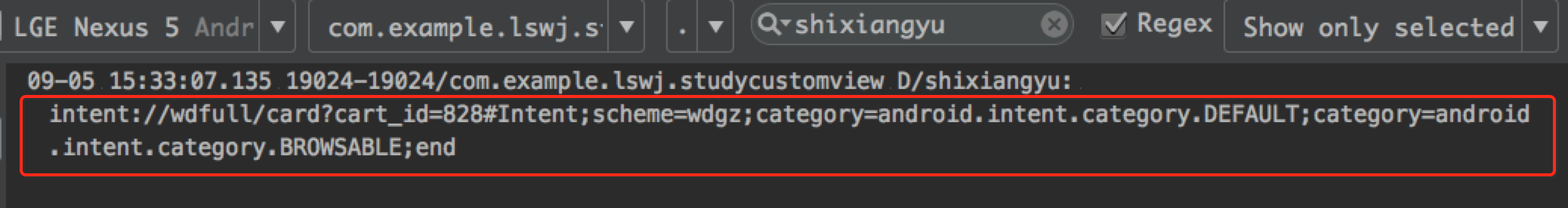

结果：

      如果在demo中的Intent对象不能传递给目标APP的Activity或其他组件，则其Uri形式放在网页端也不可能打开APP的，这样写个demo容易排查错误。

      另外，对于传递的参数的设置，可以直接跟在uri_path里面，然后直接通过intent.setData()的形式进行传递，上面的就是此种形式，也可以通过intent.putExtra()的方式进行传递，如

               Intent i = new Intent();
               i.setAction("android.intent.action.VIEW");
               i.addCategory("android.intent.category.BROWSABLE");
               i.addCategory("android.intent.category.DEFAULT");
               i.setData(Uri.parse("wdgz://wdfull/card"));
               i.putExtra("card_id","828");
               Log.d("shixiangyu",i.toUri(Intent.URI_INTENT_SCHEME));

我们来看一下此时构造的intent长相如何：

      S.card_id跟的就是intent对象的putExtra()方法中的数据。采取这种方式的话，从intent中获取相关信息就有通过intent,getStringExtra()方法了。

APP端中的Androidmanifest.xml的声明写法同2.1节中的APP端写法完全一样。

然后服务端的代码便可换成：

<a href="intent://wdfull/card?cart_id=828#Intent;scheme=wdgz;category=android.intent.category.DEFAULT;category=android.intent.category.BROWSABLE;end">
打开豌豆公主App
</a>

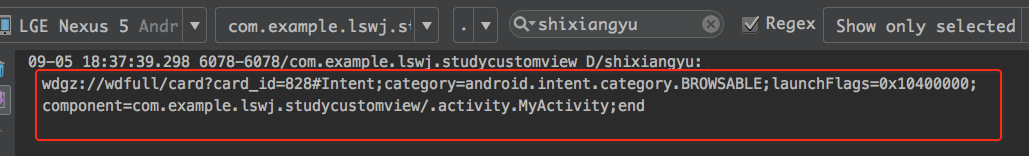

接着，我们在被打开的MyActivity中打印intent.toUri()信息：

         不要惊呼，没有看错，android系统自动把intent://替换成了wdgz://，另外在后面添加了 component 的相关信息。

        问题来了，为何不能用scheme://host#intent;参数;end的形式来构造传给APP的intent数据，然后直接给网页端呢？

如对于：

<a href="wdgz://wdfull/card?cart_id=828#Intent;scheme=wdgz;category=android.intent.category.DEFAULT;category=android.intent.category.BROWSABLE;end">打开豌豆公主App</a>

        是的，就是因为Android系统会自动为Custom URI scheme而非Intent-based URI添加默认的#intent等信息。

四. 风险评估

        关于Intent-based URI的风险我觉得《Android Intent Scheme URLs攻击》和《Intent Scheme URL attack》这两篇文章写的非常好，基本把该说的都都说了，我就不多说了，大家看这两篇文章吧。

        常见的用法是在APP获取到来自网页的数据后，重新生成一个intent，然后发送给别的组件使用这些数据。比如使用Webview相关的Activity来加载一个来自网页的url，如果此url来自url scheme中的参数，如：wdgz://wdfull/html?load_url=http://m.wamdougongzhu.cn。

        如果在APP中，没有检查获取到的load_url的值，攻击者可以构造钓鱼网站，诱导用户点击加载，就可以盗取用户信息。

        在Webview加载load_url时，结合APP的自身业务采用白名单机制过滤网页端传过来的数据，黑名单容易被绕过。
