一、WLAN定义

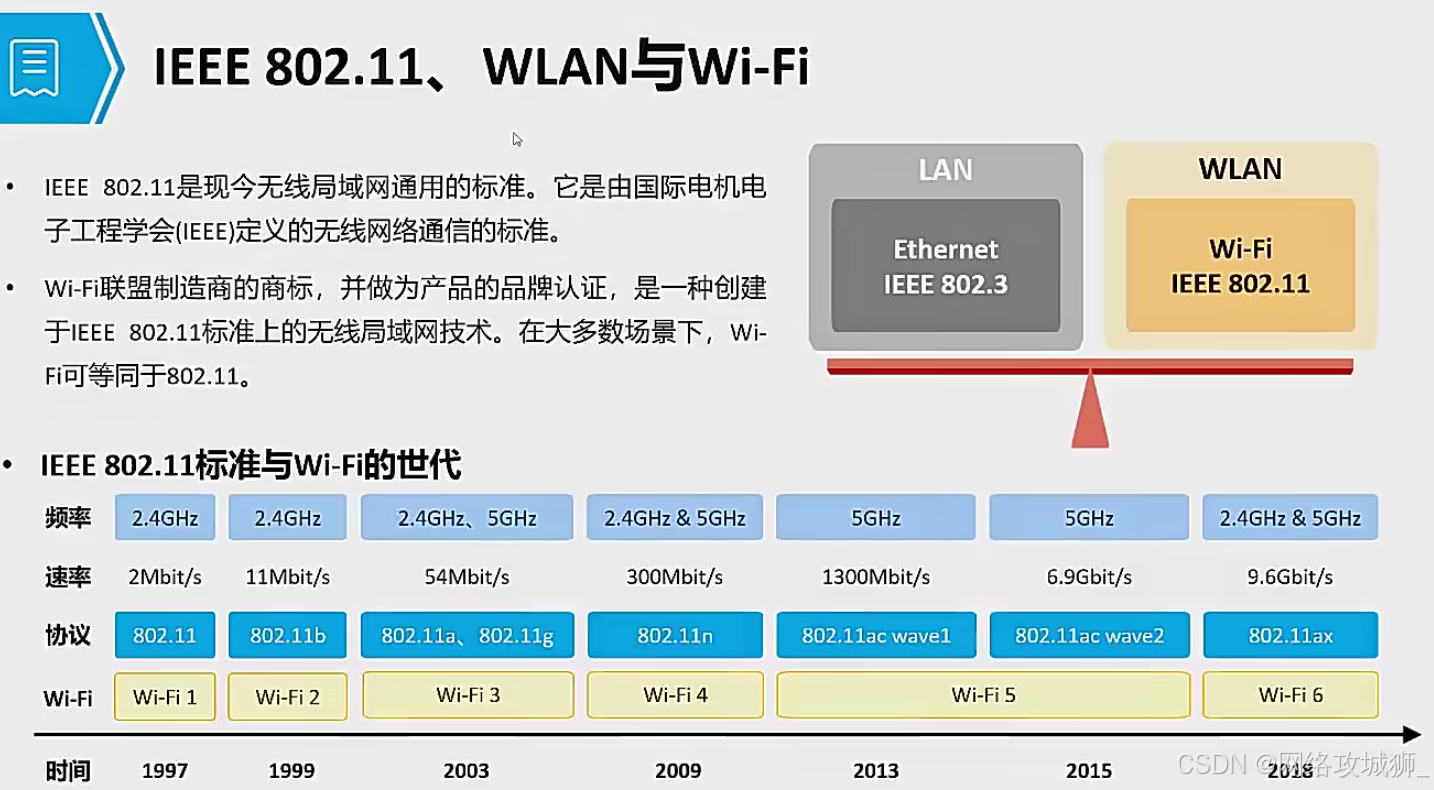

无线局域网络（Wireless Local Area Network ，简称：WLAN），按英文来理解就是无线的本地区域网络。
WLAN是指通过无线技术（无线电波，激光，红外线等无线信号）的无线局域网络。替代优先局域网中的部分或全部传输介质所构成的网络。

二、WLAN设备

无线接入点（Access Point，简称：AP），“功能上类似把用户接入”，但是实际上是物理层设备，类似Hub，跟它工作差不多。
AP又分为FAT AP（胖AP，家庭Wi-FI路由器）和FIT AP（瘦AP，与AC联合使用）
无线接入控制器（Access Controller，简称：AC）相当于三层交换机，理解成带有AP管理功能的交换机。对AP进行集中管理。
PoE交换机（Power over Eth，通过以太网供电）：通过双绞线给AP供电。选择高功率的。
随板AC，就是有些核心交换机里有带有AC功能。

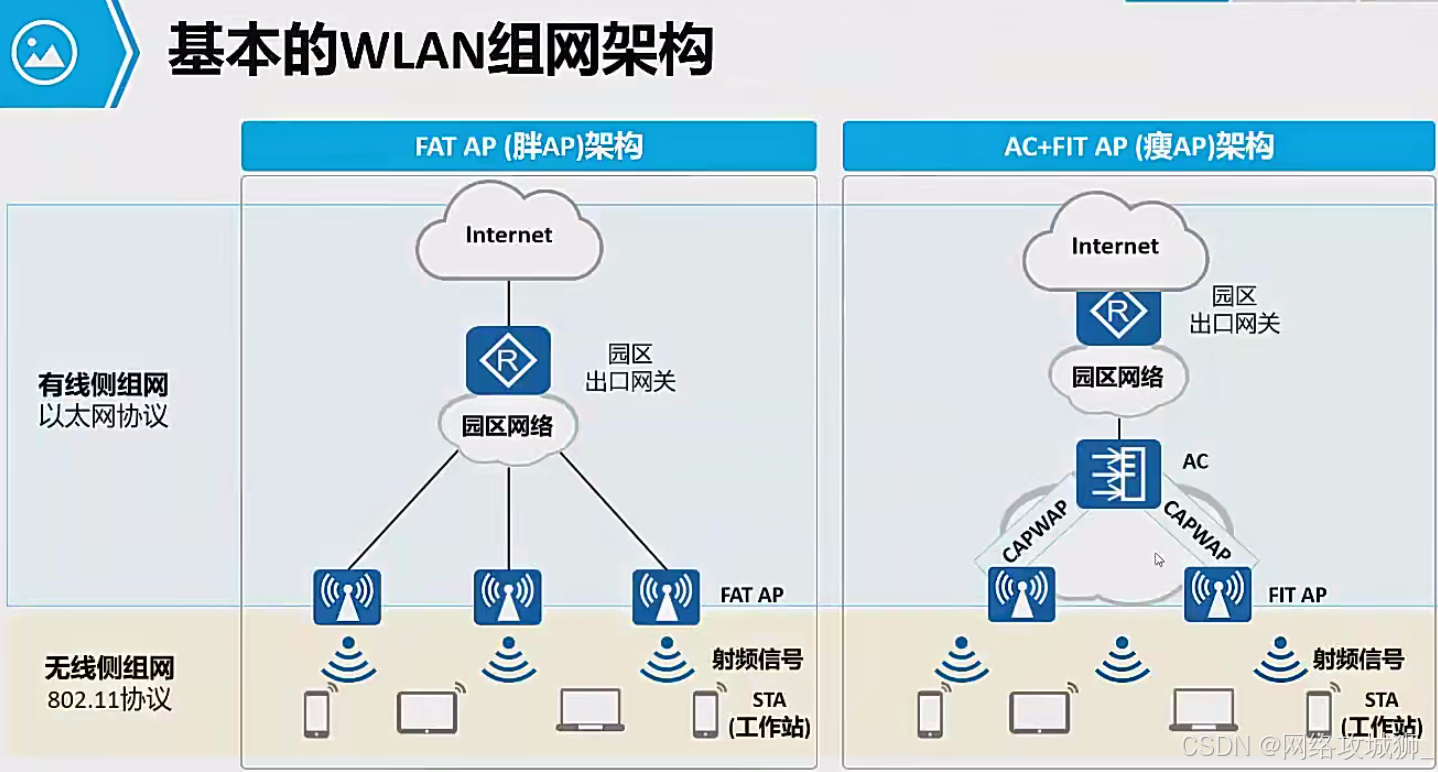

三、基本的WLAN组网架构

FAT AP（胖AP架构）：家用比较多，小型网络。独立管理，配置，但是数量多工作量大
AC+FIT AP（瘦AP架构）：企业，大型网络用的多。AC与AP之间建立CAPWAP隧道（IP隧道，），通过隧道对AP进行管理，

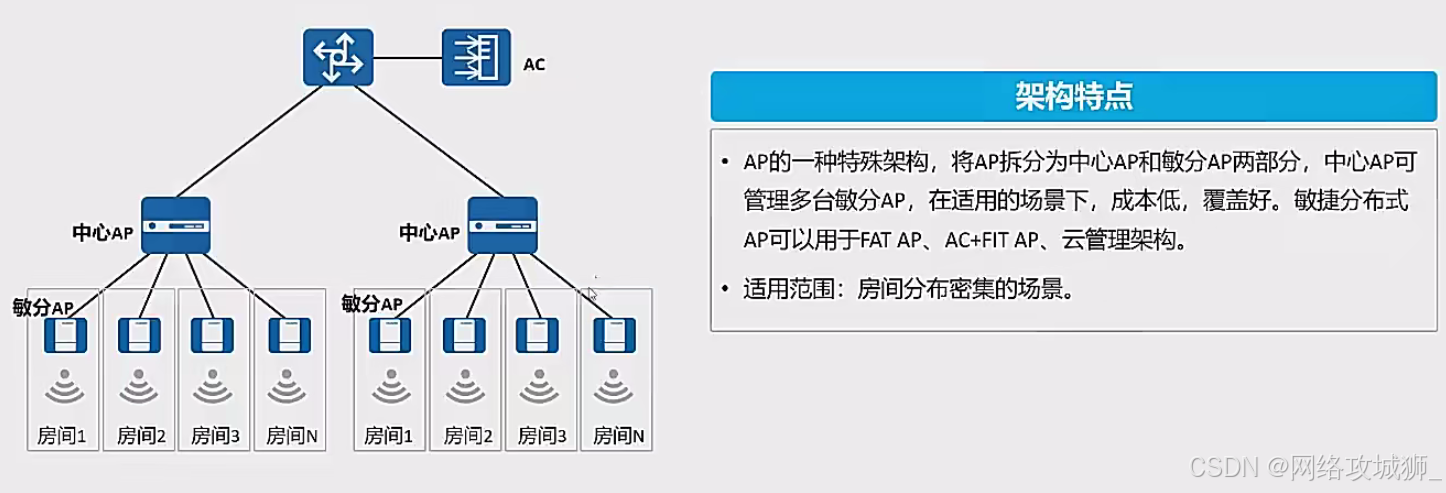

敏捷分布式AP架构：AP的一种特殊架构，将AP拆分为中心AP和敏分AP部分，中心AP可以管理多台敏分AP。可以用于FAT AP、AC+FIT AP、云管理架构。
适合场景：高校宿舍，医院等房间分别密集的场景，成本低，覆盖好。

四、有线侧组网概念

无线接入点控制和配置协议（Control And Provisioning of Wireless Access Points Protocol，CAPWAP），该协议定义了如何对AP进行管理，业务配置。协议是开放的，大家都可以用。但是AP和AC要同一厂商的。

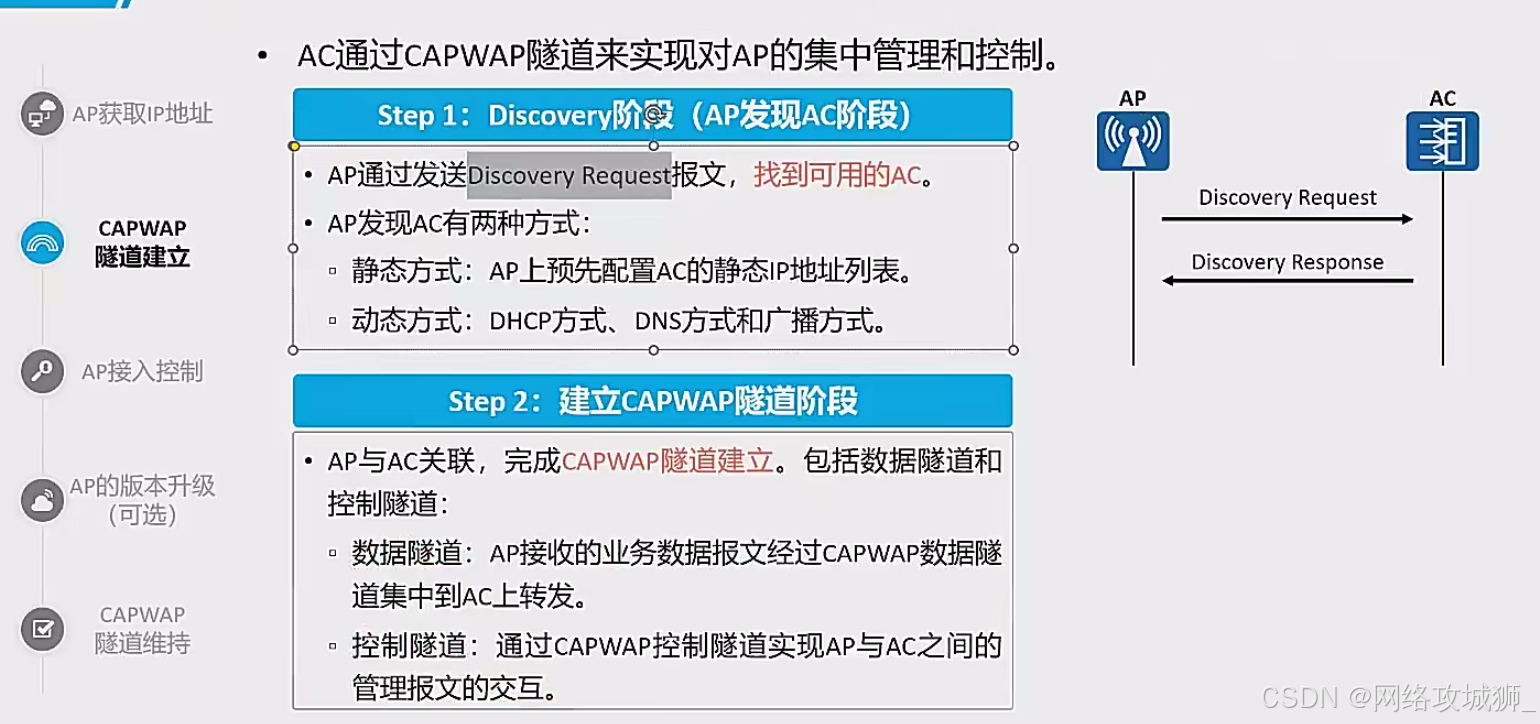

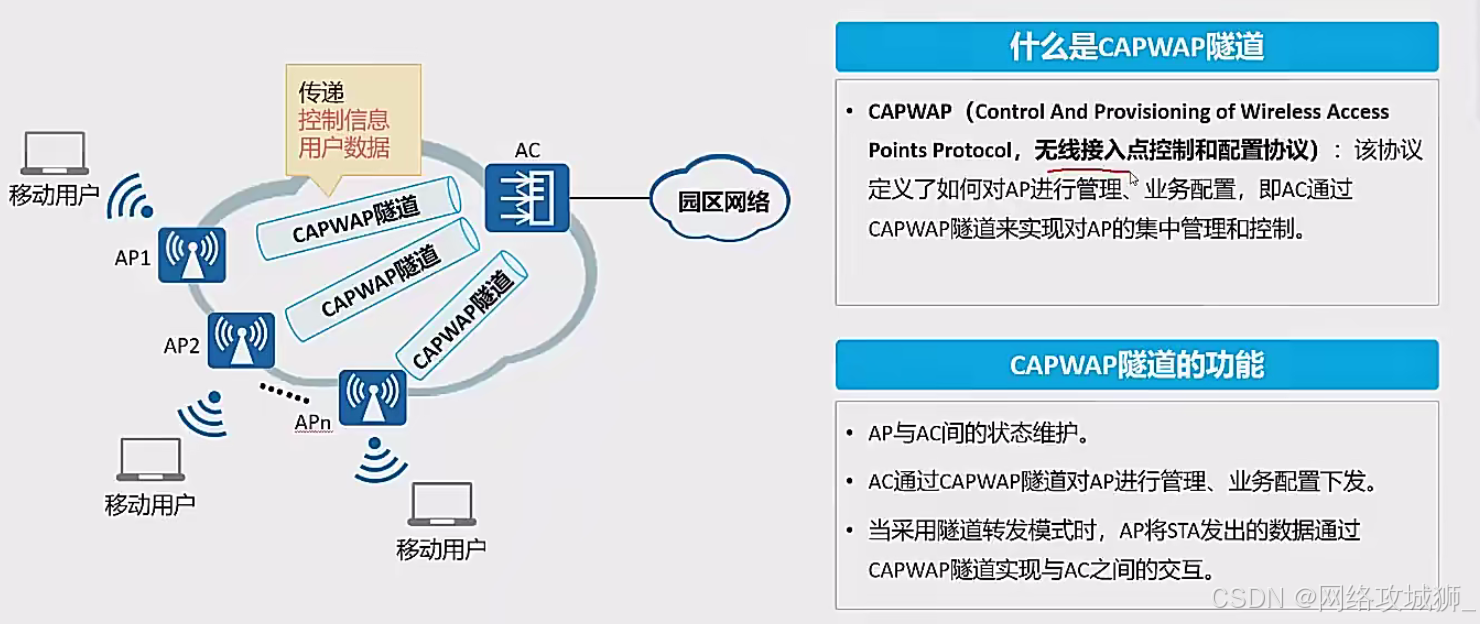

CAPWAP隧道：AC通过改隧道来实现对AP的集中管理和控制。
CAPWAP隧道的功能：1）AP与AC间的状态维护。2）AC通过CAPWAP隧道对AP进行管理，业务配置下发。3）当采用隧道转发模式时，AP将STA发出的数据通过CAPWAP隧道实现与AC之间的交互

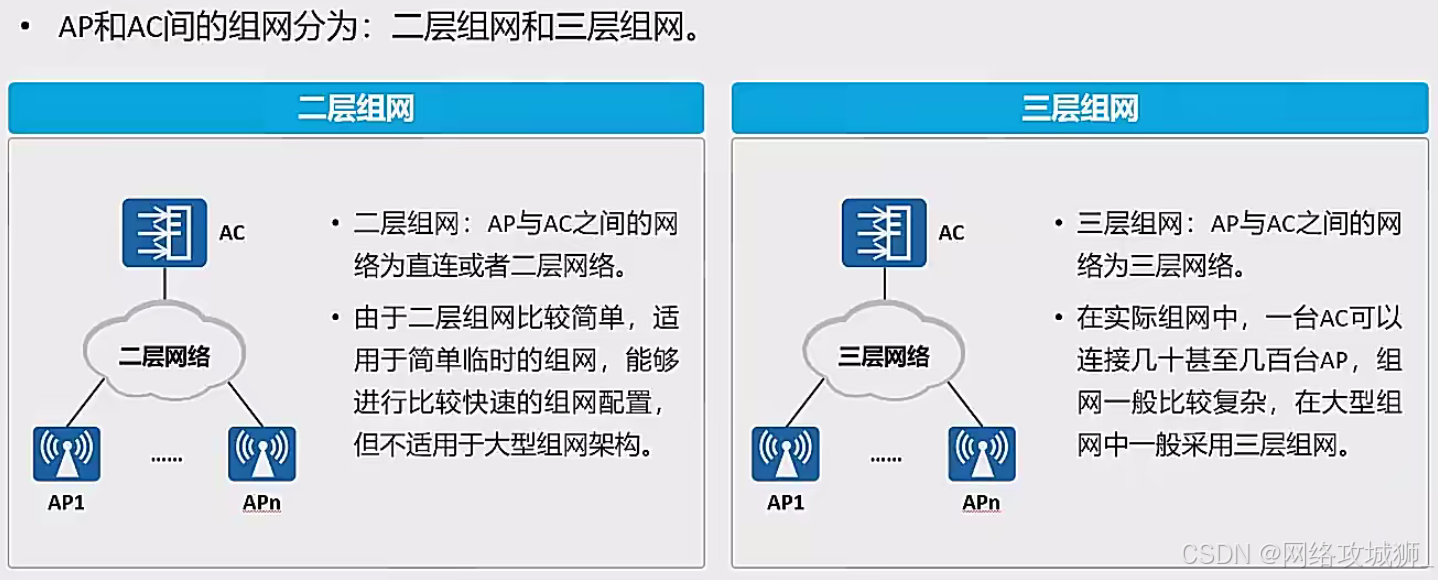

AP-AC组网方式：二层组网（AC和AP在同一个网段）和三层组网（不同同一个网段，灵活）

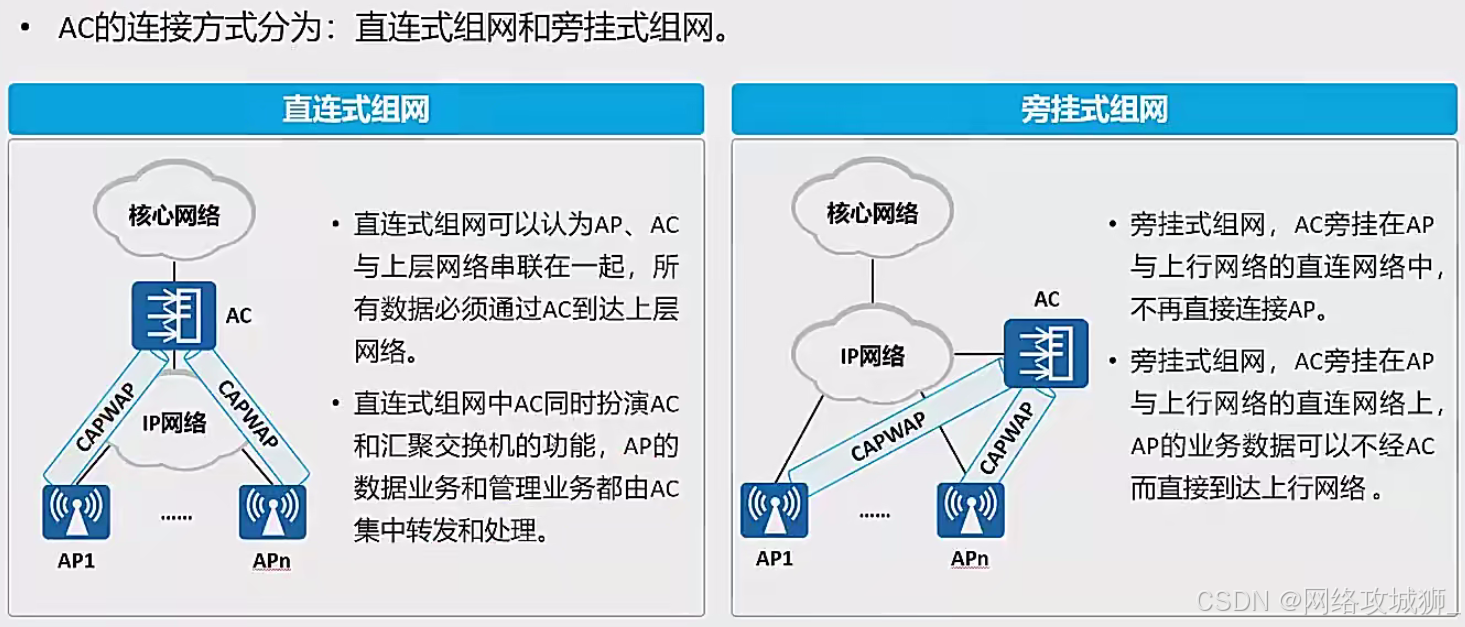

AC连接方式：直连式组网（有点像随板AC）和旁挂式组网。高端的交换机如S12700这些有随板AC的，可以直连式组网。
WLAN技术就是通过无线电磁波在空间中传输信息。

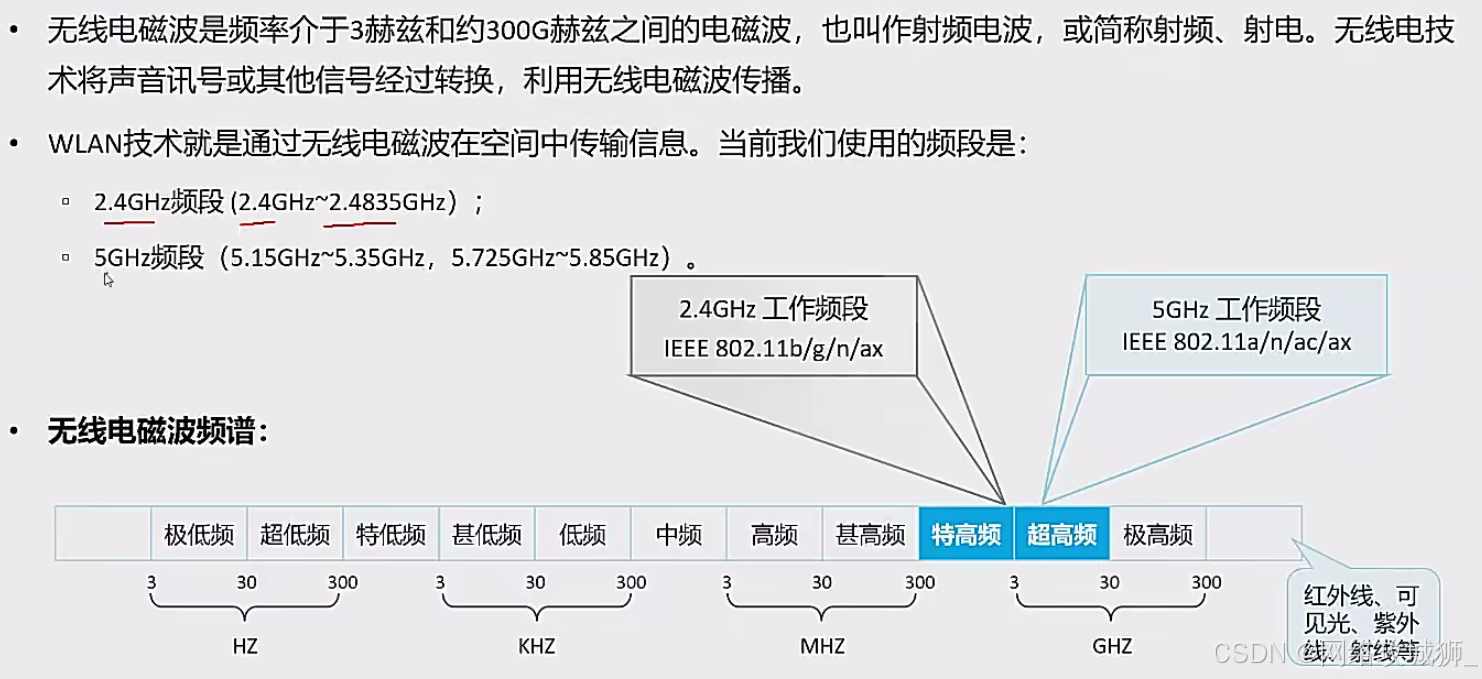

使用的频段是，2.4GHz频段（2.4GHz-2.4835GHz）特高频，5GHz频段（5.15GHz-5.35GHz，5.725GHz-5.85GHz）超高频。

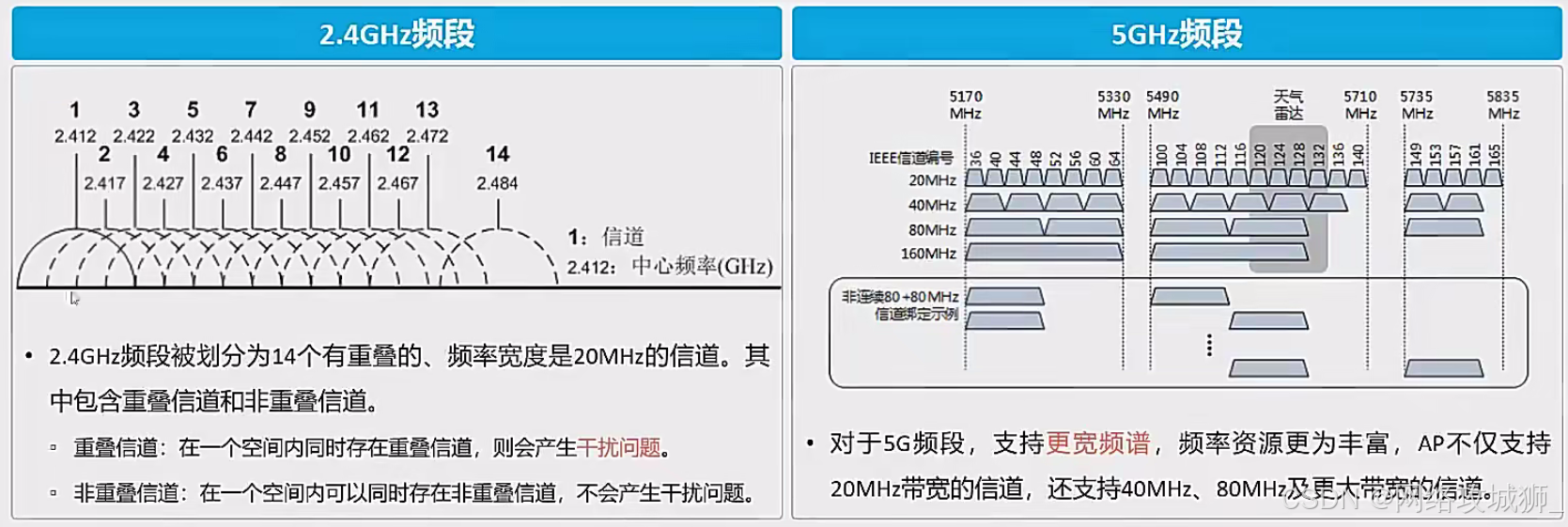

无线信道：2.4GHz频段分了14个信道，其中1-6-11（1-5挨在一起了，建议空一格，实现完全不隔离），2-7-12，3-8-13不重叠。蜂窝部署。AC会自动调优信道

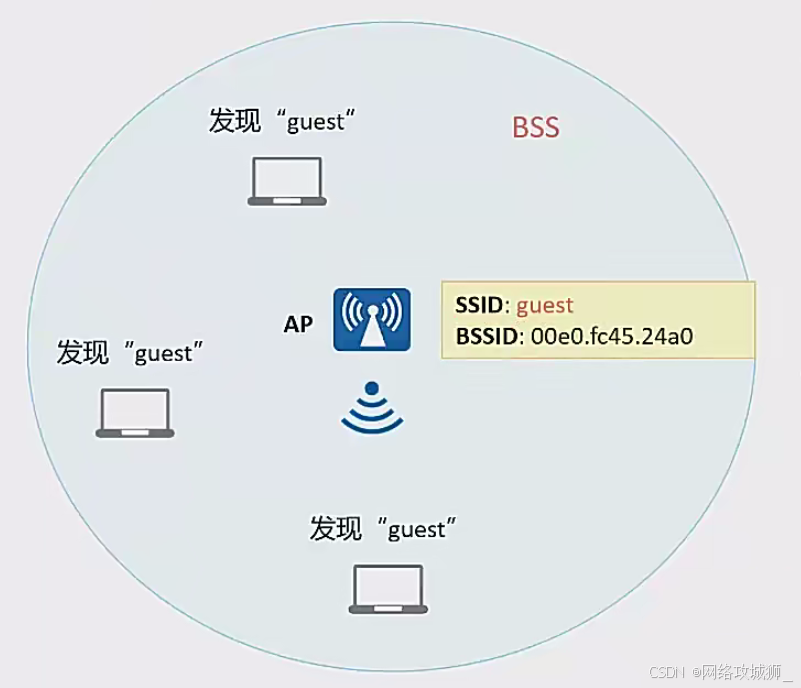

基本服务集（Basic Service Set，简称BSS）：一个AP所覆盖的范围（一个广播域）在一个BSS的服务区域内，STA可以相互通信。
基本服务集标识符（Basic Service Set Identifier，简称BSSID）：是无线网络的一个身份标识，用AP的MAC地址表示。区分不同BSS。
服务集标识符（Service Set Identifier，简称SSID）：是无线网络的一个身份标识，用字符串表示，就是我们的Wi-Fi名称。代替了BSSID，BSSID是本质区分，设备是用BSSID区分，SSID是为了方便人们区分。

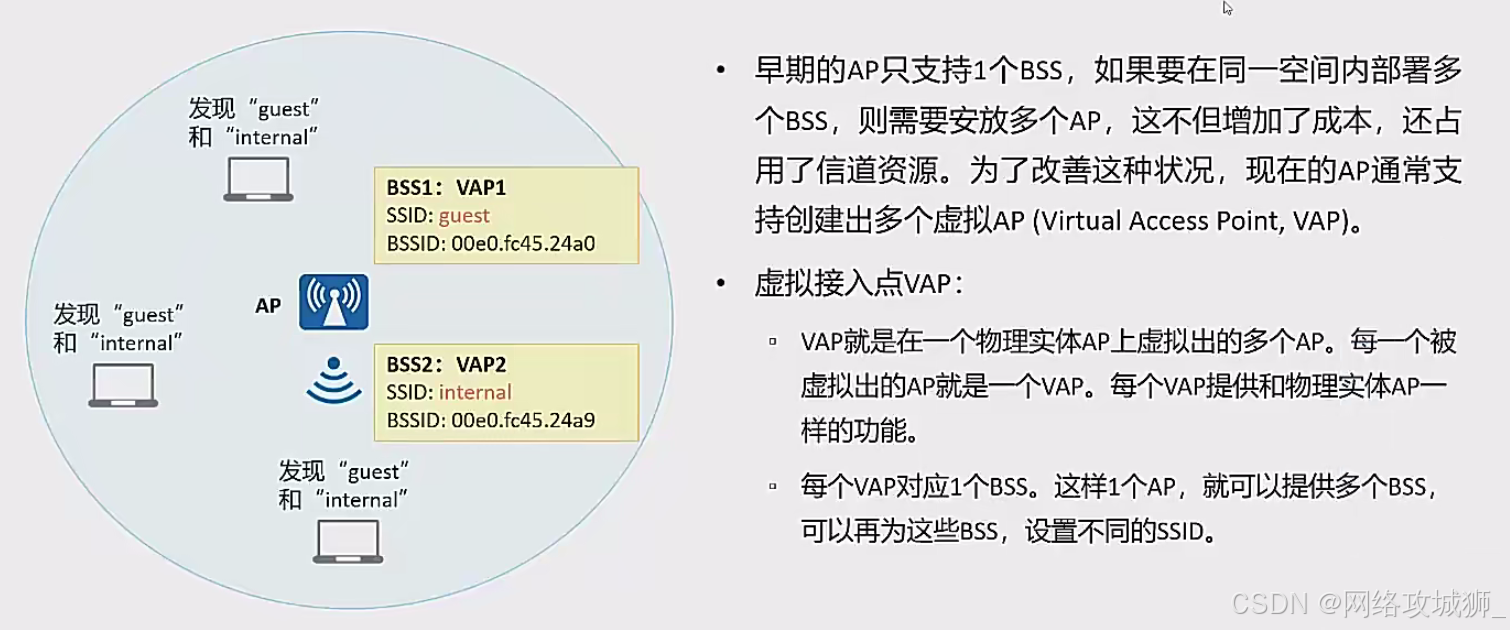

虚拟接入点（virtual access point，简称VAP）：在一个物理实体AP上虚拟出的多个AP，每个VAP提供和物理实体AP一样的功能。跟划分VLAN差不多一个意思。，一个VAP对于一个BSS，一个AP就可以提供多个BSS，不需要部署多个AP，可以为这些虚拟出来VAP设置不同的SSID

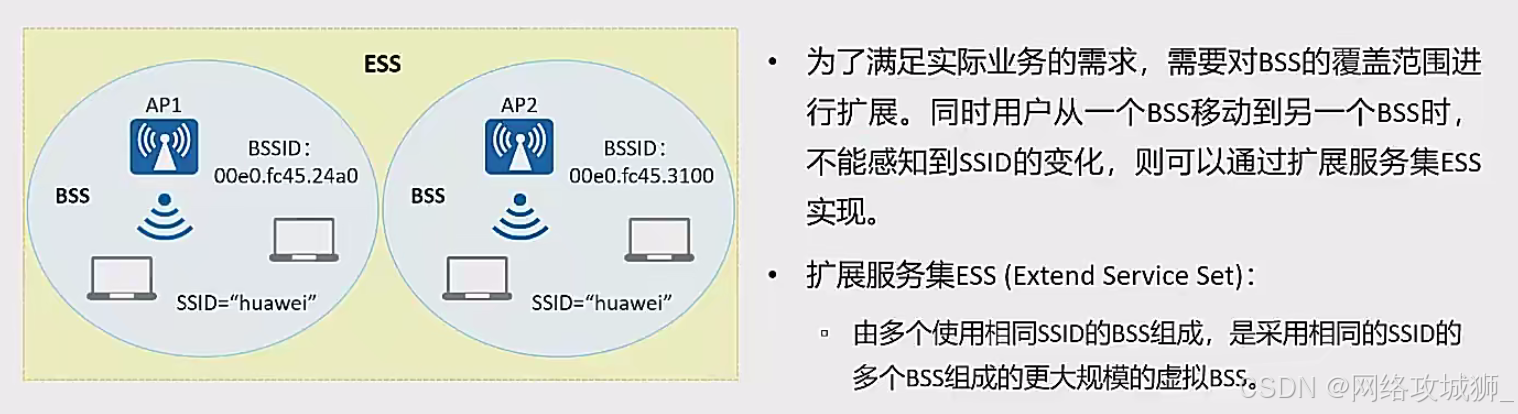

扩展服务集（Extend Service Set，简称ESS），好像是漫游吧，二层漫游。

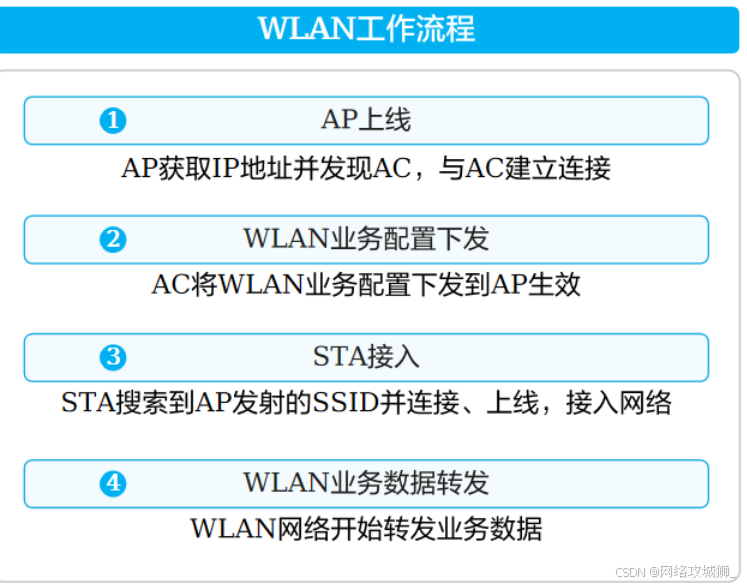

五、WLAN工作流程（工作流程有点多，另开一篇）

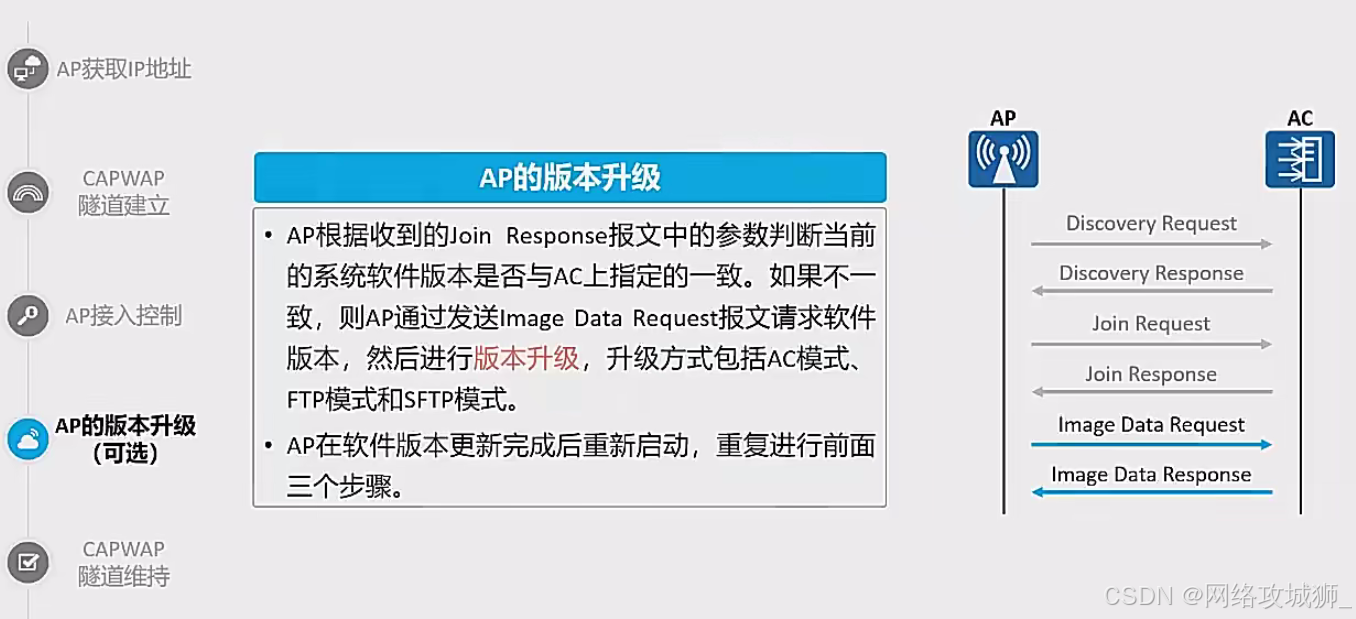

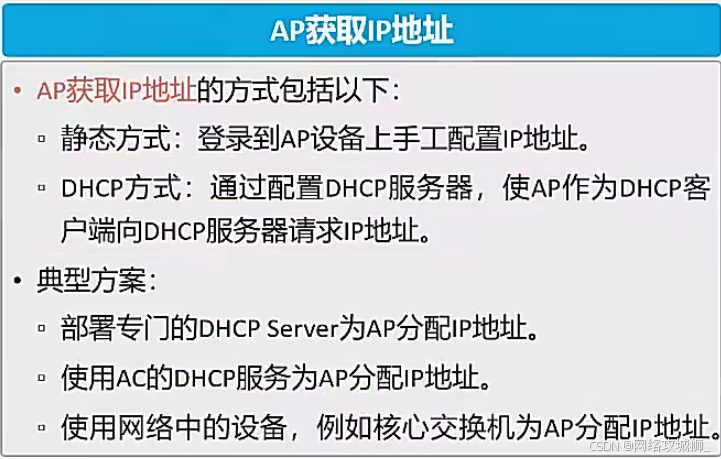

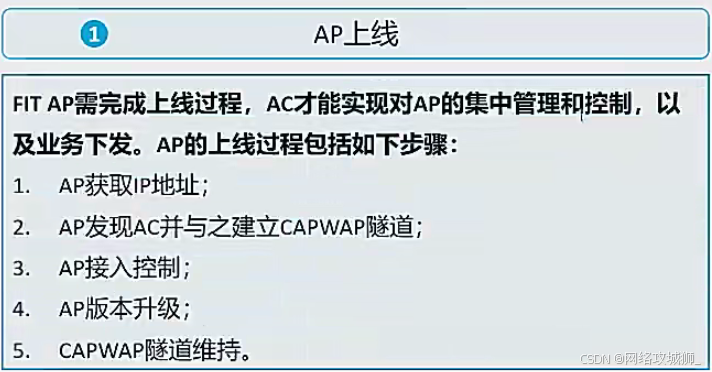

AP上线：AP获得IP地址（DHCP获取，静态IP地址）并发现AC（AP手动配AC地址，DHCP告知AP，AP自己发现AC），与AC建立连接。CAPWAP隧道就是IP隧道，要进行通信就必须知道IP地址。前两步是关键，自己配置。后3步，设备自动搞，出问题就是设备问题。

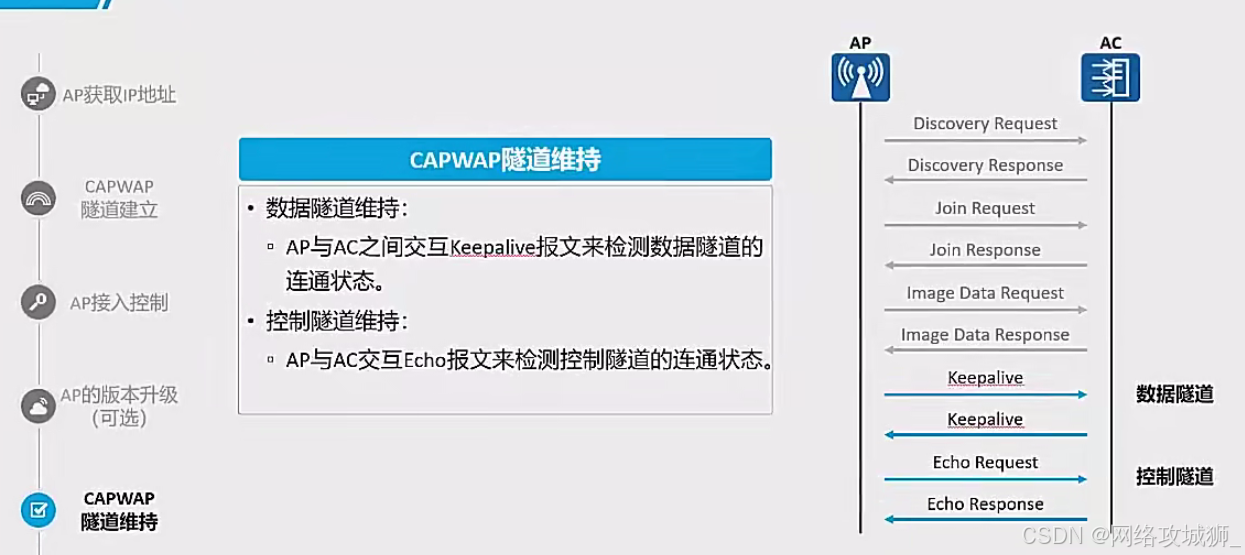

这里的数据和控制隧道实践上是一个CAPWAP隧道，也就是说CAPWAP隧道有两个功能。

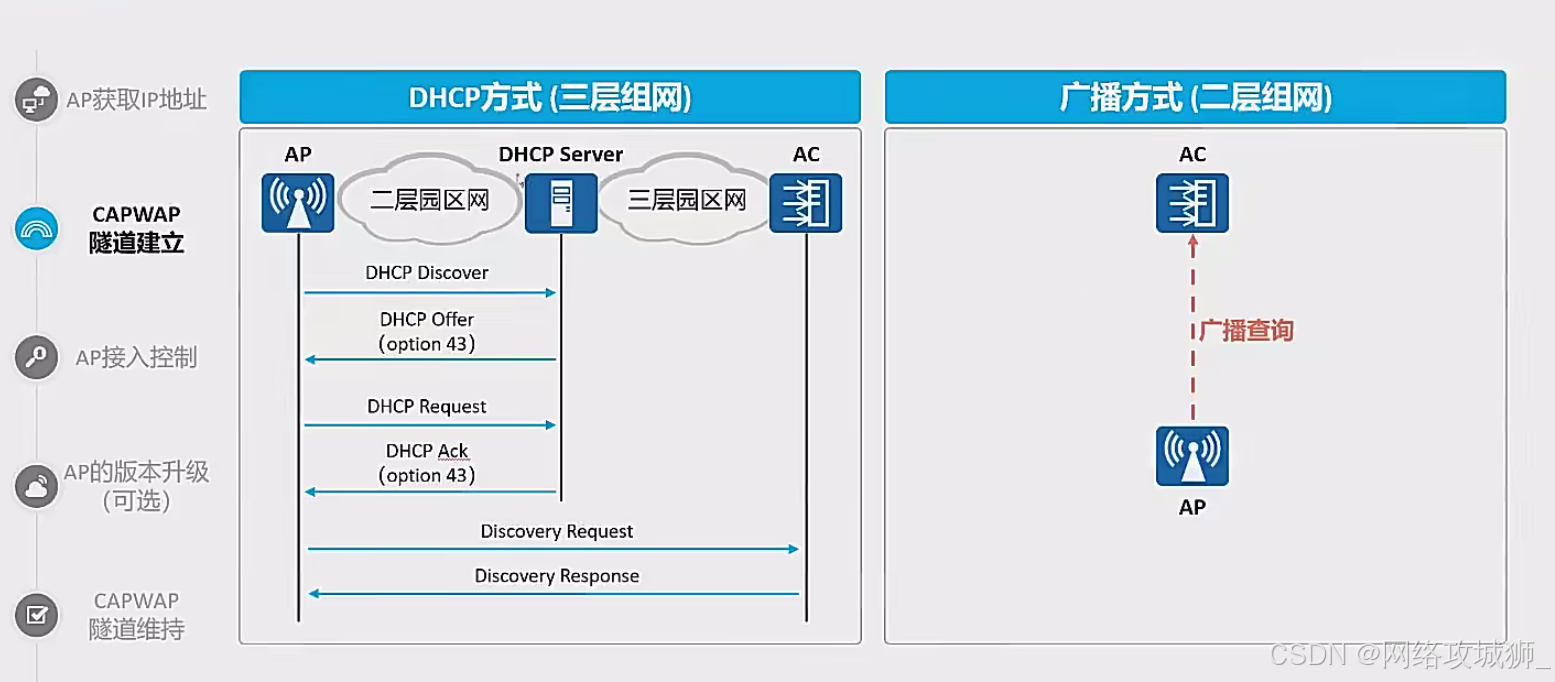

option 43 里面携带AC地址。知道AC地址后，单播发送。广播限制于二层发送。AP知道AC后，它的CAPWAP隧道就是自动建立了。

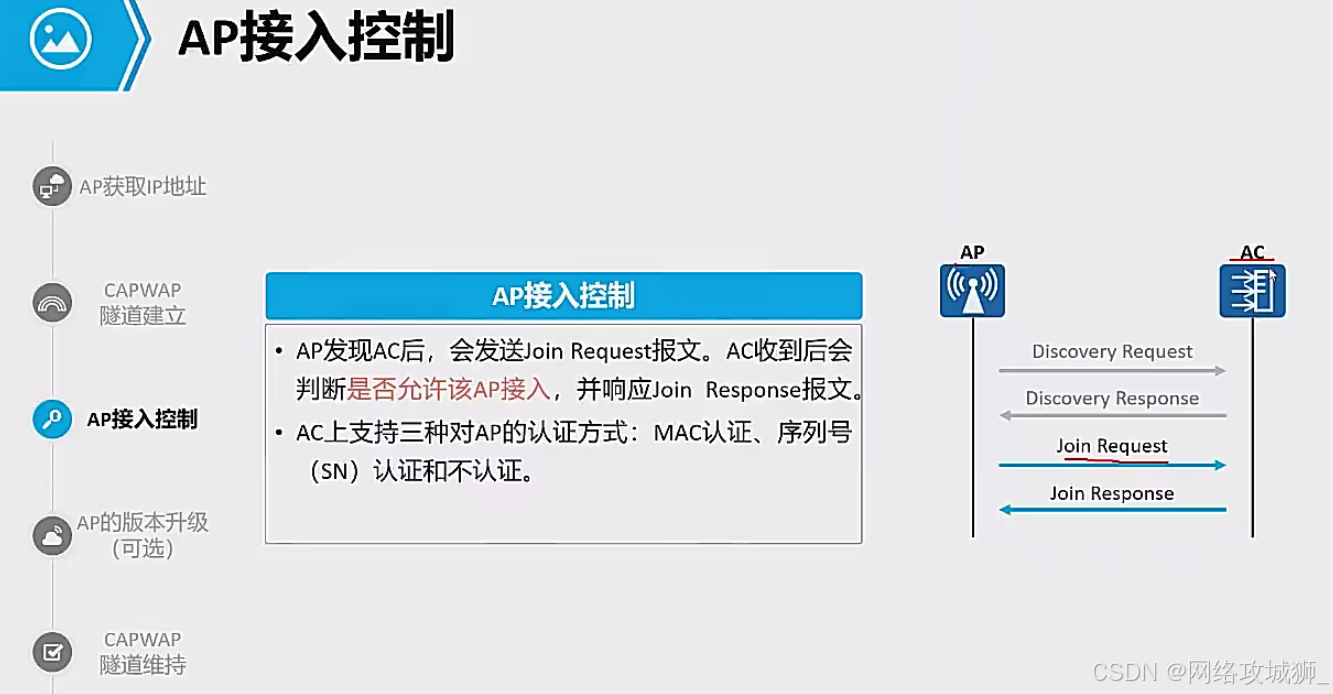

AC对AP的认证有MAC认证，序列号认证。不认证（来者不拒，有危险，可以伪造AP连接对接入者进行攻击）

使用的是UDP端口号为5247（数据隧道），5246（控制隧道）
WLAN业务配置下发：AC将WLAN业务配置下发给AP生效
STA接入：STA搜索到AP发射的SSID并连接，上线，接入网络。
WLAN业务数据转发：WLAN网络开始转发业务数据。
