一、IPSec介绍

1.为什么需要IPSec呢？简单的说就是当初在开发IP协议的时候没有考虑安全性。没有考虑安全性，那么数据在internet上传输可能会导致数据被窃取，篡改，伪造等。所以再开发出IPsec协议来保护和兼容IP协议。

2.IPSec定义：

IPSec（Internet Protocol Security，网络安全协议）是IETF（Internet Engineering Task Force）制定的一组开放的网络安全协议。
它并不是一个单独的协议，而是一系列为IP网络提供安全性的协议和服务的集合。
包括认证头AH（Authentication Header）和封装安全载荷ESP（Encapsulating Security Payload）两个安全协议、密钥交换和用于验证及加密的一些算法等。
通过这些协议，在两个设备之间建立一条IPSec隧道。数据通过IPSec隧道进行转发，实现保护数据的安全性。通过4个方面来保证用户业务数据的安全性。1.数据来源认证。2.数据加密。3.数据完整性。4.抗重放。

二、IPSec详解

IPSec协议要涉及到5个方面的内容，即安全联盟，安全协议，封装模式，加密和验证，密钥交换。

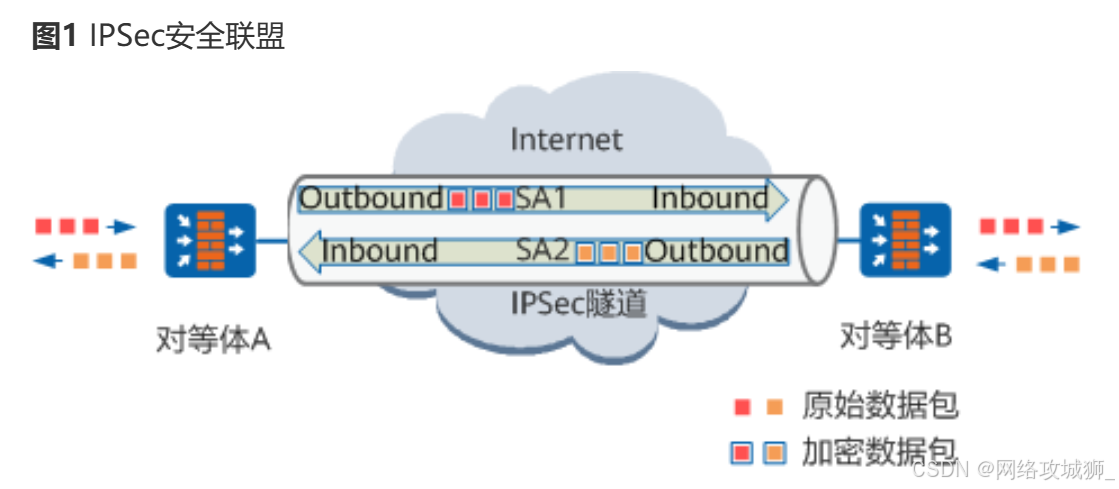

1.安全联盟（Security Association，SA）：

（1）简单的说就是通信两边协商要怎么安全的通信，要用那些协议来保证我们俩之间的通信安全。比如要用什么安全协议，要对那些流量进行保护，用什么封装模式，用什么加密算法，用什么验证算法，数据安全转换，传输的密钥和SA的生存周期等。

（2）所以我们在建立IPSec VPN时，需要先建立IPSec安全联盟（IPSec SA）。IPSec SA由三元组来唯一标识，即安全参数索引（Security Parameter Index，SPI），目的IP地址，安全协议号（使用的是AH还是ESP）。其中SPI是用来唯一标识SA的，SPI是一个32位bit的数值，封装在安全协议号里面，即AH或ESP协议里。

（3）IPSec SA是单向的逻辑连接，而通信又是双向的，所以最少要建立来回两个方向的IPSec SA，即一对IPSec SA。（ps：上面说了，IPSec SA由三元组来唯一标识，所以你安全协议用AH或ESP就只用建立一对IPSec SA（即2个IPSec SA），如果AH和ESP两个安全协议都用，就要建立两对IPSec SA（即4个IPSec SA））

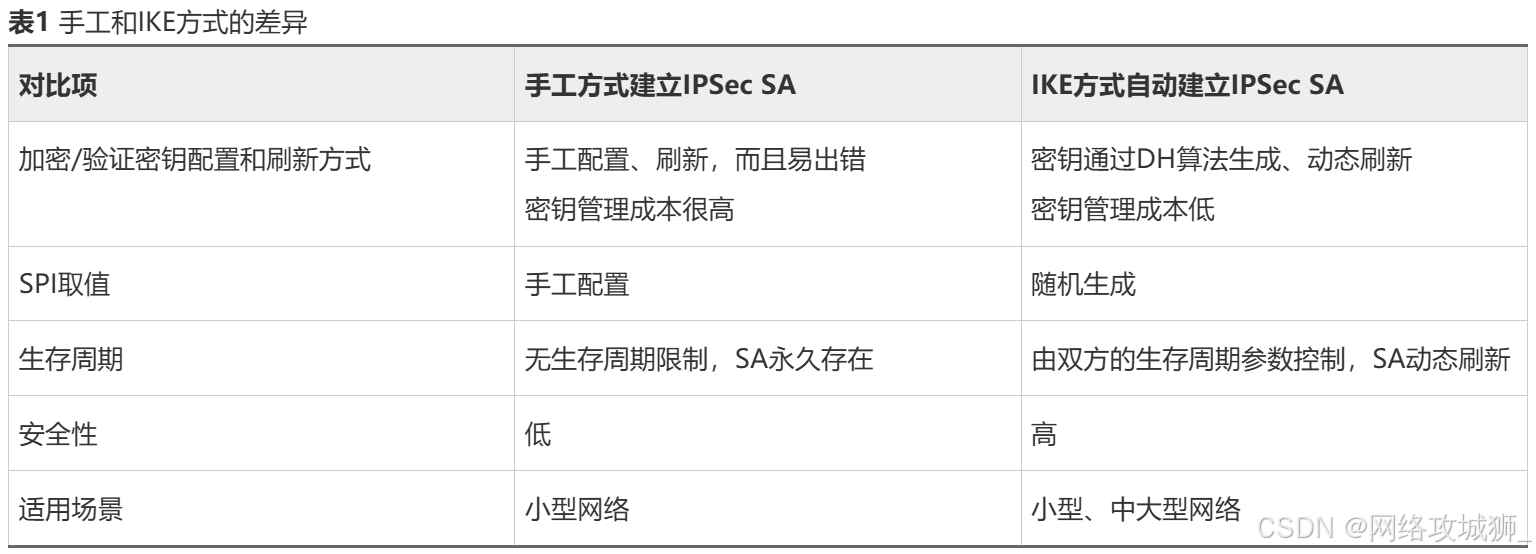

（4）建立IPSec SA的两个方式：手动和internet密钥交换（internet key Exchange，IKE）方式。IKE协商也要建立IKE SA，即IPSec VPN建立的第一阶段就是建立IKE SA，再通过IKE SA建立的安全通道建立IPSec SA。

2.安全协议

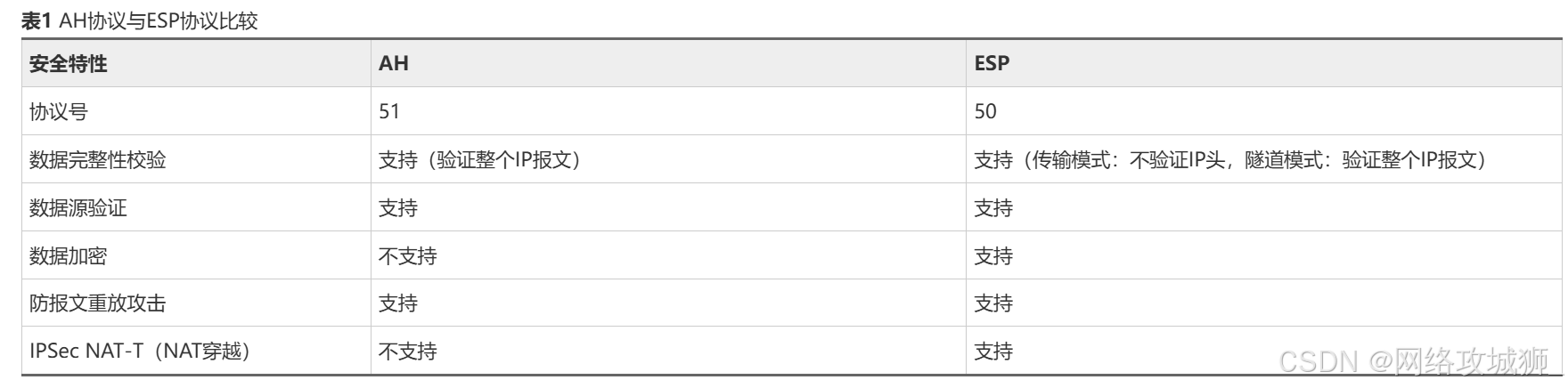

IPSec使用认证头（Authentication Header，AH）和封装安全载荷（Encapsulating Security payload，ESP）来提供认证或加密。其中AH仅支持认证，不支持加密，ESP支持认证和加密。AH和ESP可以联合使用。

（1）AH报文结构

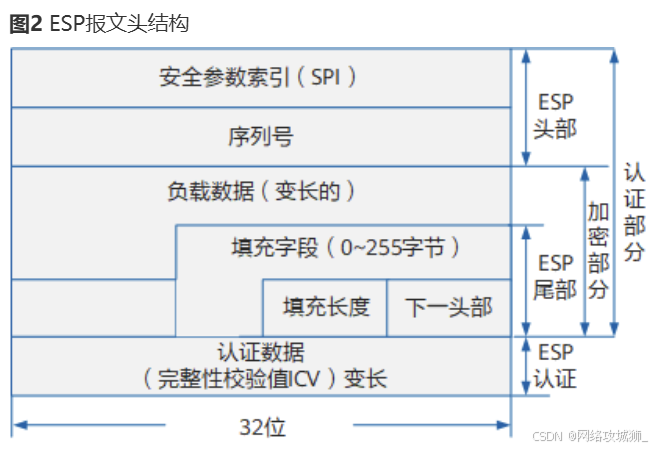

（2）esp报文结构

3.封装模式

封装模式是指将AH或ESP相关的字段插入到原始IP报文中，以实现对报文的认证和加密，封装模式有传输模式和隧道模式两种。

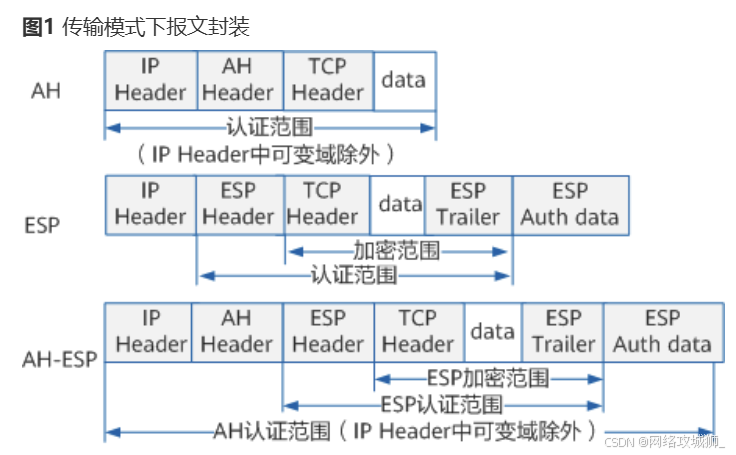

（1）传输模式

传输模式是将AH或ESP插入IP头与传输层协议头之间（见下图，注意AH和ESP报文在传输模式下的报文封装格式是不同的）。

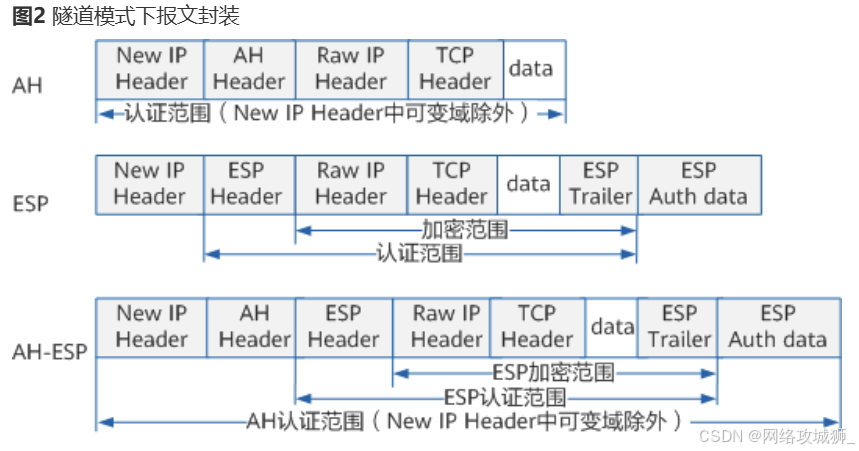

（2）隧道模式

在隧道模式下，AH头或ESP头被插到原始IP头之前，另外生成一个新的报文头放到AH头或ESP头之前，保护IP头和负载。见下图。传输模式没有新增IP头，隧道模式有新增IP头。

（3）区别

传输模式下，与AH协议相比，ESP协议的完整性验证范围不包括IP头，无法保证IP头的安全。

隧道模式下，与AH协议相比，ESP协议的完整性验证范围不包括新IP头，无法保证新IP头的安全。

两者结合可解决问题。一起使用是必须使用相同的封装模式。

从安全性来讲，隧道模式优于传输模式。它可以完全地对原始IP数据包进行验证和加密。隧道模式下可以隐藏内部IP地址，协议类型和端口。

从性能来讲，隧道模式因为有一个额外的IP头，所以它将比传输模式占用更多带宽。

从场景来讲，传输模式主要应用于两台主机或一台主机和一台VPN网关之间通信；隧道模式主要应用于两台VPN网关之间或一台主机与一台VPN网关之间的通信。

4.加密和验证

IPSec提供两个安全机制，即加密和验证。加密保证数据的机密性，防止数据在传输中被窃听。验证保证数据的真实可靠性，防止数据在传输中被仿冒和篡改。加解密和验证的密钥可以手工配置或由IKE协议自动协商生成。

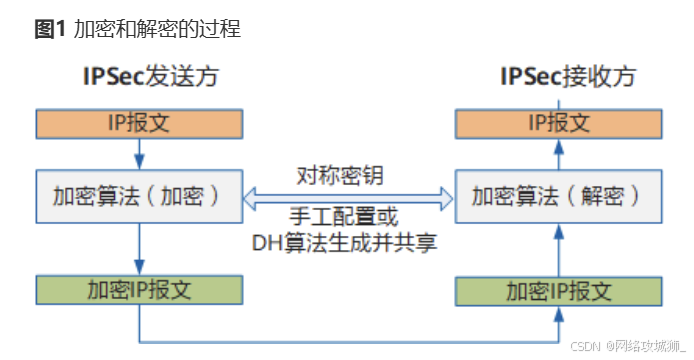

（1）加密

IPSec采用的加密算法是对称加密算法。对称加密即接受方和发送方采用相同的密钥进行加解密。

对称加密有，数据加密标准（data encryption standard，DES），3DES，先进加密标准（Advanced Encryption Standard，AES），国密算法（SM1，SM4）。

（2）验证

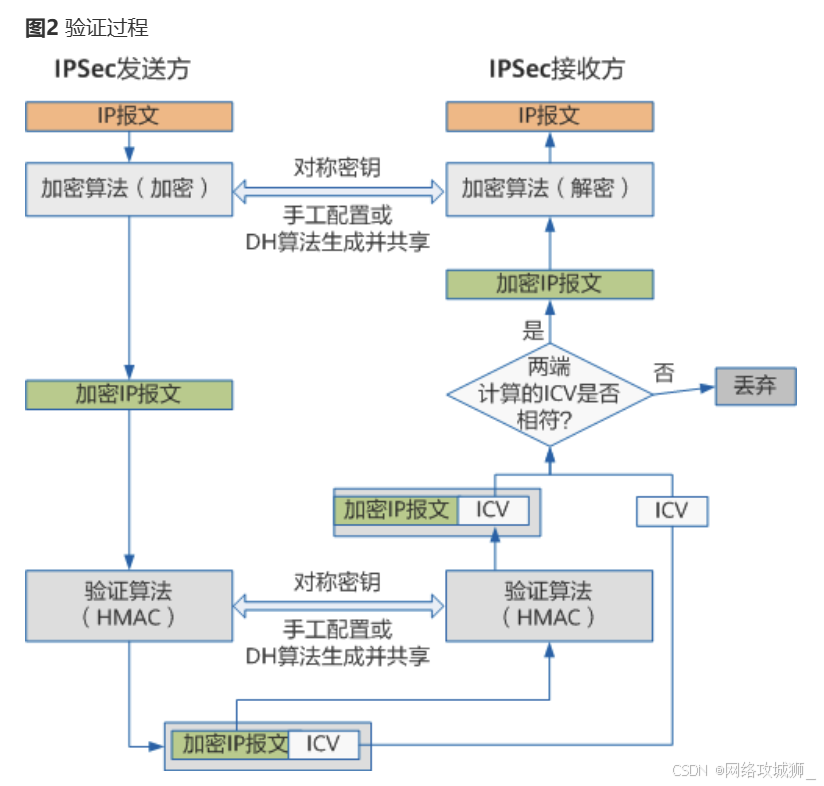

IPSec采用HMAC功能，比较完整性校验值ICV进行数据包的完整性和真实性验证。加密和验证通常是一起的。验证算法有消息摘要（Message Digest 5，MD5），安全散列算法（Secret Hash Algorithm 1 ，SHA1），SHA2，国密算法SM3。

5.密钥交换

使用对称密钥进行加密和验证时，如何安全的共享密钥。有两种方式，一是带外共享密钥，就是通过私下协定的密钥，手动配置，我们在用的时候保持一致即可。二是使用安全的密钥分发协议（IKE协议）。

（1）因特网密钥交换（internet key exchange，IKE）协议。是基于UDP的应用层协议。为IPSec提供了自动协商的密钥，建立IPSec安全联盟的服务，简化IPSec的配置和维护工作。有IKEv1和IKEv2两个版本。

IKE协议是建立在internet安全联盟和密钥管理协议ISAKMP定义的框架上。

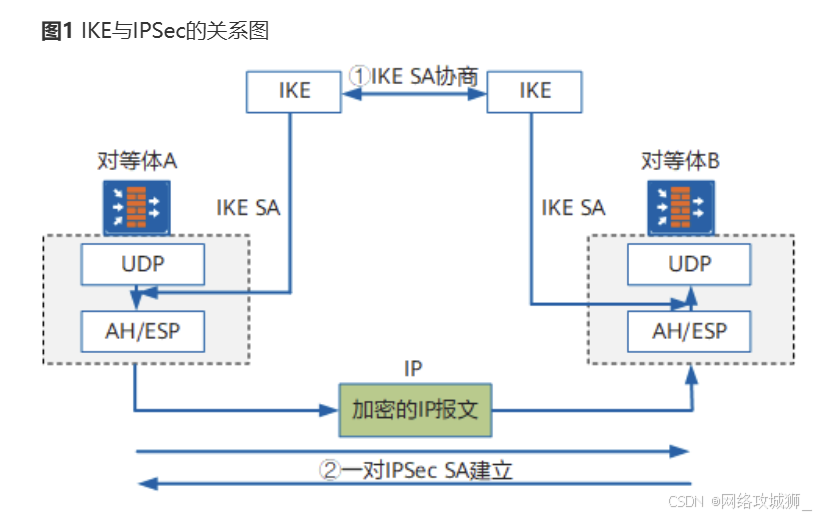

IKE SA是双向的逻辑连接，与IPSec SA不一样。对等体之间建立一个IKE SA完成身份验证和密钥信息交换后，在IKE SA的保护下，根据配置的AH/ESP安全协议等参数协商出一对IPSec SA。此后，对等体间的数据将在IPSec隧道中加密传输。

（2）IKE的安全机制，自我保护机制

①身份认证确认双方的身份（对等体的IP地址或名称）

预共享密钥认证（pre-shared key，PSK），数字证书认证（rsa-signature，RSA），数字信封认证。

②身份保护

身份数据在密钥产生之后加密传输，实现对身份数据的保护。

③DH

DH是一种公共密钥交换方法，它用于产生密钥材料，并通过ISAKMP消息在发送和接收设备之间进行密钥材料交换。然后，两端设备各自计算出完全相同的对称密钥。该对称密钥用于计算加密和验证的密钥。在任何时候，通信双方都不交换真正的密钥。DH密钥交换是IKE的精髓所在。

④PFS

完善的前向安全性PFS（Perfect Forward Secrecy）通过执行一次额外的DH交换，确保即使IKE SA中使用的密钥被泄露，IPSec SA中使用的密钥也不会受到损害。

三、IPSec基本原理

1.定义IPSec保护的数据流

IPSec是基于定义的感兴趣流触发对特定数据的保护，感兴趣流就是要保护的对象。有两种方式。一是ACL方式，二是路由方式。

①ACL方式就是通过规则筛选出要保护的流量。

②路由方式就是通过IPSec虚拟隧道接口建立IPSec隧道，将所有路由到IPSec虚拟隧道接口的报文都进行IPSec保护，根据该路由的目的地址确定哪些数据流需要IPSec保护。其中IPSec虚拟隧道接口是一种三层逻辑接口。支持动态路由协议。

2.IKEv1协商安全联盟

采用IKEv1协商安全联盟主要分为两个阶段：第一阶段，通信双方协商和建立IKE协议本身使用的安全通道，即建立一个IKE SA；第二阶段，利用第一阶段已通过认证和安全保护的安全通道，建立一对用于数据安全传输的IPSec安全联盟。

①IKEv1协商阶段1

支持主模式和野蛮模式。协商的目的是建立IKE SA。IKE SA建立后对等体间的所有ISAKMP消息都将通过加密和验证，这条安全通道可以保证IKEv1第二阶段的协商能够安全进行。ISAKMP（Internet Security Association and Key Management Protocol，互联网安全关联和密钥管理协议）是IPSec VPN中用于协商和管理安全联盟（SA）的核心协议。它定义了密钥交换和SA建立的框架，但本身不实现具体密钥交换，通常与IKE（Internet Key Exchange）协议配合使用。

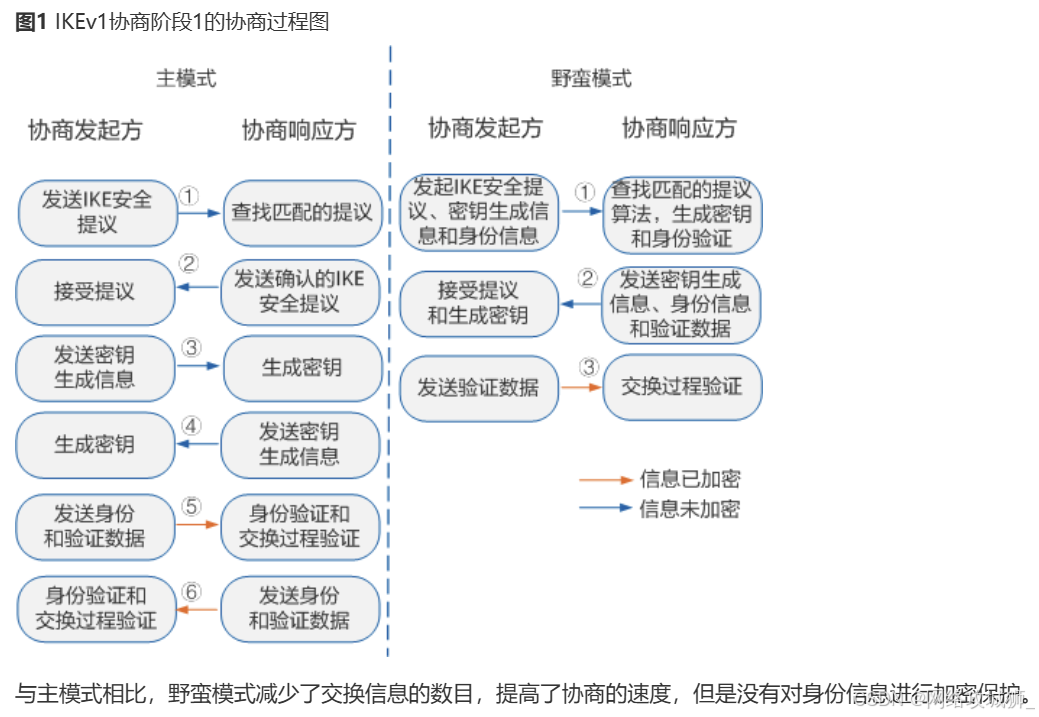

主模式包含三次双向交换，用到了六条ISAKMP信息，协商过程如图1所示。这三次交换分别是：

消息①和②用于提议交换

发起方发送一个或多个IKE安全提议，响应方查找最先匹配的IKE安全提议，并将这个IKE安全提议回应给发起方。匹配的原则为协商双方具有相同的加密算法、认证算法、认证方法和Diffie-Hellman组标识。

消息③和④用于密钥信息交换

双方交换Diffie-Hellman公共值和nonce值（nonce值用于保证IKE SA存活和抗重放攻击。），用于IKE SA的认证和加密密钥在这个阶段产生。

消息⑤和⑥用于身份和认证信息交换（双方使用生成的密钥发送信息），双方进行身份认证和对整个主模式交换内容的认证。

野蛮模式只用到三条信息，前两条消息①和②用于协商IKE安全提议，交换Diffie-Hellman公共值、必需的辅助信息以及身份信息，并且消息②中还包括响应方发送身份信息供发起方认证，消息③用于响应方认证发起方。IKEv1协商阶段1的协商过程如图1所示。

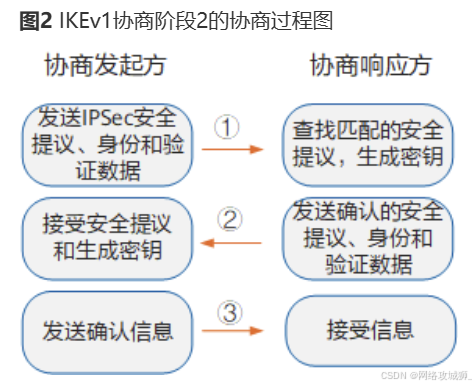

②IKEv1协商阶段2

IKEv1协商阶段2的目的就是建立用来安全传输数据的IPSec SA，并为数据传输衍生出密钥。这一阶段采用快速模式（Quick Mode）。该模式使用IKEv1协商阶段1中生成的密钥对ISAKMP消息的完整性和身份进行验证，并对ISAKMP消息进行加密，故保证了交换的安全性。IKEv1协商阶段2的协商过程如图2所示。
