Redis内部数据结构详解之压缩链表(ziplist)

本文所引用的源码全部来自Redis2.8.2版本。

Redis中压缩链表ziplist数据结构与API相关文件是：ziplist.h, ziplist.c, t_zset.c。

转载请注明，文章来自：http://blog.csdn.net/acceptedxukai/article/details/17426321

一、ziplist的构成

<zlbytes><zltail><zllen><entry><entry><zlend>

<zlbytes>是一个4字节无符号整数，用来存储整个ziplist占用的字节数；

<zltail>是一个4字节无符号整数，用来存储ziplist最后一个节点的相对于ziplist首地址偏移量；

<zllen>是一个2字节无符号整数，存储ziplist中节点的数目，最大值为(2^16 - 2)，当zllen大于最大值时，需要遍历整个ziplist才能获取ziplist节点的数目；

<entry>ziplist存储的节点，各个节点的字节数根据内容而定；

<zlend>是一个1字节无符号整数，值为255(11111111)，作为ziplist的结尾符

二、ziplist宏模块

宏名称	作用
ZIPLIST_BYTES(zl)	获取zlbytes值
ZIPLIST_TAIL_OFFSET(zl)	获取zltail值
ZIPLIST_LENGTH(zl)	获取zllen值
ZIPLIST_HEADER_SIZE	获取ziplist header的长度，固定为10个字节
ZIPLIST_ENTRY_HEAD(zl)	获取ziplist第一个entry的首地址
ZIPLIST_ENTRY_TAIL(zl)	获取ziplist最后一个entry的首地址
ZIPLIST_ENTRY_END(zl)	获取ziplist的末端，即zlend首地址

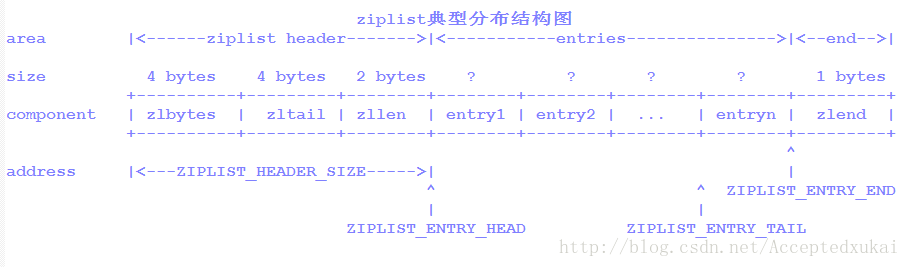

三、ziplist典型结构分布图

图中相关域以及宏的解析见上面的分析。

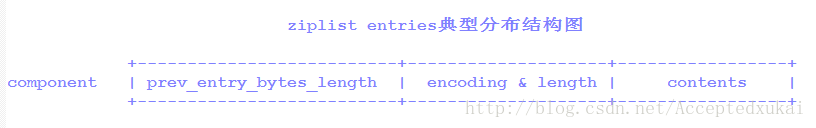

四、entry结构解析

prev_entry_bytes_length：

表示上个节点所占的字节数，即上个节点的长度，如果需要跳到上个节点，而已知道当前节点的首地址p,上个节点的首地址prev = p-prev_entry_bytes_length

根据编码方式的不同，prev_entry_bytes_length可能占1 bytes或5 bytes：

    1 bytes：如果上个节点的长度小于254，那么就只需要1个字节；

    5 bytes：如果上个节点的长度大于等于254，那么就将第一个字节设为254(1111 1110),然后接下来的4个字节保存实际的长度值；

encoding与length：

ziplist的编码类型分为字符串、整数
encoding的前两个比特位用来判断编码类型是字符串或整数：

            00, 01, 10表示contents中保存着字符串
            11表示contents中保存着整数

        字符串的具体编码方式：(_:预留，a:实际的二进制数)



编码	编码长度	contents中的值
00aaaaaa	1 bytes	长度[0,63]个字节的字符串
