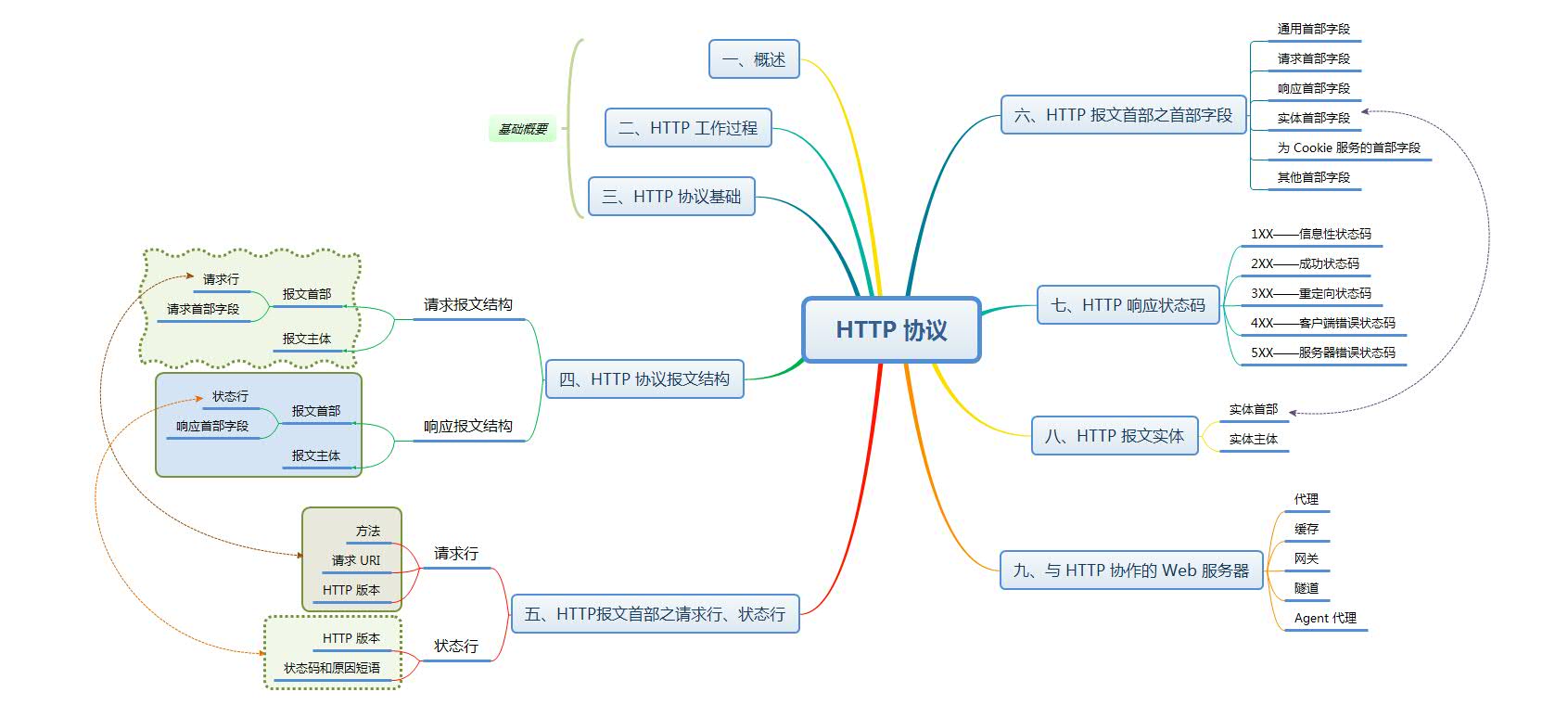

一张图带你看完本系列文章
一、概述

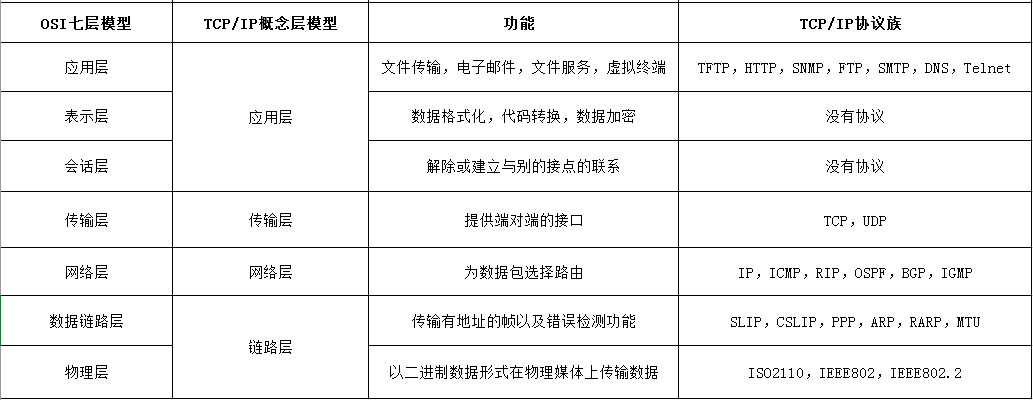

1.计算机网络体系结构分层
计算机网络体系结构分层

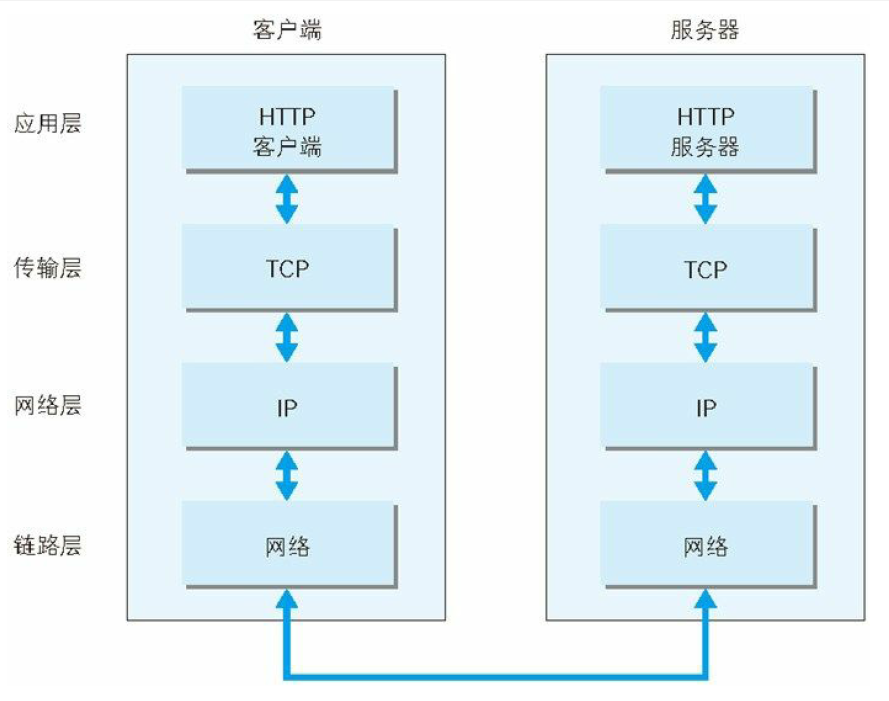

2.TCP/IP 通信传输流
利用 TCP/IP 协议族进行网络通信时，会通过分层顺序与对方进行通信。发送端从应用层往下走，接收端则从链路层往上走。如下：
TCP/IP 通信传输流
- 首先作为发送端的客户端在应用层（HTTP 协议）发出一个想看某个 Web 页面的 HTTP 请求。
- 接着，为了传输方便，在传输层（TCP 协议）把从应用层处收到的数据（HTTP 请求报文）进行分割，并在各个报文上打上标记序号及端口号后转发给网络层。
- 在网络层（IP 协议），增加作为通信目的地的 MAC 地址后转发给链路层。这样一来，发往网络的通信请求就准备齐全了。
- 接收端的服务器在链路层接收到数据，按序往上层发送，一直到应用层。当传输到应用层，才能算真正接收到由客户端发送过来的 HTTP请求。

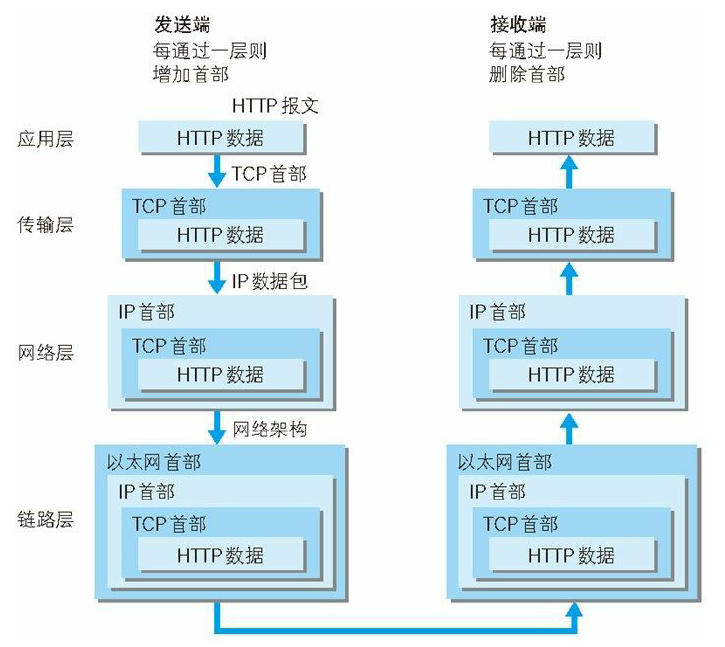

如下图所示：
HTTP 请求
在网络体系结构中，包含了众多的网络协议，这篇文章主要围绕 HTTP 协议（HTTP/1.1版本）展开。
HTTP协议（HyperText Transfer Protocol，超文本传输协议）是用于从WWW服务器传输超文本到本地浏览器的传输协议。它可以使浏览器更加高效，使网络传输减少。它不仅保证计算机正确快速地传输超文本文档，还确定传输文档中的哪一部分，以及哪部分内容首先显示(如文本先于图形)等。
HTTP是客户端浏览器或其他程序与Web服务器之间的应用层通信协议。在Internet上的Web服务器上存放的都是超文本信息，客户机需要通过HTTP协议传输所要访问的超文本信息。HTTP包含命令和传输信息，不仅可用于Web访问，也可以用于其他因特网/内联网应用系统之间的通信，从而实现各类应用资源超媒体访问的集成。
我们在浏览器的地址栏里输入的网站地址叫做URL (Uniform Resource Locator，统一资源定位符)。就像每家每户都有一个门牌地址一样，每个网页也都有一个Internet地址。当你在浏览器的地址框中输入一个URL或是单击一个超级链接时，URL就确定了要浏览的地址。浏览器通过超文本传输协议(HTTP)，将Web服务器上站点的网页代码提取出来，并翻译成漂亮的网页。
二、HTTP 工作过程

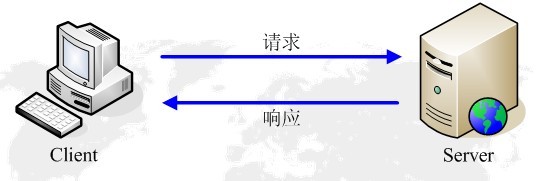

HTTP请求响应模型
HTTP通信机制是在一次完整的 HTTP 通信过程中，客户端与服务器之间将完成下列7个步骤：
- 建立 TCP 连接
在HTTP工作开始之前，客户端首先要通过网络与服务器建立连接，该连接是通过 TCP 来完成的，该协议与 IP 协议共同构建 Internet，即著名的 TCP/IP 协议族，因此 Internet 又被称作是 TCP/IP 网络。HTTP 是比 TCP 更高层次的应用层协议，根据规则，只有低层协议建立之后，才能进行高层协议的连接，因此，首先要建立 TCP 连接，一般 TCP 连接的端口号是80； - 客户端向服务器发送请求命令
一旦建立了TCP连接，客户端就会向服务器发送请求命令；
例如：GET/sample/hello.jsp HTTP/1.1 - 客户端发送请求头信息
客户端发送其请求命令之后，还要以头信息的形式向服务器发送一些别的信息，之后客户端发送了一空白行来通知服务器，它已经结束了该头信息的发送； - 服务器应答
客户端向服务器发出请求后，服务器会客户端返回响应；
例如：HTTP/1.1 200 OK
响应的第一部分是协议的版本号和响应状态码 - 服务器返回响应头信息
正如客户端会随同请求发送关于自身的信息一样，服务器也会随同响应向用户发送关于它自己的数据及被请求的文档； - 服务器向客户端发送数据
服务器向客户端发送头信息后，它会发送一个空白行来表示头信息的发送到此为结束，接着，它就以 Content-Type 响应头信息所描述的格式发送用户所请求的实际数据； - 服务器关闭 TCP 连接
一般情况下，一旦服务器向客户端返回了请求数据，它就要关闭 TCP 连接，然后如果客户端或者服务器在其头信息加入了这行代码Connection:keep-alive，TCP 连接在发送后将仍然保持打开状态，于是，客户端可以继续通过相同的连接发送请求。保持连接节省了为每个请求建立新连接所需的时间，还节约了网络带宽。
