实时显示iOS编写UI代码效果

397人阅读 评论(0) 收藏 举报

编写iOS应用UI的方式大概有两种,一种是Storyboard/Xib,另一种是手写代码。采用Storyboard/Xib方式组织UI,由于提供可视化的特性,只要从UI库中拖动UI控件,便可以显示结果,极大地提高开发速度。但面临一个问题就是多人协作开发,由于所有的UI都放在同一个Storyboard文件中,使用Git/SVN合并代码就会出现冲突。多人协作开发还不是主要问题,有人提出可以创建多个Storyboard来分开UI编写,而Storyboard/Xib最主要问题是代码复用性比较差。所以有些人就选择手写UI代码,这样不仅可以解决多人协作开发问题,而且通过自定义控件在多个View使用。但每次手写UI代码后都要编译、构建和运行,最后在模拟器显示,这样会拖慢开发速度。如果每次修改UI控件后,保存修改便实时在模拟器显示修改后结果,就可以极大的提高编写UI的速度。

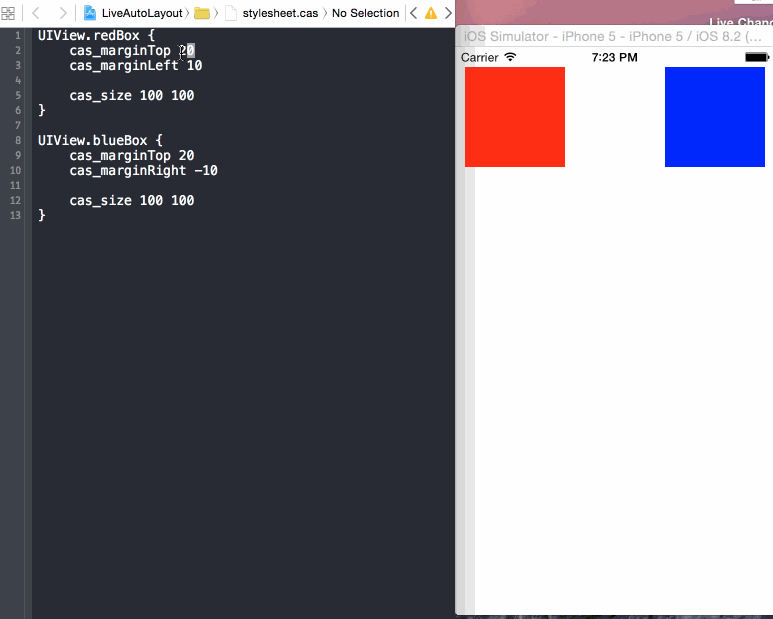

这里写图片描述
Auto Layout

Auto Layout是什么

Auto Layout是一个基于constraint(约束)的布局系统,它根据UI元素之间约束关系来调整UI元素的位置和大小。

Auto Layout解决什么问题

更容易适配不同分辨率设备的屏幕(iPhone 6 Plus, iPhone 6, iPhone 5s/5, iPhone 4s/4)

当设备旋转时不需要做额外处理

使用constraint来描述布局逻辑,更利于理解和清晰

如何使用Auto Layout

Auto Layout中约束的类对应是NSLayoutConstraint, 而创建NSLayoutConstraint对象主要有两种方式,第一种是

+ (id)constraintWithItem:(id)view1
               attribute:(NSLayoutAttribute)attribute1
               relatedBy:(NSLayoutRelation)relation
                  toItem:(id)view2
               attribute:(NSLayoutAttribute)attribute2
              multiplier:(CGFloat)multiplier
                constant:(CGFloat)constant;

上面方法主要意思是,某个view1的attribute1等于(小于或等于/大于或等于)某个view2的attribute2的multiplier倍加上constant。而attribute主要由表示位置(上/下/左/右)和大小(宽/高)的以下几个值:

typedef enum: NSInteger {
   NSLayoutAttributeLeft = 1,
   NSLayoutAttributeRight,
   NSLayoutAttributeTop,
   NSLayoutAttributeBottom,
   NSLayoutAttributeLeading,
   NSLayoutAttributeTrailing,
   NSLayoutAttributeWidth,
   NSLayoutAttributeHeight,
   NSLayoutAttributeCenterX,
   NSLayoutAttributeCenterY,
   NSLayoutAttributeBaseline,
   NSLayoutAttributeNotAnAttribute = 0
} NSLayoutAttribute;

简化一下,使用公式可以表达为:
1

view1.attribute1 = view2.attribute2 * multiplier + constant

第二种方式是:

+ (NSArray *)constraintsWithVisualFormat:(NSString *)format
                                 options:(NSLayoutFormatOptions)opts
                                 metrics:(NSDictionary *)metrics
                                   views:(NSDictionary *)views;

这种方式主要是采用Visual Format Language(可视化格式语言)来描述约束布局,虽然语法比较简洁,但是可读性比较差和容易出错。

Auto Layout存在问题

虽然Auto Layout在布局view方面是非常强大和灵活,但是创建constraint的语法过于繁杂,引用Masonry一个例子:

UIView *superview = self;
UIView *view1 = [[UIView alloc] init];
view1.translatesAutoresizingMaskIntoConstraints = NO;
view1.backgroundColor = [UIColor greenColor];
[superview addSubview:view1];
UIEdgeInsets padding = UIEdgeInsetsMake(10, 10, 10, 10);
[superview addConstraints:@[
    //view1 constraints
    [NSLayoutConstraint constraintWithItem:view1
                                 attribute:NSLayoutAttributeTop
                                 relatedBy:NSLayoutRelationEqual
                                    toItem:superview
                                 attribute:NSLayoutAttributeTop
                                multiplier:1.0
                                  constant:padding.top],
    [NSLayoutConstraint constraintWithItem:view1
                                 attribute:NSLayoutAttributeLeft
                                 relatedBy:NSLayoutRelationEqual
                                    toItem:superview
                                 attribute:NSLayoutAttributeLeft
                                multiplier:1.0
                                  constant:padding.left],
    [NSLayoutConstraint constraintWithItem:view1
                                 attribute:NSLayoutAttributeBottom
                                 relatedBy:NSLayoutRelationEqual
                                    toItem:superview
                                 attribute:NSLayoutAttributeBottom
                                multiplier:1.0
                                  constant:-padding.bottom],
    [NSLayoutConstraint constraintWithItem:view1
                                 attribute:NSLayoutAttributeRight
                                 relatedBy:NSLayoutRelationEqual
                                    toItem:superview
                                 attribute:NSLayoutAttributeRight
                                multiplier:1
                                  constant:-padding.right],
 ]];

如此简单的一个例子都要编写这么多行代码,想象一下如果创建多个view的constraint时会多么痛苦啊。另一个方式是采用Visual Format Language (VFL),虽然语法比较简洁,但是可读性比较差和容易出错。

Masonry

为什么使用Masonry

Masonry是采用链式DSL(Domain-specific language)来封装NSLayoutConstraint,通过这种方式编写Auto Layout布局代码更加易读和简洁。

使用Masonry的MASConstraintMaker来表达相同constraint

UIEdgeInsets padding = UIEdgeInsetsMake(10, 10, 10, 10);
[view1 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.top.equalTo(superview.mas_top).with.offset(padding.top); //with is an optional semantic filler
    make.left.equalTo(superview.mas_left).with.offset(padding.left);
    make.bottom.equalTo(superview.mas_bottom).with.offset(-padding.bottom);
    make.right.equalTo(superview.mas_right).with.offset(-padding.right);
}];

甚至可以更短

[view1 mas_makeConstraints:^(MASConstraintMaker *make) {
    make.edges.equalTo(superview).with.insets(padding);
}];

如何使用

使用Masonry创建constraint来定义布局的方式有三种:mas_makeConstraints,mas_updateConstraints,mas_remakeConstraints。

  1. mas_makeConstraints

使用mas_makeConstraints创建constraint后,你可以使用局部变量或属性来保存以便下次引用它;如果创建多个constraints,你可以采用数组来保存它们。

// in public/private interface
@property (nonatomic, strong) MASConstraint *topConstraint;
...
// when making constraints
[view1 mas_makeConstraints:^(MASConstraintMaker *make) {
    self.topConstraint = make.top.equalTo(superview.mas_top).with.offset(padding.top);
    make.left.equalTo(superview.mas_left).with.offset(padding.left);
}];
...
// then later you can call
[self.topConstraint uninstall];
  1. mas_updateConstraints
    有时你需要更新constraint(例如,动画和调试)而不是创建固定constraint,可以使用mas_updateConstraints方法
// this is Apple's recommended place for adding/updating constraints
// this method can get called multiple times in response to setNeedsUpdateConstraints
// which can be called by UIKit internally or in your code if you need to trigger an update to your constraints
- (void)updateConstraints {
    [self.growingButton mas_updateConstraints:^(MASConstraintMaker *make) {
        make.center.equalTo(self);
        make.width.equalTo(@(self.buttonSize.width)).priorityLow();
        make.height.equalTo(@(self.buttonSize.height)).priorityLow();
        make.width.lessThanOrEqualTo(self);
        make.height.lessThanOrEqualTo(self);
    }];
    //according to apple super should be called at end of method
    [super updateConstraints];
}
  1. mas_remakeConstraints

mas_remakeConstraints与mas_updateConstraints比较相似,都是更新constraint。不过,mas_remakeConstraints是删除之前constraint,然后再添加新的constraint(适用于移动动画);而mas_updateConstraints只是更新constraint的值。

- (void)changeButtonPosition {
    [self.button mas_remakeConstraints:^(MASConstraintMaker *make) {
        make.size.equalTo(self.buttonSize);
        if (topLeft) {
            make.top.and.left.offset(10);
        } else {
            make.bottom.and.right.offset(-10);
        }
    }];
}

想了解以上三个代码片段的更多细节,可以下载Masonry iOS Examples工程查阅。

Classy > http://classy.as/getting-started/

Classy简介和特性

Classy是一个能与UIKit无缝结合stylesheet(样式)系统。它借鉴CSS的思想,但引入新的语法和命名规则。

灵活内嵌的语法

{ } : ; 这些语法符号是可选的,你可以选择适合自己的风格来表达stylesheet。

你可以使用{ } : ; 来限定stylesheet

$main-color = #e1e1e1;
MYCustomView {
  background-color: $main-color;
  title-insets: 5, 10, 5, 10;
  > UIProgressView.tinted {
    progress-tint-color: black;
    track-tint-color: yellow;
  }
}
^UIButton.warning, UIView.warning ^UIButton {
  title-color[state:highlighted]: #e3e3e3;
}

或者你使用空格来限定stylesheet

$main-color = #e1e1e1
MYCustomView
  background-color $main-color
  title-insets 5, 10, 5, 10
  > UIProgressView.tinted
    progress-tint-color black
    track-tint-color yellow
^UIButton.warning, UIView.warning ^UIButton
  title-color[state:highlighted] #e3e3e3

默认样式

Classy在应用程序Bundle默认查找文件名为stylesheet.cas的样式文件。如果你采用这个文件名,你可以不用做任何东西就能加载样式文件。

但如果你想指定其他file path(样式文件名),你可以创建[CASStyler defaultStyler]

[CASStyler defaultStyler].filePath = [[NSBundle mainBundle] pathForResource:@"myStyles.cas" ofType:nil];

如果你还想当发生错误时,获取错误信息以便于调试,可以使用

-(void)setFilePath:error:
NSError *error = nil;
NSString filePath = [[NSBundle mainBundle] pathForResource:@"myStyles.cas" ofType:nil];
[[CASStyler defaultStyler] setFilePath:filePath error:&error];

如果你是使用Storyboard/Xib组织UI界面,那就需要在main.m的int main(int argc, char * argv[])方法设置 filePath,这样可以确保在创建UIWindow之前加载stylesheet。否则(采用手写UI代码),你在 AppDelegate.m的


- (BOOL)application:didFinishLaunchingWithOptions:
方法设置filePath

Live Reload

Live Reload是实时显示编写UI代码效果的关键特性,它能够实时检查stylesheet文件变化,无需重新编译、构建和运行模拟器,从而极大提高开发速度。

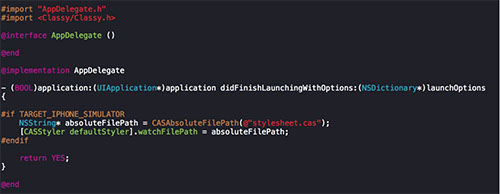

为了启用Live Reload,你需要指定stylesheet路径,并且只运行在模拟器上。

#if TARGET_IPHONE_SIMULATOR
    NSString *absoluteFilePath = CASAbsoluteFilePath(@"../Styles/stylesheet.cas");
    [CASStyler defaultStyler].watchFilePath = absoluteFilePath;
#endif

Selectors

Style Selectors是指定哪个view使用哪种样式的方式。主要有三种方法来指定目标view:

Object Class

View Hierarchy

Style Class

你可以混合使用三种方法,例子如下:

/* match views
 * where class is UIButton or UIButton subclass
 * and styleClass is "large"
 * and superview class is UITabBar
 */
UITabBar > ^UIButton.large { }

想了解具体如何使用,请查阅官网Selectors> http://classy.as/selectors/

章节

为了避免与Objective-C的message selectors混淆,术语style selectors表示Classy stylesheets的selectors

Properties

Classy支持所有UIAppearance的属性和方法,也支持与UIAppearance无关的很多属性。Classy使用与UIKit相同属性命名,所以你不必考虑如何将style property映射到Objective-C的property。

UIPageControl类的属性如下:

@property (nonatomic,retain) UIColor *pageIndicatorTintColor;
@property (nonatomic,retain) UIColor *currentPageIndicatorTintColor;

style property的名字采用与objective-c一样的名字

UIPageControl {
  pageIndicatorTintColor black
  currentPageIndicatorTintColor purple
}

style property的命名规则采用kebab case

UIPageControl {

  page-indicator-tint-color black

  current-page-indicator-tint-color purple

}

想了解具体如何使用,请查阅官网Properties章节

Keep it DRY(Don’t Repeat Yourself)

在编程中一个很重要的原则就是避免重复,这不仅可以大量减少重复代码,并且使得代码更加容易复用和维护。Classy提供三种方式避免代码重复:grouping, nesting,variables

Grouping

如果有两个以上的style selectors共用相同的属性时

UISlider.info {
  minimum-track-tint-color black
  maximum-track-tint-color purple
}
UISlider.error {
  minimum-track-tint-color black
  maximum-track-tint-color purple
  thumb-tint-color red
}

我们可以提取相同的属性到分组style selector中

UISlider.info, UISlider.error {
  minimum-track-tint-color black
  maximum-track-tint-color purple
}
UISlider.error {
  thumb-tint-color red
}

Nesting

如果两个以上style selectors共用相同的view hierarchy时

UICollectionView {
  background-color #a2a2a2
}
UICollectionView > UICollectionViewCell {
  clips-to-bounds NO
}
UICollectionView > UICollectionViewCell UILabel {
  text-color purple
}
UICollectionView > UICollectionViewCell UILabel.title {
  font 20
}

我们通过nesting方式将view hierarchies表达成这样方式

UICollectionView {
  background-color #a2a2a2
  > UICollectionViewCell {
    clips-to-bounds NO
    UILabel {
      text-color purple
      &.title {
        font 20
      }
    }
  }
}

Variables

Classy让你通过定义variables来将多个相同的style property值存储以便共享。Variable命名规则如下:

必须以大小写字母或$符号开头

可以包含_,-或任何字母数字

// prefix with ' $ ' to help distinguish variables
$brand-color = #e1e1e1
// OR not
insets = 5, 10, 5, 10
UIButton {
  background-color $brand-color
  contentEdgeInsets insets
  background-image[state:selected] bg_button insets
}

最后官方还提供一个实例来解释具体如何使用:Custom Views Example

ClassyLiveLayout

ClassyLiveLayout通过结合Classy stylesheets与Masonry一起使用,能够在运行的模拟器中微调Auto Layout约束实时显示效果的工具。

ClassyLiveLayout一个核心category:UIView+ClassyLayoutProperties,在UIView定义以下属性:

@property(nonatomic, assign) UIEdgeInsets cas_margin;
@property(nonatomic, assign) CGSize cas_size;
// shorthand properties for setting only a single constant value
@property(nonatomic, assign) CGFloat cas_sizeWidth;
@property(nonatomic, assign) CGFloat cas_sizeHeight;
@property(nonatomic, assign) CGFloat cas_marginTop;
@property(nonatomic, assign) CGFloat cas_marginLeft;
@property(nonatomic, assign) CGFloat cas_marginBottom;
@property(nonatomic, assign) CGFloat cas_marginRight;

cas_margin和cas_size分别表示UI元素的位置和大小,而其余的属性都是对两个属性进一步细分。我们可以从stylesheets中访问style properties来定义constraints布局,做到将数据与代码分离,有利于修改和复用代码。

UIView.blue-box {
    cas_size: 80 100
    cas_margin-top: 60
    cas_margin-left: 50
}
UIView.red-box {
    cas_size-width: 120
    cas_margin-left: 20
}

我们可以在updateConstraints或updateViewConstrains定义布局时引用style properties

- (void)updateViewConstraints {
  [super updateViewConstraints];
  [_blueBoxView mas_updateConstraints:^(MASConstraintMaker *make) {
      make.width.equalTo(@(_blueBoxView.cas_size.width));
      make.height.equalTo(@(_blueBoxView.cas_size.height));
      make.top.equalTo(@(_blueBoxView.cas_margin.top));
      make.left.equalTo(@(_blueBoxView.cas_margin.left));
  }];
  [_redBoxView mas_updateConstraints:^(MASConstraintMaker *make) {
      make.width.equalTo(@(_redBoxView.cas_size.width));
      make.height.equalTo(_blueBoxView);
      make.top.equalTo(_blueBoxView);
      make.left.equalTo(_blueBoxView.mas_right).with.offset(_redBoxView.cas_margin.left);
  }];
}

当定义view layouts时,将Auto Layout的constraints都放在stylesheets中实时加载(Live reload)。如果你修改constraints,无需重新编译、构建和运行模拟器便能实时看到修改后的效果。

示例工程

配置工程

由于需要引用Masonry,Classy和ClassyLiveLayout,Podfile配置如下:

1 pod ‘Masonry’, ‘~> 0.6.1’
2 pod ‘Classy’, ‘~> 0.2.4’
3 pod ‘ClassyLiveLayout’, ‘~> 0.6.0’
编写代码
1. 添加stylesheet.cas文件到工程

当安装好Masonry,Classy和ClassyLiveLayout后,第一次运行项目会出现没有stylesheet.cas文件错误:
这里写图片描述

只要向工程添加空的stylesheet.cas文件即可。
这里写图片描述

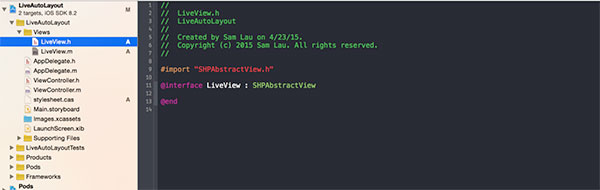

创建LiveView类,该类继承SHPAbstractView。
这里写图片描述

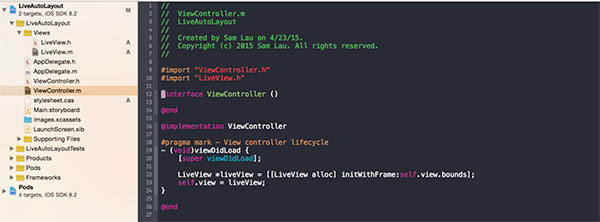

在ViewController创建LiveView对象,然后被self.view引用。

这里写图片描述

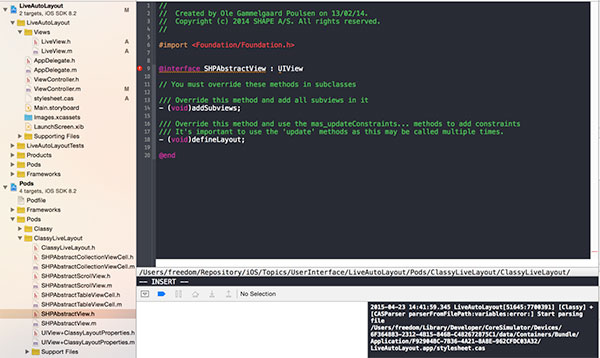

当编译运行时,在SHPAbstractView.h由于找不到UIView出现编译错误。

这里写图片描述

只需引入UIKit便可以解决,但运行一下应用程序,出现一下错误:

这里写图片描述

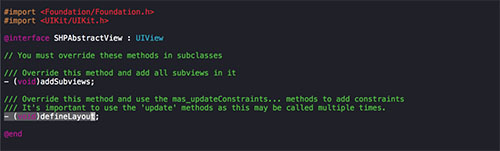

主要原因是任何自定义UIView继承SHPAbstractView都需要override两个方法:- (void)addSubviews和- (void)defineLayout,我们可以查看SHPAbstractView的源码可知:

这里写图片描述

所以只要在LiveView.m文件覆盖两个方法即可

#pragma mark - Add subviews and define layout
- (void)addSubviews
{
}
- (void)defineLayout
{
}
  1. LiveView类设计

LiveView主要由包含redBoxView和blueBoxView两个属性,redBoxView表示红色方块,blueBoxView表示蓝色方块。

#import "SHPAbstractView.h"
@interface LiveView : SHPAbstractView
@property (strong, nonatomic) UIView *redBoxView;
@property (strong, nonatomic) UIView *blueBoxView;
@end
  1. LiveView类实现

由于SHPAbstractView类如何初始化View已经做了处理,暴露两个接口- (void)addSubviews和-(void)defineLayout分别处理构建view hierarchy和定义布局,子类只要覆盖SHPAbstractView这两个方法就可以创建LiveView了。

但是我们将Auto Layout的constraints都放在stylesheets中实时加载(Live reload),即放在本工程的stylesheet.cas文件,将布局数据和布局代码分离。

UIView.redBox {
    cas_marginTop 50
    cas_marginLeft 20
    cas_size 100 100
}
UIView.blueBox {
    cas_marginTop 50
    cas_marginRight -20
    cas_size 100 100
}

有了constraints数据后,便可以在代码布局:

@implementation LiveView
#pragma mark - Add subviews and define layout
- (void)addSubviews
{
    self.backgroundColor = [UIColor whiteColor];
    [self addSubview:self.redBoxView];
    [self addSubview:self.blueBoxView];
}
- (void)defineLayout
{
    [self.redBoxView mas_updateConstraints:^(MASConstraintMaker* make){
        make.top.equalTo(@(self.redBoxView.cas_marginTop));
        make.left.equalTo(@(self.redBoxView.cas_marginLeft));
        make.width.equalTo(@(self.redBoxView.cas_sizeWidth));
        make.height.equalTo(@(self.redBoxView.cas_sizeHeight));
    }];
    [self.blueBoxView mas_updateConstraints:^(MASConstraintMaker *make){
        make.top.equalTo(@(self.blueBoxView.cas_marginTop));
        make.right.equalTo(@(self.blueBoxView.cas_marginRight));
        make.width.equalTo(@(self.blueBoxView.cas_sizeWidth));
        make.height.equalTo(@(self.blueBoxView.cas_sizeHeight));
    }];
}
#pragma mark - Lazy initialization
- (UIView*)redBoxView
{
    if (!_redBoxView) {
        _redBoxView = [UIView new];
        _redBoxView.cas_styleClass = @"redBox";
        _redBoxView.backgroundColor = [UIColor redColor];
    }
    return _redBoxView;
}
- (UIView*)blueBoxView
{
    if (!_blueBoxView) {
        _blueBoxView = [UIView new];
        _blueBoxView.cas_styleClass = @"blueBox";
        _blueBoxView.backgroundColor = [UIColor blueColor];
    }
    return _blueBoxView;
}
  1. 模拟器支持Live Reload

为了启用Live Reload,你需要指定stylesheet路径,并且只运行在模拟器上。这里写图片描述
最后效果这里写图片描述

示例代码存放地址:

https://github.com/samlaudev/LiveAutoLayout
总结

之前手写UI代码每次更改一般都要重新编译、构建和运行模拟器才能看到效果,但结合使用Masonry,Classy和ClassLiveLayout之后,告别这个费时过程,极大地提高开发速度;不仅如此,我们将Auto Layout的constraints都放在stylesheets中实时加载(Live reload),将布局数据和布局代码分离,使得代码更加复用和维护。Classy还提供三种避免重复方法:Grouping, Nestting和Variable,尽可能复用样式数据。

1
0

查看评论
* 以上用户言论只代表其个人观点,不代表CSDN网站的观点或立场
    个人资料
    • 访问:28764次
    • 积分:499
    • 等级:
    • 排名:千里之外
    • 原创:16篇
    • 转载:32篇
    • 译文:1篇
    • 评论:0条
    文章分类
