ARM中断机制
当事件发生时,通过一种机制告诉CPU现在发生什么事件,CPU停下现在所做的工作进行处理。中断处理流程:中断控制器汇集各类外设发出的中断信号,经过一段处理,选出一个信号,然后通知CPU;CPU保存当前运行环境,然后调用中断服务程序(ISR)处理中断;在ISR中通过读取相关寄存器的外设判断中断类型,并进行相应的处理。清除中断:通过读写相关中断寄存器和外设相关寄存器实现;恢复被中断程序的执行环境,继续执行被中断程序。

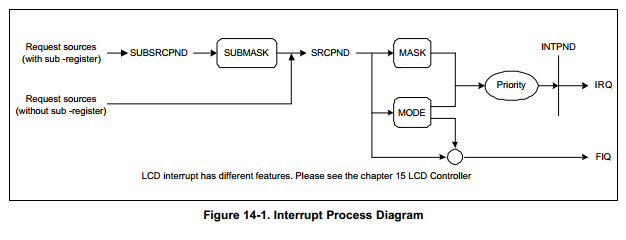

S3c2440支持60个中断源,当外设产生中断后,中断控制器进行经过相应的一些处理,选出一个最适合的中断信号告诉CPU。
非子中断源走下面,子中断源走上面,下面第一个寄存器SUBSRCPNO寄存器,SUBSRCPNO用来标识子中断是否发生,s3c2440有15个子中断,SUBSRCPNO每一位代表一个子中断,当这些子中断发生时,相应的位置1 。第二个寄存器INTSUBMASK用来屏蔽SUBSRCPN产生的中断信号,中断申请立刻拒绝,INTSUBMASK中某位置1时相应的子中断被屏蔽,设为0时被允许。寄存器SRCPND,每位用来标明中断是否发生,每个中断源都有相应的位与之匹配,INTMASK寄存器,用来屏蔽SRCPND产生的一类中断,某位被置1相应的中断被屏蔽,只能屏蔽IRQ中断。mode寄存器,某位被设置为1所对应的中断源被设置为FIQ模式,此中断发生时会进入快中断模式,IRQ模式下,中断处理程序需要自己保存r8到r12寄存器,退出中断时需要自己恢复寄存器值,而FIR这几个寄存器都有back寄存器(fir_r8......),模式切换时CPU自动保存这些值到back寄存器,退出时自动恢复。FRQ比IRQ快,有较高优先级。INTMOD设置中断源是IRQ还是FRQ。经过模式设置后,如果是FRQ就直接处理,IRQ经过优先级排序。
优先级选择:选择出最高级中断处理,首先把32个中断划分成6个组,有6个arbiter(仲裁器)仲裁谁的优先级最高,比如arbiter0, 外部中断0,1,2,3,在同一个仲裁器内优先级,由ARB_SEL决定
还有ARM_MODE,如果为0,ARB_SEL不会自动改变,如果设置为1,ARB_SEL就会自动改变

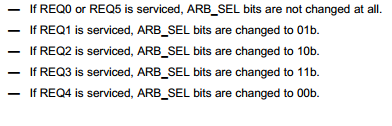

REQ0和REQ5不会改变,REQ1,2,3,4交换,当REQ1正在服务时,ARB_SEL自动切换到01b,REQ1放在最后.........................
经过层层删选最后选择出要执行的中断在INTPND寄存器体现,经过中断优先级仲裁器选出优先级高的中断后,这个中断在INTPND相应的寄存器置1,随后CPU进入中断模式处理,同一时间内此寄存器只有一位置1 。
按键控制程序设计

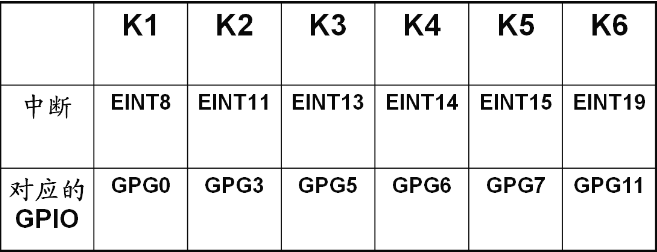

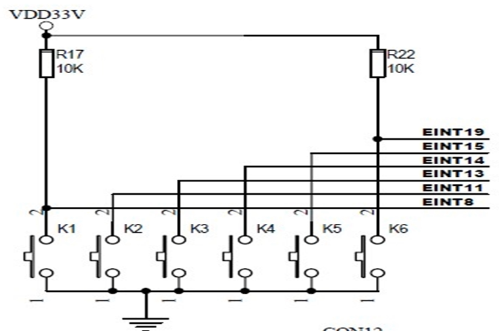

Mini2440使用6个按键分别对应的外部中断,当按键按下时形成低电平触发中断,按键还对应了GPIO资源,GPIO作为输入,通过按键获取到相应的值。
下列使用轮询方式(CPU不断查询状态)设计,按一次点亮一个LED。
int Wait_key(void);
void key_init(void);
void Led1_init(void);
void Led1_run (void);
void main (void){
LED1_init();
while(1) {
if(Wait_key())
Led1_run(); //点亮LED
}
}
void key_init (){
rGPGCON &= ~(3<<0); //设置为输入模式
}
void Led1_init (){
rGBCON &= ~(3<<10);
rGBCON |= (1<<10); //设置GPB5管脚为输出模式
}
void Led1_run (){
rGPBDAT &=~ (1<<5); //灯亮
delay(1000);
rGPBDAT |=~ (1<<5); //灯灭
delay(1000);
}
int Wait_key (void){
if(!(rGPGDAT & 0x01))
//如果rGPGDAT 最后一位为0,GPGDAT & 0x01为0,按键按下,反之为1
delay(200);
if(!(rGPGDAT & 0x01)) {
while(!(rGPGDAT & 0x01)) //按下后后等待按键松开
return 1; //有按键按下
}
else
return 0; //无按键按下
}
按键控制程序设计下面以中断方式设计
void key_init(void);
static void __irq key_handler(void);
void Led1_init(void);
void Led1_run(void);
void delay(int times)
{
int i,j;
for(i=0;i<times;i++)
for(j=0;j<400;j++);
}
void Main(void)
{
Led1_init();
MMU_Init();
key_init();
while(1);
}
void key_init(void)
{
rGPGCON &= ~(0x3<<0); /*set eint8 as interrupt*/
rGPGCON |= (0x2<<0);
rEXTINT1 &= ~(0xf<<0); /*set eint8 with low level*/
rEINTPEND |= (1<<8);
rEINTMASK &= ~(1<<8);
/*设置ISR*/
pISR_EINT8_23=(U32)key_handler;
EnableIrq(BIT_EINT8_23);
}
static void __irq key_handler(void)
{
/*判断是否是按键K1产生的中断*/
if(rINTPND==BIT_EINT8_23)
{
ClearPending(BIT_EINT8_23);
if(rEINTPEND&(1<<8))
{
rEINTPEND |= 1<< 8;
Led1_run();
}
}
}
void Led1_init(void)
{
rGBCON &= ~(3<<10);
rGBCON |= (1<<10); //设置GPB5管脚为输出模式
}
/*************************************************
Function name: Led1_run()
Parameter : void
Description : 运行Led
Return : void
Argument : void
Autor & date : Daniel
**************************************************/
void Led1_run(void)
{
rGPBDAT &=~ (1<<5); //灯亮
delay(1000);
rGPBDAT |=~ (1<<5); //灯灭
delay(1000);
}
