【Activiti工作流】2.activiti介绍

我们开发工作流系统，肯定要编写一套完整的可以操作工作流的程序，业内
已经拥有了成熟的工作流框架，我们可以借助这些框架来完成我们的工作流
类型的软件开发任务。我们要介绍的就是基于Java的Activiti工作流框架。

1.Activiti介绍
Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，它特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。

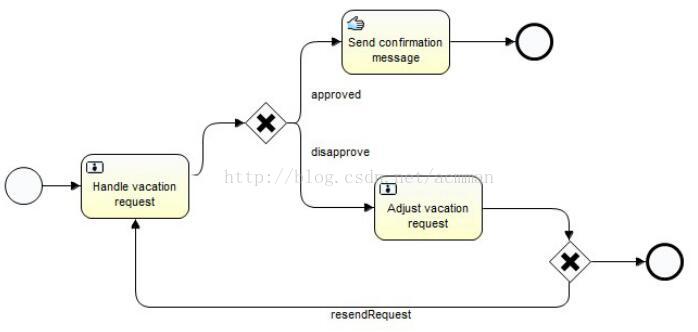

如：


我们可以看上一个图，也是请假的一个流程图，有一个开始节点，然后一个请假
的申请被提出，之后黑色叉叉代表判断，有两种决策，一个是同意，一个是拒绝。
当同意的时候，发送同意信息即可，然后结束。如果拒绝，先判断一下请假申请
是否需要修改还是直接否决，需要修改，就返回开始节点，让申请人修改后再重
新发起申请；如果否决，流程结束，至结束节点。

2.工作流引擎
ProcessEngine对象，这是Activiti工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。
工作流的API所有的调用都要用到工作流引擎。

3.BPMN
业务流程建模与标注（Business Process Model and Notation，BPMN) ，描述流程的基本符号，包括这些图元如何组合成一个业务流程图（Business Process Diagram）

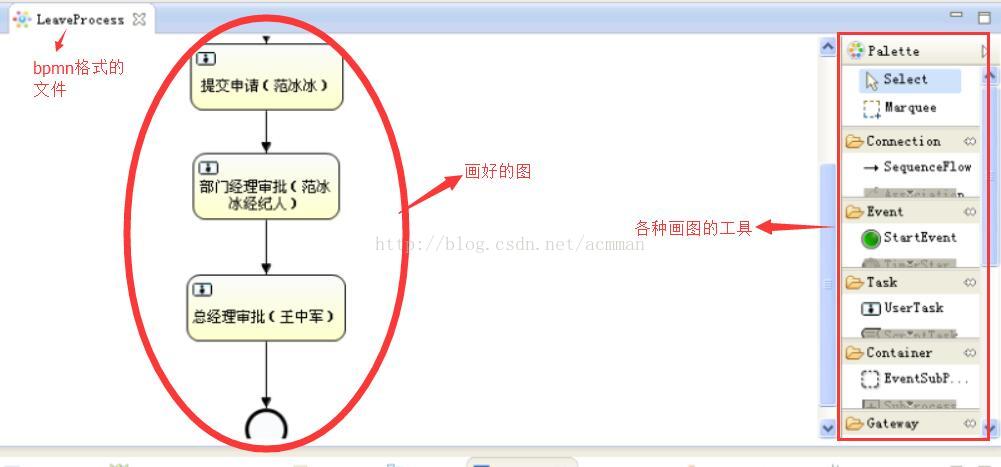

我们可以在Eclipse中使用工作流插件，来绘制bpmn图，用来描述具体的业务流程:


4.数据库
Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API对应。
ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。
ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。
ACT_ID_*: 'ID'表示identity。 这些表包含身份信息，比如用户，组等等。
ACT_HI_*: 'HI'表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。
ACT_GE_*: 通用数据， 用于不同场景下，如存放资源文件。

表结构操作：
4.1：资源库流程规则表
1)act_re_deployment 部署信息表
2)act_re_model   流程设计模型部署表
3)act_re_procdef   流程定义数据表

4.2：运行时数据库表
1)act_ru_execution 运行时流程执行实例表
2)act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
3)act_ru_task 运行时任务节点表
4)act_ru_variable 运行时流程变量数据表

4.3：历史数据库表
1)act_hi_actinst 历史节点表
2)act_hi_attachment 历史附件表
3)act_hi_comment 历史意见表
4)act_hi_identitylink 历史流程人员表
5)act_hi_detail 历史详情表，提供历史变量的查询
6)act_hi_procinst 历史流程实例表
7)act_hi_taskinst 历史任务实例表
8)act_hi_varinst 历史变量表

4.4：组织机构表
1)act_id_group 用户组信息表
2)act_id_info 用户扩展信息表
3)act_id_membership 用户与用户组对应信息表
4)act_id_user 用户信息表

这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足

4.5：通用数据表
1)act_ge_bytearray 二进制数据表
2)act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，

5.activiti.cfg.xml（activiti的配置文件）
Activiti核心配置文件，配置流程引擎创建工具的基本参数和数据库连接池参数。
定义数据库配置参数：
 jdbcUrl: 数据库的JDBC URL。
 jdbcDriver: 对应不同数据库类型的驱动。
 jdbcUsername: 连接数据库的用户名。
 jdbcPassword: 连接数据库的密码。
基于JDBC参数配置的数据库连接 会使用默认的MyBatis连接池。 下面的参数可以用来配置连接池（来自MyBatis参数）：
 jdbcMaxActiveConnections: 连接池中处于被使用状态的连接的最大值。默认为10。
 jdbcMaxIdleConnections: 连接池中处于空闲状态的连接的最大值。
 jdbcMaxCheckoutTime: 连接被取出使用的最长时间，超过时间会被强制回收。 默认为20000（20秒）。
 jdbcMaxWaitTime: 这是一个底层配置，让连接池可以在长时间无法获得连接时， 打印一条日志，并重新尝试获取一个连接。（避免因为错误配置导致沉默的操作失败）。 默认为20000（20秒）。

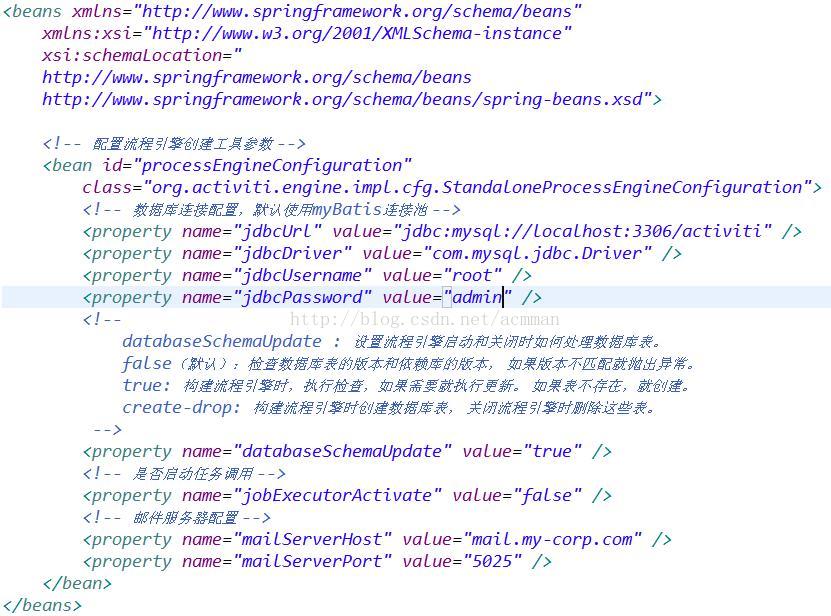

示例数据库配置：

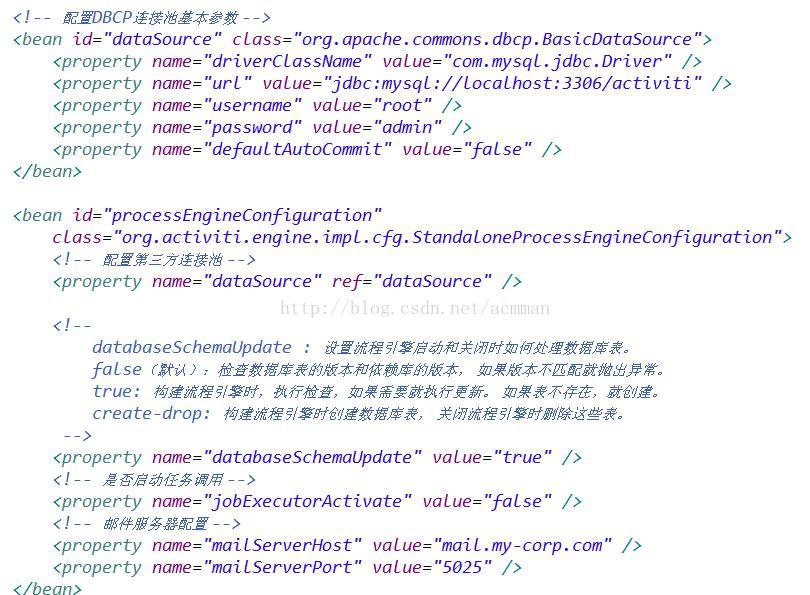

也可以使用javax.sql.DataSource。 （比如，Apache Commons的DBCP）：


6.logging.properties（日志处理）
日志的配置文件，Activiti操作数据库的时候，整合的日志文件

7.一个工作流的产生和使用过程:
1）定义工作流
首先使用插件绘制工作流的流程图，此时分别生成bpmn和png格式的文件：

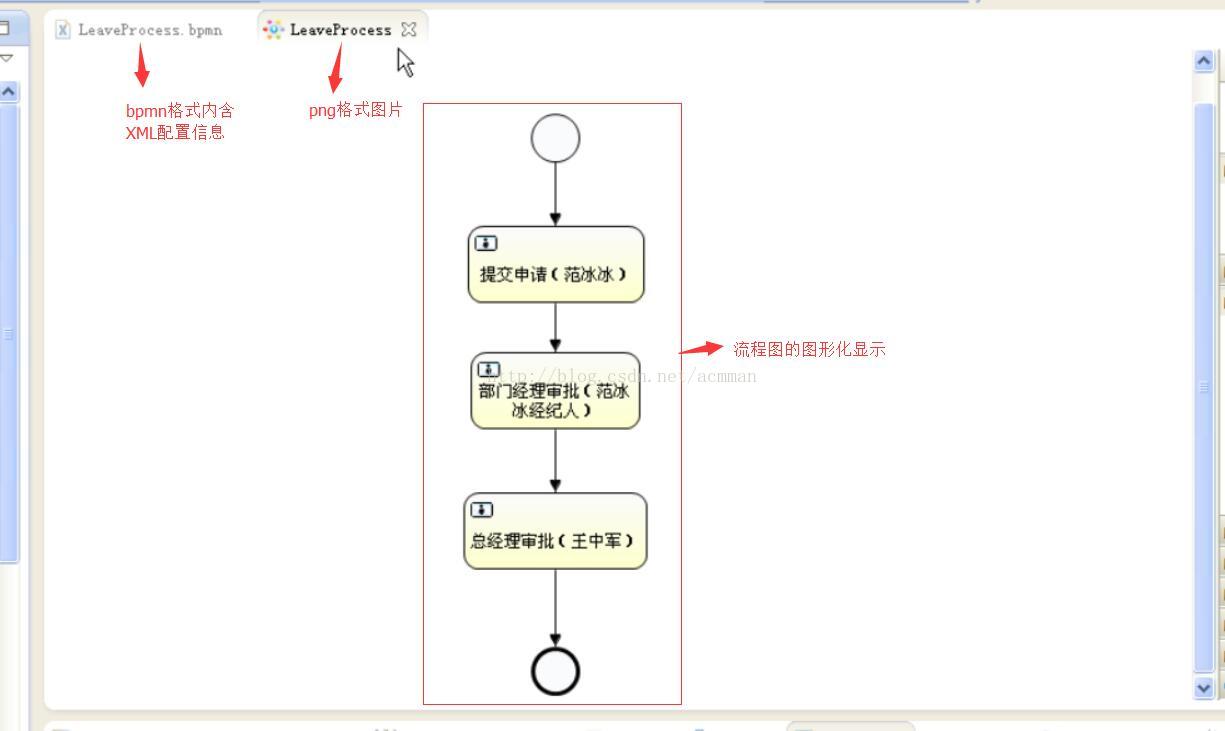

其中bpmn文件用图片方式打开类似这样:

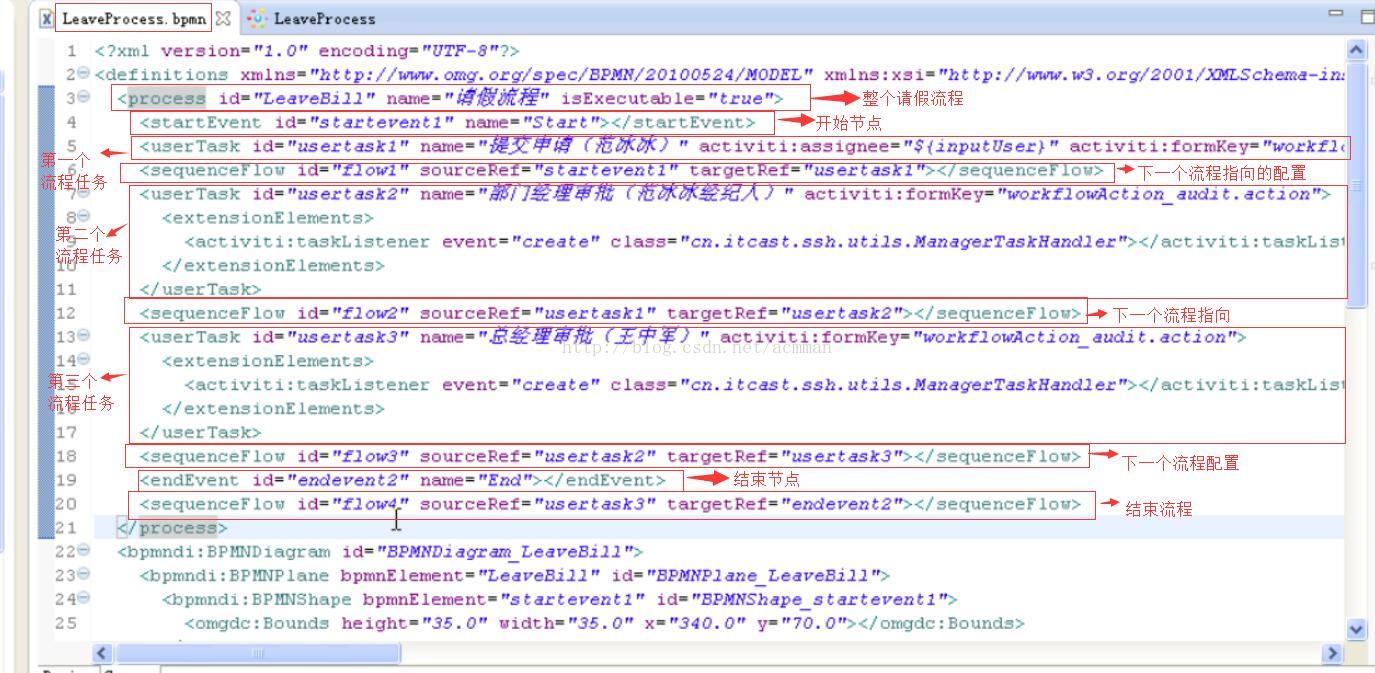

使用xml编辑器打开，可以看到bpmn格式文件的XML格式的内容：

所以，bpmn文件是给计算机进行流程和信息的传递使用的，
而png文件是给用户查看的。

以上两个文件都可以使用Eclipse插件来绘制。不需要研究他们
的生成原理，根据业务需要画出流程图即可，我们要研究的重点
是定义和管理工作流。

2）定义和管理工作流
Activiti用来存放流程数据一共使用了23张表，都是Act底层操作默认
使用MyBatis操作。

工作流Activiti的表是用来存放流程数据的，而业务数据都需要
用户自己创建和维护。

一定需要业务去关联流程，才能开发工作流系统。

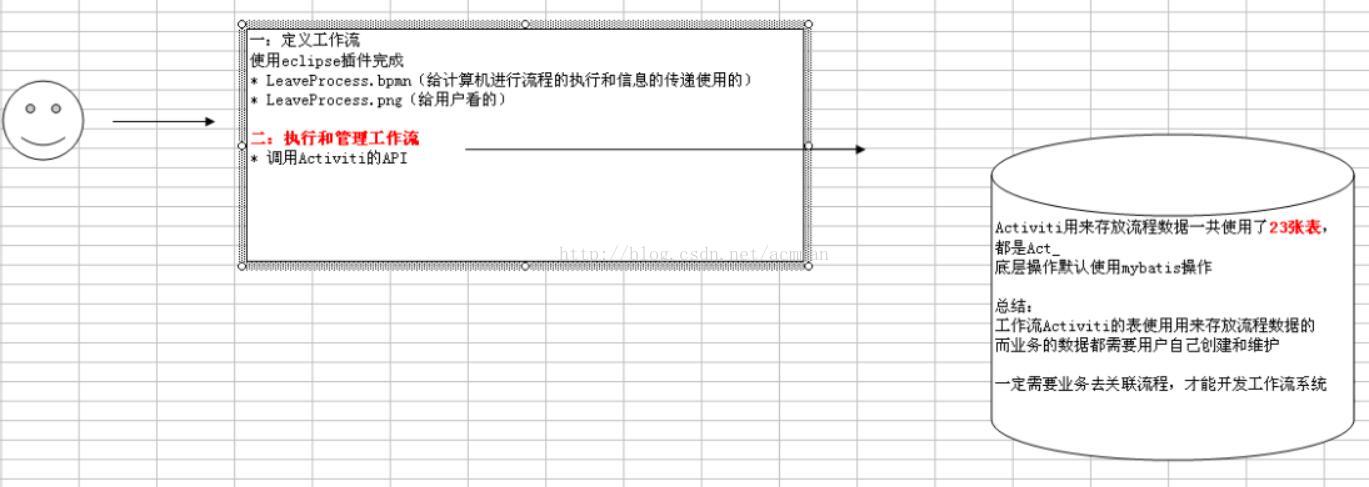

阶段性总结如图:

我们接下来介绍Activiti的开发环境和API，来逐步开发基于Activiti框架的工作流系统。
