Android第二个绕过签名认证漏洞原理

一、漏洞描述

      该漏洞最早由国内“安卓安全小分队”（http://blog.sina.com.cn/u/3194858670）发现并提交给Google，Google迅速修复了该漏洞，对应编号为bug 9695860。该漏洞是即Bluebox Security提报Android 绕过应用签名认证漏洞后又一成功绕过Android签名认证漏洞。该漏洞原理与Bluebox Security漏洞略有不同。

二、影响设备



      理论上会影响漏洞修复前所有设备。

三、漏洞原理

      了解该漏洞需要对ZIP格式有些许了解（http://www.pkware.com/documents/casestudies/APPNOTE.TXT）。

      在每个Zip文件中都有一个Central directory，Central directory中的每一项是一个File header。这个File header的结构对应到Android代码的类就是ZipEntry。File header结构中有一个偏移量指向local file header，local file header后面就紧跟着file data。接下来我们详细看一下local file header的结构：
        local file header signature     4 bytes  (0x04034b50)
        version needed to extract      2 bytes
        general purpose bit flag         2 bytes
        compression method              2 bytes
        last mod file time                    2 bytes
        last mod file date                    2 bytes
        crc-32                                     4 bytes
        compressed size                     4 bytes
        uncompressed size                 4 bytes
        file name length                      2 bytes
        extra field length                     2 bytes
        file name (variable size)
        extra field (variable size)

      可以看到，除最后2个域以外，local file header的其他域都是定长的。而这两个变长域的长度是由file name length和extra field length所确定。再次说明，紧跟在extra field后面的就是文件的数据file data了。

      Android是如何进行apk校验的呢？
      Android在进行apk文件校验时，会调到ZipFile的public InputStream getInputStream(ZipEntry entry)函数。这函数中，有这么一段：

            RAFStream rafstrm = new RAFStream(raf, entry.mLocalHeaderRelOffset + 28);
            DataInputStream is = new DataInputStream(rafstrm);
            int localExtraLenOrWhatever = Short.reverseBytes(is.readShort());
            is.close();

            // Skip the name and this "extra" data or whatever it is:
            rafstrm.skip(entry.nameLength + localExtraLenOrWhatever);
            rafstrm.mLength = rafstrm.mOffset + entry.compressedSize;
            if (entry.compressionMethod == ZipEntry.DEFLATED) {
                int bufSize = Math.max(1024, (int)Math.min(entry.getSize(), 65535L));
                return new ZipInflaterInputStream(rafstrm, new Inflater(true), bufSize, entry);
            } else {
                return rafstrm;
            }

      注意：上述代码中红色部分。localExtraLenOrWhatever就是local file header结构中的extra field length。如果这里的extra filed length的大小是大于2^15，会怎么样？
      没错，localExtraLenOrWhatever将会是负值。因此接下来，rafstrm.skip(entry.nameLength + localExtraLenOrWhatever); 这句将无法真正跳过变长域file name (variable size) 和extra field (variable size)。反而有可能呢会跳到file name (variable size)中，甚至file name (variable size)之前。当然为了攻击方便，我们还是期望它跳到file name (variable size)中。

      漏洞攻击方式：
      要改变一个apk的行为，显然攻击的目标就是apk里的classes.dex文件。对于classes.dex文件在apk文件中的local file header结构，其file name (variable size)域的内容肯定就是“classes.dex”了。注意，这里的后缀名dex，正好和dex文件开头的三个字节完全相同（不理解的，参见dex文件格式）。

   a) 利用这一点，从file name (variable size)域“classex.dex”的“.”之后开始我们可以写入一个完整的dex文件。这个dex文件必须是原apk里的classes.dex文件。只有这样才能绕过签名验证。
   b) 修改extra field length，使之为0xFFFD。因为这个值刚好为-3。根据漏洞，rafstrm.skip(entry.nameLength + localExtraLenOrWhatever); 这句就会跳到file name (variable size)域中的“.”之后。也就是一个dex文件的开始，这里必须是原dex文件内容。
   c) 修改local file header之后的file data数据。在这里写入带有攻击代码的classes.dex内容。
   d) 以上的修改会带来apk文件一些结构上的调整，比如扩充extra field域，调整file data大小等。

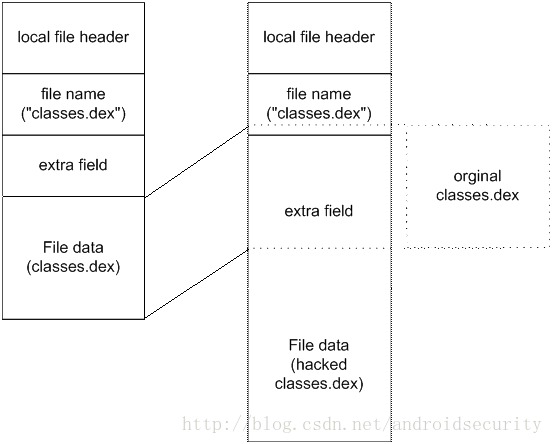

具体攻击模型，如下图。

     总的来说该攻击手段，首先利用了Android在签名验证过程中，对Zip文件相应16位域的读取时，没有考虑到大于2^15的情况。（因为java的int , short, long都是有符号数，而不像C/C++里有无符号数）。
     其次利用了Zip文件中的local file header结构的extra field域来存放原classes.dex。但这个域的大小最多只能是2^16-1，因此被攻击的Apk里的classes.dex大小必须在64K以内。否则，就无法对其进行攻击。这算是这种攻击方式的一个限制。
     最后还有一个问题补充说明：之所以这种攻击方式能成功，还在于在运行时，系统抽取的是hacked classes.dex，而在签名校验时，验证的是extra域里的classes.dex。前者是在libdex.so中实现，后者在Java层实现。是由Java层跟Native层不一致导致。
