以java project为例,首先需要导入需要的jar包:jcommon-1.0.23.jar, jfreechart-1.0.19.jar.
画饼状图示例:
package com.it.jfchart;
import java.awt.Font;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartPanel;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.plot.PiePlot;
import org.jfree.chart.title.LegendTitle;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.general.DefaultPieDataset;
import org.jfree.ui.ApplicationFrame;
import org.jfree.ui.RefineryUtilities;
/**
* jFreeChart画饼状图
* ApplicationFrame是JFreeChart中写好的一个类,使用它就可用一个单独的JFrame来显示图表
*/
public class Mypie extends ApplicationFrame {
// 字体设置
private static final Font font = new Font("simsun",Font.ITALIC,22);
public Mypie(String title) {
super(title);
setContentPane(new ChartPanel(getChart()));
}
/*
* 封装画图所需的数据集对象DefaultPieDataset
*/
private static DefaultPieDataset getDataset(){
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue("本科生", 50);
dataset.setValue("研究生", 30);
dataset.setValue("博士生", 20);
return dataset;
}
/*
* 返回JFreeChart对象
* JFreeChart对中文支持不好, 所有涉及汉字的部分,必须重新设置字体,否则显示乱码
*/
public JFreeChart getChart(){
final DefaultPieDataset dataset = getDataset();
// 有标题,无悬浮提示,无连接(true,false,false)
JFreeChart chart = ChartFactory.createPieChart("XX公司员工学历比例图", dataset,true,false,false);
/*
* 重新设置字体
*/
// 重新设置标题字体
chart.setTitle(new TextTitle("XX公司员工学历比例图",font));
// 重新设置图例字体
LegendTitle legend = chart.getLegend();
legend.setItemFont(font);
// 重新设置统计表图像字体
PiePlot plot = (PiePlot) chart.getPlot();
plot.setBackgroundAlpha(0.9f);
plot.setLabelFont(font);
return chart;
}
// 测试方法
public static void main(String[] args){
Mypie demo = new Mypie("XX公司员工学历比例图");
demo.pack();
RefineryUtilities.centerFrameOnScreen(demo);
demo.setVisible(true);
}
}

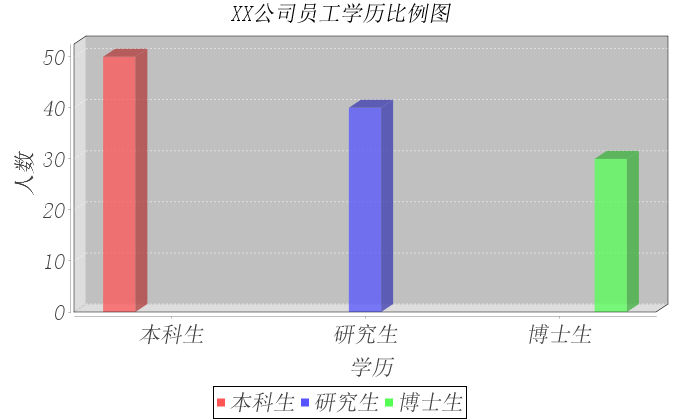

画柱状图示例:
package com.it.jfchart;
import java.awt.Font;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartPanel;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.title.LegendTitle;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.ui.ApplicationFrame;
import org.jfree.ui.RefineryUtilities;
/**
* JFreeChart画柱状图
*/
public class Mybar extends ApplicationFrame {
// 字体设置
private static final Font font = new Font("simsun",Font.ITALIC,22);
public Mybar(String title) {
super(title);
setContentPane(new ChartPanel(getChart()));
}
/*
* 封装柱状图所需的数据集对象DefaultCategoryDataset
*/
private static DefaultCategoryDataset getDataset(){
DefaultCategoryDataset dataset = new DefaultCategoryDataset();
dataset.setValue(50,"本科生","本科生");
dataset.setValue(40,"研究生","研究生");
dataset.setValue(30,"博士生","博士生");
return dataset;
}
/*
* 返回JFreeChart对象
* JFreeChart对中文支持不好, 所有涉及汉字的部分,必须重新设置字体,否则显示乱码
*/
public JFreeChart getChart(){
final DefaultCategoryDataset dataset = getDataset();
// 有标题,无悬浮提示,无连接(true,false,false)
JFreeChart chart = ChartFactory.createBarChart3D("XX公司员工学历比例图", "学历", "人数", dataset,PlotOrientation.VERTICAL,true,false,false);
/*
* 重新设置字体
*/
// 重新设置标题字体
chart.setTitle(new TextTitle("XX公司员工学历比例图",font));
// 重新设置图例字体
LegendTitle legend = chart.getLegend();
legend.setItemFont(font);
// 设置X轴坐标上的文字的字体
chart.getCategoryPlot().getDomainAxis().setTickLabelFont(font);
// 设置X轴坐标标题的字体
chart.getCategoryPlot().getDomainAxis().setLabelFont(font);
// 设置Y轴坐标上的文字的字体
chart.getCategoryPlot().getRangeAxis().setTickLabelFont(font);
// 设置Y轴坐标标题的字体
chart.getCategoryPlot().getRangeAxis().setLabelFont(font);
return chart;
}
// 测试方法
public static void main(String[] args){
Mybar demo = new Mybar("XX公司员工学历比例图");
demo.pack();
RefineryUtilities.centerFrameOnScreen(demo);
demo.setVisible(true);
}
}
以javaweb project为例,除了上述两个jar包,还需要struts2-jfreechart-plugin-2.3.24.1.jar.
struts.xml 需要定义chart结果类型:
<struts>
<package name="default" namespace="/" extends="struts-default">
<!-- 定义chart结果类型 -->
<result-types>
<result-type name="chart" class="org.apache.struts2.dispatcher.ChartResult"/>
</result-types>
...
result配置如下(饼状图):
<!-- 客户贡献统计图 -->
<action name="contriChart" class="statisreportAction" method="docontriChart">
<result type="chart">
<param name="chart">chart</param>
<param name="height">400</param>
<param name="width">700</param>
</result>
</action>
具体的Action代码如下:
// 必须加上getChart()方法
public JFreeChart getChart() {
return chart;
}
// 客户贡献统计图
public String docontriChart(){
ordHistoryList = srBiz.orderHistoryList(); //获取订单数据
DefaultPieDataset dataset = new DefaultPieDataset();
// 给dataset赋值
for (Orderhistory history : ordHistoryList) {
dataset.setValue(history.getCustomerinfo().getCName(), history.getOTotalaccount());
}
// 实例化chart
chart = ChartFactory.createPieChart("客户贡献统计图", dataset, true, false, false);
// 设置字体
chart.setTitle(new TextTitle("客户贡献统计图",font));
LegendTitle legend = chart.getLegend();
legend.setItemFont(font);
PiePlot plot = (PiePlot) chart.getPlot();
plot.setBackgroundAlpha(0.9f);
plot.setLabelFont(font);
return SUCCESS;
}
JSP页面显示(通过click事件来显示统计图):
<%--图片src中写入action名字,执行生成统计图操作 --%>
<div><img id="chart" alt="" src="contriChart" style="display:none; "></div>
js函数:
<script type="text/javascript">
// 显示统计图
function showChart(){
var imgId=document.getElementById("chart");
if(imgId.style.display=="block"){
imgId.style.display="none";
}
else{
imgId.style.display="block";
}
}
