Analysis of segment descriptor

在/kern/env.c 里面会看见GDT(global descriptor table)的定义，把用户空间的数据段，代码段与kernel 数据段代码段分离开来.



GD_** 的定义在/inc/memlayout.h 里面

会发现这里GD_KT GD_KD ... 他们都的低3bits都是0，为什么？着关乎segment descriptor的定义

CPL :current privilege level 当前特权级(存在于当前进程的段描述符里面 segement descriptor)

RPL(requested privilege level) 申请的特权级(存在于段选择符里 segment seletor)

DPL(descriptor privilege level) 段特权级，存在于段描述符里 segment descriptor

So ... 特权级?

OK,到这里 gobal descriptor的部分就讲清楚了

根据下面的定义我们可以知道GDT共有 6 个描述符，一个 SEG_NULL,kernel 数据段，kernel 代码段 ，user 数据段，user 代码段，以及任务段选符。

对于segement descriptor 怎么初始化呢？ 这里JOS采用了宏定义 SEG()

可以看到struct Segdesc的定义如下

(题外话，JOS这里采用了结构体分字段的方式，而Linux 0.11则是采用的两个long long变量来记录这些信息)

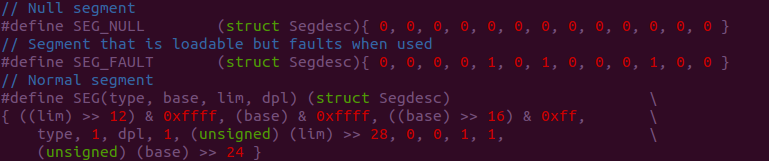

看看初始化的macro SEG

注意倒数2 3 个初始化数据都是1，这里意在指定segment的长度是 32bits的，且段内以4K为最小单位

关于struct Segdesc的初始化中有这样的代码:最后的初始化参数0指定了dpl，即0特权级(最高了)

STA_X STA_R 写明了该段的type，这里是关于type的各种类型：这些都是应用

经过上述介绍可以认识到

           内核代码段被标记为    可执行&可读

           内核数据段被标记为    可读写

           用户代码段被标记为    可执行&可读

            用户数据段被标记为   可读写

各个段的段内基地址都从0x0开始，内核段的特权级为0，用户段的特权级为3
