锤子智能前屏贴原理和华为灵犀一指贴膜原理解析

转载：
http://tieba.baidu.com/p/3354008844?referer=yz.m.sm.cn&pn=0&&red_tag=l3487526774

锤子智能前屏贴原理 灵犀一指贴膜原理解析

首先普及一个知识，以下引用来自百度：
电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO，最外层是只有0.0015mm厚的矽土玻璃保护层，夹层ITO涂层作工作面，四个角引出四个电极，内层ITO为屏层以保证工作环境。当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。

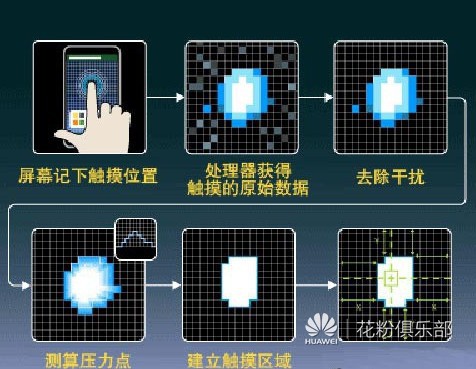

由上面的基础知识，我们知道，人触摸电容屏后，电容屏收到的数据，不单单是一个点，而是一片类似人手接触面积的区域，app所感知的点，实际上是通过手机驱动IC计算过后，得出的位置。
于是，华为就在触摸面积和形状上，做起了文章。

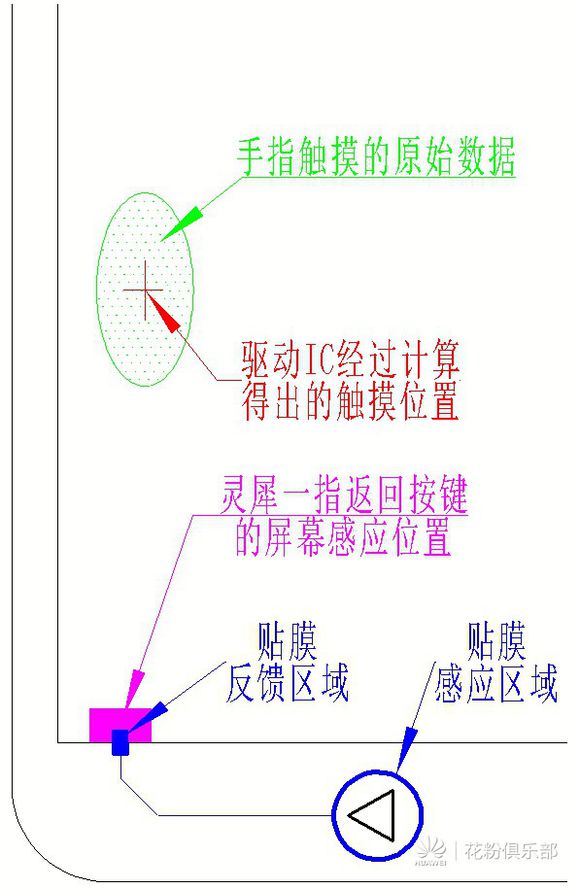

下面是我自己画出来的图，图丑，大家勉强看看：

以返回键为例，当手指触摸到返回键的时候，会碰到周边的蓝色的圈（贴膜感应区域），这个蓝色的圈与上面的蓝色小矩形块（贴膜反馈区域）相连。于是，触控IC就会收到一个矩形区域的原始数据。这与手指触摸的区域（一般是呈类椭圆形）有明显的区别，华为就是利用了这点，实现了区分贴膜信号与手指信号。
因此，发布会上，华为说的所谓系统底层的修改，实际上是触控IC驱动的修改。
触控IC现在的规则是（还是以返回键为例）：
满足以下两个条件，则触发返回操作：
1.收到的原始数据为矩形；
2.矩形区域落在了返回键的对应位置上（图中粉色区域）
以上就是灵犀一指贴膜的真正原理。
非官方FAQ：
Q：不贴膜，我用手指触摸对应的感应区域，能触发相应的操作吗？
A：不行的，因为你的触摸原始数据不是矩形。B607之前的版本能成功，估计是官方对矩形的判断规则不严谨，现在已经修正了，不贴膜是不可能触发的（除非你手指触摸区域碰巧是个矩形，这几乎不可能）。

Q：为什么粉色的区域要比蓝色矩形块大？
A：贴膜制造中，会存在误差；贴膜的时候，也会产生误差。为了兼容这些误差，所以粉色区域较大，这样就能始终保持蓝色矩形块落在粉色区域中。PS：粉色区域也是软件可调的。

Q:能通过普通软件实现灵犀一指的功能吗？
A:应该是不行的。按照android的api，是不能获取触摸的原始数据的。应用程序收到的只能是经过计算后的那个点的坐标。
