（4.2.7.2）Android PullToRefresh 分析之二、UI结构

转载请标明出处：
http://blog.csdn.net/xuehuayous/article/details/50352000
本文出自:【Kevin.zhou的博客】

前言：接着上一篇《Android PullToRefresh 分析之一、初识PullToRefresh》，这一篇主要分析UI结构，尽可能每一篇只说一点，然后将该点讲解清楚。

一、 问题思考

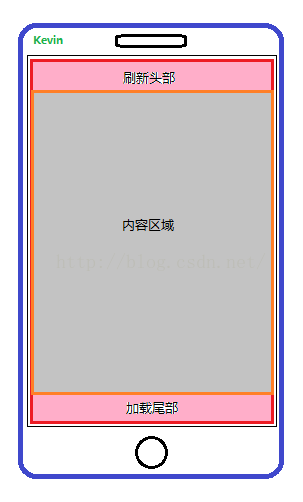

    我们首先把上一篇的一个图拿过来，来分析这三段，如果让我们封装一个刷新加载框架应该怎样写，首先提出几个问题：



• 刷新加载的方向是怎样的，通常的是竖向，万一奇葩的需求提出横向呢？
• "内容区域"应该显示什么？怎么设置才好扩展？
• 怎么判断到顶部了，要触发刷新动作？
• 怎么判断到底部了，要触发加载操作？

OK，来分析下这四个问题：

• 对于问题一，非常简单，我们可以提供设置方向的配置；
• 对于问题二，似乎比较棘手，其实也比较好扩展，我们提供一个容器，想放什么布局都可以；
• 对于问题三、四不同的控件都有判断到顶部和尾部的方法。

这样，只有在基类中将配置的方法抽象出来让不同的实现去处理就好了。

二、UI源码分析

    通过上面问题的思考，就给下面的源码分析做好了铺垫，不要骂我唐僧(太啰嗦了)，大牛请无视，只是为了让刚入门的朋友也能理清思路。还是以简单的 PullToRefreshScrollView来分析。

    来看下PullToRefreshScrollView都有哪些方法：



比较简单，只是覆盖了父类的四个方法，通过名称可以看出。

• getPullToRefreshScrollDirection() 为获取刷新加载的方向，是横向还是竖向；
• createRefreshableView() 为生成刷新加载View，这里生成的是 ScrollView；
• isReadyForPullStart() 为判断是否促发了刷新操作；
• isReadyForPullEnd() 为判断是否触发了加载操作；

是不是很眼熟，不错这就是我们提出的四个问题，也就是扩展一个控件只需要实现这四个方法就可以了。但是这几个方法是如何被调用的呢？我们来到它爸爸的类 PullToRefreshBase 瞅瞅。

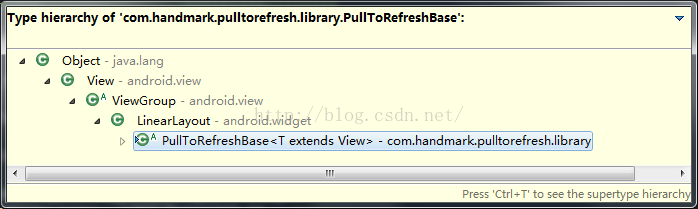

    通过类的继承关系就可以看到继承自LinearLayout，再来看下构造函数：

[java]  view plain  copy

  print ?

1. // ===========================================================
2. // Constructors
3. // ===========================================================
4.
5. public PullToRefreshBase(Context context) {
6.     super(context);
7.     init(context, null);
8. }
9.
10. public PullToRefreshBase(Context context, AttributeSet attrs) {
11.     super(context, attrs);
12.     init(context, attrs);
13. }
14.
15. public PullToRefreshBase(Context context, Mode mode) {
16.     super(context);
17.     mMode = mode;
18.     init(context, null);
19. }
20.
21. public PullToRefreshBase(Context context, Mode mode, AnimationStyle animStyle) {
22.     super(context);
23.     mMode = mode;
24.     mLoadingAnimationStyle = animStyle;
25.     init(context, null);
26. }

    可以发现，这几个构造函数都不约而同的调用了一个方法， PullToRefreshBase# init(context, attrs)；今天的主角就是它了，那它都进行了哪些初始操作呢：

[java]  view plain  copy

  print ?

1. @SuppressWarnings("deprecation")
2. private void init(Context context, AttributeSet attrs) {
3.     // ①、获取刷新加载的方向
4.     switch (getPullToRefreshScrollDirection()) {
5.         case HORIZONTAL:
6.             setOrientation(LinearLayout.HORIZONTAL);
7.             break;
8.         case VERTICAL:
9.         default:
10.             setOrientation(LinearLayout.VERTICAL);
11.             break;
12.     }
13.     ......
14.     // ②、获取配置的刷新加载模式
15.     if (a.hasValue(R.styleable.PullToRefresh_ptrMode)) {
16.         mMode = Mode.mapIntToValue(a.getInteger(R.styleable.PullToRefresh_ptrMode, 0));
17.     }
18.     ......
19.
20.     // ③、初始化刷新加载View
21.     mRefreshableView = createRefreshableView(context, attrs);
22.     // ④、将刷新加载View添加到布局
23.     addRefreshableView(context, mRefreshableView);
24.
25.     // ⑤、初始"刷新头部"和"加载外部"布局
26.     mHeaderLayout = createLoadingLayout(context, Mode.PULL_FROM_START, a);
27.     mFooterLayout = createLoadingLayout(context, Mode.PULL_FROM_END, a);
28.
29.     ......
30.
31.     // ⑥、根据刷新加载模式更新控件
32.     updateUIForMode();
33. }

    省略掉我们暂时不关心的代码，接下来主要分析标注的五段：

    ①、首先就是抽象的getPullToRefreshScrollDirection()来获取刷新加载的方向，该方法在子类中去实现，也是对应我们在思考中提出的问题一；

    ②、获取配置的刷新加载模式，有其中Mode为一个内部的枚举，有DISABLED、PULL_FROM_START、PULL_FROM_END、BOTH、MANUAL_REFRESH_ONLY即不允许刷新加载、从头部刷新、从尾部加载、刷新加载都支持、只允许手动刷新加载，对应的在布局中的配置为

[html]  view plain  copy

  print ?

1. <!-- Mode of Pull-to-Refresh that should be used -->
2. <attr name="ptrMode">
3.     <flag name="disabled" value="0x0" />
4.     <flag name="pullFromStart" value="0x1" />
5.     <flag name="pullFromEnd" value="0x2" />
6.     <flag name="both" value="0x3" />
7.     <flag name="manualOnly" value="0x4" />
8. </attr>

    ③、createRefreshableView()生成刷新加载View，该方法也是抽象的由子类去实现；

    ④、在生成刷新加载View后调用了addRefreshableView()，通过名称为加载到View结构上，

[java]  view plain  copy

  print ?

1. private void addRefreshableView(Context context, T refreshableView) {
2.     mRefreshableViewWrapper = new FrameLayout(context);
3.     mRefreshableViewWrapper.addView(refreshableView, ViewGroup.LayoutParams.MATCH_PARENT,
4.             ViewGroup.LayoutParams.MATCH_PARENT);
5.
6.     addViewInternal(mRefreshableViewWrapper, new LinearLayout.LayoutParams(LayoutParams.MATCH_PARENT,
7.             LayoutParams.MATCH_PARENT));
8. }

    把刷新加载View添加到FrameLayout上，然后将该FrameLayout 加载到自身LinearLayout上，可见这个名叫mRefreshableViewWrapper 的FrameLayout就是刷新加载View的父View。前面已经提到过，就是对应的我们在思考中提出的问题二；

    ⑤、初始"刷新头部"和"加载外部"布局，在初始化头部和尾部的时候都是调用的 createLoadingLayout()方法，只是传入的参数不同；

[java]  view plain  copy

 print ?

1. protected LoadingLayout createLoadingLayout(Context context, Mode mode, TypedArray attrs) {
2.     LoadingLayout layout = mLoadingAnimationStyle.createLoadingLayout(context, mode,
3.             getPullToRefreshScrollDirection(), attrs);
4.     layout.setVisibility(View.INVISIBLE);
5.     return layout;
6. }

    发现是调用的 LoadingAnimationStyle类的createLoadingLayout()方法，接着跟进去：

[java]  view plain  copy

 print ?

1. LoadingLayout createLoadingLayout(Context context, Mode mode, Orientation scrollDirection, TypedArray attrs) {
2.     switch (this) {
3.         case ROTATE:
4.         default:
5.             return new RotateLoadingLayout(context, mode, scrollDirection, attrs);
6.         case FLIP:
7.             return new FlipLoadingLayout(context, mode, scrollDirection, attrs);
8.     }
9. }

是根据刷新加载样式不同来生成布局，可以看到默认提供了两种样式，一个是这样的 ，另一个是这样的。
    ⑥、 最后调用了 updateUIForMode()，即根据刷新加载的模式来更新UI：

[java]  view plain  copy

 print ?

1. protected void updateUIForMode() {
2.     // We need to use the correct LayoutParam values, based on scroll
3.     // direction
4.     final LinearLayout.LayoutParams lp = getLoadingLayoutLayoutParams();
5.
6.     ......
7.
8.     if (mMode.showHeaderLoadingLayout()) {
9.         addViewInternal(mHeaderLayout, 0, lp);
10.     }
11.
12.     ......
13.
14.     if (mMode.showFooterLoadingLayout()) {
15.         addViewInternal(mFooterLayout, lp);
16.     }
17.
18.     // Hide Loading Views
19.     refreshLoadingViewsSize();
20.
21.     ......
22. }

    在这里把头部和尾部 加载到自身LinearLayout上，并隐藏头部和尾部。

    至此，怎么生成"刷新头部"、"加载尾部"及"内容区域"并将它们都加载到自身的LinearLayout上就清楚了。

三、结语

    在该篇中，我们只是搞清楚了一个问题，就是"刷新头部"、"内容部分"、"加载尾部"是如何初始化及加载到布局上，下篇《Android PullToRefresh 分析之三、手势响应》中将主要分析是如何响应手指滑动事件的。
