【STM8L】STM8L之timer2定时中断

本篇博文最后修改时间：2016年11月15日，03:03。

一、简介

本文介绍STM8L系列如何使用timer2产生定时中断。

二、实验平台

编译软件：IAR for STM8 1.42.2

硬件平台：stm8l101f3p6开发板

仿真器：ST-LINK

库函数版本：STM8L_STMTouch_Lib_V1.1.0

三、版权声明

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、实验步骤

1、工程中添加自己写的定时器2的驱动

1）写一个驱动GUA_Timer2.c （存放在工程的USER文件夹中）

//******************************************************************************
//name:             GUA_Timer2.c
//introduce:        定时器2驱动
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2016.11.15
//******************************************************************************
#include "stm8l10x.h"
#include "GUA_Timer2.h"

//******************************************************************************
//name:             GUA_Timer2_Init
//introduce:        定时器2初始化
//parameter:        none
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2016.11.15
//******************************************************************************
void GUA_Timer2_Init(void)
{
  //时钟配置
  CLK_PeripheralClockConfig(CLK_Peripheral_TIM2,ENABLE);

  //1分频，向上计数，每13us定时中断一次
  TIM2_DeInit();
  TIM2_TimeBaseInit(TIM2_Prescaler_1, TIM2_CounterMode_Up, 16*13);
  TIM2_ARRPreloadConfig(ENABLE);
  TIM2_ITConfig(TIM2_IT_Update , ENABLE);
  TIM2_Cmd(ENABLE);
}

2）写一个驱动头文件GUA_Timer2.h（存放在工程的USER文件夹中）

//******************************************************************************
//name:             GUA_Timer2.h
//introduce:        定时器2驱动的头文件
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2016.11.15
//******************************************************************************
#ifndef _GUA_TIMER2_H_
#define _GUA_TIMER2_H_

/*********************外部函数声明************************/
void GUA_Timer2_Init(void);

#endif

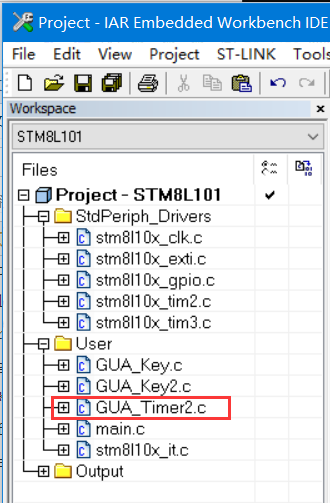

3）工程中添加GUA_Timer2.c

4）添加驱动的路径

$PROJ_DIR$\..\USER

注意USER文件夹是与“Project”等文件夹同级的自定义文件，用于存放香瓜写的代码。

2、添加库的驱动

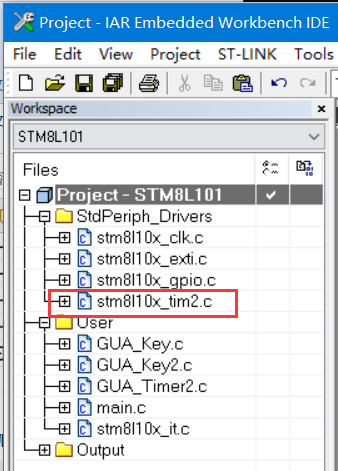

1）添加库的驱动文件

3、写中断服务函数（stm8l10x_it.c中）

1）添加头文件

#include "GUA_Timer2.h"

2）修改定时器2中断服务函数

INTERRUPT_HANDLER(TIM2_UPD_OVF_TRG_BRK_IRQHandler, 19)
{
  TIM2_ClearITPendingBit(TIM2_IT_Update);
}

暂时没有写任何处理，可自行添加。

4、应用层中调用

1）添加头文件（main.c中）

#include "GUA_Timer2.h"

2）初始化（main.c的main函数中）

  //定时器2初始化
  GUA_Timer2_Init();

五、实验结果

设置断点在定时器2的中断服务函数中，仿真并全速运行，会不断地进入中断。具体时间香瓜没有测试，先这样。

因此，实验成功。
