环境信息

操作系统：win8

Tomcat版本：Tomcat 8.0.3

Apache版本：httpd-2.2.25-win32-x86-openssl-0.9.8y

1. 安装Apache

1.1 下载Windows版Apache

Apache下载地址：http://httpd.apache.org/download.cgi

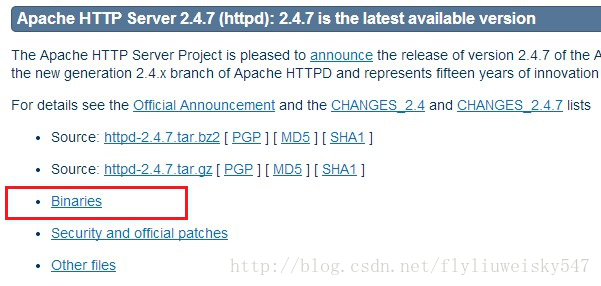

在下载页面选择”Binaries”(哪个版本下的”Binaries”均可)

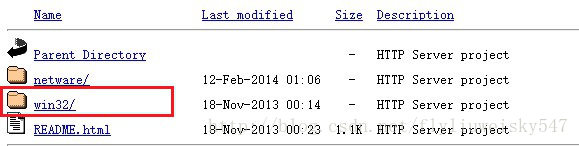

然后选择”win32/”

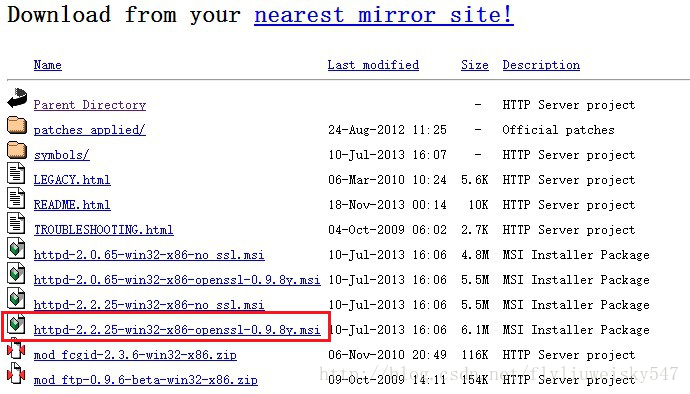

下载”httpd-2.2.25-win32-x86-openssl-0.9.8y”(Apache有两个版本”no_ssl”和”openssl”，即不支持ssl和支持ssl。选择”openssl”版是由于以后学习ssl会用到”openssl”)

1.2 安装Apache

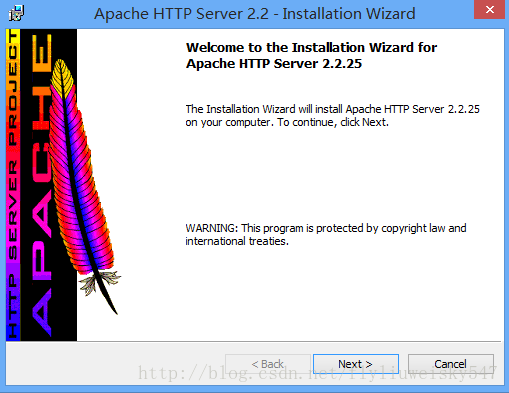

双击” httpd-2.2.25-win32-x86-openssl-0.9.8y.msi”

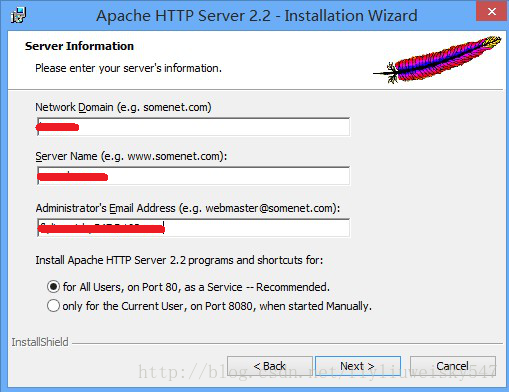

Server信息随便填

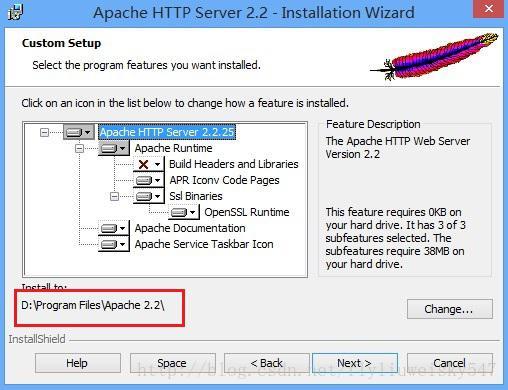

选择Custom，可以自定义Apache的安装路径

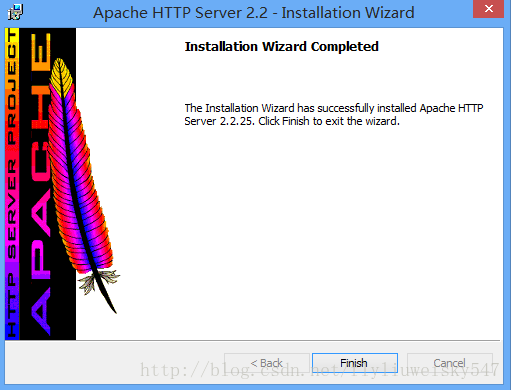

安装完成

此时，在Windows右下角可以看到Apache图标

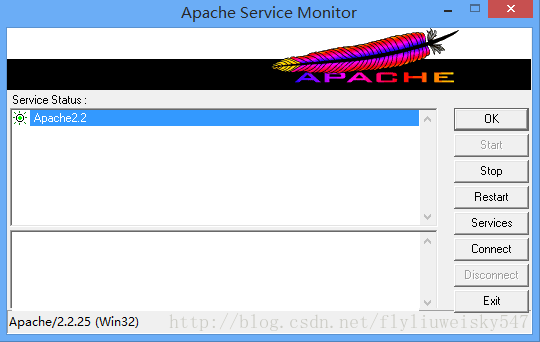

右键此图标，选择”Open Apache Monitor”，可以看到Apache Service Monitor界面

在浏览器下输入http://localhost，看到”It works”，表明Apache安装成功

1.3 修改Apache的启动类型

Apache默认是自动启动的，可以到”服务”下修改其启动类型

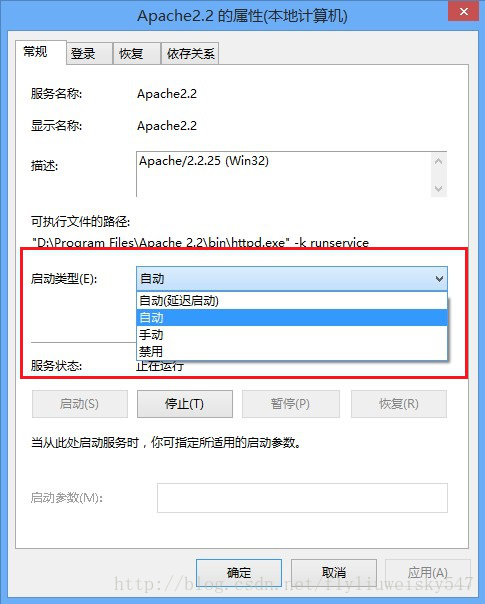

右键计算机－管理－服务和应用程序－服务，找到Apache2.2。右键Apache2.2，选择属性，修改启动类型即可

1.4 卸载Apache

打开”控制面板”，选择”卸载程序”，右键”Apache HTTP Server 2.2.25”，选择”卸载”

2. 部署Tomcat集群

2.1 创建Tomcat-Cluster目录

在D盘下新建Tomcat-Cluster文件夹，在Tomcat-Cluster下新建两个文件夹Tomcat1，Tomcat2

2.2 配置Tomcat1

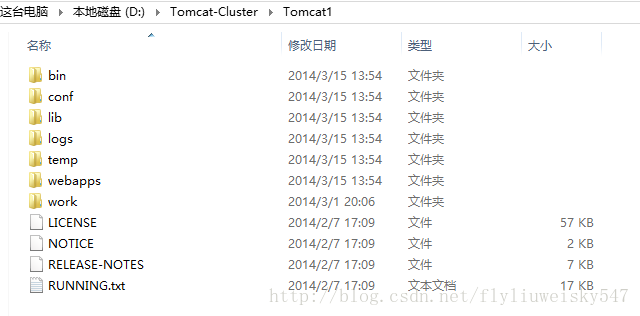

2.2.1将Tomcat(Tomcat 8.0.3文件夹)下的文件拷贝到Tomcat1

2.2.2 创建测试项目TestCluster

在D:\ Tomcat-Cluster\Tomcat1\webapps下，创建TestCluster文件夹，然后将ROOT文件夹下的WEB-INF文件夹拷贝到TestCluster下

打开TestCluster\WEB-INF\web.xml

在</web-app>上面添加<distributable/>

(设置<distributable/>，即表明集群下某一节点生成或改变的Session，将广播到该集群的其它节点)

在TestCluster文件夹下新建index.jsp

<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<%@ page import="java.text.SimpleDateFormat"%>
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN">
<html>
  <head>
    <title>TestCluster</title>
  </head>
  <body>
        Server Info:
    <%
      String dtm = new SimpleDateFormat("yyyy-MM-dd hh:mm:ss").format(new Date());
      System.out.println("["+request.getLocalAddr()+":"+ request.getLocalPort()+"]" + dtm);
      out.println("<br>["+request.getLocalAddr()+":" +request.getLocalPort()+"]" + dtm+"<br>");
    %>
    Session Info:
    <%
        session.setAttribute("name","dennisit");
        System.out.println("[Session Info] Session ID:"+session.getId());
        out.println("<br>[Session Info] Session ID:" + session.getId()+"<br>");
    %>
  </body>
</html>

2.2.3 修改Tomcat1的Server.xml(Tomcat1\conf\Server.xml)

a. 将Server标签下的8005端口改为7005，Connector标签下8080,8009端口改为7080,7009（为了避免端口冲突）

b．在Engine标签内添加jvmRoute属性，将其设置为” Tomcat1”

c．将Cluster标签的注释打开

修改后的server.xml(为了看起来简洁，删掉了Tomcat自带的注释)

<?xml version='1.0' encoding='utf-8'?>

<!--将端口号由8005改为7005 -->
<Server port="7005" shutdown="SHUTDOWN">
  <Listener className="org.apache.catalina.core.AprLifecycleListener" SSLEngine="on" />
  <Listener className="org.apache.catalina.core.JreMemoryLeakPreventionListener" />
  <Listener className="org.apache.catalina.mbeans.GlobalResourcesLifecycleListener" />
  <Listener className="org.apache.catalina.core.ThreadLocalLeakPreventionListener" />
  <GlobalNamingResources>
    <Resource name="UserDatabase" auth="Container"
              type="org.apache.catalina.UserDatabase"
              description="User database that can be updated and saved"
              factory="org.apache.catalina.users.MemoryUserDatabaseFactory"
              pathname="conf/tomcat-users.xml" />
  </GlobalNamingResources>
  <Service name="Catalina">

	<!--将端口号由8080改为7080 -->
	<Connector port="7080" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />

	<!--将端口号由8009改为7009 -->
	<Connector port="7009" protocol="AJP/1.3" redirectPort="8443" />

	<!--在Engine标签添加jvmRoute属性-->
	<Engine name="Catalina" defaultHost="localhost" jvmRoute="Tomcat1">

	  <!--将Cluster标签的注释去掉-->
	  <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>

	  <Realm className="org.apache.catalina.realm.LockOutRealm">
        <Realm className="org.apache.catalina.realm.UserDatabaseRealm"
               resourceName="UserDatabase"/>
      </Realm>
	  <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">
		<Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
               prefix="localhost_access_log" suffix=".txt"
               pattern="%h %l %u %t "%r" %s %b" />
      </Host>
    </Engine>
  </Service>
</Server>

2.3 配置Tomcat2

将Tomcat1下的文件拷贝到Tomcat2

修改Tomcat2的Server.xml

a.将端口7005,7080,7009改为9005,9080,9009

b.Engine标签内的jvmRoute改为” Tomcat2”

2.4 启动Tomcat集群

(如果之前配置过Tomcat的环境变量，要先将Tomcat的环境变量删除)

双击Tomcat1\bin\startup.bat、Tomcat2\bin\startup.bat

在浏览器下输入：http://localhost:7080/TestCluster/index.jsp，即可访问集群下Tomcat1节点的TestCluster

在浏览器下输入：http://localhost:9080/TestCluster/index.jsp，即可访问集群下Tomcat2节点的TestCluster

可以看到Tomcat1、Tomcat2两个节点的Session一样

3. 整合Apache与Tomcat集群

整合Apache与Tomcat集群可以使用mod_proxy_balancer也可以使用mod_jk

3.1 使用mod_proxy_balancer

a. 在D:\Program Files\Apache 2.2\conf下新建mod_proxy_balancer.conf

LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
LoadModule proxy_connect_module modules/mod_proxy_connect.so
LoadModule proxy_http_module modules/mod_proxy_http.so
<Proxy balancer://TestCluster>
BalancerMember ajp://127.0.0.1:7009 loadfactor=1
BalancerMember ajp://127.0.0.1:9009 loadfactor=1
#BalancerMember http://127.0.0.1:7080 loadfactor=1
#BalancerMember http://127.0.0.1:9080 loadfactor=1
</Proxy>
ProxyPass / balancer://TestCluster/

LoadModule－加载模块

Proxy－负责定义代理，该代理下可以包含多个处理请求的节点

BalancerMember－处理请求的节点(设置ajp、http均可)

loadfactor－权重。某一节点的权重越大，分配到该节点的请求越多

ProxyPass －Apache向Proxy转发请求的条件(ProxyPass /*.jsp balancer://TestCluster/，表明Apache将http://localhost/下的所有jsp请求转发给balancer://TestCluster/处理)

b. 修改httpd.conf

打开httpd.conf(Apache 2.2\conf\httpd.conf)，在尾部添加一行代码

include conf/mod_proxy_balancer.conf

c. 测试

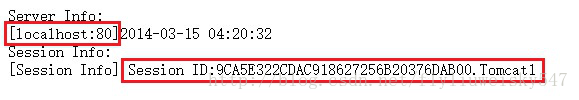

重启Apache，然后在浏览器下输入http://localhost/TestCluster/index.jsp，可看到如下页面

刷新之后，看到如下页面

两次请求，分别转发到了Tomcat1节点、Tomcat2节点，并且两个节点的Session一样

3.2 使用mod_jk

a. 下载Windows版mod_jk.so

Windows版mod_jk.so下载地址：http://tomcat.apache.org/download-connectors.cgi

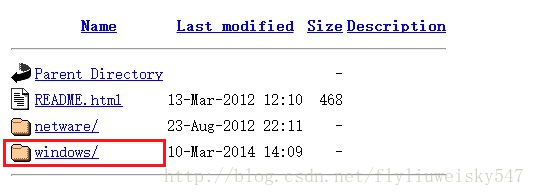

点击页面的” Binary Releases”，然后点击”windows/”

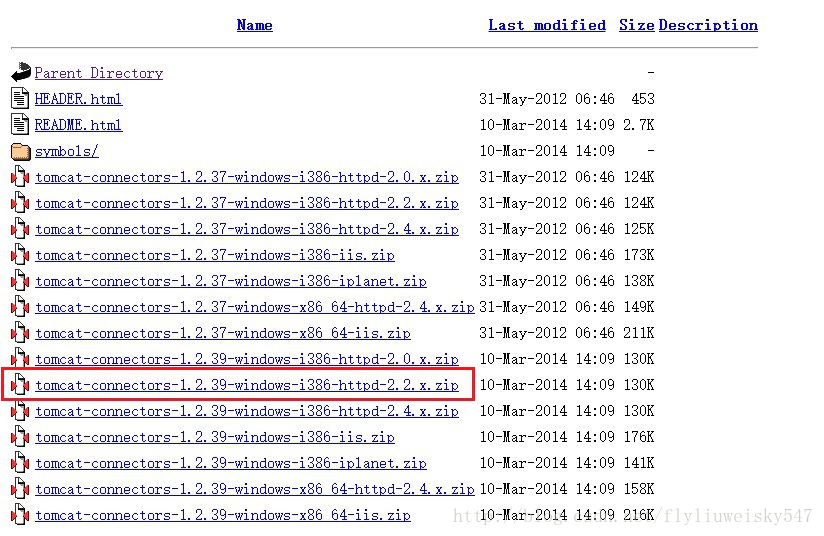

下载”tomcat-connectors-1.2.39-windows-i386-httpd-2.2.x.zip”

解压该文件，可得到”mod_jk.so”。将”mod_jk.so”拷到Apache 2.2\modules目录下

b. 在Apache 2.2\conf下新建workers.properties

worker.list=controller,Tomcat1,Tomcat2
#========Tomcat1========
worker.Tomcat1.port=7009
worker.Tomcat1.host=localhost
worker.Tomcat1.type=ajp13
worker.Tomcat1.lbfactor=1
#========Tomcat2========
worker.Tomcat2.port=9009
worker.Tomcat2.host=localhost
worker.Tomcat2.type=ajp13
worker.Tomcat2.lbfactor=1
#========controller========
worker.controller.type=lb
worker.controller.balanced_workers=Tomcat1,Tomcat2
worker.controller.sticky_session=false

(如果worker.controller.sticky_session设为true，则同一用户的同一session始终和一个Tomcat节点交互)

c. 在Apache 2.2\conf下新建mod_jk.conf

LoadModule jk_module modules/mod_jk.so
JkWorkersFile conf/workers.properties
JkMount /* controller

JkWorkersFile－workers.properties的位置

JkMount－Apache将http://localhost/下的所有请求转发给controller处理

d. 修改httpd.conf

打开httpd.conf(Apache 2.2\conf\httpd.conf)，将尾部的include conf/mod_proxy_balancer.conf注释掉，并添加一行代码

include conf/mod_jk.conf

e. 测试

重启Apache，然后在浏览器下输入http://localhost/TestCluster/index.jsp，可看到如下页面

刷新之后，看到如下页面

两次请求，分别转发到了Tomcat1节点、Tomcat2节点，并且两个节点的Session一样

Apache和Tomcat集群整合后，Apache是接收请求的入口，它根据设置的转发请求条件，决定将哪些请求转发个Tomcat处理

通常的应用场景为：Apache作为Web Server，它只负责处理静态页面，而动态页面会交给Tomcat(App Server)处理

参考文章：

http://blog.csdn.net/lifetragedy/article/details/7712691

http://www.cnblogs.com/leader_89/archive/2011/08/01/2109181.html
