STM8S---选项字节(Option Byte)写操作之IO复用

功能实现目标

  通过对选项字节的写操作来实现TIM2的CH3通道的PWM输出IO复用，可以设置为PA3或者PD2输出。
通过STVP方式操作链接

选项字节

  选项字节包括芯片硬件特性的配置和存储器的保护信息，这些字节保存在存储器中一个专用的块内。除了ROP（读出保护）字节，每个选项字节必须被保存两次，一个是通常的格式（OPTx）和一个用来备份互补格式的（NOPTx）。选项字节可以通过应用程序在IAP模式下修改，但是ROP选项只能在ICP模式（通过SWIM）下被修改。有关SWIM编程过程的内容可以参考STM8S闪存编程手册（PM0051）和STM8 SWIM通信协议和调试模块用户手册（UM0470）。

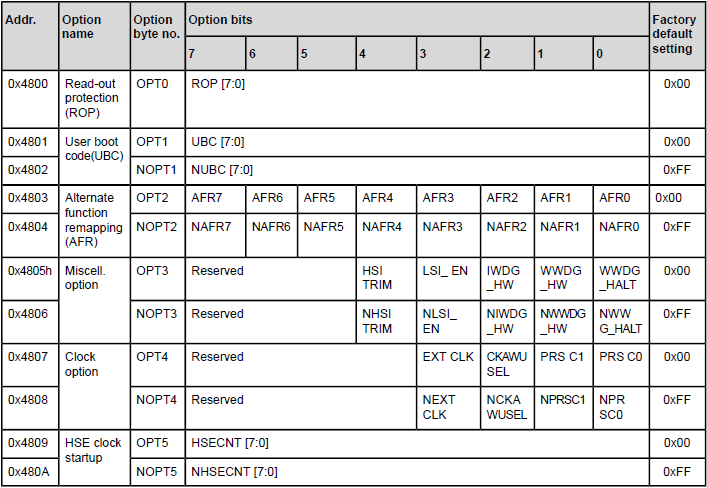

  不同的芯片的选项字节大小不一样，具体的可以参考芯片数据手册。如用STM8S103F3来举例，选项字节如下：

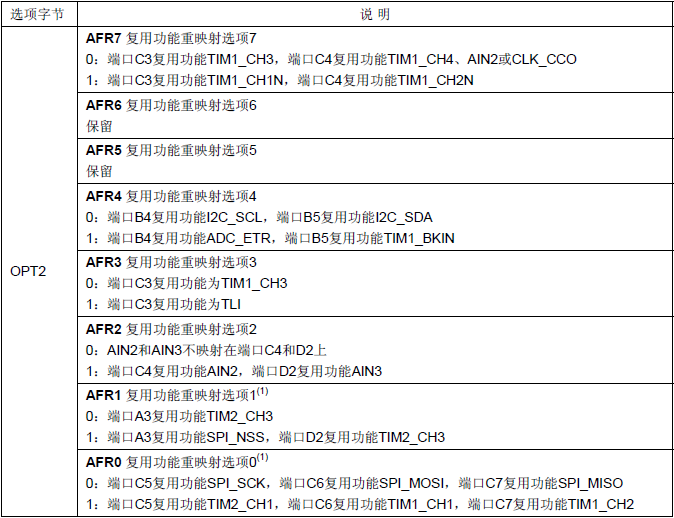

  STM8S103F对于20脚封装的产品的复用功能重定义位：

  由此可知我们要将OPT2字节中的AFR1位进行写操作，通过写0，则端口A3复用功能TIM2_CH3，通过写1，端口D2复用功能TIM2_CH3。接下来通过程序实现这个功能，可以修改AFR1的值来看PWM输出是否切换了管脚，如果能，则是实现了写操作。
  选项字节存放在EEPROM中，所以可以通过读写EEPROM一样的操作方式来修改选项字节。应用程序可以直接向目标地址进行写操作。地址从上面的图中我们已经知道了：0x4803,0x4804。寄存器的配置可以查阅参考手册（RM0016）。

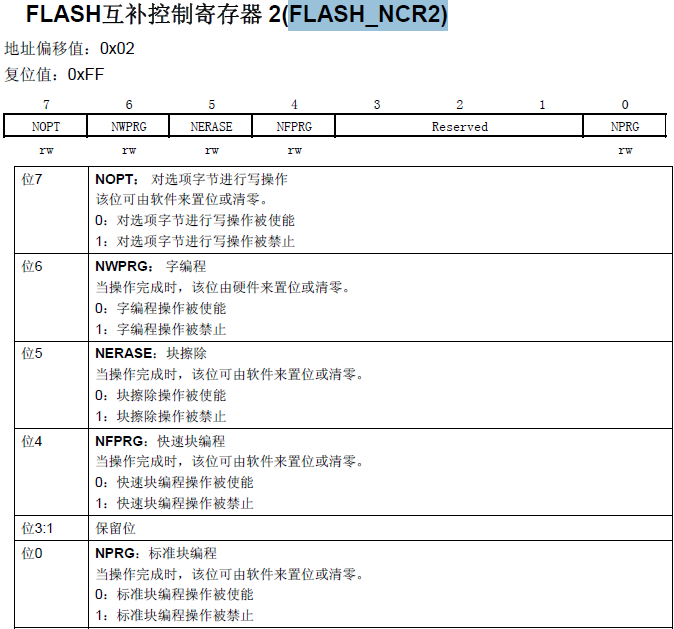

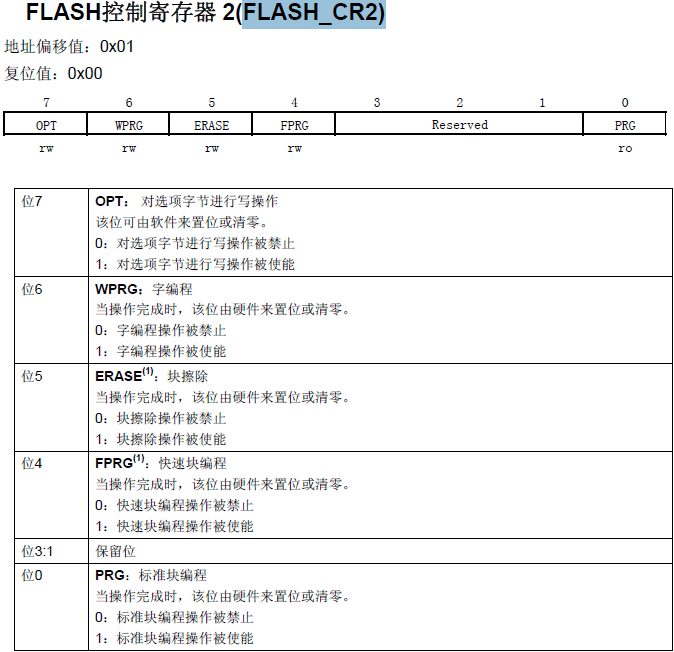

  相关寄存器操作：

测试程序实现

  注意：实现程序擦写Option Bytes时，不能运行应用程序，否则会出现错误！不过还是觉得这点麻烦啊，还不如用STVP来擦写，要是能够放在应用程序中共存来擦写就好了，用程序实现复用就这么麻烦吗？希望能探索找到好的方法，最后只找到了个不靠谱的，就是在擦写后加上延时，但是这个时管用时不管用。还是再查阅资料看看是怎么回事？

  但是用STVP擦写时又遇到了这个错误：

Error : Error on Op
