【RAC】双节点RAC搭建

本文主要是双节点的RAC进行搭建，根据黄伟老师的视频进行总结和使用。

搭建环境：

1.两台安装好Linux_x64系统的服务器

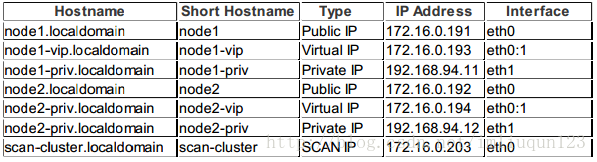

2.IP设置

注意：Priv-IP的IP是自己一个网段，而剩下的SCAN-IP，VIP，Public-IP必须要在同一个网段下

3.设置hostname分别为node1，node2,。

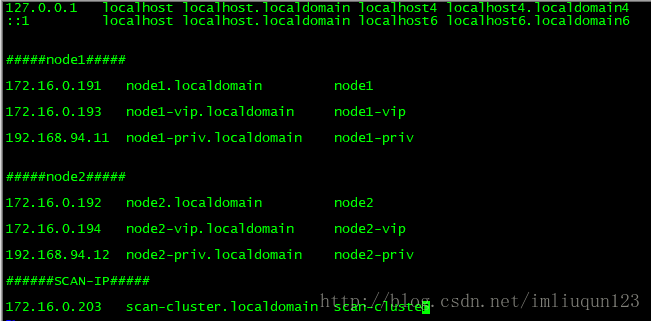

4.配置/etc/hosts文件

注意：scan-ip不能用“_”来进行命名！两个节点都要配置hosts文件

5.配置DNS服务器，确认SCAN-IP可以被解析，这里的DNS服务器是单独的，不是两个节点的服务器。

这里使用IP为：172.16.0.176来进行配置DNS服务器

5.1首先安装DNS服务所需要的安装包

bind*(主要有bind-,bind-chroot)

5.2配置/var/chroot/etc/named.conf

①生成一个named.conf

内容如下：

options {

directory "/var/named";

};

zone "." in {

type hint;

file "/dev/null";

};

zone "localdomain" in {

type master;

file "localdomain.zone";

};

zone "localhost" in {

type master;

file "localhost.zone"

}

zone "0.16.172.in-addr.arpa" in {

type master;

file "0.16.172.in-addr.arpa";

};

②配置正，反向解析数据库文件

在/var/named/chroot/var/named路径下进行配置

复制正向解析文件和反向解析文件

/var/named/chroot/var/named/localdomain.zone复制为正向解析文件

/var/named/chroot/var/named/named.local复制为反向解析的文件为0.16.172.in-addr.apra的反向解析数据文件

cp -p named.local 0.16.172.in-addr.arpa

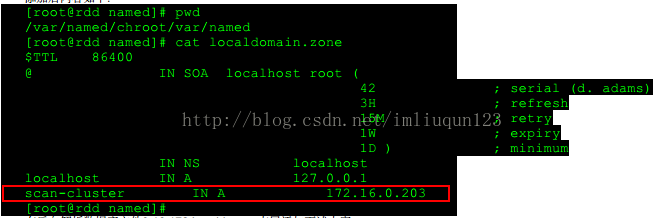

③正向解析文件localdomain.zone文件中的末尾添加如下内容

④反向解析数据库文件0.16.172.in-addr.arpa最后下面添加如下内容

⑤启动DNS服务解析SCAN-IP

#/etc/init.d/named start

#/etc/init.d/named status

⑥分别向两个节点的/etc/resolv.conf中添加如下的配置信息

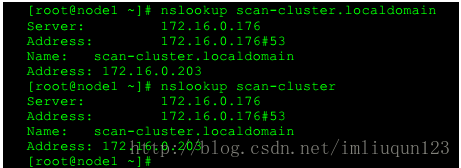

⑦在node1上和node2上分别解析SCAN-IP是否成功

node1:

IP的正向解析，反向解析，长域名解析和短域名解析

node2：

如果可以通，证明DNS配置的没有问题

6.创建用户，修改用户密码，修改用户配置文件

这里我们可以通过运行1preusers.sh来完成创建用户，组。

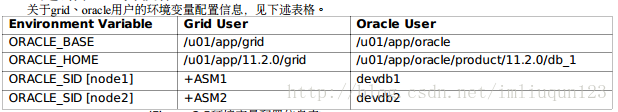

注意：在node2上运行脚本时，需要将grid用户的环境变量ORACLE_SID修改为+ASM2,oracle用户的环境变量中ORACLE_SID修改为devdb2，ORACLE_HOMENAME修改为node2.localdomain

7.创建路径，修改文件权限

可以通过执行脚本2predir.sh来完成相关路径，权限的创建

8.修改/etc/security/limits.conf，配置oracle，grid用户的shell权限

通过执行3prelimits.sh来完成

9.修改/etc/pamd./login配置文件

通过执行4prelogin.sh来完成

10.修改/etc/profile文件

通过5preprofile.sh来完成

11修改内核参数

通过执行6presysctl.sh来完成

注：以上操作均可根据官方文档来进行配置

脚本下载地址：http://download.csdn.net/detail/imliuqun123/9912096

同样node2执行上述的6~11步骤

12.配置oracle，grid用户ssh对等性

其实在安装软件的时候回提示oracle自动配置ssh对等性，但是建议在安装之前完成手动配置

node1:

#su - oracle

$env | grep ORA

查看下ORACLE_SID,ORACLE_HOME,ORACLE_BASE是否正确

$mkdir ~/.ssh

$chmod 700 ~/.ssh

$ssh-keygen -t rsa（一路回车）

$ssh-keygen -t dsa（一路回车）

node2：

#su - oracle

$env | grep ORA

查看下ORACLE_SID,ORACLE_HOME,ORACLE_BASE是否正确

$mkdir ~/.ssh

$chmod 700 ~/.ssh

$ssh-keygen -t rsa（一路回车）

$ssh-keygen -t dsa（一路回车）

node1：

#su - oracle

$id

查看是否是oracle用户

$cat ~/.ssh/id_rsa.pub >> ~/.ssh/authorized_keys

$cat ~/.ssh/id_dsa.pub >> ~/.ssh/authorized_keys

$ssh node2 cat ~/.ssh/id_rsa.pub >> ~/.ssh/authorized_keys

$ ssh node2 cat  ~/.ssh/id_dsa.pub >> ~/.ssh/authorized_keys

$scp ~/.ssh/authorized_keys node2: ~/.ssh/authorized_keys

验证oracle ssh对等性：

在node1上和node2上分别执行下面的命令，第一次连接需要输入密码，以后就不需要输入密码了

node1:

$id

$ssh node1 date

$ssh node2 date

$ssh node1-priv date

$ssh node2-priv date

$ssh node1.localdomain date

$ssh node2.localdomain date

$ssh node1-priv.localdomain date

$ssh node2-priv.localdomain date

node2:

$id

$ssh node1 date

$ssh node2 date

$ssh node1-priv date

$ssh node2-priv date

$ssh node1.localdomain date

$ssh node2.localdomain date

$ssh node1-priv.localdomain date

$ssh node2-priv.localdomain date

同理，上gird用户下创建对等性仿照第12步骤

id应该显示grid，node1和node2的ssh互通

13.创建ASM磁盘

配置好共享磁盘后，需要将这些磁盘格式化，然后用asmlib将其设置为ASM磁盘，用来存放OCR和Voting Disk和数据库用

注意：因为是共享磁盘，在其中一个节点上格式化就可以，接下来我们选择在node1上格式化

这里我们用asmlib软件来创建ASM磁盘，而不使用raw disk，而且从11gR2开始,OUI的图形化界面已经不再支持raw disk

13.1格式化共享磁盘

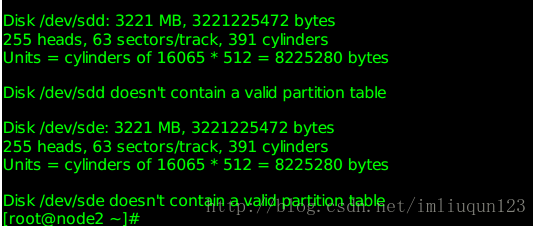

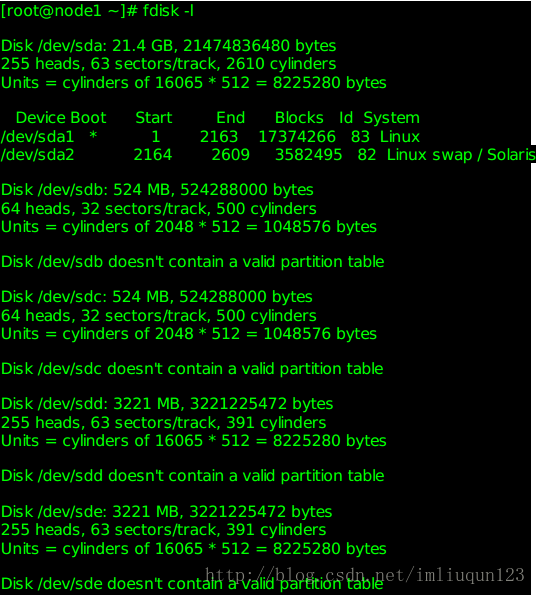

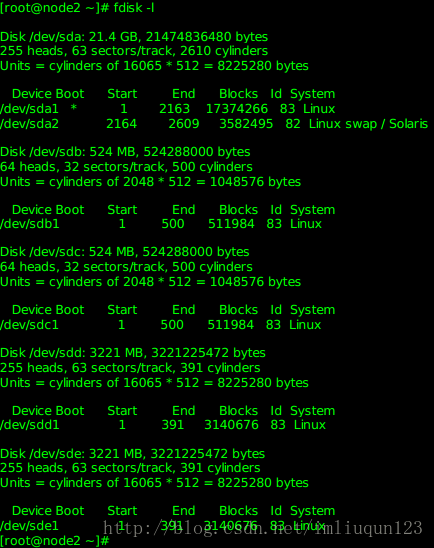

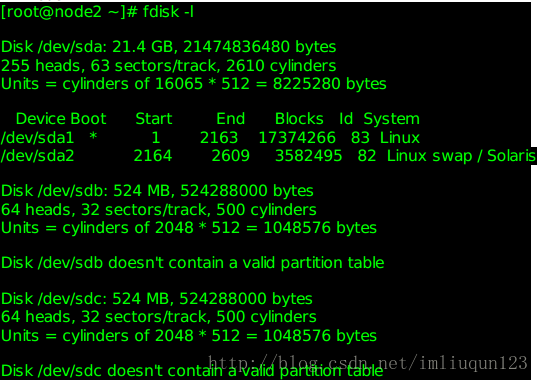

用root分别在两个节点上执行fdisk -l命令，查看分区信息

node1：

node2:

可以看到上述两个节点的信息都是一致的

/dev/sdb,/dev/sdc,/dev/sdd,/dev/sde这四块磁盘是没有分区信息的，需要设置的就是这四块磁盘

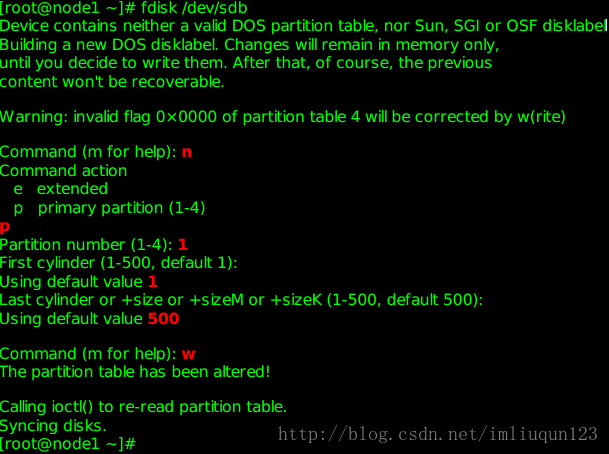

在node1上设置这4块磁盘：

重复上述步骤，完成其余三块磁盘的分区

完成之后两个节点的效果应该是这样：

格式化只需要在其中一个节点做就可以！

13.2 安装asm需要的rpm包

上oracle官网下载需要的rpm包（注意内核版本，操作系统）

oracleasm-support

oracleasm

oracleasmlib

安装的顺序要oracleasm-support > oracleasm > oracleasmlib

安装完成后确认rpm -qa | grep asm

执行命令查看asm状态

/usr/sbin/oracleasm status  或者 /etc/init.d/oracleasm status  前者推荐使用，后者是oracle10g中进行asm配置的命令

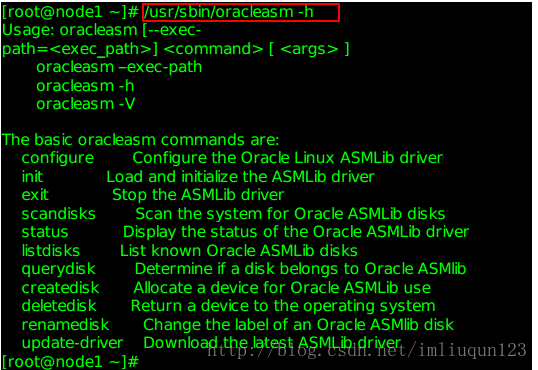

①查看帮助：

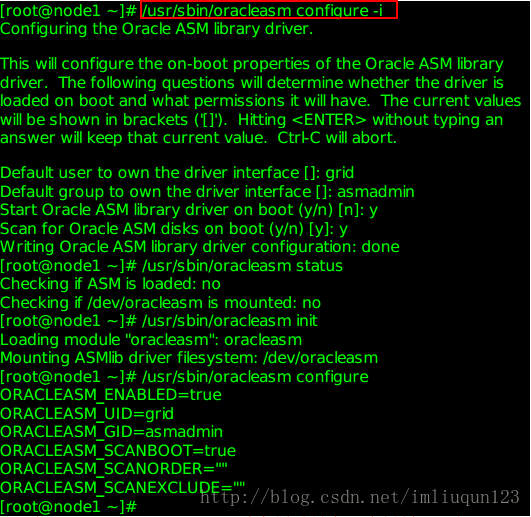

②配置asm：

说明：/usr/sbin/oracleasm configure -i命令进行过配置时，用户配置为grid，组为asmadmin，启动ASM library driver驱动服务，并且将其配置为随着操作系统的启动而自动启动

配置完成后，要执行/usr/sbin/oracleasm init命令来加载oracleasm内核模块

node2上也要执行②，完成asm服务的配置

安装asm就是为了将来安装grid和创建oracle库的时候提供存储

说明：只需要在一个节点上创建ASM磁盘即可，创建完成之后，在其他节点上执行/usr/sbin/oracleasm scandisks之后，就可以看到ASM磁盘

14.配置ASM磁盘

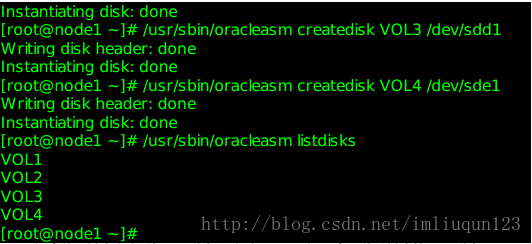

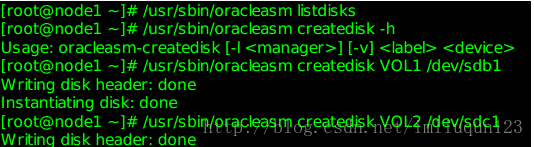

14.1执行/usr/sbin/oracleasm createdisk来创建ASM磁盘

根据上面的图片可以看到创建出了4块ASM磁盘,但是node2上还是看不到刚创建的ASM磁盘

node2要执行扫描磁盘才可以(root用户)

#/usr/sbin/oracleasm scandisks

扫描后就可以看到了：

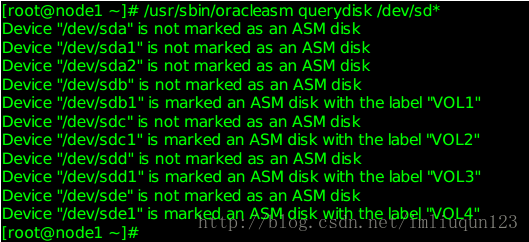

如何确定ASM磁盘和物理磁盘对应的关系：

以上ASM磁盘就完成了。

15.解压安装介质

11g中的三个压缩包要全部解压，前两个是oracle的安装介质，第三个是grid的安装介质

为了方便，可以将解压出来的database文件放到oracle的家目录中，解压出来的grid文件放到grid的家目录中

16.安装之前预检查配置信息

安装grid之间，先利用CVU检查CRS的安装前环境

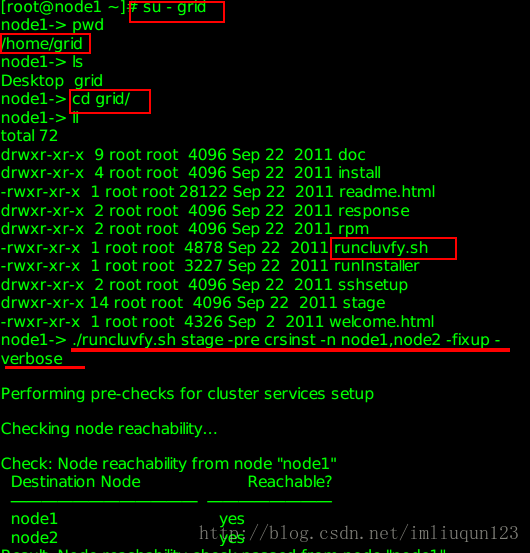

①使用CVU检查CRS的安装前环境：

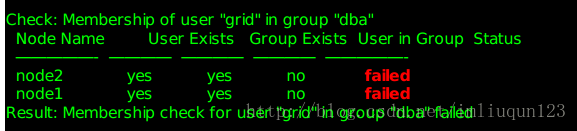

根据上面的预检测可以看出grid不属于dba组，但是，oracle自动给我提供了脚本修复/tmp/CVU_11.2.0.3.0_grid/runfixup.sh

node1和node2

执行脚本，进行修复

修复完之后重新检查：

node1:

./runcluvfy.sh stage -pre crsinst 0n node1,node2 -fixup - verbose

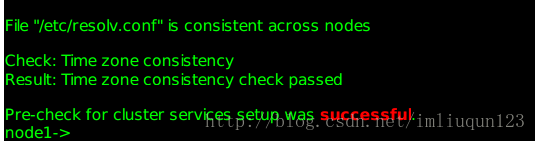

结果显示成功后则真正的成功了

17.正式安装gird infrastructure

①以grid用户登陆图形界面，执行/home/grid/grid/runInstaller，进入安装界面

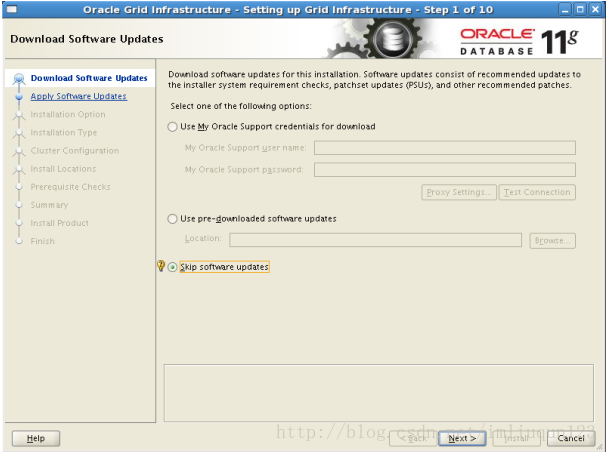

②跳过软件更新，next

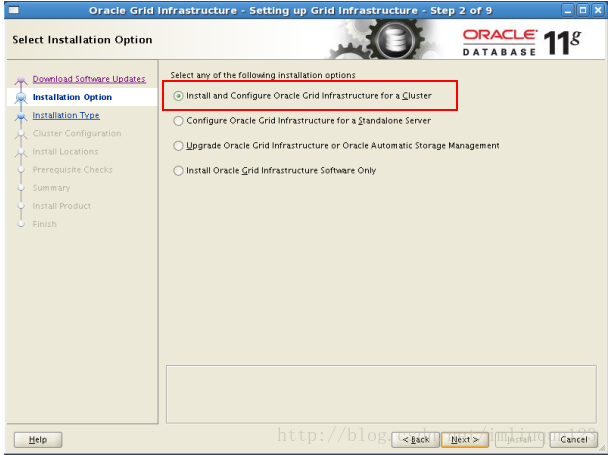

③选择集群grid infrastructure next

④选择高级安装，下一步

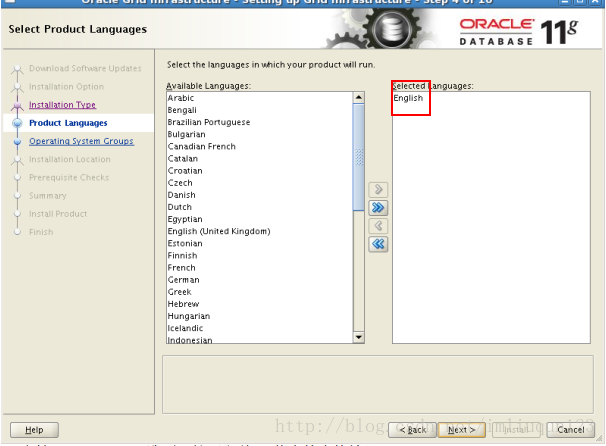

⑤语言选默认，或者可以添加simple chinese，next

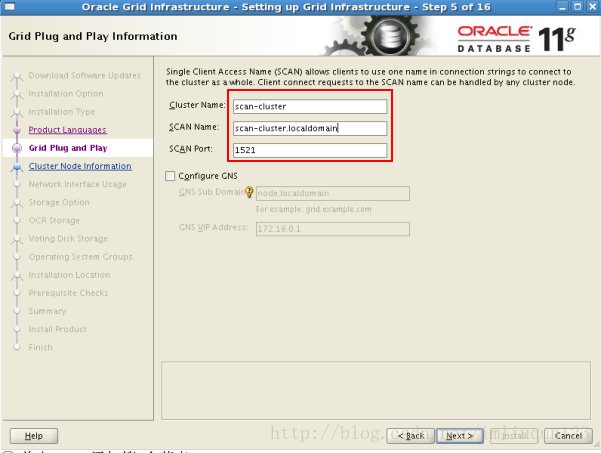

⑥去掉configure GNS选项，准确输入集群名称，scan-name和scan的端口

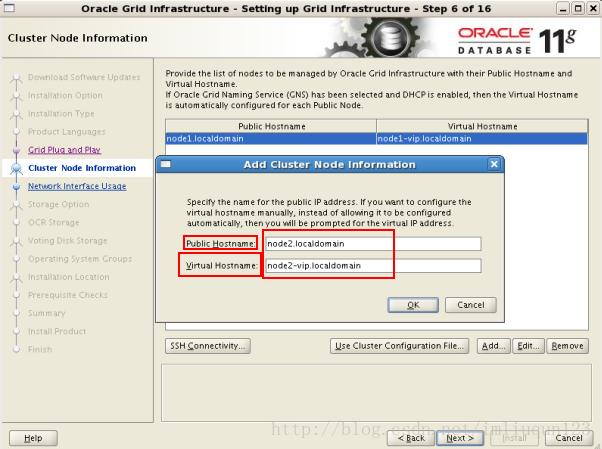

⑦单击添加，添加第2个节点，下一步

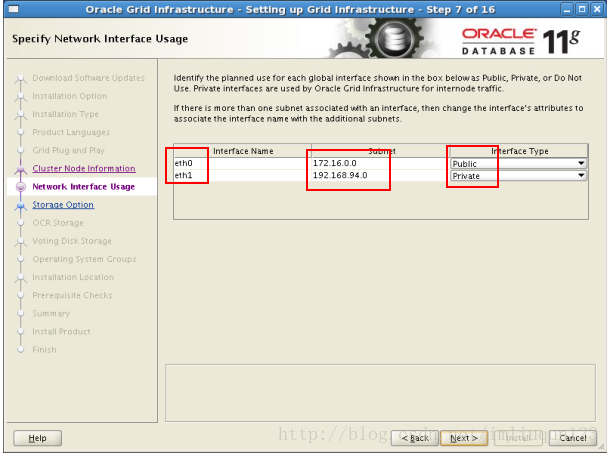

⑧确认网络接口，一定要看准后在填写，下一步

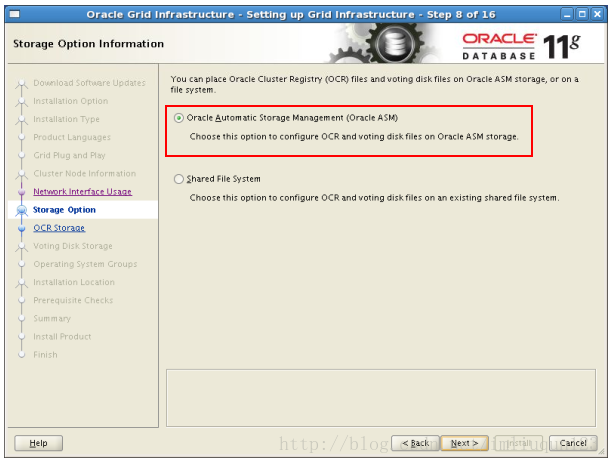

⑨选择ASM存储，下一步

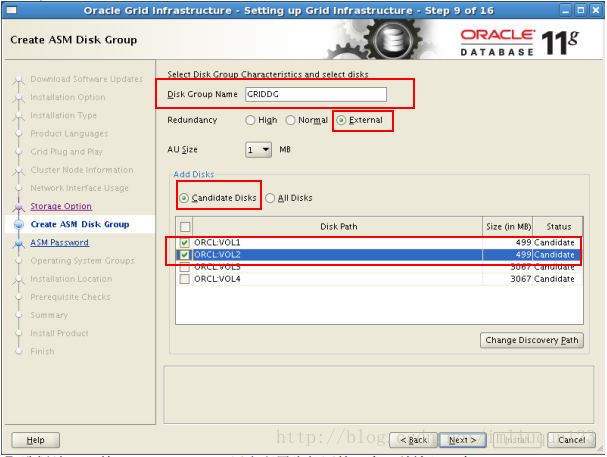

⑩输入ASM磁盘组名，这里命名为GRIDDG,冗余策略选择External，AU大小选择默认1M，ASM磁盘选择VOL1，VOL2,next

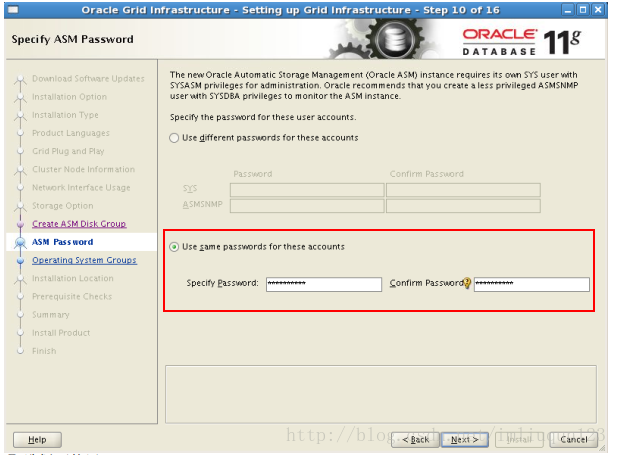

⑪选择给ASM的SYS,ASMSNMP用户配置为相同的口令，下一步

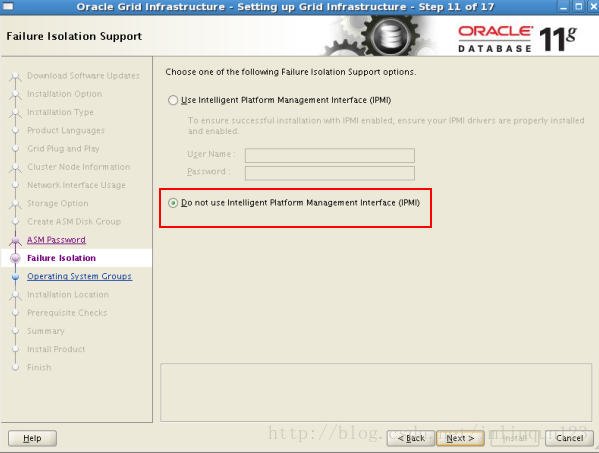

⑫不使用IPMI，下一步

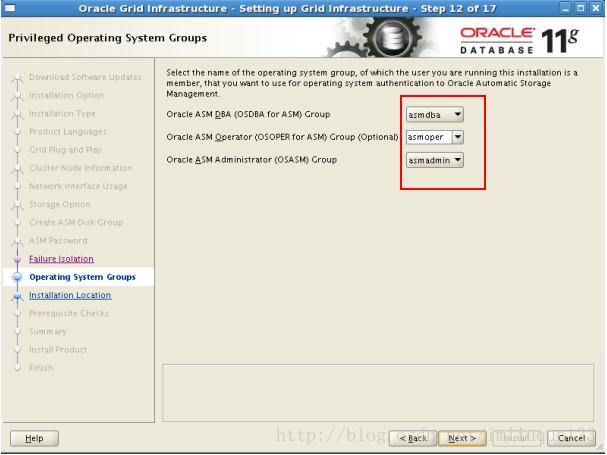

⑬给ASM指定不同的组，NEXT

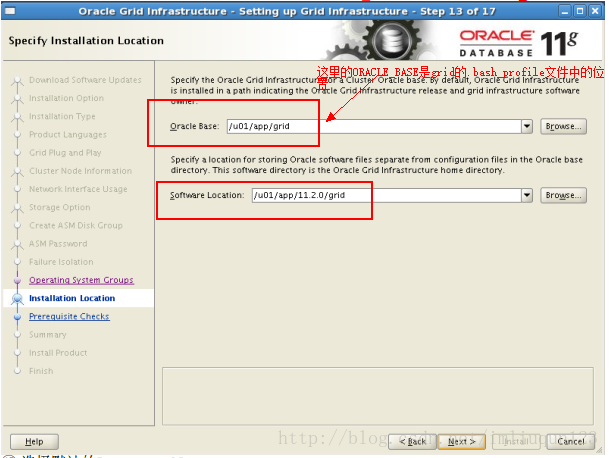

⑭选择GRID软件的安装路径，其中ORACLE_BASE,ORACLE_HOME均选择之前配置好的，可参照grid用户下的.bash_profile文件中的配置信息

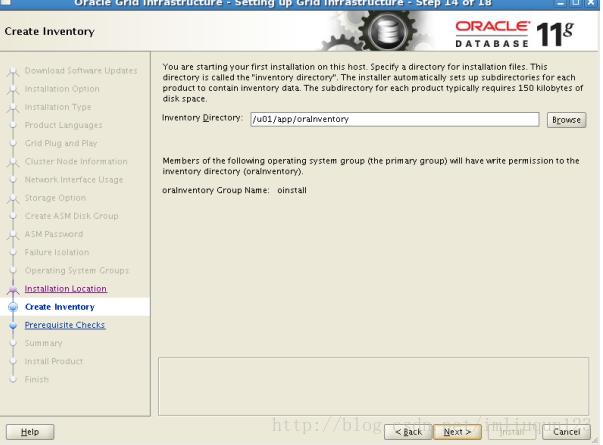

⑮默认inventory  下一步

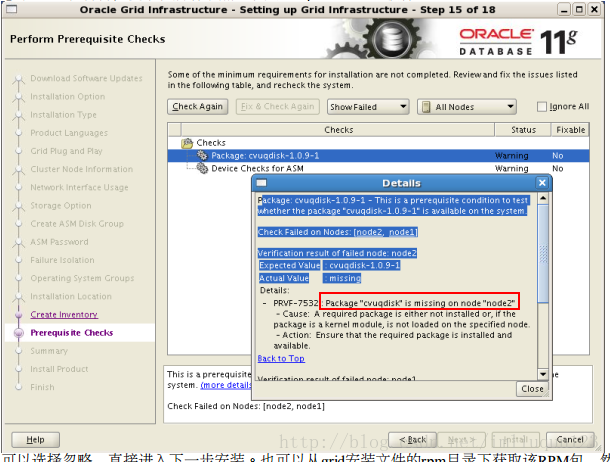

⑯检查出告警，提示显示node2上确实包，包名已经给出，安装重新测试即可

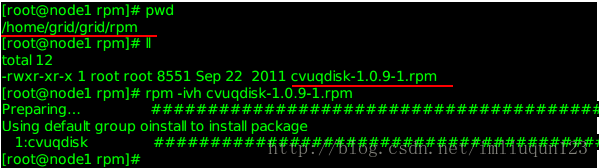

上grid目录下的rpm目录下获取该包

重新检查后，不在有警告，即可next

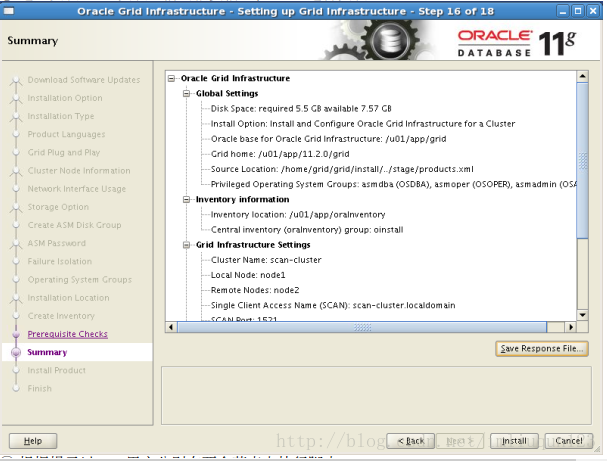

⑰进入安装Grid安装之前的概要信息，isntall进行安装

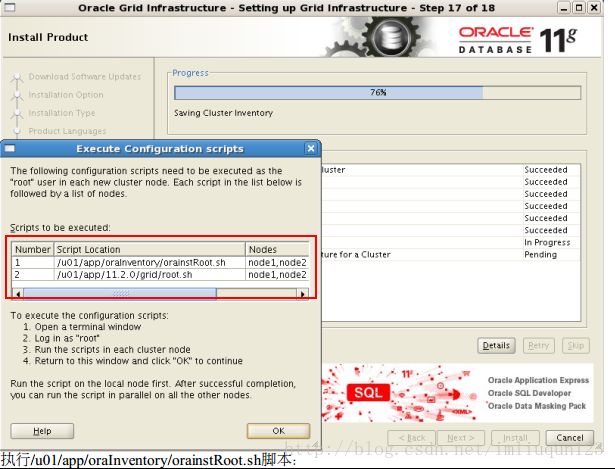

⑱执行到一半的时候出现用root运行的两个脚本，这两个脚本要分别在node1和node2上运行，时间比较长

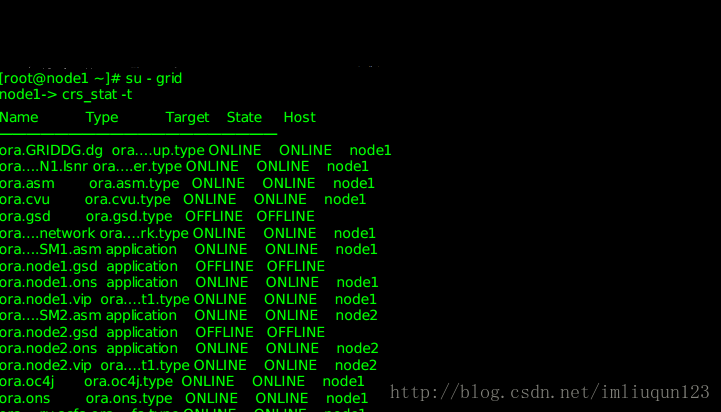

此时，集群相关的服务已经启动了，当然，ASM实例也将在两个节点上启动

⑲执行完脚本，单击OK，进入下一步

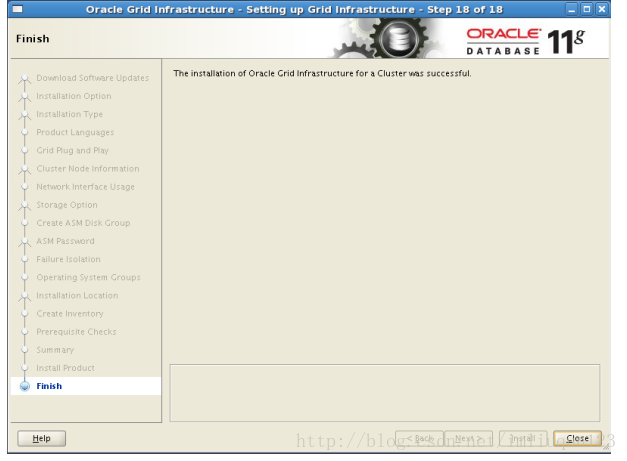

⑳最后，关闭，grid软件在双节点上的安装，这样就彻底安装完成了

到这里，grid就彻底完成了

18.安装Oracle软件

①以oracle用户登陆图形化界面，执行/home/oracle/database/runInstaller

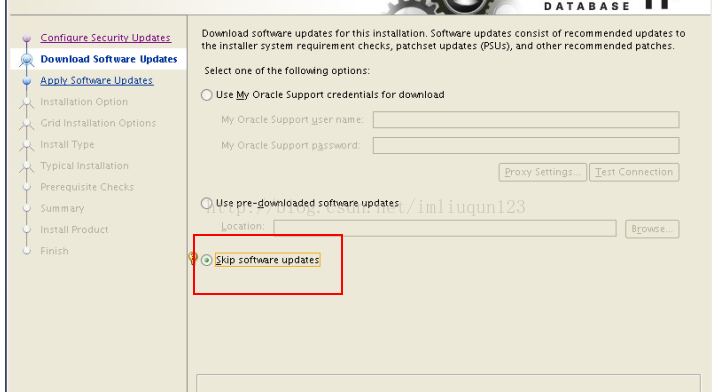

②进入OUI安装界面，选择第三项，跳过软件更新，next

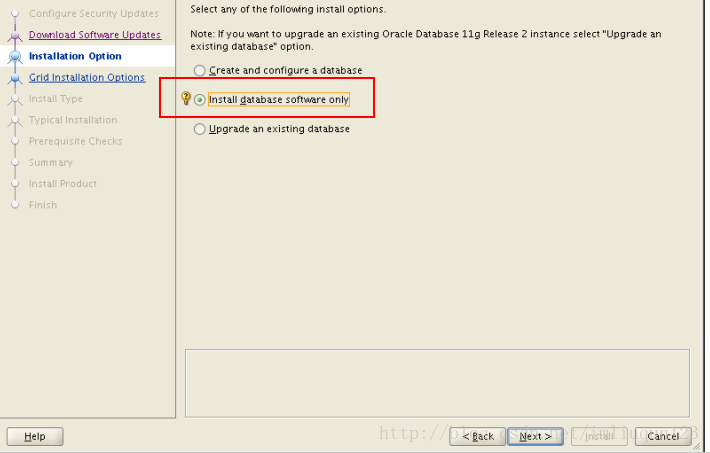

③选择第二项，只安装oracle软件

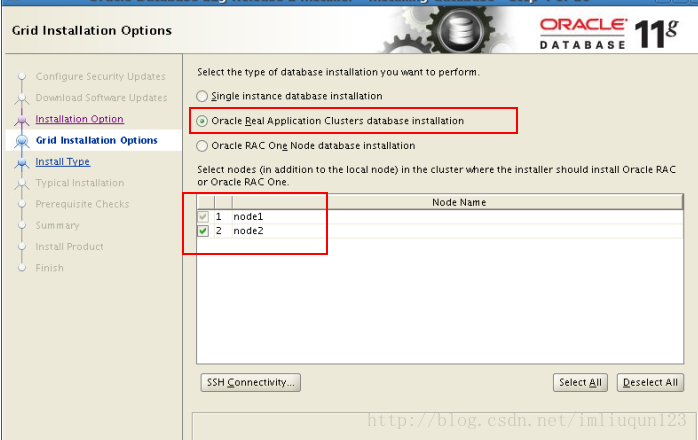

④选择第二项，安装oracle RAC，选择所有的节点，next

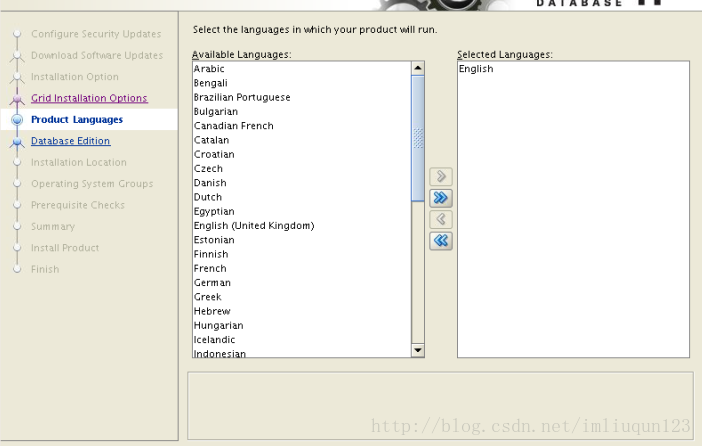

⑤语言选择默认即可

⑥选择第一项，安装企业版，下一步

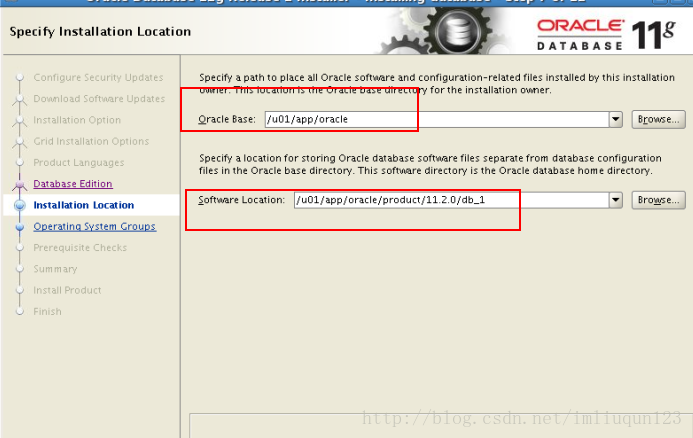

⑦选择oracle的安装路径，其中ORACLE_BASE和ORACLE_HOME都是oracle用户下的.bash_profile文件中配置的

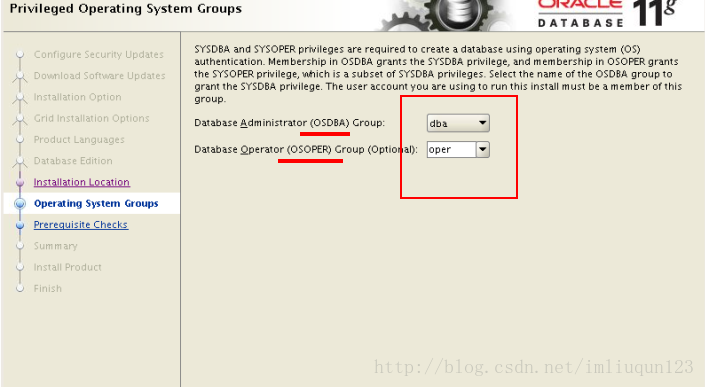

⑧选择oracle的用户组，下一步

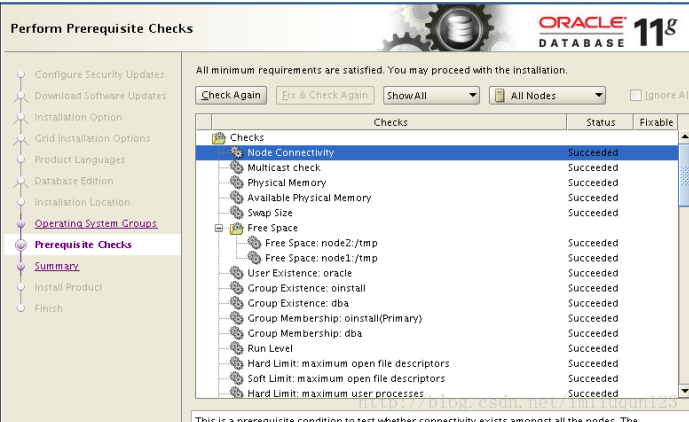

⑨安装预检测

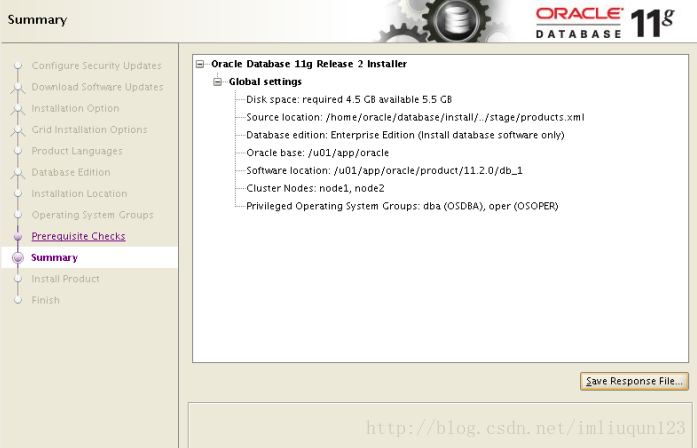

⑩安装的概要信息总览

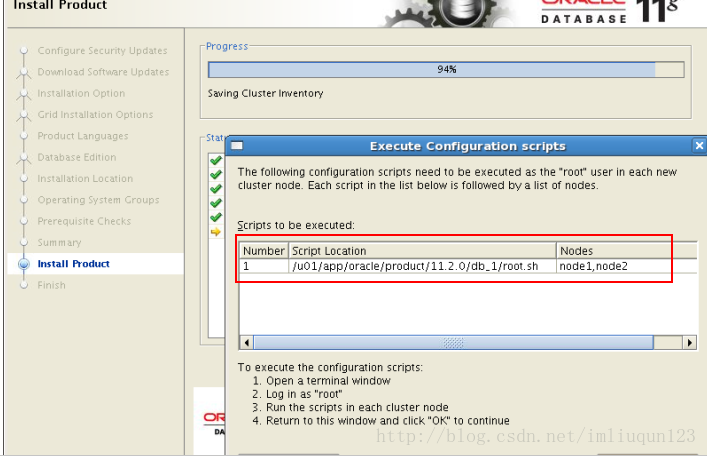

⑪用root分别在两个节点上执行这个脚本

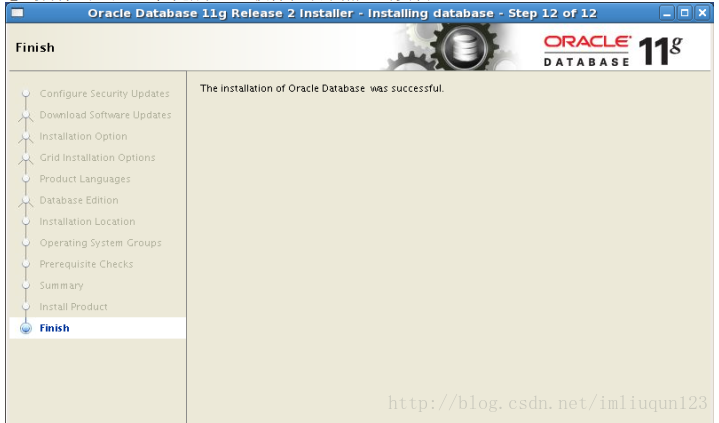

⑫脚本执行完毕后，安装成功，退出安装

oracle软件安装完成

19 创建ASM磁盘组

以grid用户创建ASM磁盘组，创建的ASM磁盘组为下一步创建数据库做存储

①grid用户进入图形化界面，执行asmca命令创建asm磁盘组

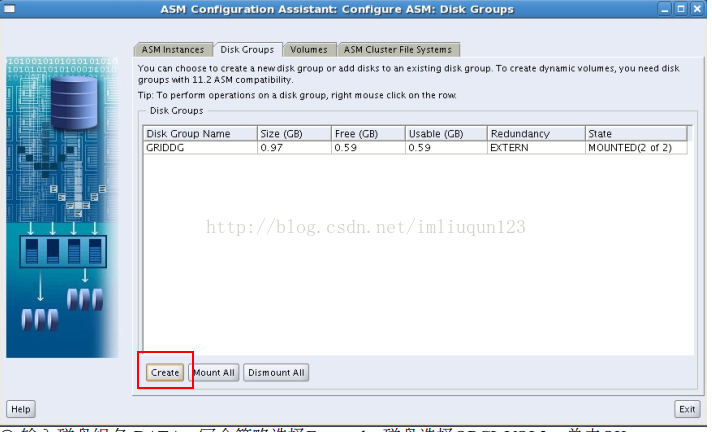

②进入asmca的配置界面后，单击create，创建新的磁盘组

③输入磁盘组名为DATA，冗余策略选择External，磁盘选择ORCL:VOL3，单击ok

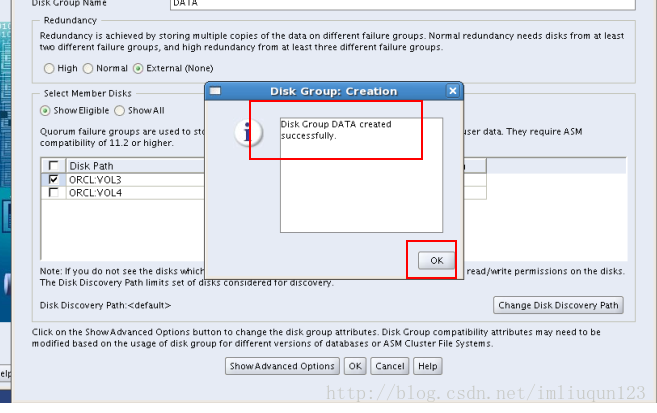

④DATA磁盘组创建成功，单击OK

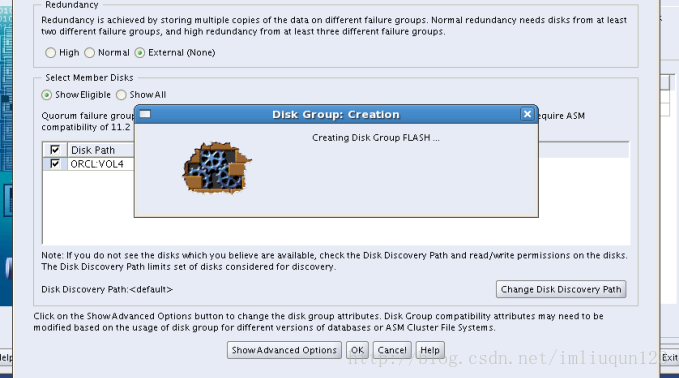

⑤在创建一个磁盘组，磁盘组名 为FLASH，冗余策略为External，磁盘选择ORCL：VOL4

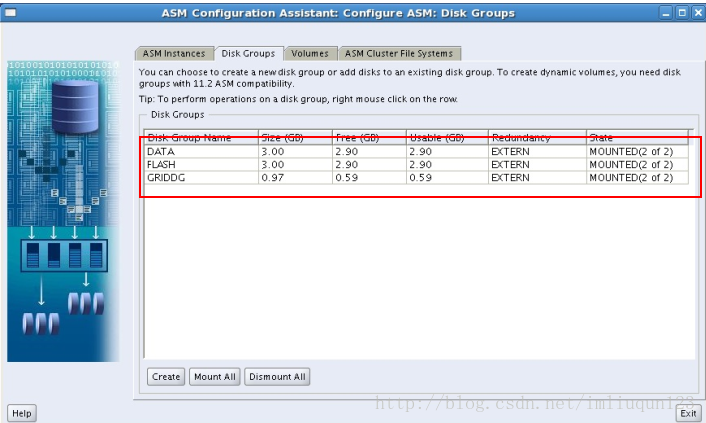

⑥最后，完成DATA,FLASH磁盘组的创建，EXIT退出ASMCA图形化配置界面

到这里，利用ASMCA创建的DATA,FLASH磁盘组，并且可以看到之前创建的GRIDDG，而且三个磁盘组均已经呗RAC双节点mount了

20.创建RAC数据库

接下来DBCA创建RAC数据库

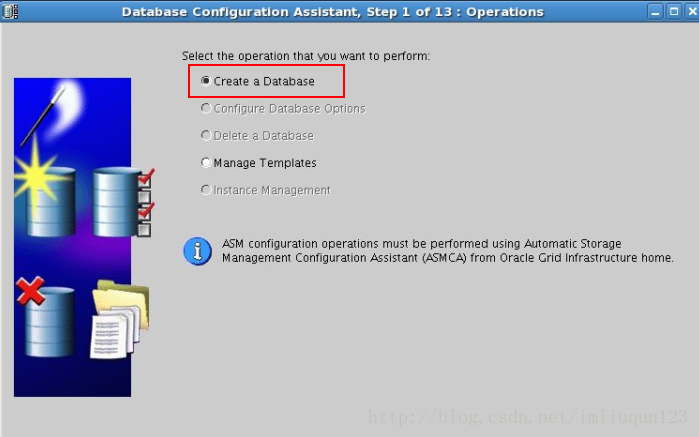

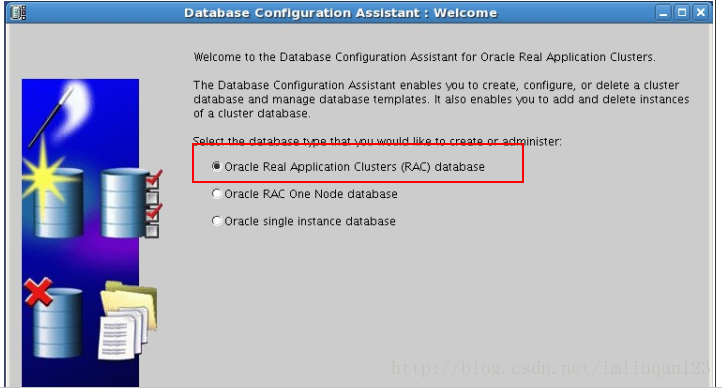

①以oracle用户登陆图形界面，执行dbca，进入到DBCA的配置界面，选择第一项，创建RAC数据库

②选择创建数据库选项，next

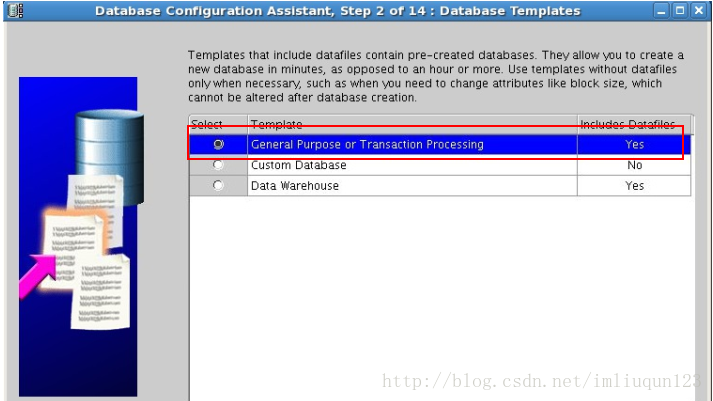

③选择创建通用数据库，next

④配置类型选择Admin-Managed输入数据库名为devdb，选择双节点，下一步

⑤选择默认，不需要配置OEM，启动数据库自动维护任务

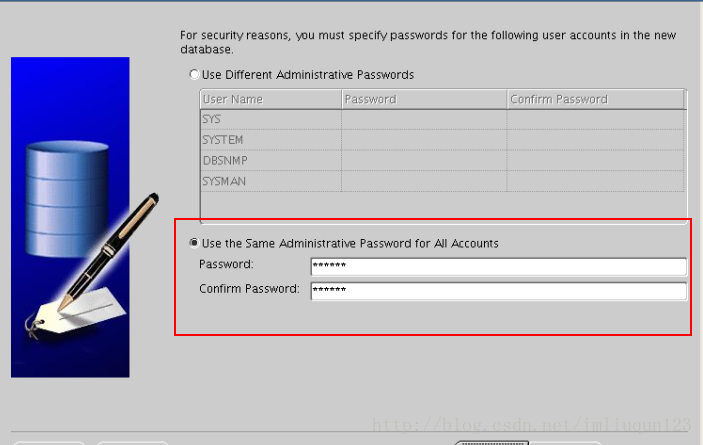

⑥选择数据库用户使用的统一口令，next

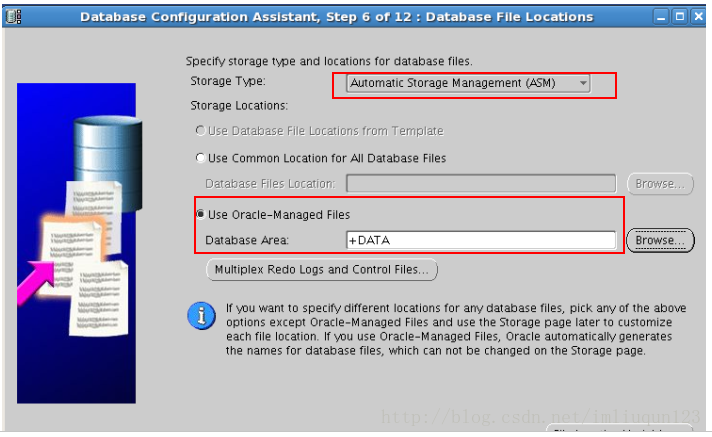

⑦数据库存储选择ASM，使用OMF,数据区选择之前创建的DATA磁盘组，next

⑧执行数据库闪回区，选择之前创建好的FLASH磁盘组，next

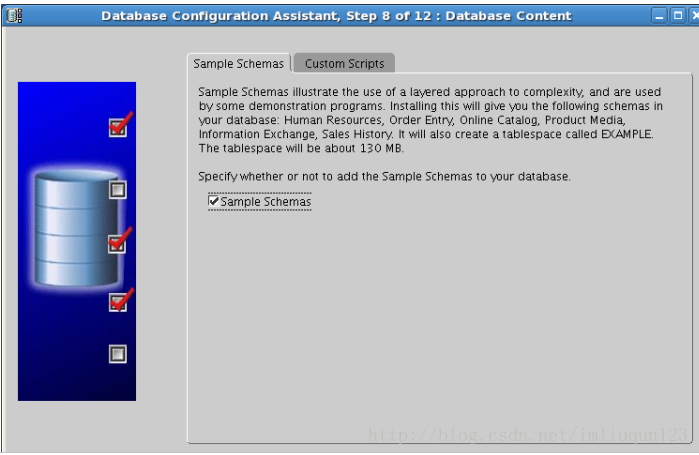

⑨选择创建数据库自带的sample schema，next

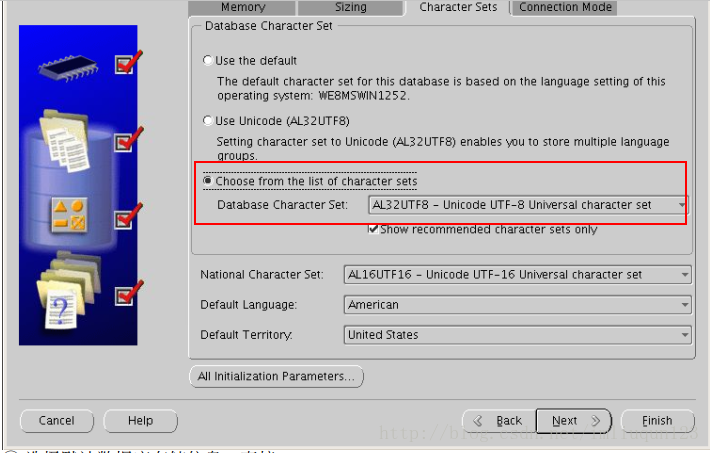

⑩选择数据库字符集 AL32UTF8，next

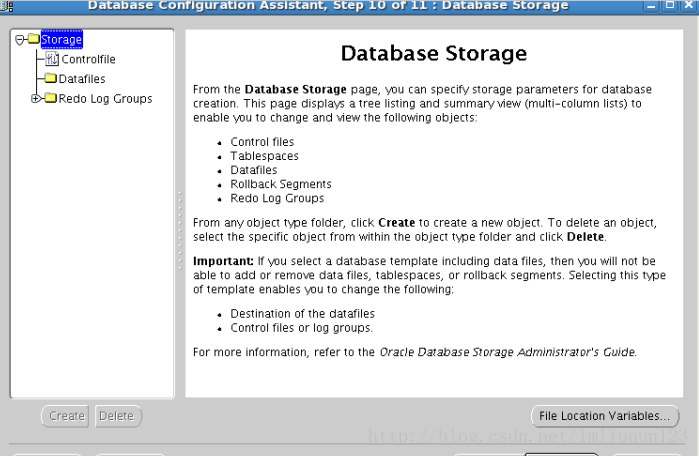

⑪选择默认数据库存储信息，next

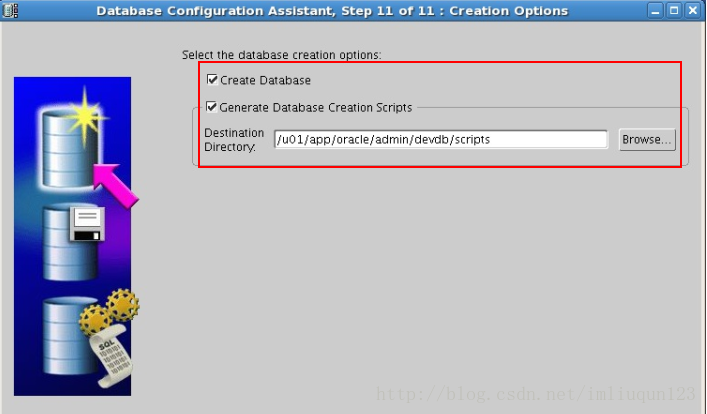

⑫单击，finish，开始创建数据库，next

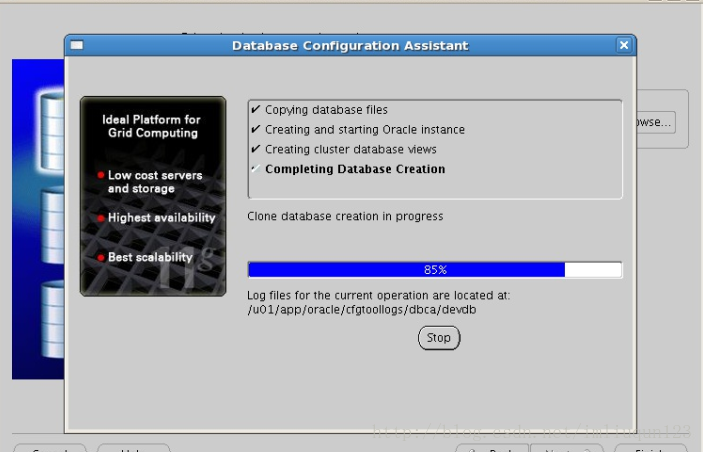

⑬创建数据库，持续时间较长

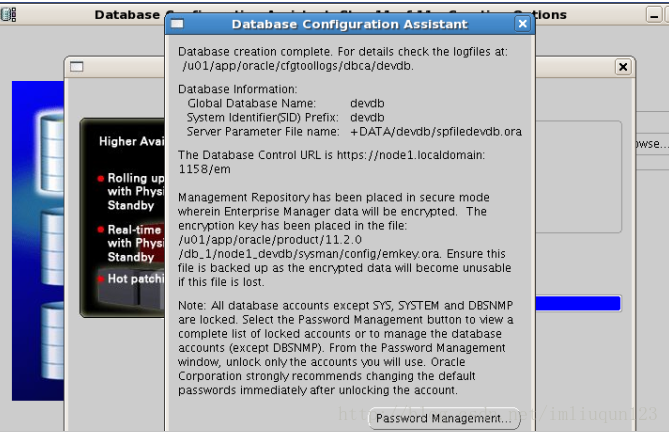

⑭创建完成数据库

至此，数据库安装完成
