本文详细探讨了数据中心机房的供电需求及供配电系统布置。随着功率密度的提高，对供电系统的可靠性要求也随之提升。文章分析了数据中心的供电负荷变化趋势，并介绍了供配电系统的各个组成部分，如UPS、电池、配电柜和柴油发电机的布置策略。此外，还讨论了市电动力配电系统、自备应急电源系统设计以及UPS供配电系统的多种冗余配置方式。最后，提到了供配电设备的安装和线路敷设要求以及末端PDU的重要性和优势。

摘要由CSDN通过智能技术生成

前言：

数据中心机房供配电系统是一个交叉的系统，涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等，每个系统互相交叉，互有影响，这就使我们在布置时必须考虑多方面的因素，机房的供配电系统就是这基础工程的心脏和大动脉，供配电系统的稳定，能够保障其它系统发挥作用和核心业务正常运行，下面了解一下机房供电需求及系统的布置方案。

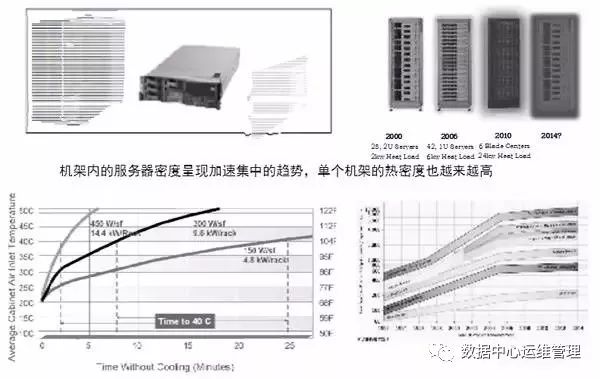

（1）模扩大、功率密度增高造成供电总容量的提高。 •单机柜负荷：2kW/台－3kW/台－4kW/台—更高；• 单位面积平均负荷：0.5kva/m2—1kva/m2－1.5kva/m2－2kva/m2—更高；

（2）可靠性要求——供配电系统的可靠性要求相应提高。 • 供配电系统可靠性：99.00％－99.90％－99.99％—99.999%——更高；

（二）数据中心机房供配电系统需求分析

随着数据中心的要求也不断提高，信息设备功能越来越强，功率密度越来越高。数据中心设备机柜用电负荷由以前的2kVA/台，提高到3kVA/台、4kVA/台，甚至更高。机房单位面积的平均用电负荷也由1kVA每平方，提高到1.5kVA每平方、2kVA每平方，甚至更高，数据中心用电负荷的统计应分为两个层次，即：UPS 供电系统负荷(输出)和市电供电系统负荷。

市电供电系统负荷(输出)的统计主要包括：UPS 供电系统(输入)、机房精密空调系统、机房照明及建筑电气设备等。UPS供电系统负荷(输入)＝供电负荷+充电负荷。机房精密空调系统负荷＝N台主用空调机组额定负荷容量×负荷率。
