windows游戏编程<八> 绘图基础

本系列文章由jadeshu编写，转载请注明出处。http://blog.csdn.net/jadeshu/article/details/22451353

作者：jadeshu   邮箱： jadeshu@qq.com    欢迎邮件交流

很快到第八小节了，前面部分些许晦涩难懂，尤其寄存器和内存几节！先有个概念，慢慢熟悉！接着按下面一节节的学习就行了

这节主要说下绘图基础相关的东西

  绘制图形，我们平时在白纸上绘制个图形如一条直线就很简单，但在计算上实现确实很复杂的过程，学习它需要许多图形这块的知识，然后在windows 程序设计这块我们不必太过纠结这些！因为windows系统具有丰富的GDI API供我们使用，直接就可以画出图形出来。关于图形方面的我们后面会介绍的。

  学习绘制图形方面需要学习GDI  ，那么我们先来介绍什么是GDI！从我们的角度说GDI是由几百个函数以及相关的一些数据类型，宏和结构组成。GDI主要目的是支持与设备无关的图形。图形输出设备被分为两大类:光栅设备和矢量设备。大多数PC输出的是光栅设备。GDI基本图形包括 线条和曲线，区域，位图，文本。

GDI是图形设备接口（Graphics Device Interface）的英文首字母的简称。

•Windows图形编程就是针对Windows自带的图形设备接口函数库和设备环境（DC）进行操作。通过调用这些函数库中的函数来完成绘制工作。



GDI是一个抽象的接口，是一个关于图形显示的函数库。通过这个接口可以实现对图形的颜色、线条的粗细等属性的控制。它是我们的程序与计算机硬件之间的一个桥梁。



设备环境DC（Device Context 又称为设备上下文，也称为设备描述表）。它是一个关于如何绘制图形的方法的集合，它既可以绘制各种图形，也可以确定在应用窗口中绘制图形的方式，就是绘图模式和映射模式。

在Win32编程中，设备环境是用HDC 来标识。H的意思Handle句柄的意思。

获取HDC

1、通过 GetDC 函数 来获得相应窗口的 HDC

GetDC函数适合在窗口现有图形的基础上进行绘制。

{
HDC hDC = ::GetDC(hWnd);
//其他的绘图操作代码
……
::ReleaseDC(hWnd,hDC);
}

GetDC中传入的参数hWnd是窗口的句柄，它返回和这个窗口相关的DC



2、通过BeginPaint函数获得所在窗口的HDC

BeginPaint函数是将窗口上所有内容清除干净，然后在上面绘制。

｛
PAINTSTRUCT ps;
HDC hDC = ::BeginPaint(hWnd,&ps);
//其他的绘图操作代码
::EndPaint(hWnd,&ps);
｝

typedef struct tagPAINTSTRUCT {
  HDC  hdc; 		// 显示器的设备环境句柄
  BOOL fErase; 		//是否擦除背景
  RECT rcPaint; 	//指定了需要绘图的窗口区域
  BOOL fRestore;
  BOOL fIncUpdate;
  BYTE rgbReserved[32];
} PAINTSTRUCT, *PPAINTSTRUCT;

3、通过 CreateDC和CreateCompatibleDC 函数获得 HDC

常用的 GDI 对象的介绍

画笔Pen：

在GDI中，用HPEN来表示画笔。H是代表句柄的意思。

在GDI中，画线，画边框（如矩形边框，圆边框，饼边框）都是采用画笔来操作的。

GDI默认的画笔是黑色，宽度为1，样式为实线的画笔。



画刷Brush：

在GDI中，用HBRUSH来表示画刷。H是代表句柄的意思。

在GDI中，填充矩形，填充圆，填充饼等以及刷窗口背景都是通过画刷来操作的。

GDI默认的画刷是白色的画刷。



字体Font：

在GDI中，用HFONT来表示字体。H是代表句柄的意思。

在GDI中，所有的文本绘制，都是要基于具体的字体对象来绘制的。

GDI中默认的字体，是系统等宽字体，比如对话框标题一般就采用这个字体。



区域Region：

在GDI中，用HRGN来表示区域。H是代表句柄的意思。

在窗口中，一个区域可以是椭圆形，多边形，或是更常见的矩形。



位图Bitmap：

在GDI中，用HBITMAP来表示位图。H是代表句柄的意思。

GDI的绘制，从大体上，分为图形绘制跟图像绘制。对于线，矩形，圆，饼等的绘制是属于图形绘制。而对位图的绘制是属于图像绘制。

HGDIOBJ WINAPI SelectObject(HDC hdc ,//设备DC
			    HGDIOBJ h //其实是一个void* 。这个函数传入一个新的GDI对象到第一个参数的DC中，并返回该DC的老的相同类型的GDI对象);

SelectObject把GDI对象选入相应的DC中

像画笔(句柄HPEN），画刷（HBURSH），位图（HBITMAP）等都是GID对象。因为画图函数，如画圆，画矩形，画直线，它们所画出图形，默认属性都是不变的，如线的宽度。那么想要改变画出来时线的宽度，比如我想画出来的图形它的线条宽度为5（像素），那么就要创建一个宽度为5的画笔，然后再通过SelectObject函数，给这个画笔选入，就可以了.

选择GDI对象实例

HPEN pen=CreatePen(PS_SOLID,3,RGB(255,78,99));//创建画笔
HBRUSH brush=CreateSolidBrush(RGB(22,182,111));//创建画刷
HDC hDC;
PAINTSTRUCT ps;
hDC=BeginPaint(hwnd,&ps);    //BeginPaint只能在响应WM_PAINT
SelectObject(hDC,pen);//选入画笔
SelectObject(hDC,brush);//选入画刷

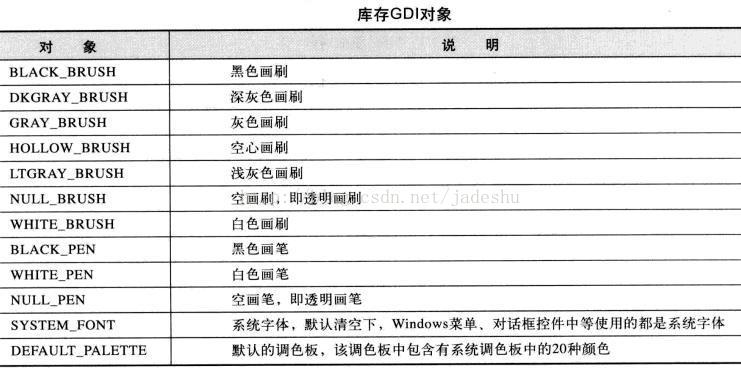

选用库存GDI对象，库存对象有如下图:
