FastDFS软件介绍
1.什么是FastDFS
FastDFS是用c语言编写的一款开源的分布式文件系统。FastDFS为互联网量身定制,充分考虑了冗余备份、负载均衡、线性扩容等机制,并注重高可用、高性能等指标,使用FastDFS很容易搭建一套高性能的文件服务器集群提供文件上传、下载等服务。

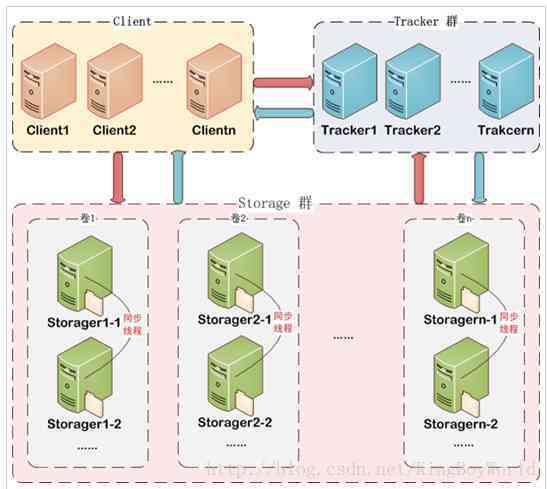

2.FastDFS架构
FastDFS架构包括 Tracker server和Storage server。客户端请求Tracker server进行文件上传、下载,通过Tracker server调度最终由Storage server完成文件上传和下载。Tracker server作用是负载均衡和调度,通过Tracker server在文件上传时可以根据一些策略找到Storage server提供文件上传服务。可以将tracker称为追踪服务器或调度服务器。Storage server作用是文件存储,客户端上传的文件最终存储在Storage服务器上,Storage server没有实现自己的文件系统而是利用操作系统 的文件系统来管理文件。可以将storage称为存储服务器。
2.2.1Tracker集群
FastDFS集群中的Tracker server可以有多台,Tracker server之间是相互平等关系同时提供服务,Tracker server不存在单点故障。客户端请求Tracker server采用轮询方式,如果请求的tracker无法提供服务则换另一个tracker。
2.2.2Storage集群
Storage集群采用了分组存储方式。storage集群由一个或多个组构成,集群存储总容量为集群中所有组的存储容量之和。一个组由一台或多台存储服务器组成,组内的Storage server之间是平等关系,不同组的Storage server之间不会相互通信,同组内的Storage server之间会相互连接进行文件同步,从而保证同组内每个storage上的文件完全一致的。一个组的存储容量为该组内存储服务器容量最小的那个,由此可见组内存储服务器的软硬件配置最好是一致的。采用分组存储方式的好处是灵活、可控性较强。比如上传文件时,可以由客户端直接指定上传到的组也可以由tracker进行调度选择。一个分组的存储服务器访问压力较大时,可以在该组增加存储服务器来扩充服务能力(纵向扩容)。当系统容量不足时,可以增加组来扩充存储容量(横向扩容)。
2.2.3Storage状态收集
Storage server会连接集群中所有的Tracker server,定时向他们报告自己的状态,包括磁盘剩余空间、文件同步状况、文件上传下载次数等统计信息。
2.2.4文件上传流程
客户端上传文件后存储服务器将文件ID返回给客户端,此文件ID用于以后访问该文件的索引信息。文件索引信息包括:组名,虚拟磁盘路径,数据两级目录,文件名。示例:group1/M00/02/44/sdfgsinsdfsdf.jpg

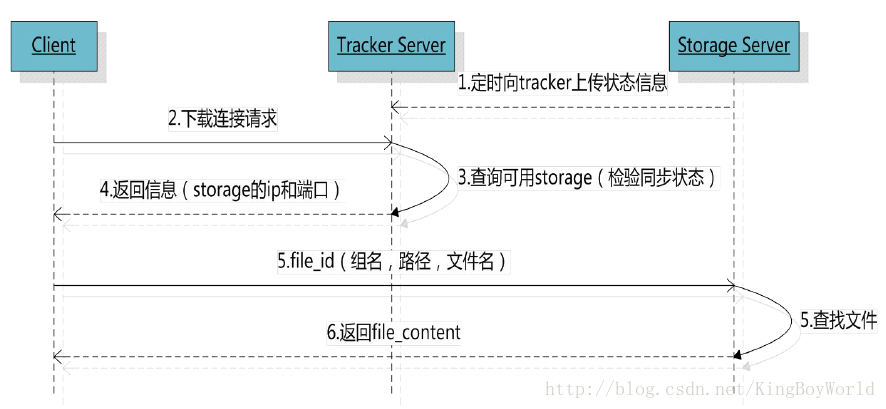

2.2.5文件下载流程
tracker根据请求的文件路径即文件ID 来快速定义文件。
比如请求下边的文件:
group1/M00/00/10/agIBmlee7fOATa1MAAFw6fBcZXY841.png
1.通过组名tracker能够很快的定位到客户端需要访问的存储服务器组是group1,并选择合适的存储服务器提供客户端访问。
2.存储服务器根据“文件存储虚拟磁盘路径”和“数据文件两级目录”可以很快定位到文件所在目录,并根据文件名找到客户端需要访问的文件。
个人理解
FastDFS是一个文件存储服务,无论是什么类型的文件都可以存储,不仅仅是可以用作图片服务器的。
上传文件的流程就是通过nginx进行http访问,nginx找到trackerServer,给了trackerServer一个文件,trackerServer拿到这个文件之后,根据自己的规则存储到指定的storageServer的相应路径下。
同时,trackerServer会生成文件在服务器上的存储路径,通过nginx返回给客户端,客户端拿到这个路径,在前面加上服务器地址就可以访问这个文件了。不难看出,在服务器上需要安装三个部分:分模块一步一步安装就不容易出错了
3.1 trackerServer
3.2 storageServer
3.3 nginx和fastDFS整合
安装准备
下面用到的软件到相关网站下载就可以了
安装libevent工具包
yum -y install libevent
安装libfastcommonv1.0.7工具包
- 解压缩
./make.sh
./make.sh install
安装步骤
本示例为单trackerServer和storageServer,没有介绍集群
安装trackerServer
解压缩fastDFS_v5.05.tar.gz(tracker和storage在同一个包内,所以只需要解压一次)
.make.sh
.make.sh install
安装完成后在/usr/bin/目录下有以fdfs开头的文件都是编译出来的。配置文件都放到/etc/fdfs文件夹。
把解压目录目录下的conf文件夹下的文件都复制到/etc/fdfs下
cp /root/FastDFS/conf /etc/fdfs
配置tracker服务。修改/etc/fdfs/tracker.conf文件
base_path=/home/yuqing/fastdfs
将该路径改为自己定义的路径,该路径必须存在,用于存放数据和日志文件。
启动tracker
启动:
/usr/bin/fdfs_trackerd /etc/fdfs/tracker.conf
重启:
/usr/bin/fdfs_trackerd /etc/fdfs/tracker.conf restart
设置开机自动启动
编辑配置:
vim /etc/rc.d/rc.local
添加命令:
/usr/bin/fdfs_trackerd /etc/fdfs/tracker.conf restart
安装storageServer
如果和trackerServer不是安装在同一台服务器,需要重复执行上个步骤中的1和2两个步骤。
配置storage服务。修改/etc/fdfs/storage.conf文件
base_path=/home/yuqing/fastdfs
:storage服务日志存放路径,该路径必须存在store_path0=/home/yuqing/fastdfs
:图片的保存路径,该路径必须存在tracker_server=192.168.25.133:22122
:指定tracker服务器的ip和端口启动storageServer
启动:
/usr/bin/fdfs_storaged /etc/fdfs/storage.conf
重启:
/usr/bin/fdfs_storaged /etc/fdfs/storage.conf restart
设置开机自启动
编辑
vim /etc/rc.d/rc.local
添加
/usr/bin/fdfs_storaged /etc/fdfs/storage.conf restart
修改防火墙设置,添加如下规则
修改防火墙命令:
vim /etc/sysconfig/iptables
-A INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT
-A INPUT -m state --state NEW -m tcp -p tcp --dport 23000 -j ACCEPT
-A INPUT -m state --state NEW -m tcp -p tcp --dport 22122 -j ACCEPT
重启防火墙:service iptables restart
接下来就可以测试我们是否搭建成功了
完成测试
使用自带的client进行测试
配置客户端
vim /etc/fdfs/client.conf
:修改配置文件base_path=/home/fastdfs/client
:客户端日志文件保存路径tracker_server=192.168.25.133:22122
:指定tracker的ip和端口测试
/usr/bin/fdfs_test /etc/fdfs/client.conf upload /root/test.jpg
:在linux内部进行图片上传结果

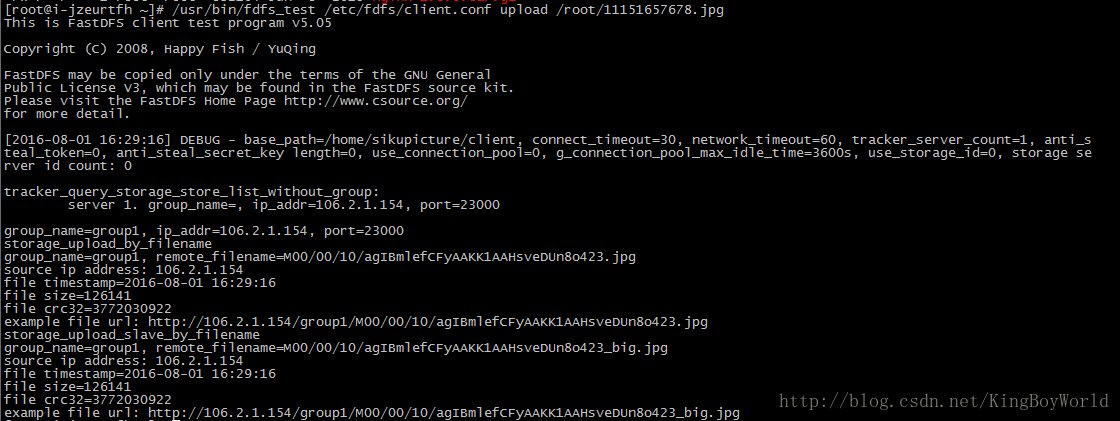

当出现如下画面时,说明配置成功了,其中的地址即为该文件的访问地址。但是此时我们还不可以通过外网访问,因为还没有配置http服务,接下来,安装Nginx。
搭建Nginx提供Http外网访问
使用官方提供的nginx插件fastdfs-nginx-module_v1.16.tar.gz,对nginx重新编译。
解压插件压缩包 (本例为root目录下)
tar -zxvf fastdfs-nginx-module_v1.16.tar.gz
修改解压缩包文件下的/root/fastdfs-nginx-module/src/config文件

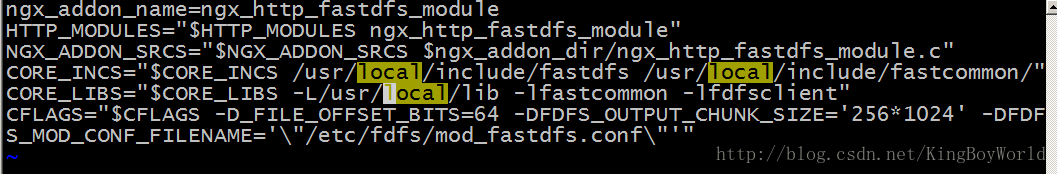

把其中的local去掉,如下图:
解压缩nginx,并进入该目录
tar -zxf nginx-1.8.0.tar.gz
对nginx进行config
./configure \
--prefix=/usr/local/nginx \
--pid-path=/var/run/nginx/nginx.pid \
--lock-path=/var/lock/nginx.lock \
--error-log-path=/var/log/nginx/error.log \
--http-log-path=/var/log/nginx/access.log \
--with-http_gzip_static_module \
--http-client-body-temp-path=/var/temp/nginx/client \
--http-proxy-temp-path=/var/temp/nginx/proxy \
--http-fastcgi-temp-path=/var/temp/nginx/fastcgi \
--http-uwsgi-temp-path=/var/temp/nginx/uwsgi \
--http-scgi-temp-path=/var/temp/nginx/scgi \
--add-module=/root/fastdfs-nginx-module/src
注意:
最后一行
--add-module=/root/fastdfs-nginx-module/src
其中的/root/fastdfs-nginx-module/src
为fastdfs-nginx-module_v1.16.tar.gz的解压路径。上边将临时文件目录指定为/var/temp/nginx,需要在/var下创建temp及nginx目录
安装nginx
make
make install
复制并修改nginx和fasts整合的配置文件
cp /root/fastdfs-nginx-module/src/mod_fastdfs.conf /etc/fdfs
vim /etc/fdfs/mod_fastdfs.conf
base_path=/tmp
日志存放位置tracker_server=192.168.25.133:22122
tracerServer的服务器地址url_have_group_name = true
是否包含组名groupstore_path0=/home/fastdfs/storage
图片保存路径,就是包含data的那个路径,这个别弄错了复制文件
cp /usr/lib64/libfdfsclient.so /usr/lib/
32位软件修改nginx访问配置
server { listen 80; server_name 192.168.25.133; location /group1/M00/{ #root /home/FastDFS/fdfs_storage/data; ngx_fastdfs_module;` } }
设置nginx自启动
① 首先编写脚本文件
vi /etc/init.d/nginx
nginxd=/usr/local/nginx/sbin/nginx
nginx_config=/usr/local/nginx/conf/nginx.conf
nginx_pid=/var/run/nginx.pid
RETVAL=0
prog="nginx"
. /etc/rc.d/init.d/functions
. /etc/sysconfig/network
[ ${NETWORKING} = "no" ] && exit 0
[ -x $nginxd ] || exit 0
start() {
if [ -e $nginx_pid ];then
echo "nginx already running...."
exit 1
fi
echo -n $"Starting $prog: "
daemon $nginxd -c ${nginx_config}
RETVAL=$?
echo
[ $RETVAL = 0 ] && touch /var/lock/subsys/nginx
return $RETVAL
}
stop() {
echo -n $"Stopping $prog: "
killproc $nginxd
RETVAL=$?
echo
[ $RETVAL = 0 ] && rm -f /var/lock/subsys/nginx /var/run/nginx.pid
}
reload() {
echo -n $"Reloading $prog: "
killproc $nginxd -HUP
RETVAL=$?
echo
}
case "$1" in
start)
start
;;
stop)
stop
;;
reload)
reload
;;
restart)
stop
start
;;
status)
status $prog
RETVAL=$?
;;
*)
echo $"Usage: $prog {start|stop|restart|reload|status|help}"
exit 1
esac
exit $RETVAL
wq保存退出
② 设置文件的访问权限
`chmod a+x /etc/init.d/nginx`
(a+x ==> all user can execute 所有用户可执行)
③ nginx状态、启动、重启、停止
`/etc/init.d/nginx status` 查看状态
`/etc/init.d/nginx start` 启动
`/etc/init.d/nginx stop` 停止
`/etc/init.d/nginx restart` 重启
④加入到rc.local文件中
`vim /etc/rc.local`
`/etc/init.d/nginx start` 下次系统重启后,nginx会自启动
现在就可以用外网访问已经上传的图片了
我们可以用内部测试test工具来进行上传图片(返回本文档第一部分查看),将返回的结果复制到浏览器,就可以访问上传的文件了。图片的话会直接在浏览器打开。
终于搭建好了,不过还没完,还要和java进行结合,才能利用起来。
Java整合+工具类
官方提供了jar包,下载下来,放到项目中去,接下来就看具体的java代码流程了。
- 使用java基础代码操作的流程
@Test
public void testUpload() throws Exception {
// 1、把FastDFS提供的jar包添加到工程中
// 2、初始化全局配置。加载一个配置文件。
ClientGlobal.init("D:\\workspaces-itcast\\JaveEE18\\taotao- manager\\taotao-manager-web\\src\\main\\resources\\properties\\client.conf");
// 3、创建一个TrackerClient对象。
TrackerClient trackerClient = new TrackerClient();
// 4、创建一个TrackerServer对象。
TrackerServer trackerServer = trackerClient.getConnection();
// 5、声明一个StorageServer对象,null。
StorageServer storageServer = null;
// 6、获得StorageClient对象。
StorageClient storageClient = new StorageClient(trackerServer, storageServer);
// 7、直接调用StorageClient对象方法上传文件即可。
String[] strings = storageClient.upload_file("D:\\Documents\ \Pictures\\images\\2f2eb938943d.jpg", "jpg", null);
for (String string : strings) {
System.out.println(string);
}
}
配置文件Client.conf
tracker_server=192.168.25.133:22122
使用工具类上传
测试方法
@Test
public void testFastDfsClient() throws Exception {
FastDFSClient client = new FastDFSClient("D:\\workspaces-itcast\\JaveEE18\\taotao-manager\\taotao-manager-web\\src\\main\\resources\\properties\\client.conf");
String uploadFile = client.uploadFile("D:\\Documents\\Pictures\\images\\200811281555127886.jpg", "jpg");
System.out.println(uploadFile);//返回的是文件的
}
工具类代码
package com.maxrocky.tools;
import java.io.File;
import java.util.HashMap;
import java.util.Map;
import org.csource.common.NameValuePair;
import org.csource.fastdfs.ClientGlobal;
import org.csource.fastdfs.StorageClient1;
import org.csource.fastdfs.StorageServer;
import org.csource.fastdfs.TrackerClient;
import org.csource.fastdfs.TrackerServer;
public class FastDFSClient {
private TrackerClient trackerClient = null;
private TrackerServer trackerServer = null;
private StorageServer storageServer = null;
private StorageClient1 storageClient = null;
public FastDFSClient(String conf) throws Exception {
if (conf.contains("classpath:")) {
conf = conf.replace("classpath:", this.getClass().getResource("/").getPath());
}
ClientGlobal.init(conf);
trackerClient = new TrackerClient();
trackerServer = trackerClient.getConnection();
storageServer = null;
storageClient = new StorageClient1(trackerServer, storageServer);
}
/**
* 上传文件方法
* <p>Title: uploadFile</p>
* <p>Description: </p>
* @param fileName 文件全路径
* @param extName 文件扩展名,不包含(.)
* @param metas 文件扩展信息
* @return
* @throws Exception
*/
public String uploadFile(String fileName, String extName, NameValuePair[] metas) throws Exception {
String result = storageClient.upload_file1(fileName, extName, metas);
return result;
}
public String uploadFile(String fileName) throws Exception {
return uploadFile(fileName, null, null);
}
public String uploadFile(String fileName, String extName) throws Exception {
return uploadFile(fileName, extName, null);
}
/**
* 上传文件方法
* <p>Title: uploadFile</p>
* <p>Description: </p>
* @param fileContent 文件的内容,字节数组
* @param extName 文件扩展名
* @param metas 文件扩展信息
* @return
* @throws Exception
*/
public String uploadFile(byte[] fileContent, String extName, NameValuePair[] metas) throws Exception {
String result = storageClient.upload_file1(fileContent, extName, metas);
return result;
}
public String uploadFile(byte[] fileContent) throws Exception {
return uploadFile(fileContent, null, null);
}
public String uploadFile(byte[] fileContent, String extName) throws Exception {
return uploadFile(fileContent, extName, null);
}
}
