深入Windows内核——C++中的消息机制

《编程思想之消息机制》一文中我们讲了消息的相关概念和消息机制的模拟，本文将进一步聊聊C++中的消息机制。

---

从简单例子探析核心原理

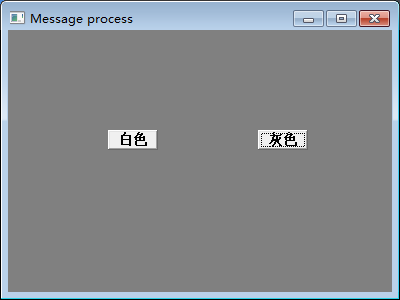

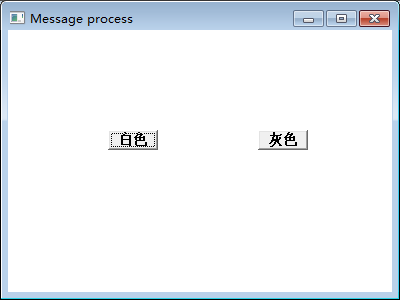

在讲之前，我们先看一个简单例子：创建一个窗口和两个按钮，用来控制窗口的背景颜色。其效果如下：

图 2 ：效果图

Win32Test.h

#pragma once

#include <windows.h>
#include <atltypes.h>
#include <tchar.h>

//资源ID
#define ID_BUTTON_DRAW      1000
#define ID_BUTTON_SWEEP     1001

// 注册窗口类
ATOM AppRegisterClass(HINSTANCE hInstance);
// 初始化窗口
BOOL InitInstance(HINSTANCE, int);
// 消息处理函数(又叫窗口过程)
LRESULT CALLBACK    WndProc(HWND, UINT, WPARAM, LPARAM);
// (白色背景)按钮事件
void OnButtonWhite();
// (灰色背景)按钮事件
void OnButtonGray();
// 绘制事件
void OnDraw(HDC hdc);

Win32Test.cpp

#include "stdafx.h"
#include "Win32Test.h"


//字符数组长度
#define MAX_LOADSTRING 100

//全局变量
HINSTANCE hInst;                                            // 当前实例
TCHAR g_szTitle[MAX_LOADSTRING] = TEXT("Message process");  // 窗口标题
TCHAR g_szWindowClass[MAX_LOADSTRING] = TEXT("AppTest");    // 窗口类的名称
HWND g_hWnd;                                                // 窗口句柄
bool g_bWhite = false;                                      // 是否为白色背景

//WinMain入口函数
int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow)
{
    UNREFERENCED_PARAMETER(hPrevInstance);
    UNREFERENCED_PARAMETER(lpCmdLine);
    // 注册窗口类
    if(!AppRegisterClass(hInstance))
    {
         return (FALSE);
    }
    // 初始化应用程序窗口
    if (!InitInstance (hInstance, nCmdShow))
    {
        return FALSE;
    }

    // 消息循环
    MSG msg;
    while (GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
    return (int) msg.wParam;
}



// 注册窗口类
ATOM AppRegisterClass(HINSTANCE hInstance)
{
    WNDCLASSEX wcex;
    wcex.cbSize = sizeof(WNDCLASSEX);
    wcex.style          = CS_HREDRAW | CS_VREDRAW;
    wcex.lpfnWndProc    = WndProc;
    wcex.cbClsExtra     = 0;
    wcex.cbWndExtra     = 0;
    wcex.hInstance      = hInstance;
    wcex.hIcon          = LoadIcon(NULL, IDI_APPLICATION);
    wcex.hCursor        = LoadCursor(NULL, IDC_ARROW);
    wcex.hbrBackground  = (HBRUSH)(COLOR_WINDOW+1);
    wcex.lpszMenuName   = NULL;
    wcex.lpszClassName  = g_szWindowClass;
    wcex.hIconSm        = NULL;

    return RegisterClassEx(&wcex);
}



// 保存实例化句柄并创建主窗口
BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
   hInst = hInstance; // 保存handle到全局变量
   g_hWnd = CreateWindow(g_szWindowClass, g_szTitle, WS_OVERLAPPEDWINDOW, 0, 0, 400, 300, NULL, NULL, hInstance, NULL);
   // 创建按钮
   HWND hBtWhite = CreateWindowEx(0, L"Button", L"白色", WS_CHILD | WS_VISIBLE | BS_TEXT, 100, 100, 50, 20, g_hWnd, (HMENU)ID_BUTTON_DRAW, hInst, NULL);
   HWND hBtGray = CreateWindowEx(0, L"Button", L"灰色", WS_CHILD | WS_VISIBLE | BS_CENTER, 250, 100, 50, 20, g_hWnd, (HMENU)ID_BUTTON_SWEEP, hInst, NULL);

   if (!g_hWnd)
   {
      return FALSE;
   }
   ShowWindow(g_hWnd, nCmdShow);
   UpdateWindow(g_hWnd);

   return TRUE;
}



// (窗口)消息处理
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    int wmId, wmEvent;
    PAINTSTRUCT ps;
    HDC hdc;

    switch (message)
    {
    case WM_COMMAND:
        wmId    = LOWORD(wParam);
        //wmEvent = HIWORD(wParam);

        switch (wmId)
        {
        case ID_BUTTON_DRAW:
            OnButtonWhite();
            break;
        case ID_BUTTON_SWEEP:
            OnButtonGray();
            break;
        default:
            return DefWindowProc(hWnd, message, wParam, lParam);
        }
        break;
    case WM_PAINT:
        hdc = BeginPaint(hWnd, &ps);
        OnDraw(hdc);
        EndPaint(hWnd, &ps);
        break;
    case WM_DESTROY:
        PostQuitMessage(0);
        break;
    default:
        return DefWindowProc(hWnd, message, wParam, lParam);
    }
    return 0;
}



//事件处理

//按下hBtWhite时的事件
void OnButtonWhite()
{
    g_bWhite = true;
    InvalidateRect(g_hWnd, NULL, FALSE);    //刷新窗口
}

//按下hBtGray时的事件
void OnButtonGray()
{
    g_bWhite = false;
    InvalidateRect(g_hWnd, NULL, FALSE);    //刷新窗口
}

//绘制事件(每次刷新时重新绘制图像)
void OnDraw(HDC hdc)
{
    POINT oldPoint;
    SetViewportOrgEx(hdc, 0, 0, &oldPoint);
    RECT rcView;
    GetWindowRect(g_hWnd, &rcView); // 获得句柄的画布大小
    HBRUSH hbrWhite = (HBRUSH)GetStockObject(WHITE_BRUSH);
    HBRUSH hbrGray = (HBRUSH)GetStockObject(GRAY_BRUSH);
    if (g_bWhite)
    {
        FillRect(hdc, &rcView, hbrWhite);
    } else
    {
        FillRect(hdc, &rcView, hbrGray);
    }
    SetViewportOrgEx(hdc, oldPoint.x, oldPoint.y, NULL);
}

在上面这个例子中，消息的流经过程如下：

图 3 ：消息的流经过程
这与《 编程思想之消息机制》中图1(消息机制原理)是相吻合的，这就是Windows消息机制的核心部分，也是Windows API开发的核心部分。 Windows系统和Windows下的程序都是以消息为基础，以事件为驱动。
RegisterClassEx的作用是注册一个窗口，在调用CreateWindow创建一个窗口前必须向windows系统注册获惟一的标识。

while (GetMessage(&msg, NULL, 0, 0))
{
    TranslateMessage(&msg);
    DispatchMessage(&msg);
}

这个while循环就是消息循环，不断地从消息队列中获取消息，并通过DispatchMessage(&msg)将消息分发出去。消息队列是在Windows操作系统中定义的(我们无法看到对应定义的代码)，对于每一个正在执行的Windows应用程序,系统为其建立一个“消息队列”，即应用程序队列，用来存放该程序可能创建的各种窗口的消息。DispatchMessage会将消息传给窗口函数(即消息处理函数)去处理，也就是WndProc函数。WndProc是一个回调函数，在注册窗口时通过wcex.lpfnWndProc将其传给了操作系统，所以DispatchMessage分发消息后，操作系统会调用窗口函数(WndProc)去处理消息。关于回调函数可参考：回调函数。
每一个窗口都应该有一个函数负责消息处理，程序员必须负责设计这个所谓的窗口函数WndProc。LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam) 中的四个参数就是消息的相关信息(消息来自的句柄、消息类型等)，函数中通过switch/case根据不同的消息类型分别进行不同的处理。在收到相应类型的消息之后，可调用相应的函数去处理，如OnButtonWhite、OnButtonGray、OnDraw，这就是事件处理的雏形。 在default中调用了DefWindowProc，DefWindowProc是操作系统定义的默认消息处理函数，这是因为所有的消息都必须被处理，应用程序不处理的消息需要交给操作系统处理。

---

消息的定义和类型

Windows消息都以WM_为前缀，意思是”Windows Message”，如WM_CREATE、WM_PAINT等。消息的定义如下：

typedef struct tagMsg
{
    HWND    hwnd;           //接受该消息的窗口句柄
    UINT    message;        //消息常量标识符，也就是我们通常所说的消息号
    WPARAM  wParam;         //32位消息的特定附加信息，确切含义依赖于消息值
    LPARAM  lParam;         //32位消息的特定附加信息，确切含义依赖于消息值
    DWORD   time;           //消息创建时的时间
    POINT   pt;             //消息创建时的鼠标/光标在屏幕坐标系中的位置
}MSG;

消息主要有三种类型：
1. 命令消息(WM_COMMAND)：命令消息是程序员需要程序做某些操作的命令。凡UI对象产生的消息都是这种命令消息，可能来自菜单、加速键或工具栏按钮等，都以WM_COMMAND呈现。
2. 标准窗口消息：除WM_COMMAND之处，任何以WM_开头的消息都是这一类。标准窗口消息是系统中最为常见的消息，它是指由操作系统和控制其他窗口的窗口所使用的消息。例如CreateWindow、DestroyWindow和MoveWindow等都会激发窗口消息，以及鼠标移动、点击，键盘输入都是属于这种消息。
3. Notification:这种消息由控件产生，为的是向其父窗口(通常是对话框窗口)通知某种情况。当一个窗口内的子控件发生了一些事情，而这些是需要通知父窗口的，此刻它就上场啦。通知消息只适用于标准的窗口控件如按钮、列表框、组合框、编辑框，以及Windows公共控件如树状视图、列表视图等。

队列消息和非队列消息

Windows中有一个系统消息队列，对于每一个正在执行的Windows应用程序,系统为其建立一个“消息队列”，即应用程序队列，用来存放该程序可能创建的各种窗口的消息。
(1)队列消息(Queued Messages)
消息会先保存在消息队列中，通过消息循环从消息队列中获取消息并分发到各窗口函数去处理，如鼠标、键盘消息就属于这类消息。
(2)非队列消息(NonQueued Messages)
就是消息会直接发送到窗口函数处理，而不经过消息队列。 如： WM_ACTIVATE, WM_SETFOCUS, WM_SETCURSOR， WM_WINDOWPOSCHANGED就属于此类。

PostMessage与SendMessage的区别

PostMessage发送的消息是队列消息，它会把消息Post到消息队列中； SendMessage发送的消息是非队列消息， 被直接送到窗口过程处理，等消息被处理后才返回。

图 4 ：消息队列示意图

为证明这一过程，我们可以改动一下上面的这个例子。
1.在Win32Test.h中添加ID_BUTTON_TEST的定义

#define ID_BUTTON_TEST      1002

2.在OnButtonWhite中分别用SendMessage和PostMessage发送消息
//按下hBtWhite时的事件

void OnButtonWhite()
{
    g_bWhite = true;
    InvalidateRect(g_hWnd, NULL, FALSE);    //刷新窗口
    SendMessage(g_hWnd, WM_COMMAND, ID_BUTTON_TEST, 0);
    //PostMessage(g_hWnd, WM_COMMAND, ID_BUTTON_TEST, 0);
}

3.在消息循环中增加ID_BUTTON_TEST的判断

while (GetMessage(&msg, NULL, 0, 0))
    {
        if (LOWORD(msg.wParam) == ID_BUTTON_TEST)
        {
            OutputDebugString(L"This is a ID_BUTTON_TEST message.");    // [BreakPoint1]
        }
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }

4.在窗口处理函数WndProc增加ID_BUTTON_TEST的判断

case ID_BUTTON_TEST:
    {
        OutputDebugString(L"This is a ID_BUTTON_TEST message.");        // [BreakPoint2]
    }
    break;
case ID_BUTTON_DRAW:
    OnButtonWhite();
    break;
case ID_BUTTON_SWEEP:
    OnButtonGray();
    break;

用断点调试的方式我们发现，用SendMessage发送的ID_BUTTON_TEST消息只会进入BreakPoint2，而PostMessage发送的ID_BUTTON_TEST会进入到BreakPoint1和BreakPoint2。

---

如果您有什么疑惑和想法，请在评论处给予反馈，您的反馈就是最好的测评师！由于本人技术和能力有限，如果本博文有错误或不足之处，敬请谅解并给出您宝贵的建议！

---

---
