Android自定义之圆环交替

参考http://blog.csdn.net/lmj623565791/article/details/24500107

首先是自定义属性（至于为什么自定义属性，我暂且只知道可以定义一些没有的属性来使用，给变量赋值）

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <attr name="firstColor" format="color"/>
    <attr name="secondColor" format="color"/>
    <attr name="circleWidth" format="dimension"/>
    <attr name="speed" format="integer"/>

    <declare-styleable name="CustomProgressBar">
        <attr name="firstColor"/>
        <attr name="secondColor"/>
        <attr name="circleWidth"/>
        <attr name="speed"/>
    </declare-styleable>

</resources>

上面定义了第一颜色，第二颜色，圆环的宽度，变换的速度

然后是自定义类

public class CustomProgressBar extends View {

    private int mFirstColor;//第一圈的颜色
    private int mSecondColor;//第二圈的颜色
    private int mCircleWidth;//圈的宽度
    private Paint mPaint;//画笔
    private int mProgress;//当前进度
    private int mSpeed;//速度
    private boolean isNext=false;

    public CustomProgressBar(Context context) {
        this(context,null);
    }

    public CustomProgressBar(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public CustomProgressBar(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);

        //获取属性数组，其中省略getTheme()后效果一样，不知道是什么作用
        TypedArray a=context.getTheme().obtainStyledAttributes(attrs,R.styleable.CustomProgressBar,defStyleAttr,0);
        int n=a.getIndexCount();
        for(int i=0;i<n;i++){
            int attr=a.getIndex(i);
            switch(attr){
                case R.styleable.CustomProgressBar_firstColor:
                    mFirstColor=a.getColor(attr, Color.GREEN);
                    break;
                case R.styleable.CustomProgressBar_secondColor:
                    mSecondColor=a.getColor(attr,Color.RED);
                    break;
                case R.styleable.CustomProgressBar_circleWidth:
                    //TypedValue.applyDimension是一个标准转换函数
                    //getResources().getDisplayMetrics()表示的是获取手机分辨率的类
                    mCircleWidth=a.getDimensionPixelSize(attr,(int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_PX,20,getResources().getDisplayMetrics()));
                    break;
                case R.styleable.CustomProgressBar_speed:
                    mSpeed=a.getInt(attr,20);
                    break;
            }
        }
        a.recycle();
        mPaint=new Paint();
        //绘图线程
        new Thread(){
            @Override
            public void run() {
                while (true){
                    mProgress++;
                    if(mProgress==360){
                        mProgress=0;
                        if(!isNext){
                            isNext=true;
                        }else{
                            isNext=false;
                        }
                    }
                    //在线程中使用更新UI，最后仍然会调用Invalidate()，即调用onDraw()方法
                    postInvalidate();
                    try {
                        Thread.sleep(mSpeed);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                }
            }
        }.start();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        int centre=getWidth()/2;
        int centre2=getHeight()/2;
        int radius=centre-mCircleWidth/2;//半径
        mPaint.setStrokeWidth(mCircleWidth);//设置线宽
        mPaint.setAntiAlias(true);//消除锯齿
        mPaint.setStyle(Paint.Style.STROKE);//设置为空心
        //设定一个圆弧的边界矩形
        RectF oval=new RectF(centre-radius,centre2-radius,centre+radius,centre2+radius);

       // if(!isNext){
            mPaint.setColor(mFirstColor);
            //注意这个设置的线宽是以半径长度为中线，两边扩展
            canvas.drawCircle(centre,centre2,radius,mPaint);
            mPaint.setColor(mSecondColor);
            //第一个参数为边界矩形，第二个为起始角度，第三个为旋转角度，第四个是否画半径边，第五的为画笔
            canvas.drawArc(oval,270,mProgress,false,mPaint);

     //   }
    }
}

说一下上面类的大致思路：先是获取资源属性的值给变量，然后画第一层圆环，而第二层是圆弧，其中旋转角度的值由开启的线程来改变。

最后在布局中使用

加上一句

xmlns:molu="http://schemas.android.com/apk/res-auto"

然后使用

  <com.example.administrator.customview03.CustomProgressBar
        android:id="@+id/progressBar"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        molu:circleWidth="50dp"
        molu:firstColor="#D4F668"
        molu:secondColor="#2F9DD2"
        molu:speed="30"/>

摘抄一段drawArc()的解释

drawArc方法：绘制圆弧

【功能说明】该方法用于在画布上绘制圆弧，通过指定圆弧所在的椭圆对象、起始角度、终止角度来实现。该方法是绘制圆弧的主要方法。

【基本语法】public void drawArc (RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)

参数说明

oval：圆弧所在的椭圆对象。

startAngle：圆弧的起始角度。

sweepAngle：圆弧的角度。

useCenter：是否显示半径连线，true表示显示圆弧与圆心的半径连线，false表示不显示。

paint：绘制时所使用的画笔。

见 http://book.51cto.com/art/201204/328276.htm

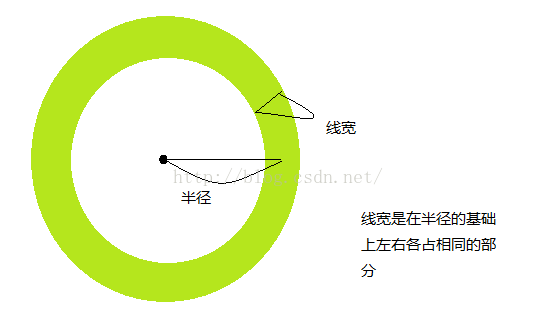

导入一个图，解释一下上面半径的求解
