Cocos2d-x3.0游戏实例之《别救我》第五篇——使用Cocostudio UI编辑器创建操作界面

这一篇内容其实很简单，已经对Cocostudio比较熟悉的朋友就可以随便扫一下了~（小若：熟悉Cocostudio的人谁还有空看你的基础教程呢）





笨木头花心贡献，啥？花心？不呢，是用心~

转载请注明，原文地址：http://www.benmutou.com/blog/archives/892

文章来源：笨木头与游戏开发







下载Cocostudio

首先，去官网下载最新版的Cocostudio：http://www.cocos2d-x.org/download

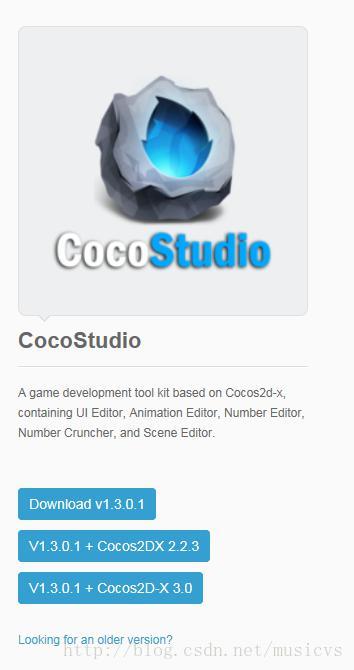

我这篇教程使用的版本是V1.3.0.1，它同一个版本还有3个分支，大家随便选择一个分支吧：



Cocos2d-x3.0游戏实例之《别救我》第五篇-截图-Cocostudio







那个，大家还是选择V1.3.0.1 + Cocos2D-X 3.0那个分支吧~原因？可能它比较顺眼吧~（小若：我噗）

好吧，从上到下，三个分支分别作用如下：

1. 纯Cocostudio工具集

2. 包含Cocos2d-x 2.2.3 源码的Cocostudio工具集，支持直接用Cocostudio创建Cocos2d-x工程

3. 包含Cocos2d-x 3.0 源码的Cocostudio工具集，支持直接用Cocostudio创建Cocos2d-x工程

用Cocostudio直接创建Cocos2d-x工程我也没试过，就不误导大家了~



安装很简单，没有什么要注意的，大家随意~



打开UI编辑器

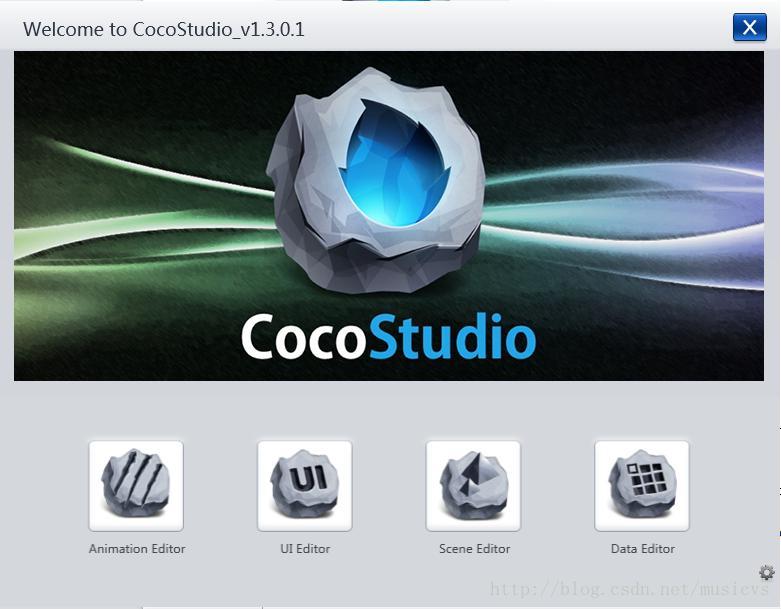

OK，现在运行Cocostudio程序，出现这样的界面：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



选择第二个，“UI Editor”，这就是我们要用的UI编辑器。



开始创建操作界面

好了，UI编辑器的功能还是不少的，一篇教程是讲不完的（而且我也没有完全掌握它的全部功能），本篇教程就通过一个很简单的UI来介绍一下编辑器的基本用法吧。



新建项目

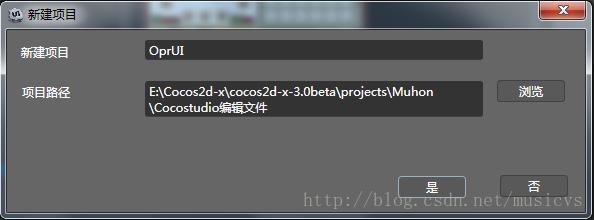

首先新建项目，我们命名为OprUI吧：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio

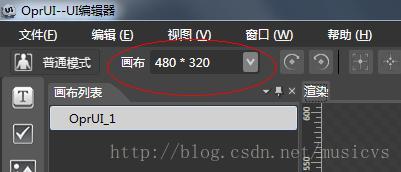

然后找到左上角的这个地方：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



我们设置一下画布大小，这个理论上是随大家喜欢的，根据自己的UI来设置大小就可以了（注意不要超过范围，导致UI没法在游戏中完全显示）~

但是我个人习惯是，设置成游戏的设计分辨率大小，这样比较方便，大家永久了就有自己的习惯了。

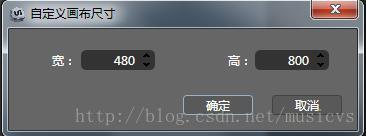

OK，我们设置画布为480*800：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



然后Ctrl+S，保存一下…（话说为什么要保存一下？不知道…习惯性动作而已）



导入素材



本篇教程图片素材下载地址：http://download.csdn.net/detail/musicvs/7392931

好，现在导入一下UI要用到的素材，直接把图片用鼠标拖动到UI编辑器最右边的资源视图就可以了，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio





创建按钮

OK，别忘了我们最初的目的：创建三个操作按钮，分别对应主角的三种操作。

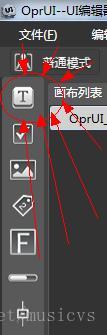

找到UI编辑器最左边的控件栏，然后找到按钮控件，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



可能不太好发现，我稍微多用了一两个箭头，大家仔细找找（小若：七个箭头，它是不是跟你有仇…你是不是怨念太深了啊喂）

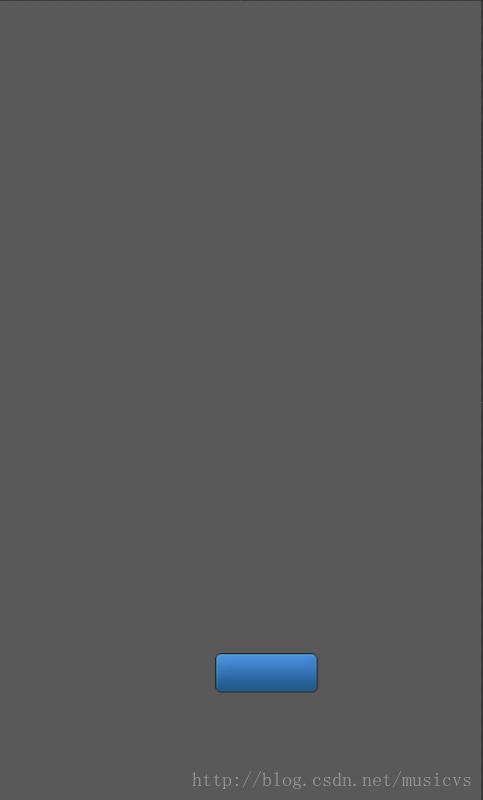

好，鼠标点击然后拖动这个按钮控件到画布上，然后，按钮就创建好了，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



设置按钮图片

好，这个蓝色的按钮很好看，我很喜欢，所以我们要抛弃它（蓝色按钮：啊咧？）

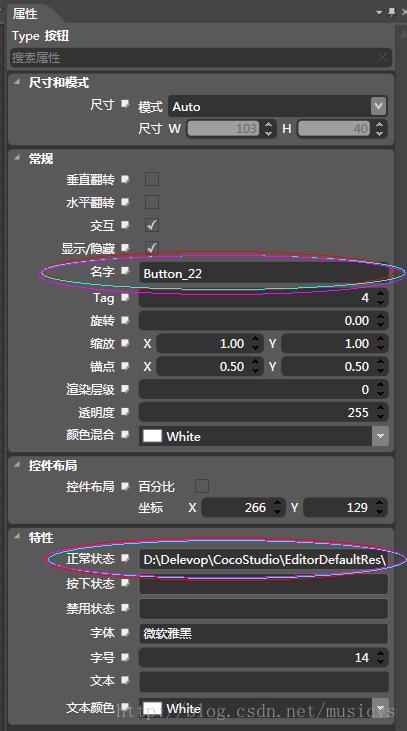

选择这个按钮，然后我们会看到右边的属性视图里有一大坨属性，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio





这些属性大部分都能顾名思义，我们先来关注一下用圈圈圈起来的那两个属性：

1. 名字：这个名字很重要，通过这个名字，我们可以在代码中找到这个控件对象

2. 正常状态：这个就很难顾名思义了，其实它的意思是“按钮正常状态的图片”

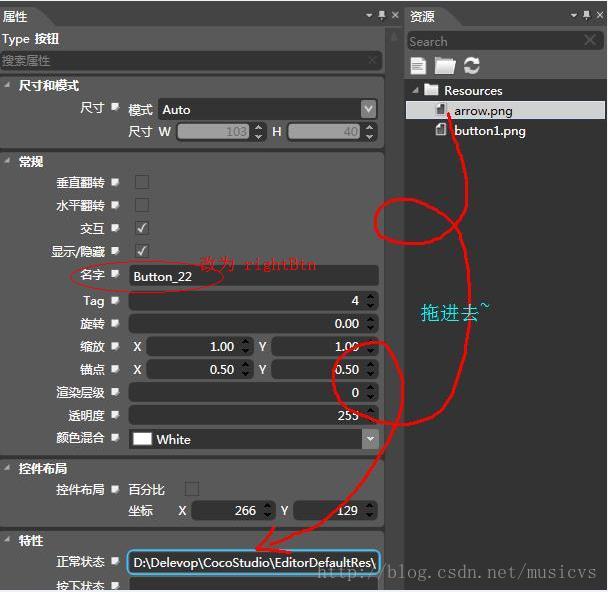

好，我们给按钮的名字设置为“rightBtn”，然后修改按钮正常状态的图片，方法很简单，把之前导进去的图片资源，选一张，然后拖到“正常状态”属性栏里就可以了。

如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio





本来上面这张图片我想做成一个gif动画的，那样就更加生动了~但是由于一些原因，所以我没有那么做。（小若：懒就懒啊，还解释什么啊）



然后就会发现，按钮图片已经改变了。

后面的“按下状态”、“禁用状态”就先忽略吧。



完成所有按钮

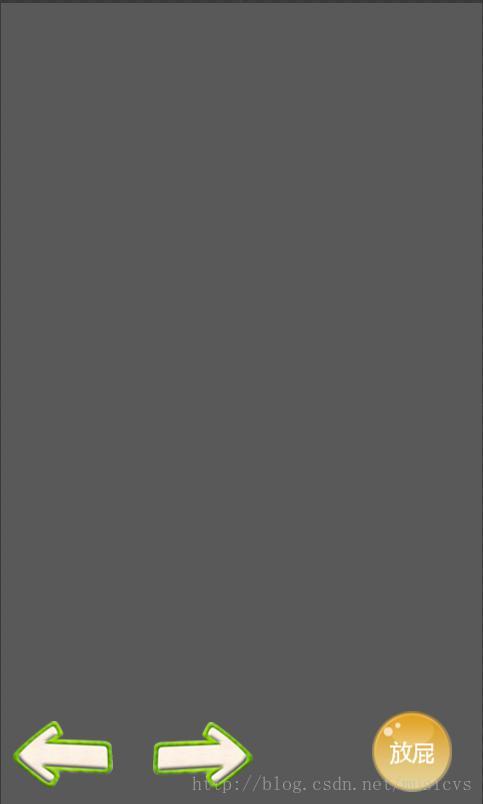

按照刚刚介绍的方法，我们创建好3个按钮，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



三个按钮的名字属性分别为：leftBtn、rightBtn、quickMoveBtn。

（小若：等等，为了那个箭头可以左右两边都有啊？不是只有一张箭头图片么？）



一张箭头图片却创建了不同方向的按钮，那是因为，按钮有一个属性，叫做“水平翻转”，大家自己找找~



导出配置文件

OK，一个完美的UI诞生了（小若：啊咧，放屁！）

是时候导出这个UI了，先Ctrl+S保存一下，一定不要忘了保存（因为习惯性动作）。

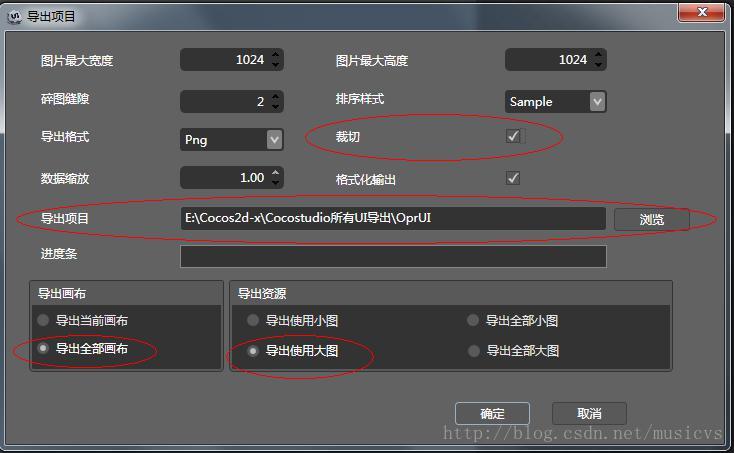

然后Ctrl+E导出UI，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



（我噗，好复杂）



大家按照上图那样选择就好了，保存路径自己选~

导出使用大图，意思就是把图片打包成一张大图。



然后，到刚刚导出的文件夹，我们会看到三个文件：

ExportJson就是UI配置文件，后面两个是图片文件。

把这三个文件复制到我们游戏项目的Resources目录下，就直接根目录吧，先不考虑目录结构了~



现在，我们要在代码中使用UI文件了~





导入Cocostudio相关的库

在使用UI文件之前，我们要给项目工程添加Cocostudio的库，如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



在项目解决方案上右键，添加现有项目，找到Cocostudio工程，再如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



OK，点击“打开”确定。



如果你和我一样，用的是VS2013，那就要升级一下（没有这个选项的那就不用升级），如图：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



然后用同样的方式添加GUI库以及Extensions库：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



然后再点击一下生成项目，然后新添加的库编译一下。

这里提醒一下，最好【重新生成】项目，然后整个工程编译一遍，因为我刚刚就遇到一个很奇怪的问题，UI加载之后老是错位。找了大半天，结果重新生成之后，这个问题就消失了。



如果你发现编译有问题，有些头文件找不到的话，那按照下图修改一下项目的附加包含目录：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio





如果你又发现编译出错，出现外部链接库错误的话，那就按照下图添加链接库引用：





在代码中使用UI文件

好了，终于把前奏搞定了，现在，给TollgateScene添加一个函数：











/* 创建操作UI */
void createOprUI();
函数实现如下：
void TollgateScene::createOprUI()
{
    auto UI = cocostudio::GUIReader::getInstance()->widgetFromJsonFile("OprUI_1.ExportJson");
    this->addChild(UI);
}














好，运行一下，是不是看到UI出现了？

（小若：没有！编译报错了，魂淡！）



没错，如果你不报错的话，那就神奇了。因为我们还没有加上一些必备的头文件：



#include “cocostudio/CocoStudio.h”

using namespace cocostudio;



加上之后，编译运行，我们就可以看到如下图的效果：



Cocos2d-x3.0游戏实例之《别救我》第五篇-Cocostudio



OK，这就是最简单的创建UI和加载UI的方式了。



啊，对了，之前我不是说下方那个锯齿是伏笔么~现在就解开这个伏笔了~

因为，最下面要放三个按钮，所以锯齿只能放在那个位置了~

解开悬念之后是不是好有快感。（啊个屁啊）



这篇内容好像有点长，那，关于如何让按钮点击之后产生效果，我们就放到下一篇来讲解吧。
