      重构Hello World 示例

前面示例，转换已经创建并成功执行，本示例任务是增强这个例子。



概述

下面是对现有示例进行改进的内容：

l  在相同文件夹下，如果是一个新输入文件，文件夹时基于转换保存的路径，但是名称不可能是固定的，所以转换将其视为一个参数。

l  你将验证输入文件是否存在（执行转换时，设置一个不存在文件名称，看会发生什么）

l  输出文件的名称依据输入文件的名称。



下面将要做的：

获取参数

l  创建输出文件，并加上问候（greetings）；

l  检查参数是否为空，如果是，失败；

l  检查文件是否存在，如果是，失败；



我们通过作业（job）来完成，job是有job项和连接组成；这些项和连接根据期望的执行顺序排序；所以，job也是基于流程控制。

job项是执行在job内部的一个单元，每个项被设计去完成特定的功能，如验证表是否存在或发送邮件。在job中可以执行转换或作业，所以，作业和转换也是job项；

连接是两个job项的执行顺序的图像展示方式。

一般连接有一个源和目标，但是有时，job项能多个连接输入，或有多个连接输出。

总体流程如下：

定义一个新的转换去获取参数；

然后验证参数，验证验证结果决定下一步执行条件；

验证文件是否存在作为一个job项；

job中执行的主要任务是有稍微不同的转换组成，上节中我们已经学习过了；

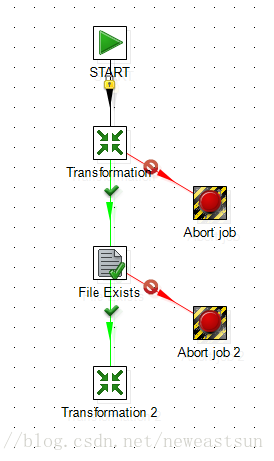

图示如下：

环境准备

这部分教程里，输入文件和输出文件将保存在一个新文件夹Files下，首先我们要这个创建文件夹，并拷贝list.csv文件到里面。

为了避免每次都写完整的路径名称，我们创建一个变量包含文件夹或文件的引用信息。因此，编辑kettle.properties配置文件。该文件在Windows XP/2000是C:\Documents and Settings\<username>\.kettle* 文件夹,win7是在 C:\users\<username>\.kettle* 文件夹， 其他平台是*~/.kettle 这个目录. 打开文件在文件内容的最后，增加一行；修改路径只向你刚创建的目录。

FILES=/home/PentahoUser/Files



spoon启动时，读取该文件，所以为了起作用，需要重新启动。



步骤开发



重启后，做下面三个步骤：

l  创建转换

l  修改转换

l  构建作业



创建转换

1)     创建一个新的转换，命名为get_file_name.

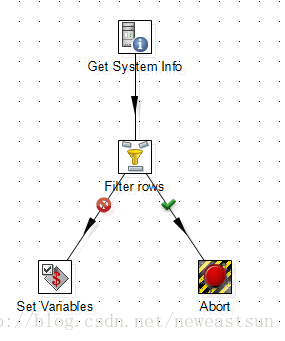

2)     拖动下图中的步骤到工作区中，然后根据下图连接他们。

get System info(输入类别)，Filter Rows和Abort的属于（流程类别），

set Variable 属于job类别



3)     按照下面的描述配置步骤

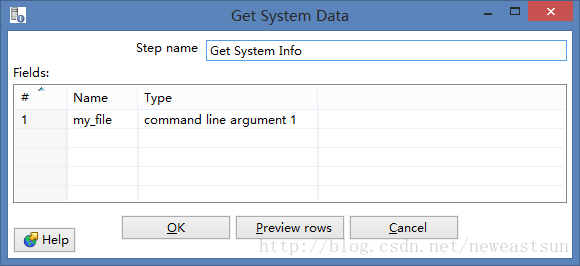

配置get System Info步骤

这个步骤获取转换以外的来源，如系统日期或命令行参数，这里，你将用这个步骤获得第一个也是唯一的参数。在该步骤的配置窗口有一个表格，你填写的每行，将成为输出数据中新的列。

1)     双击该步骤

2)     在第一个单元格中，在name列下面，输入my_file.

3)    当你点击type列下面的单元格，带有选项的窗口弹出，这里选择command line argument 1.

4)     点击确定。

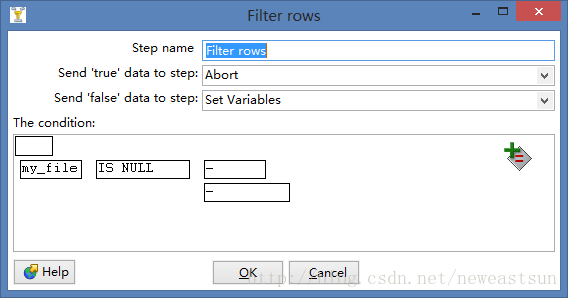

配置the Filter Rows Step

这个步骤有两个输出分支，根据上面的条件。

1)     双击该步骤

2)     写条件：在field中选择my_file,然后用 is null 代替 等号；

3)     然后true条件，连接 Abort；

4)     false，连接set Variable；

5)     点击确定完成；

现在null参数，将到达Abort步骤，当参数为not null时，到达set Variable步骤



配置Abort步骤

这步骤不需要任何配置，如何一行数据到达这步，则转换就中止，然后失败，我们可以在主job中使用这个结果。

配置 set variable 步骤

该步骤创建一个变量，然后把输入字段的内容赋值到其中，配置窗口有一个表格，每行表示产生一个新变量。

1)     双击步骤，

2)     点击获取参数，唯一存在的字段my_file自动出现，缺省的变量名称是字段的大写MY_FILE。保持缺省值不变。

3)     点击确定。



执行并测试

1)     点击run（运行），测试转换；

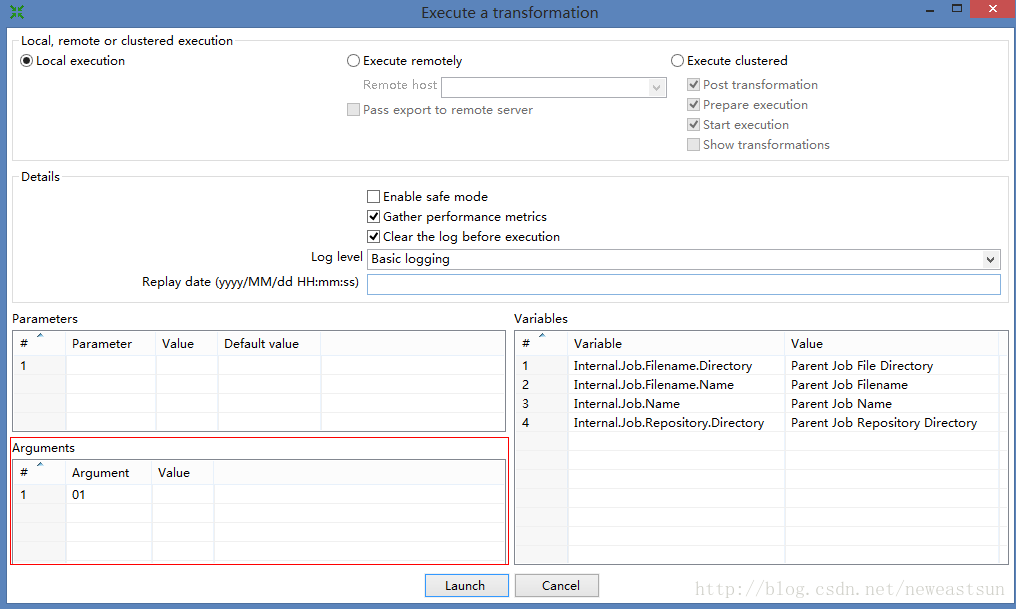

2)     在运行对话框中，在左下角的命令行参数表格中，如果已经存在内容就删除先，然后第一个参数值中点些list，作为命令行参数传递给转换。

3)     点击运行；

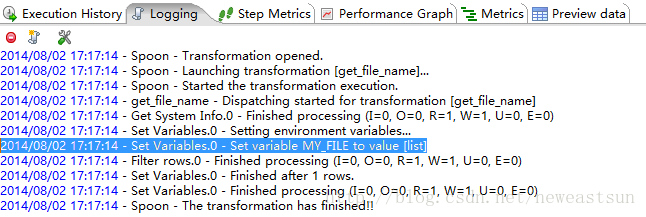

4)     在日志区域，能看到消息：

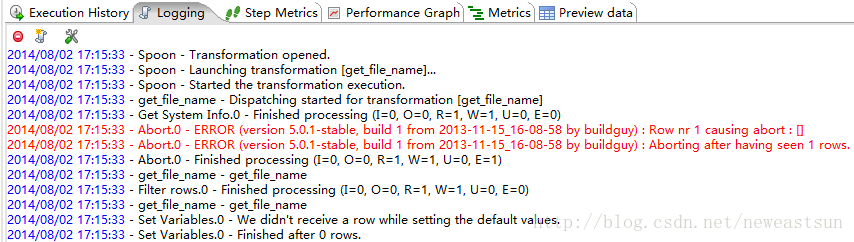

5)     再次点击运行，并清除第一个命令行参数值，然后确定运行，日志消息如下：

修改之前的转换

现在修改之前的hello.ktr转换，让文件名称和参数进行匹配。如果在job中设置命令行参数为foo，则转换读取foo.csv文件，并且创建foo_with_greetings.xml.同时，增加一个过滤器去除空行；

1)     打开Hello.ktr转换；

2)     打开csv File input 步骤配置窗口；

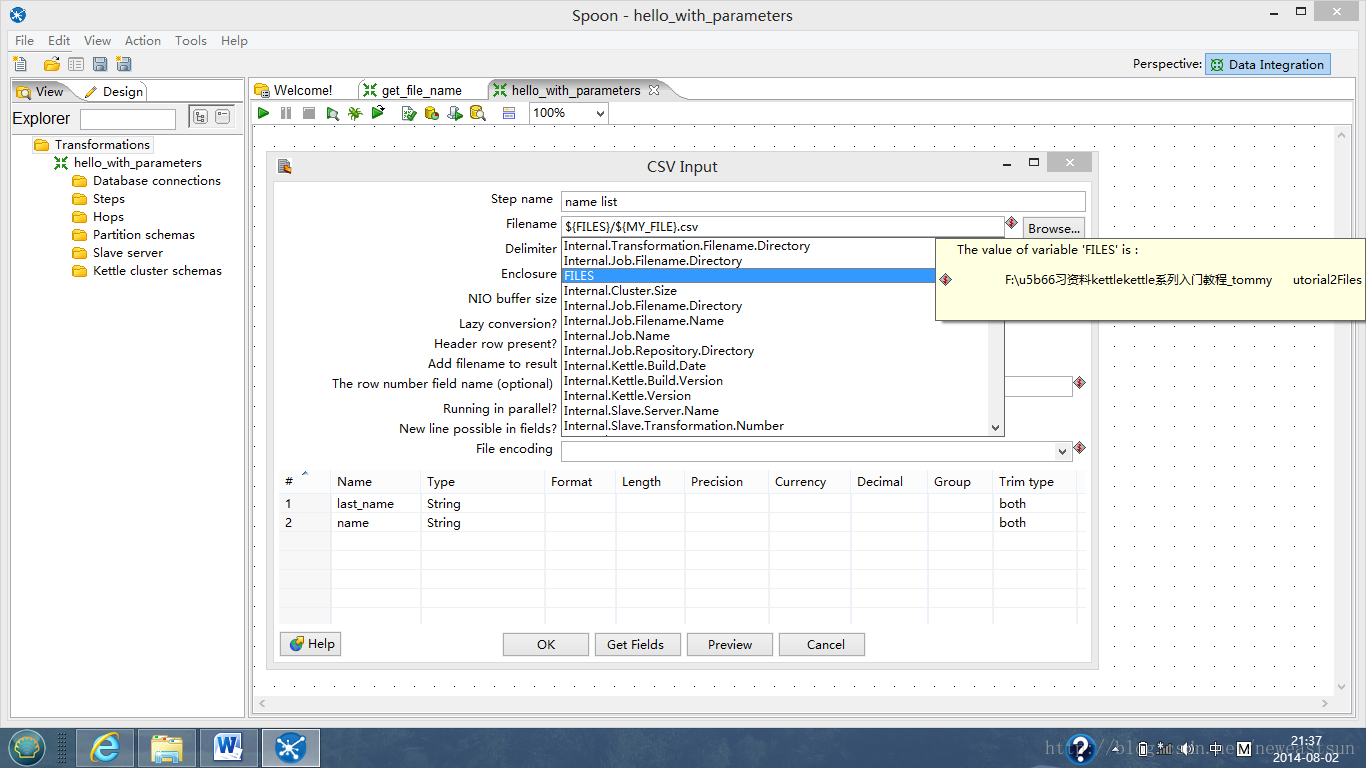

3)     删除文件名称文本框的内容，ctrl+alt + space 在弹出下拉框中可以看到FILES变量；最终输入内容：${FILES}/${MY_FILE}.csv

4)     点击确定

5)     打开xml output step 配置界面

6)     用下面的内容代替文件名称文本框的值：${FILES}/${MY_FILE}_with_greetings；

7)     点击显示文件名称预览xml文件名称，我们看到${FILES}被我们设置的值代替了；

8)     点击确定完成。

9)     拖到一个Filter Rows 步骤到工作区

10)  拖动Filter Rows 到csv Input和JavaScript代码之间的连接，当你看到连线变粗时，放开鼠标，这时，新的步骤就自动插入到两个步骤之间了；

11)  配置，选择name字段，条件选择Is NOT NULL；

12)  保持true到达步骤不变，false到达步骤为空，为了确保只有数据行中的name字段不空才能流向到下一步；

13)  点击确定

14)  另存为 Hello_with_parameters;



执行并测试转换（Hello_With_parameters）

为了测试，首先确保MY_FILE变量存在且有值；因为转换依赖该变量；所以执行测试前，我们手工创建这变量；



1)     在编辑菜单中，点击设置环境变量，弹出窗口中出现变量的列表；

2)     在列表的最后一行，输入MY_FILE作为变量名称，内容输入文件名称，但是不要写扩展名；

3)     点击确定并运行；

4)     在运行配置界面的变量列表中，能看到我们创建的便利，然后运行该转换；

5)     最后验证输出内容；



构建主作业

最后一个任务，是建主job；

1、        创建job

1)     点击新建，选择job；

2)     在job工作区中，我们可以拖动job项和连接；

3)     在编辑菜单或上下文菜单中选择设置

4)     弹出窗口中可以设置job的一些属性，输入名称和描述；

5)     点击保存，保持job到我们文件夹中，输入名称为Hello；

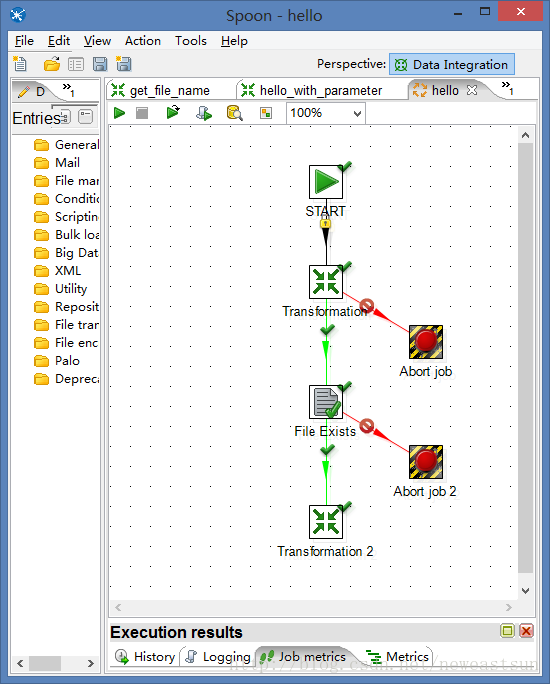

如下图所示：

2、        详细的步骤及流程如下：

在工作区的左边有job项窗口；拖入下面的步骤到工作区中；

1)     在General类别中，start步骤，transformation步骤，File Exist（文件存在，在条件类别中）步骤，transformation步骤；

2)     拖动两个Abort到工作区中，一个连接到transformation步骤，另一个连接File Exists步骤

3)     配置第一个转换步骤

a)     双击第一个转换步骤，弹出配置窗口

b)     在文件名文本框中，写如下内容：

${Internal.Job.Filename.Directory}/get_file_name.ktr

                 当然我们假设转换和作业是保存在同一个文件夹中；

4)     配置第二个转换步骤

a)     双击该job项，弹出配置窗口；

b)     文件名文本框中录入如下内容：

      ${Internal.Job.Filename.Directory}/Hello_with_parameter.ktr

c)     点击确定；

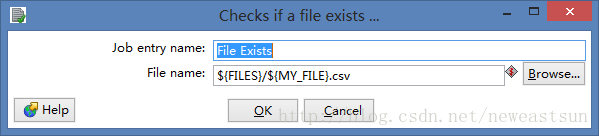

5)     配置文件存在job项

a)     双击该项，弹出配置窗口；

b)     在文件名文本框中录入需验证文件的完整路径，和之前录入的名称一致；${FILES}是在kettle.properties中定义的；

6)     配置连接到get_file_name转换的中止步骤

a)     在消息文本框中填写：The file name argument is missing（文件名称参数丢失）

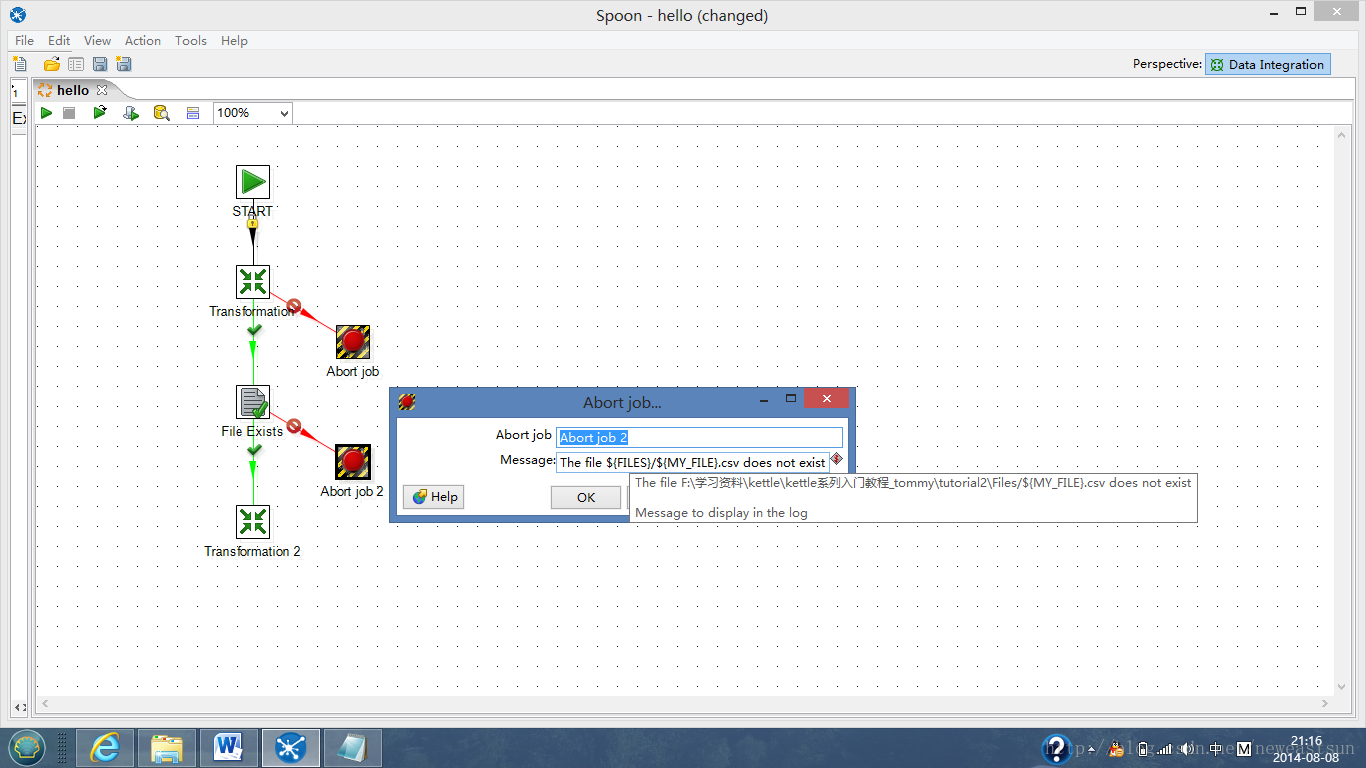

7)     配置连接到文件存在的中止步骤

a)     在消息文本框中填写：The file ${FILES}/${MY_FILE}.csv does not exist，鼠标移动到消息文本框中，可以看到完整路径的提示；

配置job连接

job项一般总是被执行，无论前一步执行成功或失败；执行情况用不同的颜色代替，黑色连接线表示总是执行，绿色表示只有前一步骤成功执行才执行，红色表示只有前一步执行失败才执行。

在本例中，job项被创建并按照不同的颜色进行连接，意味着按照我们设想的情况进行执行，详细说明如下：

l  第一个转换项步骤总是被执行（从开始步骤到其颜色为黑色）

l  如果第一个转换没有配置参数，（会执行失败），红色连接则控制流程到中止项步骤；

l  如果第一项转换成功执行，绿色连接控制流程到文件存在job项；

l  如果文件不存在，则验证文件存在失败，红色连接控制流程到第二个中止项；

l  如果验证成功，绿色连接控制流程到主转换项；

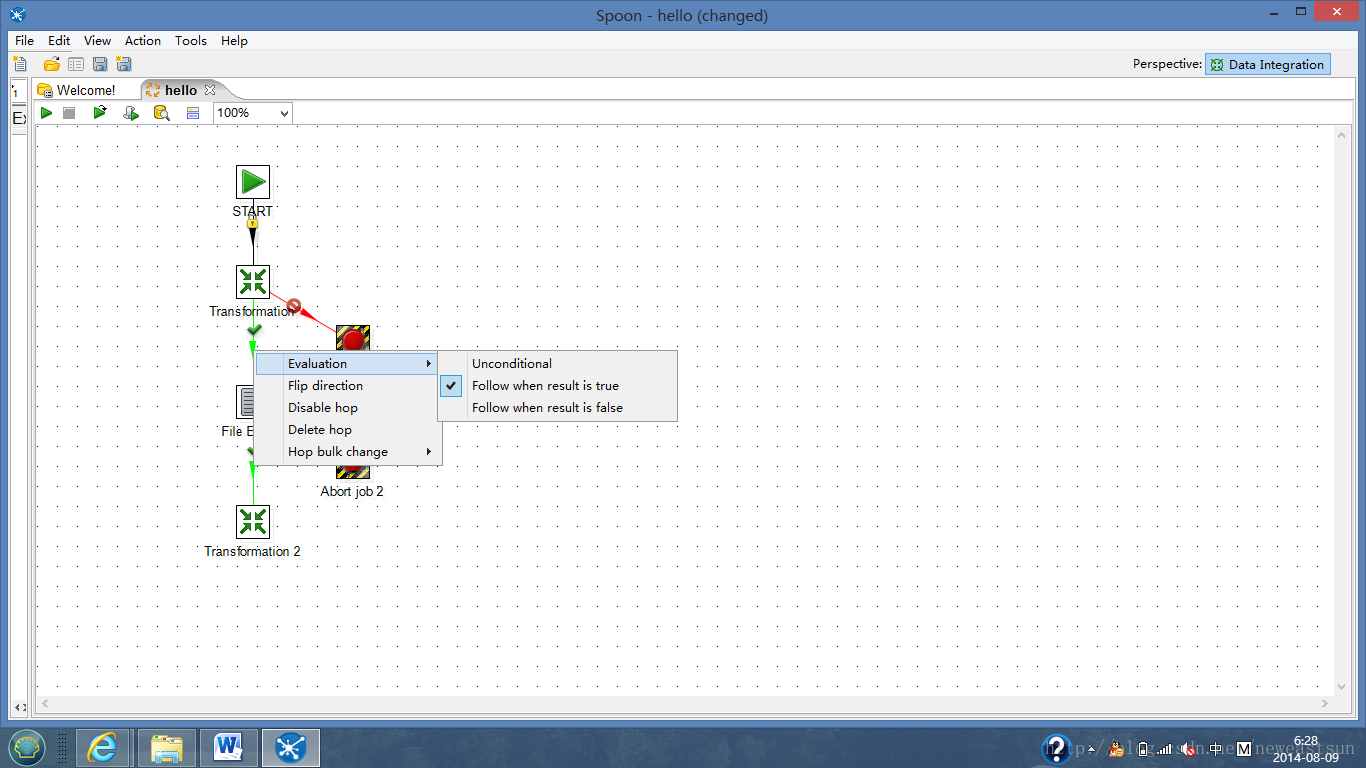

如果你想改变job项的执行条件，步骤如下：

a)     选择到达某项的连接；

b)     右击显示上下文菜单；

c)     点击Evaluation（评估），选择三个条件中一个；

工作机制

当执行一个作业时，作业项的执行顺序取决连接的方向和条件，从而决定某项是否被执行；执行是基于顺序流，直到前一个job项执行完毕后才执行下面job项；

一般实际应用中，job中执行顺序转换；如果你需要转换的一部分完成之前，就开始执行其他部分，那只能把该转换拆分到两个相关的转换中，并放置在就哦不，一个接着一个；

执行job

为了执行该job，首先需要提供参数，因为get_file_name转换中需要提供参数（我们仅用变量存储参数的值），设置参数步骤如下：

a)     双击get_file_name转换；

b)     弹出配置窗口，点击参数选项，在表格的第一行，写list；

c)     确定，然后点击run按钮，在弹出的运行配置对话框中，点击launch

d)     下面视图中显示执行结果；

在执行结果视图中，job指标选项显示所有job项以及执行结果；job项是按顺序执行，如果某项失败，则后面的项则不被显示出来，因为他们没有被执行过；

在日志选项中，能看到详细的日志信息：包括job项的开始和结束时间，特别是当某项是转换时，日志中也包括了转换的详细日志；



当你在日志最后看到：Spoon - Job has ended.则成功生成了一个新的文件；如果输入文件是list.csv,则在同一文件夹中生成的输出文件为list_with_greetings.xml，打开并验证其内容。



现在改变参数名称，输入一个不存在的文件名，并执行该job；你将看到job中止，在日志中显现内容：Abort - The file <parameter> does not exist



      现在尝试删除参数并执行，同样job会中止，日志显示如下：

      Abort - The file name is missing

kittchen

Kitchen是在终端窗口中执行的工具，在windows中为Kitchen.bat，其他平台为Kitchen.sh；我们可以在安装目录中，如果你执行该命令，可以看到参数选项列表；

可以尝试执行如下命令：

kitchen /file <Jobs_path>/Hello.kjb <par> /norep

/norep 表示不要连接资源库

/file 表示执行job的文件名称，需要完整的路径；

c:/Pentaho/Tutorial (Windows)

或者

/home/PentahoUser/Tutorial

<par>是job执行需提供的参数，我们参数是执行文件的名称，不带csv扩展名；

其他选项取默认值；

输入上述命令并执行，和spoon中执行一致，除了日志在终端显示，我们也可以重定向到文件；除了格式有点不同，内容几乎一致；

执行job不带参数，用无效参数，使用有效参数，验证所有的期望结果；也联系使用kitchen，修改一些选项，如日志级别等。
