107-使用多播的 UDP C/S 程序

在掌握了多播的相关基础后，本文我们通过实例来演示如何让你的进程加入多播组。

1. 程序路径

本文使用的程序托管在 gitos 上：http://git.oschina.net/ivan_allen/unp

本文使用的程序路径为 unp/program/multicast/basic.

2. 客户端

udp 客户端部分无需做任何更改，在指定目标 ip 地址的时候，直接使用多播地址。意思是说，向这个“QQ群”发信息。

3. 服务器

udp 服务器相对于之前的区别就是加入一个多播组，所以这里关键是如何加入多播组的问题。下面是具体程序，关键的地方已做注释。

void server_routine() {
  int ret, sockfd;
  struct sockaddr_in servaddr, cliaddr;
  socklen_t cliaddrlen;
  // 加入多播组要填充的结构体
  struct ip_mreq mreq;

  ret = resolve(g_option.hostname, g_option.port, &servaddr);
  if (ret < 0) ERR_EXIT("resolve");

  sockfd = socket(AF_INET, SOCK_DGRAM, 0);
  if (sockfd < 0) ERR_EXIT("socket");

  // 绑定本地接口，默认为 INADDR_ANY
  ret = bind(sockfd, (struct sockaddr*)&servaddr, sizeof servaddr);
  if (ret < 0) ERR_EXIT("bind");

  // “构造QQ群号”：填充要加入的多播组地址，比如 230.2.2.2
  mreq.imr_multiaddr.s_addr = inet_addr(g_option.multiAddr);
  // “指定要加入QQ群的QQ号”：指定哪个接口（网卡出口）加入多播组
  mreq.imr_interface.s_addr = servaddr.sin_addr.s_addr;
  // “加入QQ群”：调用 setsockopt 函数，将网卡出口加入指定的多播组
  ret = setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq));
  if (ret < 0) ERR_EXIT("setsockopt:IP_ADD_MEMBERSHIP");

  LOG("multicast group: %s\n", g_option.multiAddr);


  doServer(sockfd);

  // “退群”：将网卡接口移出多播组
  ret = setsockopt(sockfd, IPPROTO_IP, IP_DROP_MEMBERSHIP, &mreq, sizeof(mreq));
  if (ret < 0) ERR_EXIT("setsockopt:IP_DROP_MEMBERSHIP");

  close(sockfd);
}

上面的程序非常简单，一旦有多个服务器加入了同一个多播组，客户端向此多播组发送信息，所有的服务器都能收到信息。

4. 相关的套接字选项（IPv4）

再看完第 3 小节的程序后，有必要对相关的套接字选项做介绍。Linux/Unix 提供了很多套接字选项用来操作多播。

表1 组成员无关多播套接字选项

选项名	数据类型	说明
IP_MULTICAST_IF	struct in_addr	发送多播数据报时，指定外出接口
IP_MULTICAST_TTL	u_char	指定外出多播数据报的 TTL
IP_MULTICAST_LOOP	u_char	开启或禁止外出多播数据报回环

---

表2 组成员相关多播套接字选项

选项名	数据类型	说明
IP_ADD_MEMBERSHIP	struct ip_mreq	加入一个多播组
IP_DROP_MEMBERSHIP	struct ip_mreq	离开一个多播组

---

表 1 和表 2 只列举了一部分，还有一些，暂时不例举。上面列举的，都是我们目前能看懂的。在第 3 节的例子中，已经演示了 IP_ADD_MEMBERSHIP 和 IP_DROP_MEMBERSHIP 的用法。

5. 实验

在 flower 主机和 moon 主机上启动两个 UDP 多播服务器，多播地址是230.2.2.2，端口号是 7777，然后在 moon 主机上启动 UDP 客户端，向组 230.2.2.2 发信息。

• 启动 udp 服务器

// 默认组地址是 230.2.2.2，所以 -g 选项可以不用写
$ ./mc -s -p 7777 -g 230.2.2.2

• 启动客户端

$ ./mc -h 230.2.2.2

• 运行结果

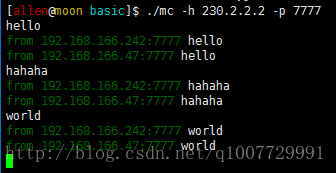

图1 客户端

图2 moon 主机上的服务器

图3 flower 主机上的服务器

6 总结

• 掌握如何加入一个组
