AChartEngine应用之LineChart（模拟动态生命特征值图）

AChartEngine应用之LineChart（模拟动态生命特征值图）

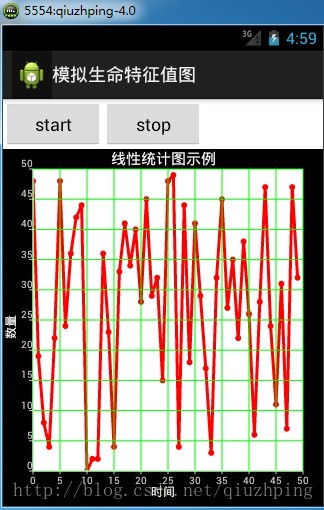

接着上一次写的内容，构建动态曲线图，并产生与用户交互，考虑到数据都是活动的，不可能总是用静态数据，所以我下面的demo就是模拟。项目作用：模拟生命特征值图，动态显示分钟脉搏生命特征值走向每隔1000ms产生50组数据，并填充到表格中，主要使用的到是Handler+Task，因为我是用Activity显示这个表格每次产生的数据都需要快速的填充到主线程UI中，所以我就用Handler，这里的数据我都是采用随机数表示，这个demo可以作为开发医疗设备显示生命症状的表格信息参考，实际项目中如果需要用的每隔XX时间产生XX数据，最好是用Web提供数据，这样可以实现多个客户端 共享数据

构建LineChart图的步骤主要分为以下四步，还需要在项目中引入AChartEngine依赖jar包，在Manifest中添加：<activityandroid:name="org.achartengine.GraphicalActivity" />

1.     设置XYMultipleSeriesRenderer

mXYRenderer = buildRenderer(color, style, true);                    mXYRenderer.setShowGrid(true);// 显示表格                    mXYRenderer.setGridColor(Color.GREEN);// 据说绿色代表健康色调，不过我比较喜欢灰色                    mXYRenderer.setXLabels(20);                    mXYRenderer.setYLabels(10);                    mXYRenderer.setYLabelsAlign(Align.RIGHT);// 右对齐                    // mXYRenderer.setPointSize((float) 2);                    mXYRenderer.setShowLegend(false);// 不显示图例                    mXYRenderer.setZoomEnabled(false);                    mXYRenderer.setPanEnabled(true, false);                    mXYRenderer.setClickEnabled(false);                    setChartSettings(mXYRenderer, title, "时间", "数量", 0, X, 0, Y,                                      Color.WHITE, Color.WHITE);// 这个是采用官方APIdemo提供给的方法                                                                                                        // 设置好图表的样式



2.     构建数据源CategorySeries

series = new XYSeries(title);// 这个类用来放置曲线上的所有点，是一个点的集合，根据这些点画出曲线 mDataset = new XYMultipleSeriesDataset(); // 创建一个数据集的实例，这个数据集将被用来创建图表 mDataset.removeSeries(series);// 移除数据集中旧的点集                    series.clear();// 点集先清空，为了做成新的点集而准备                      for (int k = 0; k < X; k++) {// 实际项目中这些数据最好是由线程搞定，可以从WebService中获取                             int y = (int) (Math.random() * Y);                             series.add(k, y);                    }                    mDataset.addSeries(series);// 在数据集中添加新的点集                    mViewChart.invalidate();// 视图更新，没有这一步，曲线不会呈现动态



3.     通过ChartFactory.getLineChartView生成曲线图

mViewChart = ChartFactory.getLineChartView(context, mDataset,                                      mXYRenderer);// 通过ChartFactory生成图表                      mLayout.addView(mViewChart, new LayoutParams(LayoutParams.FILL_PARENT,
