Android图表库MPAndroidChart(二)——线形图的方方面面,看完你会回来感谢我的


在学习本课程之前我建议先把我之前的博客看完,这样对整体的流程有一个大致的了解

我们继续来就学习,我是强烈建议看本篇之前先看我的上一篇

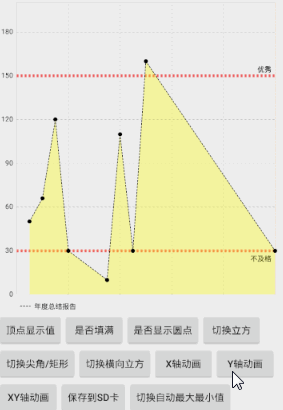

我们这里来实现它的折线图,也就是我们的第一个图形,我们先来看下运行后的结果:

这里写图片描述

我们一步一步来分析他是怎么实现的,首先,我们要分析他组成的元素一共是多少有多少,我们抛开基本控件Button之外,我们算了算

  • x轴(最大/最小值 颜色 高宽等)
  • Y轴(最大/最小值 颜色 高宽等)
  • 不及格线(位置 颜色 高宽等)
  • 优秀线(位置 颜色 高宽等)
  • 下标文字(年度总结报告)
  • 区域颜色(黄色)
  • 数据(x,y)

大致的就是这些元素,我们现在就来一点点的解析,首先

一.基本集成

先把布局写出来吧,这个线形图在我的理解就是一个折线图,我们在布局中使用:

<com.github.mikephil.charting.charts.LineChart
        android:id="@+id/mLineChar"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"/>

然后定义,首先,初始化,这里大部分都是为他做铺垫,比如手势,缩放等等,而且可以随意开关

        mLineChar = (LineChart) findViewById(R.id.mLineChar);
        //设置手势滑动事件
        mLineChar.setOnChartGestureListener(this);
        //设置数值选择监听
        mLineChar.setOnChartValueSelectedListener(this);
        //后台绘制
        mLineChar.setDrawGridBackground(false);
        //设置描述文本
        mLineChar.getDescription().setEnabled(false);
        //设置支持触控手势
        mLineChar.setTouchEnabled(true);
        //设置缩放
        mLineChar.setDragEnabled(true);
        //设置推动
        mLineChar.setScaleEnabled(true);
        //如果禁用,扩展可以在x轴和y轴分别完成
        mLineChar.setPinchZoom(true);

然后开始绘制我们的x和y轴,这里我可以在绘制的时候就给他们添加两条线,及格线和不及格线,对吧

        //x轴
        LimitLine llXAxis = new LimitLine(10f, "标记");
        //设置线宽
        llXAxis.setLineWidth(4f);
        //
        llXAxis.enableDashedLine(10f, 10f, 0f);
        //设置
        llXAxis.setLabelPosition(LimitLine.LimitLabelPosition.RIGHT_BOTTOM);
        llXAxis.setTextSize(10f);

        XAxis xAxis = mLineChar.getXAxis();
        xAxis.enableGridDashedLine(10f, 10f, 0f);
        //设置x轴的最大值
        xAxis.setAxisMaximum(100f);
        //设置x轴的最小值
        xAxis.setAxisMinimum(0f);

        LimitLine ll1 = new LimitLine(150f, "优秀");
        ll1.setLineWidth(4f);
        ll1.enableDashedLine(10f, 10f, 0f);
        ll1.setLabelPosition(LimitLine.LimitLabelPosition.RIGHT_TOP);
        ll1.setTextSize(10f);

        LimitLine ll2 = new LimitLine(30f, "不及格");
        ll2.setLineWidth(4f);
        ll2.enableDashedLine(10f, 10f, 0f);
        ll2.setLabelPosition(LimitLine.LimitLabelPosition.RIGHT_BOTTOM);
        ll2.setTextSize(10f);

        YAxis leftAxis = mLineChar.getAxisLeft();
        //重置所有限制线,以避免重叠线
        leftAxis.removeAllLimitLines();
        //设置优秀线
        leftAxis.addLimitLine(ll1);
        //设置及格线
        leftAxis.addLimitLine(ll2);
        //y轴最大
        leftAxis.setAxisMaximum(200f);
        //y轴最小
        leftAxis.setAxisMinimum(0f);
        leftAxis.enableGridDashedLine(10f, 10f, 0f);
        leftAxis.setDrawZeroLine(false);

        // 限制数据(而不是背后的线条勾勒出了上面)
        leftAxis.setDrawLimitLinesBehindData(true);

        mLineChar.getAxisRight().setEnabled(false);

你别看这里数据这么多,你仔细理理,你就会发现,他其实没多少东西,我们现在模拟一点数据并且设置动画

        //这里我模拟一些数据
        ArrayList<Entry> values = new ArrayList<Entry>();
        values.add(new Entry(5, 50));
        values.add(new Entry(10, 66));
        values.add(new Entry(15, 120));
        values.add(new Entry(20, 30));
        values.add(new Entry(35, 10));
        values.add(new Entry(40, 110));
        values.add(new Entry(45, 30));
        values.add(new Entry(50, 160));
        values.add(new Entry(100, 30));

        //设置数据
        setData(values);

        //默认动画
        mLineChar.animateX(2500);
        //刷新
        //mChart.invalidate();

        // 得到这个文字
        Legend l = mLineChar.getLegend();

        // 修改文字 ...
        l.setForm(Legend.LegendForm.LINE);

这里的设置数据,我们调用这个方法

    //传递数据集
    private void setData(ArrayList<Entry> values) {
        if (mLineChar.getData() != null && mLineChar.getData().getDataSetCount() > 0) {
            set1 = (LineDataSet) mLineChar.getData().getDataSetByIndex(0);
            set1.setValues(values);
            mLineChar.getData().notifyDataChanged();
            mLineChar.notifyDataSetChanged();
        } else {
            // 创建一个数据集,并给它一个类型
            set1 = new LineDataSet(values, "年度总结报告");

            // 在这里设置线
            set1.enableDashedLine(10f, 5f, 0f);
            set1.enableDashedHighlightLine(10f, 5f, 0f);
            set1.setColor(Color.BLACK);
            set1.setCircleColor(Color.BLACK);
            set1.setLineWidth(1f);
            set1.setCircleRadius(3f);
            set1.setDrawCircleHole(false);
            set1.setValueTextSize(9f);
            set1.setDrawFilled(true);
            set1.setFormLineWidth(1f);
            set1.setFormLineDashEffect(new DashPathEffect(new float[]{10f, 5f}, 0f));
            set1.setFormSize(15.f);

            if (Utils.getSDKInt() >= 18) {
                // 填充背景只支持18以上
                //Drawable drawable = ContextCompat.getDrawable(this, R.mipmap.ic_launcher);
                //set1.setFillDrawable(drawable);
                set1.setFillColor(Color.YELLOW);
            } else {
                set1.setFillColor(Color.BLACK);
            }
            ArrayList<ILineDataSet> dataSets = new ArrayList<ILineDataSet>();
            //添加数据集
            dataSets.add(set1);

            //创建一个数据集的数据对象
            LineData data = new LineData(dataSets);

            //谁知数据
            mLineChar.setData(data);
        }
    }

到这里,我们就已经绘制完成了,如果你细心的话,你会发现集成很简单,而且条理很清晰,但是如果你不清晰的话,没关系, 我们继续看

二.相关讲解

我现在来说下他的相关类

  • XAxis

他的X轴类,通过getgetXAxis获得,然后可以给他设置区域大小

  • YAxis

这个和上面的一样,只不过是Y周,我们通过getAxisLeft获得,可以给他设置一些相关的属性

  • LimitLine

绘制虚线,这条虚线我们的例子上是让Y轴添加,所有有优秀线和不及格线,如果我们换一个角度思考,我们给X轴添加,那是不是出现竖线呢?

        //设置优秀线
        xAxis.addLimitLine(ll1);
        //设置及格线
        xAxis.addLimitLine(ll2);

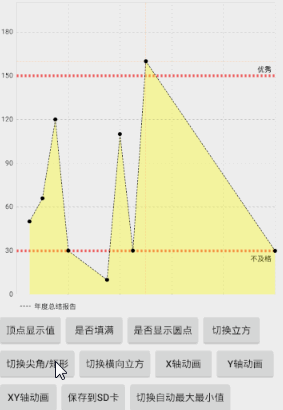

行动起来,运行的结果如图

这里写图片描述

OK,完美,关于这条线,我们主要是给他设置位置,做表,颜色等

  • Entry

这是一个数据实体,里面有x,y坐标点,作为给点确定位置的

  • animateX

这里默认给X方向设置了动画

  • LineDataSet

    数据集,把他给lineChar就可以显示出来,就像把adapter设置给listview一样

  • setFillColor

这里是设置区域内的颜色,我们默认是黄色,当然,你想设置什么颜色都是无所谓的,哪怕渐变色

  • LineData

把之前的LineDataSet转换成一个新的集合调用设置数据的方法设置进去

 //创建一个数据集的数据对象
 LineData data = new LineData(dataSets);

 //谁知数据
 mLineChar.setData(data);

到这里,你是不是已经对他有点了解了?毕竟我们不是造轮子,而是在使用轮子

三.显示顶点的值

我们来看一下两个的效果

这里写图片描述

左边为有值,右边为无值,这个根据需求,我们怎么实现呢?

   //获取到当前值
    List<ILineDataSet> sets = mLineChar.getData().getDataSets();
    for (ILineDataSet iSet : sets) {
        LineDataSet set = (LineDataSet) iSet;
        //切换显示/隐藏
        set.setDrawValues(!set.isDrawValuesEnabled());
    }
    //刷新
    mLineChar.invalidate();

四.是否填充

这里写图片描述

List<ILineDataSet> setsFilled = mLineChar.getData().getDataSets();
    for (ILineDataSet iSet : setsFilled) {
        LineDataSet set = (LineDataSet) iSet;
        if (set.isDrawFilledEnabled())
            set.setDrawFilled(false);
        else
            set.setDrawFilled(true);
    }
    mLineChar.invalidate();

五.是否显示圆点

这里写图片描述

List<ILineDataSet> setsCircles = mLineChar.getData().getDataSets();
    for (ILineDataSet iSet : setsCircles) {
        LineDataSet set = (LineDataSet) iSet;
        if (set.isDrawCirclesEnabled())
            set.setDrawCircles(false);
        else
            set.setDrawCircles(true);
    }
    mLineChar.invalidate()

六.切换立方

这里写图片描述

List<ILineDataSet> setsCubic = mLineChar.getData().getDataSets();
    for (ILineDataSet iSet : setsCubic) {
        LineDataSet set = (LineDataSet) iSet;
        set.setMode(set.getMode() == LineDataSet.Mode.CUBIC_BEZIER
                ? LineDataSet.Mode.LINEAR
                : LineDataSet.Mode.CUBIC_BEZIER);
    }
    mLineChar.invalidate();

七.切换尖角/矩形

这里写图片描述

List<ILineDataSet> setsStepped = mLineChar.getData().getDataSets();
    for (ILineDataSet iSet : setsStepped) {
        LineDataSet set = (LineDataSet) iSet;
        set.setMode(set.getMode() == LineDataSet.Mode.STEPPED
                ? LineDataSet.Mode.LINEAR
                : LineDataSet.Mode.STEPPED);
    }
    mLineChar.invalidate();

八.切换横向立方

这里写图片描述

List<ILineDataSet> setsHorizontalCubic = mLineChar.getData().getDataSets();
    for (ILineDataSet iSet : setsHorizontalCubic) {
        LineDataSet set = (LineDataSet) iSet;
        set.setMode(set.getMode() == LineDataSet.Mode.HORIZONTAL_BEZIER
                ? LineDataSet.Mode.LINEAR
                : LineDataSet.Mode.HORIZONTAL_BEZIER);
    }
    mLineChar.invalidate();

九.x轴动画

这里写图片描述

 mLineChar.animateX(3000);

十.y轴动画

这里写图片描述

mLineChar.animateY(3000, Easing.EasingOption.EaseInCubic);

十一.xy轴动画

这里写图片描述

mLineChar.animateXY(3000, 3000);

这里是一些简单的运用,但是并不能代表他的整个精华,我们还需要继续去挖掘,但是可以肯定的是,他给我们的定制性非常高,所以还是希望各取所需,当然,我们还有保存到sd卡 的功能,自动切换最大最小值,这里就不演示了,记得添加权限

<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/>
    <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/>

最后把完整代码献上

layout_linechar.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <com.github.mikephil.charting.charts.LineChart
        android:id="@+id/mLineChar"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"/>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">


        <Button
            android:id="@+id/btn_show_values"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="顶点显示值"/>

        <Button
            android:id="@+id/btn_actionToggleFilled"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="是否填满"/>

        <Button
            android:id="@+id/btn_actionToggleCircles"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="是否显示圆点"/>

        <Button
            android:id="@+id/btn_actionToggleCubic"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="切换立方"/>

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">


        <Button
            android:id="@+id/btn_actionToggleStepped"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="切换尖角/矩形"/>

        <Button
            android:id="@+id/btn_actionToggleHorizontalCubic"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="切换横向立方"/>

        <Button
            android:id="@+id/btn_anim_x"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="X轴动画"/>

        <Button
            android:id="@+id/btn_anim_y"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Y轴动画"/>

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">

        <Button
            android:id="@+id/btn_anim_xy"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="XY轴动画"/>

        <Button
            android:id="@+id/btn_save_sd"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="保存到SD卡"/>


        <Button
            android:id="@+id/btn_auto_mix_max"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="切换自动最大最小值"/>

    </LinearLayout>

</LinearLayout>

LineChartActivity


public class LineChartActivity extends BaseActivity implements OnChartGestureListener, OnChartValueSelectedListener, View.OnClickListener {

    private LineChart mLineChar;
    private LineDataSet set1;

    //显示顶点值
    private Button btn_show_values;
    //是否填满
    private Button btn_actionToggleFilled;
    //是否显示圆点
    private Button btn_actionToggleCircles;
    //切换立方
    private Button btn_actionToggleCubic;
    //切换尖角/矩形
    private Button btn_actionToggleStepped;
    //切换横向立方
    private Button btn_actionToggleHorizontalCubic;
    //x轴动画
    private Button btn_anim_x;
    //y轴动画
    private Button btn_anim_y;
    //xy轴动画
    private Button btn_anim_xy;
    //保存到sd卡
    private Button btn_save_sd;
    //切换自动最大最小值
    private Button btn_auto_mix_max;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_linechar);

        initView();
    }

    //初始化View
    private void initView() {

        //基本控件
        btn_show_values = (Button) findViewById(R.id.btn_show_values);
        btn_show_values.setOnClickListener(this);
        btn_actionToggleFilled = (Button) findViewById(R.id.btn_actionToggleFilled);
        btn_actionToggleFilled.setOnClickListener(this);
        btn_actionToggleCircles = (Button) findViewById(R.id.btn_actionToggleCircles);
        btn_actionToggleCircles.setOnClickListener(this);
        btn_actionToggleCubic = (Button) findViewById(R.id.btn_actionToggleCubic);
        btn_actionToggleCubic.setOnClickListener(this);
        btn_actionToggleStepped = (Button) findViewById(R.id.btn_actionToggleStepped);
        btn_actionToggleStepped.setOnClickListener(this);
        btn_actionToggleHorizontalCubic = (Button) findViewById(R.id.btn_actionToggleHorizontalCubic);
        btn_actionToggleHorizontalCubic.setOnClickListener(this);
        btn_anim_x = (Button) findViewById(R.id.btn_anim_x);
        btn_anim_x.setOnClickListener(this);
        btn_anim_y = (Button) findViewById(R.id.btn_anim_y);
        btn_anim_y.setOnClickListener(this);
        btn_anim_xy = (Button) findViewById(R.id.btn_anim_xy);
        btn_anim_xy.setOnClickListener(this);
        btn_save_sd = (Button) findViewById(R.id.btn_save_sd);
        btn_save_sd.setOnClickListener(this);
        btn_auto_mix_max = (Button) findViewById(R.id.btn_auto_mix_max);
        btn_auto_mix_max.setOnClickListener(this);

        mLineChar = (LineChart) findViewById(R.id.mLineChar);
        //设置手势滑动事件
        mLineChar.setOnChartGestureListener(this);
        //设置数值选择监听
        mLineChar.setOnChartValueSelectedListener(this);
        //后台绘制
        mLineChar.setDrawGridBackground(false);
        //设置描述文本
        mLineChar.getDescription().setEnabled(false);
        //设置支持触控手势
        mLineChar.setTouchEnabled(true);
        //设置缩放
        mLineChar.setDragEnabled(true);
        //设置推动
        mLineChar.setScaleEnabled(true);
        //如果禁用,扩展可以在x轴和y轴分别完成
        mLineChar.setPinchZoom(true);


        //x轴
        LimitLine llXAxis = new LimitLine(10f, "标记");
        //设置线宽
        llXAxis.setLineWidth(4f);
        //
        llXAxis.enableDashedLine(10f, 10f, 0f);
        //设置
        llXAxis.setLabelPosition(LimitLine.LimitLabelPosition.RIGHT_BOTTOM);
        llXAxis.setTextSize(10f);

        XAxis xAxis = mLineChar.getXAxis();
        xAxis.enableGridDashedLine(10f, 10f, 0f);
        //设置x轴的最大值
        xAxis.setAxisMaximum(100f);
        //设置x轴的最小值
        xAxis.setAxisMinimum(0f);

        LimitLine ll1 = new LimitLine(150f, "优秀");
        ll1.setLineWidth(4f);
        ll1.enableDashedLine(10f, 10f, 0f);
        ll1.setLabelPosition(LimitLine.LimitLabelPosition.RIGHT_TOP);
        ll1.setTextSize(10f);

        LimitLine ll2 = new LimitLine(30f, "不及格");
        ll2.setLineWidth(4f);
        ll2.enableDashedLine(10f, 10f, 0f);
        ll2.setLabelPosition(LimitLine.LimitLabelPosition.RIGHT_BOTTOM);
        ll2.setTextSize(10f);

        YAxis leftAxis = mLineChar.getAxisLeft();
        //重置所有限制线,以避免重叠线
        leftAxis.removeAllLimitLines();
        //设置优秀线
        leftAxis.addLimitLine(ll1);
        //设置及格线
        leftAxis.addLimitLine(ll2);
        //y轴最大
        leftAxis.setAxisMaximum(200f);
        //y轴最小
        leftAxis.setAxisMinimum(0f);
        leftAxis.enableGridDashedLine(10f, 10f, 0f);
        leftAxis.setDrawZeroLine(false);

        // 限制数据(而不是背后的线条勾勒出了上面)
        leftAxis.setDrawLimitLinesBehindData(true);

        mLineChar.getAxisRight().setEnabled(false);

        //这里我模拟一些数据
        ArrayList<Entry> values = new ArrayList<Entry>();
        values.add(new Entry(5, 50));
        values.add(new Entry(10, 66));
        values.add(new Entry(15, 120));
        values.add(new Entry(20, 30));
        values.add(new Entry(35, 10));
        values.add(new Entry(40, 110));
        values.add(new Entry(45, 30));
        values.add(new Entry(50, 160));
        values.add(new Entry(100, 30));

        //设置数据
        setData(values);

        //默认动画
        mLineChar.animateX(2500);
        //刷新
        //mChart.invalidate();

        // 得到这个文字
        Legend l = mLineChar.getLegend();

        // 修改文字 ...
        l.setForm(Legend.LegendForm.LINE);
    }

    //传递数据集
    private void setData(ArrayList<Entry> values) {
        if (mLineChar.getData() != null && mLineChar.getData().getDataSetCount() > 0) {
            set1 = (LineDataSet) mLineChar.getData().getDataSetByIndex(0);
            set1.setValues(values);
            mLineChar.getData().notifyDataChanged();
            mLineChar.notifyDataSetChanged();
        } else {
            // 创建一个数据集,并给它一个类型
            set1 = new LineDataSet(values, "年度总结报告");

            // 在这里设置线
            set1.enableDashedLine(10f, 5f, 0f);
            set1.enableDashedHighlightLine(10f, 5f, 0f);
            set1.setColor(Color.BLACK);
            set1.setCircleColor(Color.BLACK);
            set1.setLineWidth(1f);
            set1.setCircleRadius(3f);
            set1.setDrawCircleHole(false);
            set1.setValueTextSize(9f);
            set1.setDrawFilled(true);
            set1.setFormLineWidth(1f);
            set1.setFormLineDashEffect(new DashPathEffect(new float[]{10f, 5f}, 0f));
            set1.setFormSize(15.f);

            if (Utils.getSDKInt() >= 18) {
                // 填充背景只支持18以上
                //Drawable drawable = ContextCompat.getDrawable(this, R.mipmap.ic_launcher);
                //set1.setFillDrawable(drawable);
                set1.setFillColor(Color.YELLOW);
            } else {
                set1.setFillColor(Color.BLACK);
            }
            ArrayList<ILineDataSet> dataSets = new ArrayList<ILineDataSet>();
            //添加数据集
            dataSets.add(set1);

            //创建一个数据集的数据对象
            LineData data = new LineData(dataSets);

            //谁知数据
            mLineChar.setData(data);
        }
    }

    @Override
    public void onChartGestureStart(MotionEvent me, ChartTouchListener.ChartGesture lastPerformedGesture) {

    }

    @Override
    public void onChartGestureEnd(MotionEvent me, ChartTouchListener.ChartGesture lastPerformedGesture) {
        // 完成之后停止晃动
        if (lastPerformedGesture != ChartTouchListener.ChartGesture.SINGLE_TAP)
            mLineChar.highlightValues(null);
    }

    @Override
    public void onChartLongPressed(MotionEvent me) {

    }

    @Override
    public void onChartDoubleTapped(MotionEvent me) {

    }

    @Override
    public void onChartSingleTapped(MotionEvent me) {

    }

    @Override
    public void onChartFling(MotionEvent me1, MotionEvent me2, float velocityX, float velocityY) {

    }

    @Override
    public void onChartScale(MotionEvent me, float scaleX, float scaleY) {

    }

    @Override
    public void onChartTranslate(MotionEvent me, float dX, float dY) {

    }

    @Override
    public void onValueSelected(Entry e, Highlight h) {

    }

    @Override
    public void onNothingSelected() {

    }

    //点击事件
    @Override
    public void onClick(View v) {
        switch (v.getId()) {
            //显示顶点的值开关
            case R.id.btn_show_values:
                //获取到当前值
                List<ILineDataSet> sets = mLineChar.getData().getDataSets();
                for (ILineDataSet iSet : sets) {
                    LineDataSet set = (LineDataSet) iSet;
                    //切换显示/隐藏
                    set.setDrawValues(!set.isDrawValuesEnabled());
                }
                //刷新
                mLineChar.invalidate();
                break;
            //是否填满
            case R.id.btn_actionToggleFilled:
                List<ILineDataSet> setsFilled = mLineChar.getData().getDataSets();
                for (ILineDataSet iSet : setsFilled) {
                    LineDataSet set = (LineDataSet) iSet;
                    if (set.isDrawFilledEnabled())
                        set.setDrawFilled(false);
                    else
                        set.setDrawFilled(true);
                }
                mLineChar.invalidate();
                break;
            //是否显示圆点
            case R.id.btn_actionToggleCircles:
                List<ILineDataSet> setsCircles = mLineChar.getData().getDataSets();
                for (ILineDataSet iSet : setsCircles) {
                    LineDataSet set = (LineDataSet) iSet;
                    if (set.isDrawCirclesEnabled())
                        set.setDrawCircles(false);
                    else
                        set.setDrawCircles(true);
                }
                mLineChar.invalidate();
                break;
            //切换立方
            case R.id.btn_actionToggleCubic:
                List<ILineDataSet> setsCubic = mLineChar.getData().getDataSets();
                for (ILineDataSet iSet : setsCubic) {
                    LineDataSet set = (LineDataSet) iSet;
                    set.setMode(set.getMode() == LineDataSet.Mode.CUBIC_BEZIER
                            ? LineDataSet.Mode.LINEAR
                            : LineDataSet.Mode.CUBIC_BEZIER);
                }
                mLineChar.invalidate();
                break;
            //切换尖角/矩形
            case R.id.btn_actionToggleStepped:
                List<ILineDataSet> setsStepped = mLineChar.getData().getDataSets();
                for (ILineDataSet iSet : setsStepped) {
                    LineDataSet set = (LineDataSet) iSet;
                    set.setMode(set.getMode() == LineDataSet.Mode.STEPPED
                            ? LineDataSet.Mode.LINEAR
                            : LineDataSet.Mode.STEPPED);
                }
                mLineChar.invalidate();
                break;
            //切换横向立方
            case R.id.btn_actionToggleHorizontalCubic:
                List<ILineDataSet> setsHorizontalCubic = mLineChar.getData().getDataSets();
                for (ILineDataSet iSet : setsHorizontalCubic) {
                    LineDataSet set = (LineDataSet) iSet;
                    set.setMode(set.getMode() == LineDataSet.Mode.HORIZONTAL_BEZIER
                            ? LineDataSet.Mode.LINEAR
                            : LineDataSet.Mode.HORIZONTAL_BEZIER);
                }
                mLineChar.invalidate();
                break;
            //x轴动画
            case R.id.btn_anim_x:
                mLineChar.animateX(3000);
                break;
            //y轴动画
            case R.id.btn_anim_y:
                mLineChar.animateY(3000, Easing.EasingOption.EaseInCubic);
                break;
            //xy轴动画
            case R.id.btn_anim_xy:
                mLineChar.animateXY(3000, 3000);
                break;
            //保存到sd卡
            case R.id.btn_save_sd:
                if (mLineChar.saveToPath("title" + System.currentTimeMillis(), "")) {
                    Toast.makeText(this, "保存成功", Toast.LENGTH_SHORT).show();
                } else
                    Toast.makeText(this, "保存失败", Toast.LENGTH_SHORT).show();

                break;
            //切换自动最大最小值
            case R.id.btn_auto_mix_max:
                mLineChar.setAutoScaleMinMaxEnabled(!mLineChar.isAutoScaleMinMaxEnabled());
                mLineChar.notifyDataSetChanged();
                break;
        }
    }
}

别看代码多,你多看几遍initView这个方法,你就能马上学会怎么使用了,而且这个本来就是人家的框架,使用还是相对来说简单的,这里就不多赘述了,我们后面会讲各色各样的图表,欢迎拍砖

有兴趣的可以加群:555974449

最后,我还是把Demo给上传吧:http://download.csdn.net/detail/qq_26787115/9684511

12
0

查看评论
* 以上用户言论只代表其个人观点,不代表CSDN网站的观点或立场
    个人资料
    • 访问:1037078次
    • 积分:13263
    • 等级:
    • 排名:第1132名
    • 原创:211篇
    • 转载:1篇
    • 译文:0篇
    • 评论:896条
    和我一起
    博客专栏
    文章分类
