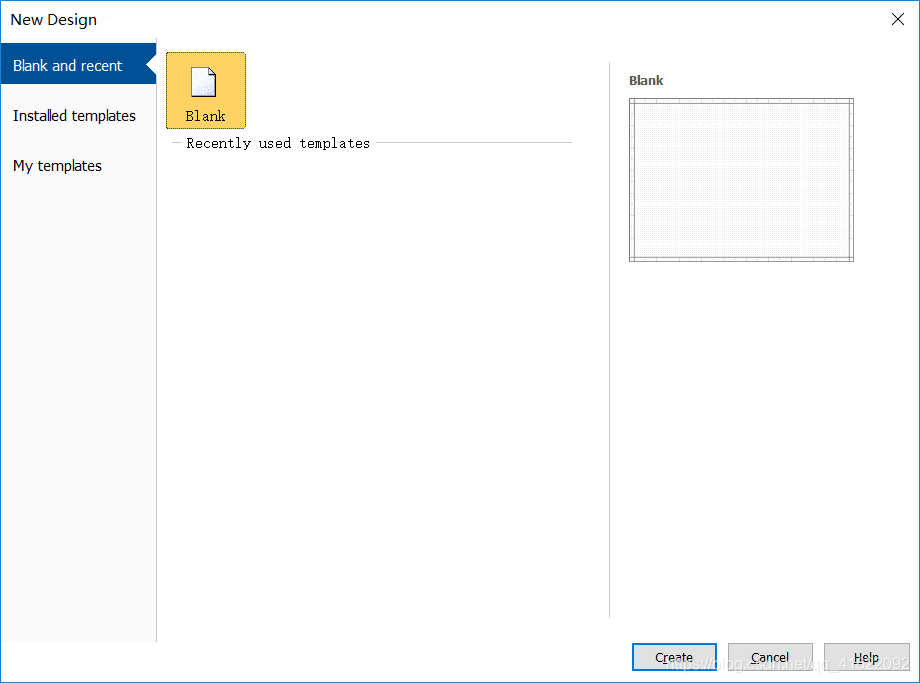

一、首先file->New
->New design
二、执行Place->Component

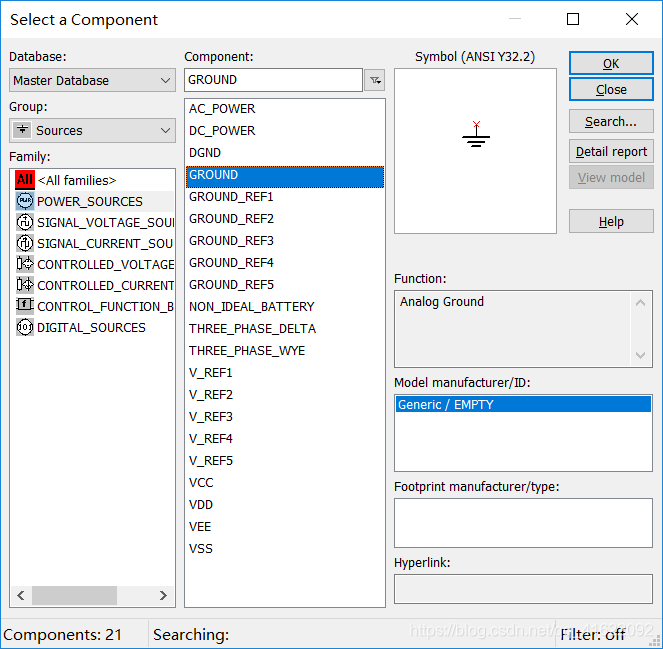

元器件选择窗口,有三个database库
Master Database:存放软件自带的元器件模型
Corporate Database:专业版,用于很多人协同开发项目时,共用的元器件的库。
User database:用户使用编辑器自行创建的元器件模型
Group中选中Basic,Family中选中RESISTOR电阻,Component中输入10k。

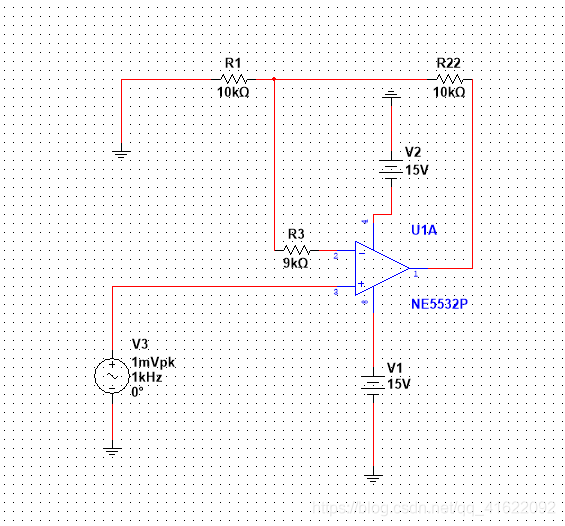

电阻会随光标移动,我们把它放到合适的位置,按照类似的方法,我们将100k,9k也放入。

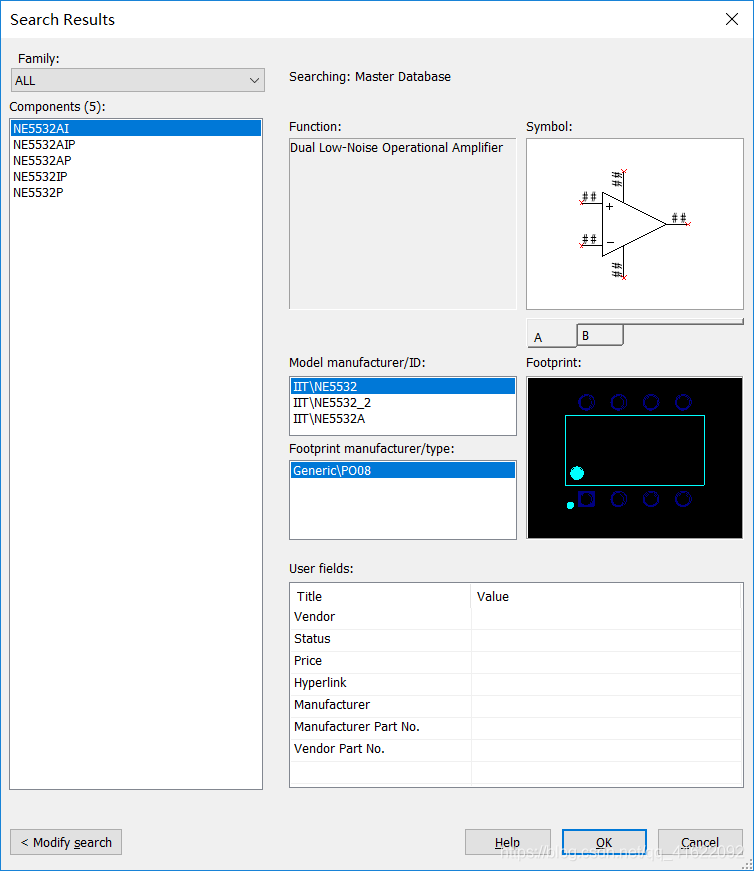

运算放大器在Analog Group当中,借助器件的搜索功能Search,输入器件名称NE5532.
选择NE5532P
放置到电路图当中。
直流电压源和交流电压
