multisim仿真 电流控制的电压源电路连接方法

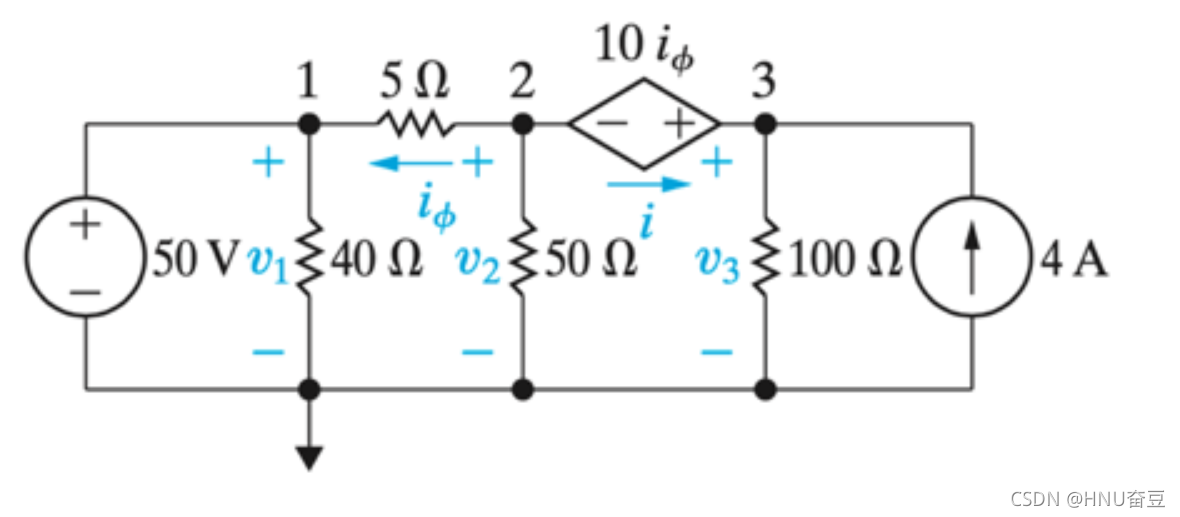

原电路图:
在这里插入图片描述

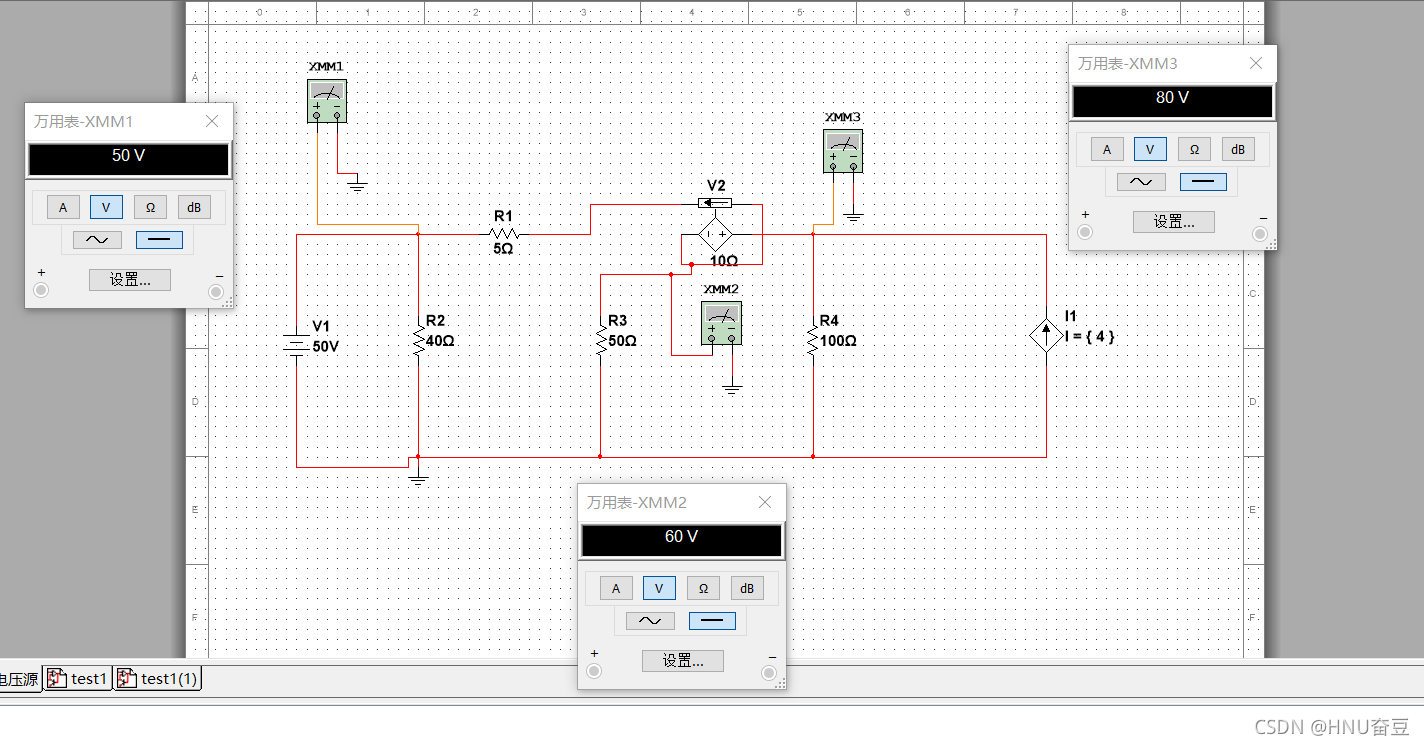

multisim仿真过程(验证超节点法):
在这里插入图片描述
小结:
1、注意流控电压源的连接方法,是将输入端的电流源串联进入控制端,然后输入端再与输出端串联,并将输出端连的输出端子作为电路图中对应的输出端子。而对应的,输入端的输入端子作为电路图中对应的输入端子。
2、互阻系数等于电路图中,受控源两端的电压值除以电流值。
参考资料:
https://www.zhihu.com/question/467234597
https://www.zhihu.com/question/397518834
