引言

前面我们简单分析了ORPSoC的整体结构，or1200_top的整体结构，or1200_cpu的整体结构。

并对ORPSoC的启动过程，ORPSoC的debug子系统，clock子系统进行了介绍。

本小节，我们一起来分析一下ORPSoC的存储器组织（memory hierarchy）。

1，背景知识

在分析ORPSoC的memory hierarchy之前，我们有必要先了解一下关于cache的background。

关于cache，大概可以从三个方面进行阐述：内存到cache的映射方式，cache的写策略，cache的替换策略。

1>内存到cache的映射方式

内存到cache的映射方式，大致可以分为三种，分别是：直接映射（direct mapped），全相连（fully associative），组相连（set associative）。

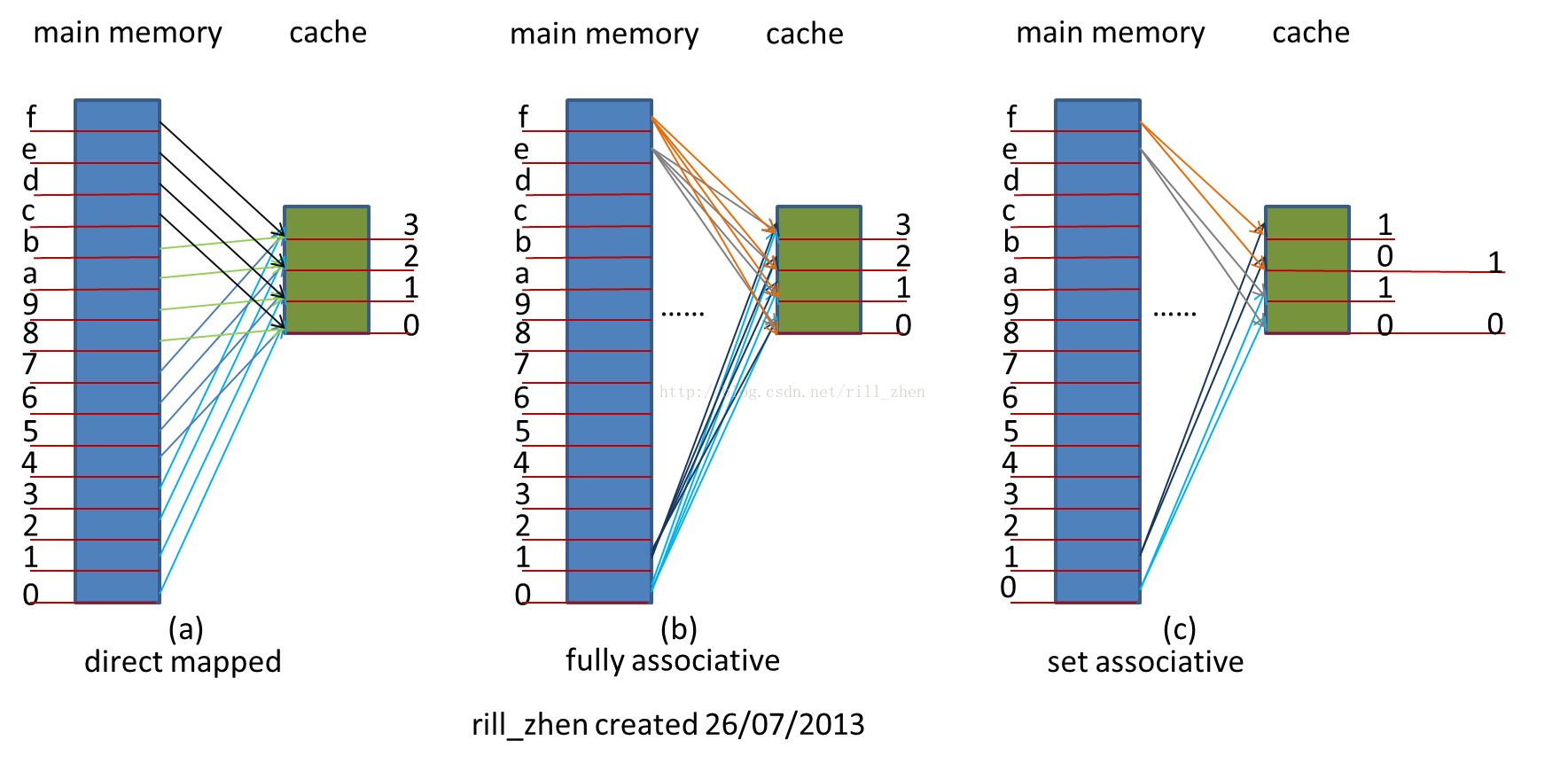

为了便于理解，现在假设一个例子，比如咱们的内存只有16bytes，而cache只有4bytes（cache line是1byte），那么对于分别采用三种不同的映射方式，会是什么情况呢？如下图所示：

1》direct mapped

对于direct mapped，为了便于数据查找，一般规定内存数据只能置于缓存的特定区域。对于直接匹配缓存，每一个内存块地址都可通过模运算对应到一个唯一缓存块上。注意这是一个多对一匹配：多个内存块地址须共享一个缓存区域。

对于咱们这个例子来说，内存的0地址只能映射到cache的第0个（0%4=0）cache line，内存的1地址只能映射到cache的第1个（1%4=1）cache line，内存的2地址只能映射到cache的第2个（2%4=2）cache line，内存的3地址只能映射到cache的第3个（3%4=3）cache line，内存的4地址只能映射到cache的第0个（4%4=0）cache line，。。。。。。如此循环下去。

所以如果采用direct mapped的话，core在访问cache时，根据TLB处理之后的物理地址，进行取模（%）运算，就可以直接确定其cache的位置，由于一个cache line可能对应不同的内存地址（具有相同模运算结果的内存），然后将物理地址的tag部分与cache的tag部分进行一次比较，就可以确定是cache hit，还是cache miss。

direct mapped的特点是，逻辑简单，延迟短（只进行一次比较），但命中率低。

2》fully associative

对于fully associative，这种方式，内存中的数据块可以被放置到cache的任意区域。这种相联完全免去了索引的使用，而直接通过在整个缓存空间上匹配标签进行查找。

对于咱们的这个例子来说，内存的某个地址，可以映射到cache的任意个cache line。内存的0地址能映射到cache的第0个cache line，也可以映射到第1个cache line，也可以映射到第2个cache line，也可以映射到第3个cache line。

所以如果采用fully associative的话，core在访问cache时，根据TLB处理之后的物理地址，要依次和所有的cache line的tag进行比较。

fully associative的特点是：控制复杂，查找造成的电路延迟最长，因此仅在特殊场合，如缓存极小时，才会使用，命中率较高。

3》set associative

set associative是direct mapped 和fully associative两种方式的一个折中。

对于咱们这个例子来说，我们将4个cache line分成了两组，内存的0地址只能映射到cache的第0个组（0%2=0），但是在组内是任意的，既可以映射到组内的第0个cache line，也可以映射到第1个cache line。内存的1地址只能映射到cache的第1个组(1%2=1)，但是在组内也是任意的，既可以映射到组内的第0个cache line，也可以映射到第1个cache line。内存的2地址只能映射到cache的第0个组(2%2=0)，但是在组内也是任意的，既可以映射到组内的第0个cache line，也可以映射到第1个cache line，。。。。。。。依次类推。

所以，如果采用set associative的话，core在访问cache时，根据TLB处理之后的物理地址，先将物理地址取模，得到其可能的cache的组，然后再依次与组内的所有cache line的tag进行比较，确定是cache hit 还是cache miss。

set associative是折中方案，所以其特点就是集direct mapped 和fully associative之所长。是一个平衡方案。

咱们这个例子是2 way set associative，即两路组相连，所谓的两路，是指每个cache组内的cache line的数目，不是分组的数目。比如是4路组相连，指的是每个cache组内有4个cache line。
