控制流图、圈复杂度

继续上次的测试作业，学习完程序插装的概念，今天学习测试的静态分析方法：绘制控制流图与计算圈复杂度。

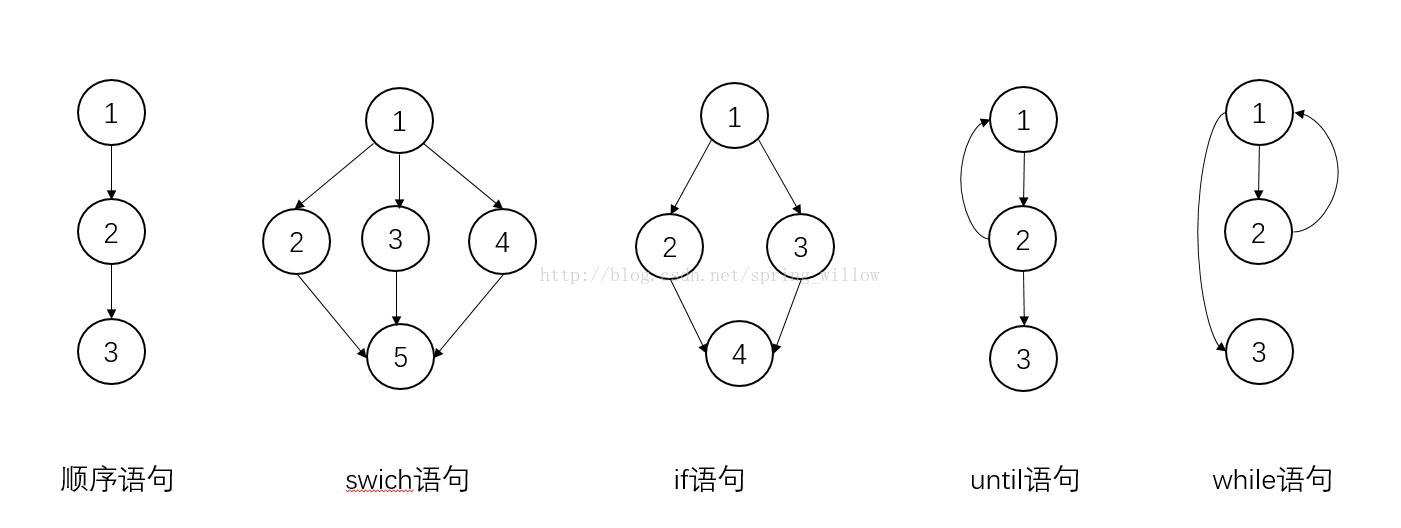

一、控制流图：

一个过程或程序的抽象表现，常以数据结构链的形式表示。



二、圈复杂度：

复杂度越高，软件质量就越低，测试就越困难。

圈复杂度（McCabe)，其复杂度V（G）可按以下公式计算：

V（G） = E – n + 2 其中，E为图G中的边数，n为图G中的节点数。

（这是最常用的计算方式，更多内容可以看百度百科）

三、实例：

举一个最简单的例子，以计算整数X和整数Y的最大公约数为例：

int gsd(int x,int y)
{
	int q=x;
	int r=y;
	while(q!=r)
	{
		if (q>r)
			q=q-r;
		else
			r=r-q;
	}
	return q;
}

根据以上代码绘制控制流图和计算圈复杂度：

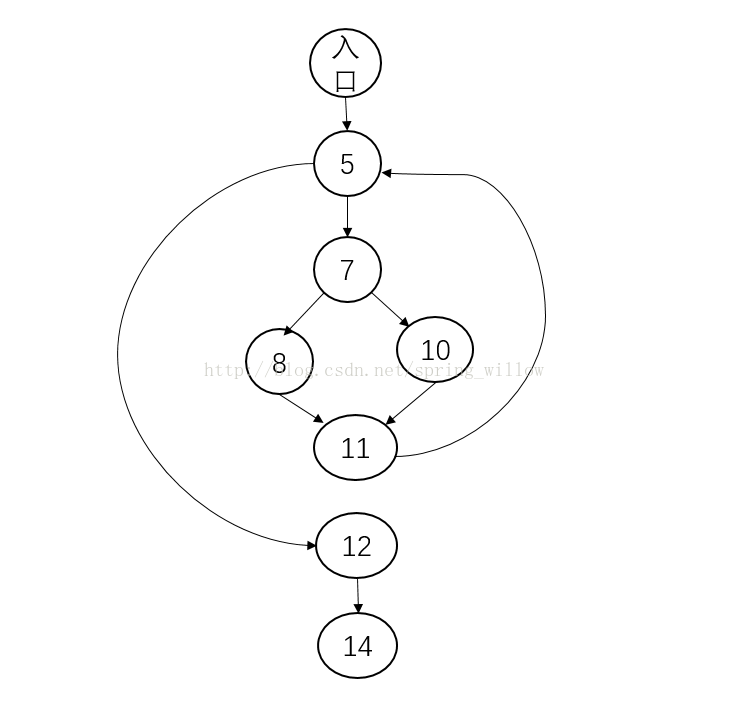

1）控制流图

2）计算圈复杂度

在上图中边数为9，节点数为8，通过公式的计算结果为3，所以该程序的圈复杂度为3。

验证：

我们采用圈复杂度的其他计算方法进行验证：平面被控制流图划分成的区域数即为圈复杂度。

针对复杂的控制流图使用区域计算更为简单，但多数采用上述计算方式。
