弧形进度条（动画版）

最新推荐文章于 2024-04-24 16:41:00 发布

苏1216

最新推荐文章于 2024-04-24 16:41:00 发布

阅读量6.5k

点赞数 1

分类专栏： android 文章标签： android progressbar Animator

本文链接：https://blog.csdn.net/su1216/article/details/47025183

版权

android 专栏收录该内容

56 篇文章 2 订阅

订阅专栏

本博客只要没有注明“转”，那么均为原创，转贴请注明本博客链接链接

我们先把问题分解为下面3个小问题。

1.如何画一个弧形

2.如何让弧形带有加载过程

3.如何让进度值随着圆弧一起转动

1.我们先看看进度条的样子

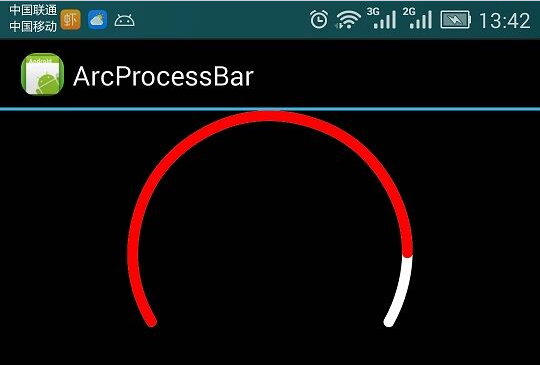

进度条很简单，一段弧，较长的白色的弧是100%时候的样子，较短红色的弧形是当前的进度。

这里我选用的是圆弧，弧度为240度，这里要注意一下，我选用的是角度制，之后计算三角函数的时候用的是弧度制，所以还需要进行转换。

现在我们知道我们要的进度条的样子了，制作也就有了思路。

先画一段弧形，240度的，然后再画一段弧形，图中进度为7/8=87.5%，那红色的弧形度数即为240 * 7/8 = 210度。我们只需要在开始的弧上再压上一段红色弧形即可。

上图中的弧形有个特点，两头是圆的。所以我们要先设置一下Paint

mPaint = new Paint();
mPaint.setAntiAlias(true); //消除锯齿
mPaint.setStyle(Paint.Style.STROKE); //绘制空心圆
mPaint.setStrokeWidth(mRingWidth); //设置进度条宽度
mPaint.setColor(mRingColor); //设置进度条颜色
mPaint.setStrokeJoin(Paint.Join.ROUND);
mPaint.setStrokeCap(Paint.Cap.ROUND); //设置圆角

当然我们有两个弧形，Paint设置类似。

下面我们开始画弧，代码大概是下面的样子

protected void onDraw(Canvas canvas) {
    canvas.drawArc(...); //完整弧形
    canvas.drawArc(...); //红色进度条弧形
    super.onDraw(canvas);
}

其中，drawArc是画弧的函数

public void drawArc (RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)

这里要对startAngle和sweepAngle参数进行解释一下。

这两个参数确定了角的两条边，startAngle是起始边，它以原点为中心顺时针旋转sweepAngle度后的位置为终边。这样就确定了一个角也就确定了一段圆弧。0度在3点钟方向，也就是x轴正方向。

上图的中灰色的那段弧形是多少度到多少度呢，我选择的是从-210度开始，到30度，幅度为240度。

下面我们可以开始画弧了。

先确定View的大小，这里我让View为一个正方形。取width和height都设置为Math.min(width, height)即可。

知道了View的大小，我们在这个正方形里面取一个小正方形放在正中间。两个正方形的距离就是弧形宽度的一半。然后Paint分别像内外各扩散1/2弧宽即可。

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
    int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);

    int sideLength = Math.min(widthSpecSize, heightSpecSize);
    setMeasuredDimension(sideLength, sideLength);
}

下面我们来画弧

private float mStart = -210;
private static final int FULL_ANGLE = 240;

@Override
protected void onDraw(Canvas canvas) {
    RectF mBigOval = new RectF(mRingWidth / 2, mRingWidth / 2,
            getWidth() - (mRingWidth + 1) / 2, getHeight() - (mRingWidth + 1) / 2);
    canvas.drawArc(mBigOval, mStart, FULL_ANGLE, false, mRemainderPaint); //灰色的弧
    canvas.drawArc(mBigOval, mStart, delta, false, mPaint); //红色的弧
    super.onDraw(canvas);
}

其中delta就是我们的进度，只不过delta的范围为0-240。

至此，如何制作弧形进度条已经讲完了，下面就是给它加个动画。

2.动画也很容易，我们只需要让delta从0一直变化到我们最终的进度即可

我们实现ValueAnimator.AnimatorUpdateListener接口。

public void setDelta(float delta) {
    this.delta = delta;
}

@Override
public void onAnimationUpdate(ValueAnimator animation) {
    invalidate();
}

改变delta之后，刷新View即可。

3.有点难度的是，如何把数字放在上面，让它随着进度条一起动起来。

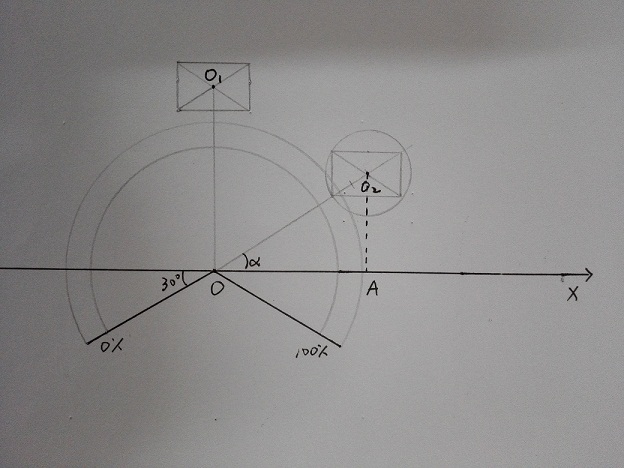

我们知道，每个View都是个矩形，数字是放在一个矩形TextView中，于是问题就变成了如何让这个矩形围绕着弧形运行，我们先看下面的这张图

如果在你程序设计之时，只考虑到弧形正上方的情况，那么可能会出现如下问题。

a.如果以矩形的底边到弧形距离作为旋转时的参照，那么当矩形旋转到其他方向的时候（非正上、下、左、右），应该如何选取参照？

如果以矩形的某个顶点到弧形距离作为参照，依然很麻烦，需要考虑四个象限中的不同情形，以及矩形旋转到弧形正方向时的特殊情况。

b.如果以矩形中心O1到圆心O距离作为旋转时的参照，那么情况就会好很多，但是我们看弧形右上方的矩形。旋转之后矩形与弧形居然相交了！

聪明的同学从图上可以看出，矩形与圆心距离最近的时候就是矩形的某个顶点旋转到O与矩形中心的连线上的时候。因为在圆内，从圆心出发的线段半径最大嘛。知道这个剩下的事情就好办了，我们只要让大小圆保持相切（圆心距=R+r）即可，当然，距离更大也可以，就是不太好看。

对于TextView来说，我们甚至可以让两个圆稍微相交一点。因为文本不会把TextView填满。字号越大，上下留出的空白就越大。

想知道为什么会有这么大空白的同学，请点这里。另外，Android:includeFontPadding要设置为false！

我们已经知道，让矩形的中心以一定长度围绕圆心旋转即为我们所想要的效果。下面的问题就是如何把这个矩形放到屏幕上面。首先要找出α与矩形中心O2的关系。另外，我们没有办法让android以矩形中心为参照，也就是说，我们要通过α与矩形中心O2的关系找到α与矩形中某个顶点的关系。

我们把圆心距记做D（OO2）。那么

OA = Dcosα，AO2 = Dsinα

圆心O坐标记为(x,y)，我们事先是知道弧形的位置的，所以这里的x和y都是已知的。那么O2坐标为

O2(x+Dcosα, y-Dsinα)

至此，α与矩形中心O2的关系我们已经知道了。下面我们计算一下矩形的左上角顶点B（图中没有标出）与α的关系。显然，我们需要知道矩形的宽和高才行。矩形的大小与字号和文字长度有直接关系，这里采取简单粗暴的方法，找个TextView放入你想要的文字和样式，然后截图量一下……宽和高分别记做w和h。那么，B的坐标即为

B(x+Dcosα-w/2, y-Dsinα-h/2)

最后就是一些细节问题了，比如，这里的α变化范围是从210°到-30°。
