提取图像的骨架(Skeleton)算法

图像的骨架似乎没有严格的数学定义，可认为是图像细化（Thinning）的产物（中轴可以看作一种骨架，其有严格的数学定义）。目前已经有许多细化算法，这些算法得到的骨架可能略有差异。本文实现了Khalid Sheed 的 K3M算法。该算法属于迭代腐蚀边界的一类算法，该类算法的思想是，假定从二值图像中物体的边界处同时开始燃烧，物体就会被逐步细化，但在燃烧过程中要保证满足一定条件的点被保留或者被“烧掉”，以确定燃烧结束后，剩下的最后一像素宽的图像为图像的骨架。这些条件的确定没有统一的标准，各个算法采取了不同的方案。一般来讲，为了满足计算的速度要求和算法的准确，迭代中算法会对图像边界上某点的3*3邻域内进行检查，判断是否满足要求。

K3M算法在每次迭代中需要进行六次检查

Phase 0. 标记出图像的边界，

Phase 1. 如果该点的邻域中有3个点（非零，以下皆如此）相邻，删除该点

Phase 2. 如果该点的邻域中有3或4个点相邻，删除该点。

Phase 3. 如果该点的邻域中有3，4，5个点相邻，删除该点。

Phase 4. 如果该点的邻域中有3，4，5，6个点相邻，删除该点。

Phase 5. 如果该点的邻域中有3，4，5，6，7个点相邻，删除该点。

Phase 6. 剩余的边界点取消标记，如果Phase 5中没有点被修改，停止迭代，否则返回Phase 0。

具体的步骤可以阅读论文：http://matwbn.icm.edu.pl/ksiazki/amc/amc20/amc2029.pdf。论文中算法实现的一个小技巧是，对邻域中的8个点的值看作二进制，即二进制编码，这样不同的值就对应邻域中不同的状态。迭代中通过计算即可判断该点是否满足条件，是否可以删除。具体细节请移步阅读论文。

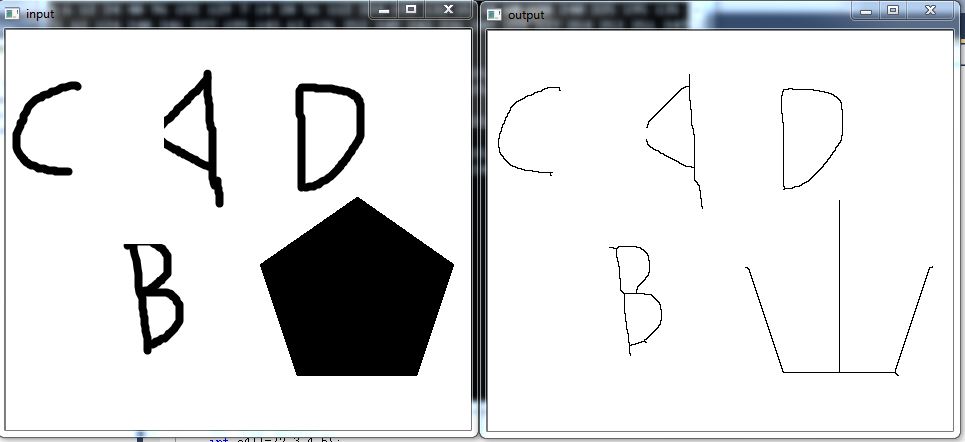

算法的测试结果如下：
