I/O端口编址方式和I/O内存

1、

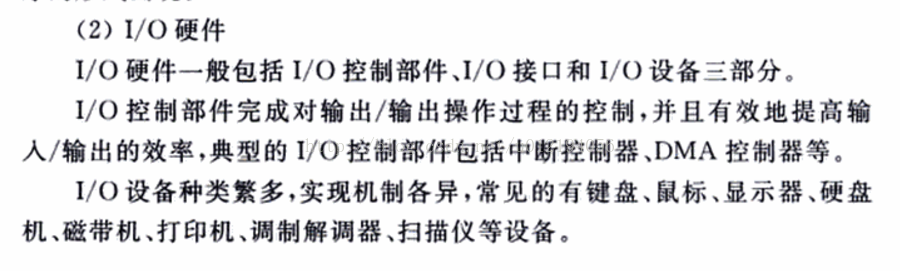

I/O接口实现系统总线与I/O设备连接。

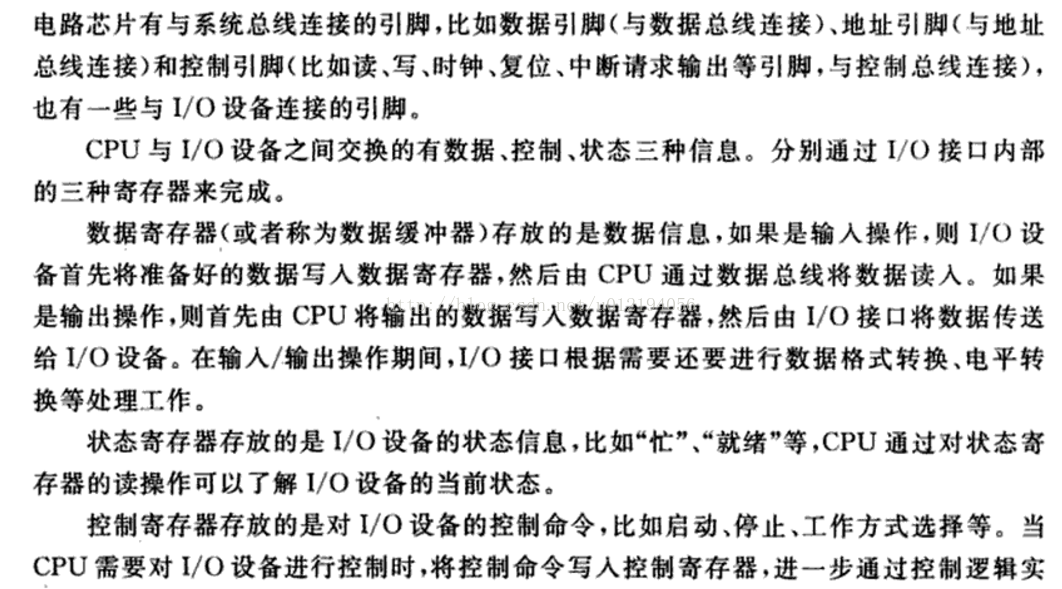

 I/O接口主要功能:

(一)：  地址选择。

（二）： CPU向I/O接口发出控制命令，I/O接口传送控制命令操作外设。

(三)：状态查询，查询外设的工作状态。

(四)：读写数据

（五）:电平转换、工作频率匹配等。

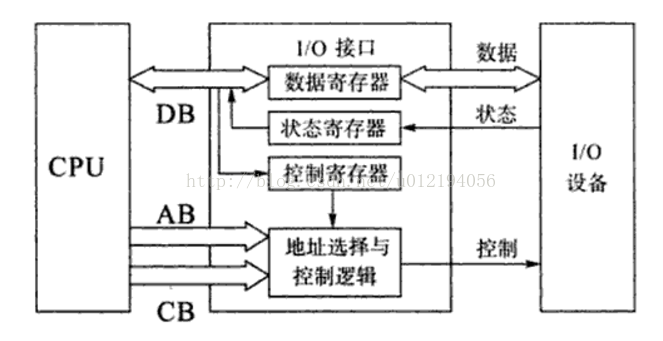

简单的I/O接口逻辑图：

I/O端口：I/O接口电路上可由CPU查询读写控制的各类寄存器。



（一）地址的概念

1）物理地址：CPU地址总线传来的地址，由硬件电路控制其具体含义。物理地址中很大一部分是留给内存条中的内存的，但也常被映射到其他存储器上（如显存、BIOS等）。在程序指令中的虚拟地址经过段映射和页面映射后，就生成了物理地址，这个物理地址被放到CPU的地址线上。

        物理地址空间，一部分给物理RAM（内存）用，一部分给总线用，这是由硬件设计来决定的，因此在32 bits地址线的x86处理器中，物理地址空间是2的32次方，即4GB，但物理RAM一般不能上到4GB，因为还有一部分要给总线用（总线上还挂着别的许多设备）。在PC机中，一般是把低端物理地址给RAM用，高端物理地址给总线用。

2）总线地址：总线的地址线或在地址周期上产生的信号。外设使用的是总线地址，CPU使用的是物理地址。

        物理地址与总线地址之间的关系由系统的设计决定的。在x86平台上，物理地址就是总线地址，这是因为它们共享相同的地址空间——这句话有点难理解，详见下面的“独立编址”。在其他平台上，可能需要转换/映射。比如：CPU需要访问物理地址是0xfa000的单元，那么在x86平台上，会产生一个PCI总线上对0xfa000地址的访问。因为物理地址和总线地址相同，所以凭眼睛看是不能确定这个地址是用在哪儿的，它或者在内存中，或者是某个卡上的存储单元，甚至可能这个地址上没有对应的存储器。

3）虚拟地址：现代操作系统普遍采用虚拟内存管理（Virtual Memory Management）机制，这需要MMU（Memory Management Unit）的支持。MMU通常是CPU的一部分，如果处理器没有MMU，或者有MMU但没有启用，CPU执行单元发出的内存地址将直接传到芯片引脚上，被内存芯片（物理内存）接收，这称为物理地址（Physical Address），如果处理器启用了MMU，CPU执行单元发出的内存地址将被MMU截获，从CPU到MMU的地址称为虚拟地址（Virtual Address），而MMU将这个地址翻译成另一个地址发到CPU芯片的外部地址引脚上，也就是将虚拟地址映射成物理地址。

        Linux中，进程的4GB（虚拟）内存分为用户空间、内核空间。用户空间分布为0~3GB（即PAGE_OFFSET，在0X86中它等于0xC0000000）

，剩下的1G为内核空间。程序员只能使用虚拟地址。系统中每个进程有各自的私有用户空间（0～3G），这个空间对系统中的其他进程是不可见的。

        CPU发出取指令请求时的地址是当前上下文的虚拟地址，MMU再从页表中找到这个虚拟地址的物理地址，完成取指。同样读取数据的也是虚拟地址，比如mov ax, var. 编译时var就是一个虚拟地址，也是通过MMU从也表中来找到物理地址，再产生总线时序，完成取数据的。

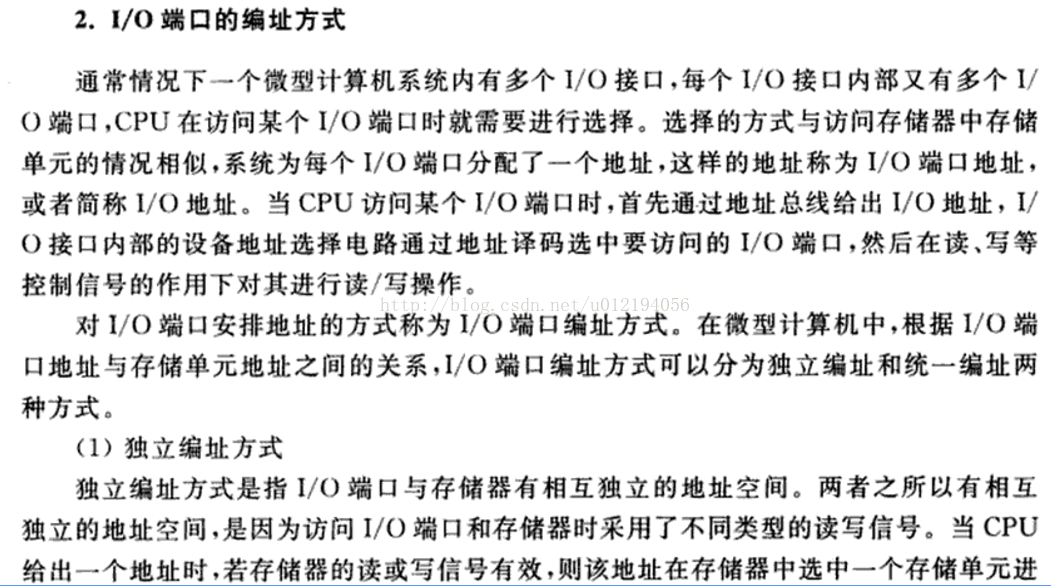

（二）编址方式

1）外设都是通过读写设备上的寄存器来进行的，外设寄存器也称为“I/O端口”，而IO端口有两种编址方式：独立编址和统一编制。

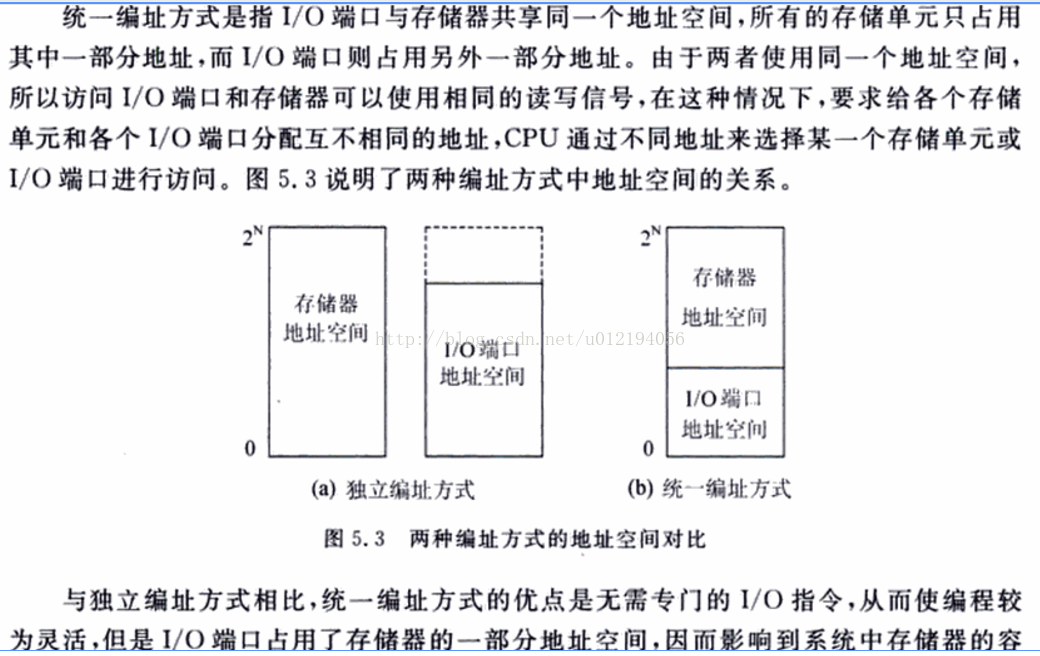

        统一编址：外设接口中的IO寄存器（即IO端口）与主存单元一样看待，每个端口占用一个存储单元的地址，将主存的一部分划出来用作IO地址空间，如，在PDP-11中，把最高的4K主存作为IO设备寄存器地址。端口占用了存储器的地址空间，使存储量容量减小。

       统一编址也称为“I/O内存”方式，外设寄存器位于“内存空间”（很多外设有自己的内存、缓冲区，外设的寄存器和内存统称“I/O空间”）。

        如，Samsung的S3C2440，是32位ARM处理器，它的4GB地址空间被外设、RAM等瓜分：

0x8000 1000     LED 8*8点阵的地址

0x4800 0000 ~ 0x6000 0000   SFR（特殊暂存器）地址空间

0x3800 1002    键盘地址

0x3000 0000 ~ 0x3400 0000   SDRAM空间

0x2000 0020 ~ 0x2000 002e   IDE

0x1900 0300    CS8900

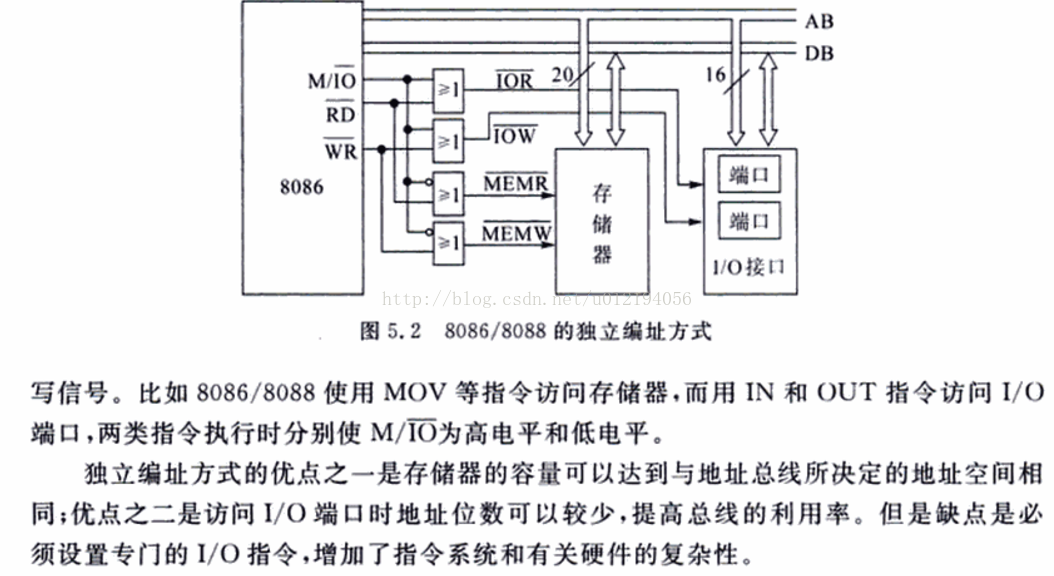

        独立编址（单独编址）：IO地址与存储地址分开独立编址，I/0端口地址不占用存储空间的地址范围，这样，在系统中就存在了另一种与存储地址无关的IO地址，CPU也必须具有专用与输入输出操作的IO指令（IN、OUT等）和控制逻辑。独立编址下，地址总线上过来一个地址，设备不知道是给IO端口的、还是给存储器的，于是处理器通过MEMR/MEMW和IOR/IOW两组控制信号来实现对I/O端口和存储器的不同寻址。如，intel 80x86就采用单独编址，CPU内存和I/O是一起编址的，就是说内存一部分的地址和I/O地址是重叠的。

        独立编址也称为“I/O端口”方式，外设寄存器位于“I/O（地址）空间”。

        对于x86架构来说，通过IN/OUT指令访问。PC架构一共有65536个8bit的I/O端口，组成64K个I/O地址空间，编号从0~0xFFFF，有16位，80x86用低16位地址线A0-A15来寻址。连续两个8bit的端口可以组成一个16bit的端口，连续4个组成一个32bit的端口。I/O地址空间和CPU的物理地址空间是两个不同的概念，例如I/O地址空间为64K，一个32bit的CPU物理地址空间是4G。如，在Intel 8086+Redhat9.0 下用“more /proc/ioports”可看到：

0000-001f : dma1

0020-003f : pic1

0040-005f : timer

0060-006f : keyboard

0070-007f : rtc

0080-008f : dma page reg

00a0-00bf : pic2

00c0-00df : dma2

00f0-00ff : fpu

0170-0177 : ide1

……

        不过Intel x86平台普通使用了名为内存映射（MMIO）的技术，该技术是PCI规范的一部分，IO设备端口被映射到内存空间，映射后，CPU访问IO端口就如同访问内存一样。看Intel TA 719文档给出的x86/x64系统典型内存地址分配表：

系统资源   占用

------------------------------------------------------------------------

BIOS   1M

本地APIC   4K

芯片组保留 2M

IO APIC   4K

PCI设备   256M

PCI Express设备 256M

PCI设备（可选） 256M

显示帧缓存 16M

TSEG   1M

        对于某一既定的系统，它要么是独立编址、要么是统一编址，具体采用哪一种则取决于CPU的体系结构。 如，PowerPC、m68k等采用统一编址，而X86等则采用独立编址，存在IO空间的概念。目前，大多数嵌入式微控制器如ARM、PowerPC等并不提供I/O空间，仅有内存空间，可直接用地址、指针访问。但对于Linux内核而言，它可能用于不同的CPU，所以它必须都要考虑这两种方式，于是它采用一种新的方法，将基于I/O映射方式的或内存映射方式的I/O端口通称为“I/O区域”（I/O region），不论你采用哪种方式，都要先申请IO区域：request_resource()，结束时释放它：release_resource()。

2）对外设的访问

1、访问I/O内存的流程是：request_mem_region() -> ioremap() -> ioread8()/iowrite8() -> iounmap() -> release_mem_region() 。

        前面说过，IO内存是统一编址下的概念，对于统一编址，IO地址空间是物理主存的一部分，对于编程而言，我们只能操作虚拟内存，所以，访问的第一步就是要把设备所处的物理地址映射到虚拟地址，Linux2.6下用ioremap():

        void *ioremap(unsigned long offset, unsigned long size);

然后，我们可以直接通过指针来访问这些地址，但是也可以用Linux内核的一组函数来读写：

ioread8(), iowrite16(), ioread8_rep(), iowrite8_rep()......

2、访问I/O端口

        访问IO端口有2种途径：I/O映射方式（I/O－mapped）、内存映射方式（Memory－mapped）。前一种途径不映射到内存空间，直接使用intb()/outb()之类的函数来读写IO端口；后一种MMIO是先把IO端口映射到IO内存（“内存空间”），再使用访问IO内存的函数来访问IO端口。

        void ioport_map(unsigned long port, unsigned int count);

通过这个函数，可以把port开始的count个连续的IO端口映射为一段“内存空间”，然后就可以在其返回的地址是像访问IO内存一样访问这些IO端口。

I／0独立编址的优点是：不占用内存空间；使用I／O指令，程序清晰，很容易看出是I／O操作还是存储器操作；译码电路比较简单(因为I／0端口的地址空间一般较小，所用地址线也就较少)。其缺点是：只能用专门的I／0指令，访问端口的方法不如访问存储器的方法多。
究竟采用哪一种取决于系统的总体设计。在一个系统中也可以同时使用两种方式，前提是首先要支持I／O独立编址。：Intel的x86微处理器都支持I／O独立编址，因为它们的指令系统中都有I／O指令，并设置了可以区分I／O访问和存储器访问的控制信号引脚。而一些微处理器或单片机，为了减少引脚，从而减少芯片占用面积，不支持I／O独立编址，只能采用存储器统一编址。

下面为读后思考汇总：

1、CPU通过地址总线、数据总线和控制总线传输数据，而各种外设接口都挂接在地址总线上，因此选择哪个外设寻址变成了问题。

2、所有对外设的访问都是通过对外设中的内存和寄存器操作的。因此，所谓的对外设进行编址也就变成了对外设中的寄存器和内存（端口）的编址。

3、此时产生了两种编址模式：统一编址，独立编址。统一编址是IO端口与内存单元采用同一地址空间，区分是内存还是外设或者什么外设的方法就是看地址范围。

4、在实模式下，CPU发出的指令就是物理地址，因此可以直接到编址到该地址范围的外设和存储器访问；而保护模式下则不然，CPU发出的指令为虚拟地址，而此时，MMU通过对该指令进行拦截，通过寄存器，通过查找GDT变成逻辑地址；而逻辑地址通过对分页机制，变成实际的物理地址，而获得的物理地址，直接发往CPU的引脚。

当对独立编址的IO空间的访问时

1、自从PCI总线出现后，不管CPU的设计采用I/O端口方式还是I/O内存方式，都必须将外设卡上的存储器映射到内存空间，实际上是采用了虚存空间的手段，这样的映射是通过ioremap（）来建立的。

访问I/O内存（I/O内存必须映射到内存空间）的流程是：

　　request_mem_region() -> ioremap() -> ioread8()/iowrite8() -> iounmap() -> release_mem_region() 。

　　前面说过，IO内存是统一编址下的概念，对于统一编址，IO地址空间是物理主存的一部分，对于编程而言，我们只能操作虚拟内存，所以，访问的第一步就是要把设备所处的物理地址映射到虚拟地址，Linux2.6下用ioremap(): void *ioremap(unsigned long offset, unsigned long size); ioremap()用来将IO资源的物理地址映射到内核虚地址空间（3GB - 4GB）中，参数addr是指向内核虚地址的指针。然后，我们可以直接通过指针来访问这些地址，但是也可以用Linux内核的一组函数来读写： ioread8(), iowrite16(), ioread8_rep(), iowrite8_rep()......

2、对IO端口的访问，即有两种方式：

1）io映射方式（io-mapped):不映射到内存空间，直接使用诸如intb和outb来操作

2)内存映射方式(mem-mapped)：先把IO端口映射到IO内存（“内存空间”），再使用访问IO内存的函数来访问 IO端口。 void ioport_map(unsigned long port, unsigned int count); 通过这个函数，可以把port开始的count个连续的IO端口映射为一段“内存空间”，然后就可以在其返回的地址是像访问IO内存一样访问这些IO端口
