Qt中嵌入Directx11

最近要做个游戏场景编辑器，需要directx11配合gui框架使用，所以简单地弄了一个directx11嵌入到Qt窗体中的程序。



1 建立工程

建一个Qt的工程，配置好directx的包含目录和库目录（以及附加依赖项），Qt vs2013 add-in的话很方便，直接在vs2013里面加，Qt creator的话写到pro文件里，可以选择生成对应的ui文件，或者不生成。



2 代码结构

工程的结构



• D3d11RenderWidget类继承自QWidegt，用于directx11渲染
• MainWidget继承自QMainWindow，是包含dx11渲染窗体的父窗体
• Effects.fx是shader文件，VS和PS写到一起，注意要在工程中设置排除编译
• main函数是程序入口



3 关键代码

（1）dx11嵌入到Qt中就需要获得某个widgt的句柄hwnd，所以在D3D初始化时要改一个参数，swapChainDesc.OutputWindow=(HWND)winId()

swapChainDesc.BufferDesc=bufferDesc;
	swapChainDesc.SampleDesc.Count=1;
	swapChainDesc.SampleDesc.Quality=0;
	swapChainDesc.BufferUsage=DXGI_USAGE_RENDER_TARGET_OUTPUT;
	swapChainDesc.BufferCount=1;
	swapChainDesc.OutputWindow=(HWND)winId();
	swapChainDesc.Windowed=TRUE;
	swapChainDesc.SwapEffect=DXGI_SWAP_EFFECT_DISCARD;

（2）用于渲染的子widget必须设置属性为

setAttribute(Qt::WA_PaintOnScreen,true);
setAttribute(Qt::WA_NativeWindow,true);

否则渲染是乱的
（3）渲染更新借助的就是Qt的paintEvent函数，在里面再调用update()就可以实现渲染循环。（也可以设置定时器隔一定时间强制刷新，不过这样效果不好）

void D3d11RenderWidget::paintEvent(QPaintEvent *event)
{
	//计算fps
	frameCount++;
	if(getTime() > 1.0f)
	{
		fps=frameCount;
		frameCount=0;
		startFPStimer();
		//设置父窗口标题显示fps值
		parentWidget()->setWindowTitle("FPS: "+QString::number(fps));
	}
	frameTime=getFrameTime();
	//更新场景和渲染场景
	UpdateScene(frameTime);
	RenderScene();
	//保证此函数体每一帧都调用
	update();
}

（4）必须重写resizeEvent函数，重新设置帧缓存、深度和模板缓存以及视口，防止窗口缩放时场景被拉伸或者视口不对应

void D3d11RenderWidget::resizeEvent(QResizeEvent *event)

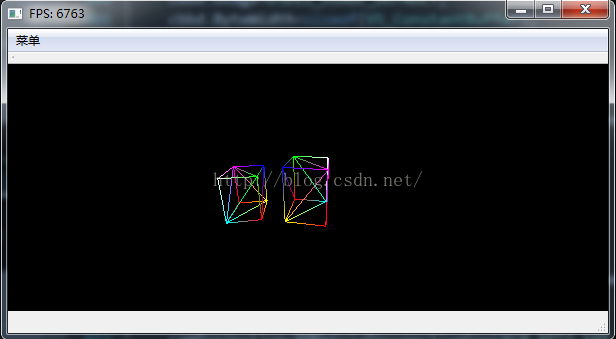

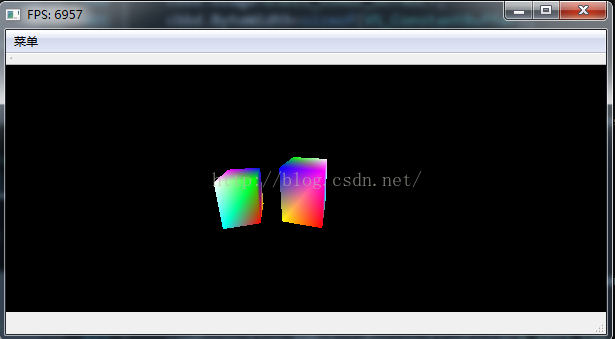

4 截图





源代码：

csdn:demo

github:demo
