Telephony之TelephonyRegistry

一、TelephonyRegistry概述

        TelephonyRegistry的作用是检测当前Radio的状态，包括通话、短信、数据连接等状态，当这些状态发生改变时，通知所有向他注册过的客户端。也就是说，他负责Radio状态的通知。
        本质上来讲，TelephonyRegistry是一个Service，在开机时通过SystemServer添加到ServiceManager中：

[java] view plain copy

1. telephonyRegistry = new TelephonyRegistry(context);
2. ServiceManager.addService("telephony.registry", telephonyRegistry);

        从这个注册过程中看到， 该Service注册的名字为“telephony.registry”。

        下面来看TelephonyRegistry的通知机制。

二、TelephonyRegistry通知机制

        既然TelephonyRegistry负责状态的通知，那么就要完成两个工作：
        1、从Radio拿到通知；
        2、将通知发送给相应的监听者；

        下面分别来介绍。

2.1、从Radio拿到通知消息

        TelephonyRegistry的通知，是从他的客户端得到的，这个客户端就是 DefaultPhoneNotifier。下面来看如何从客户端得到通知的。
        在《 Telephony之进程与实体》一文中介绍过，创建GSMPhone时需要传递两个重要参数，其中一个是RILJ对象，另一个就是DefaultPhoneNotifier对象，这里的DefaultPhoneNotifier就是TelephonyRegistry的Client。
        我们来看DefaultPhoneNotifier的构造函数：

[java] view plain copy

1. protected DefaultPhoneNotifier() {
2.     mRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService("telephony.registry"));
3. }

        在这里，我们看到DefaultPhoneNotifier从ServiceManager中获取了TelephonyRegistry的服务，也就是说， DefaultPhoneNotifier是TelephonyRegistry的Client。
        这样一来，DefaultPhoneNotifier就将RILJ与TelephonyRegistry联系起来了， 当RILJ接收到RIL上报的Phone状态时，就会通过DefaultPhoneNotifier发送给TelephonyRegistry。
        比如对于通话状态的改变，我们在《 Telephony之GsmCallTracker》中介绍过，GsmCallTracker会通过以下方式将状态发送给GSMPhone：

[java] view plain copy

1. @GsmCallTracker.java
2. private void updatePhoneState() {
3.     PhoneConstants.State oldState = mState;
4.     if (mRingingCall.isRinging()) {
5.         mState = PhoneConstants.State.RINGING;
6.     } else if (mPendingMO != null ||
7.             !(mForegroundCall.isIdle() && mBackgroundCall.isIdle())) {
8.         mState = PhoneConstants.State.OFFHOOK;
9.     } else {
10.         mState = PhoneConstants.State.IDLE;
11.     }
12.
13.     if (mState == PhoneConstants.State.IDLE && oldState != mState) {
14.         mVoiceCallEndedRegistrants.notifyRegistrants(
15.                 new AsyncResult(null, null, null));
16.     } else if (oldState == PhoneConstants.State.IDLE && oldState != mState) {
17.         mVoiceCallStartedRegistrants.notifyRegistrants (
18.                 new AsyncResult(null, null, null));
19.     }
20.
21.     if (mState != oldState) {
22.         //给GSMPhone发送通知
23.         mPhone.notifyPhoneStateChanged();
24.     }
25. }

        上面的mPhone对象就是GSMPhone，接下来我们将会看到，GSMPhone会把通知转交给DefaultPhoneNotifier来处理：

[java] view plain copy

1. @GSMPhone.java
2. void notifyPhoneStateChanged() {
3.     mNotifier.notifyPhoneState(this);
4. }

        这里的mNotifier就是创建GSMPhone对象时传递的DefaultPhoneNotifier对象，这样的话，就将通知发送到了DefaultPhoneNotifier内部：

[java] view plain copy

1. @DefaultPhoneNotifier.java
2. public void notifyPhoneState(Phone sender) {
3.     Call ringingCall = sender.getRingingCall();
4.     String incomingNumber = "";
5.     if (ringingCall != null && ringingCall.getEarliestConnection() != null){
6.         incomingNumber = ringingCall.getEarliestConnection().getAddress();
7.     }
8.     try {
9.         //将状态发送给TelephonyRegistry
10.         mRegistry.notifyCallState(convertCallState(sender.getState()), incomingNumber);
11.     } catch (RemoteException ex) {
12.     }
13. }

        从这里我们看到，DefaultPhoneNotifier将当前GsmCallTracker中的状态（sender.getState()）通过convertCallState()转换后，传递给TelephonyRegistry，这个转换的作用就是，将GsmCallTracker中的IDLE、RINGING、OFFHOOK状态转换为TelephonyManager中的对应状态：

[java] view plain copy

1. @TelephonyManager.java
2. public static final int CALL_STATE_IDLE = 0;
3. public static final int CALL_STATE_RINGING = 1;
4. public static final int CALL_STATE_OFFHOOK = 2;

        就这样，DefaultPhoneNotifier作为TelephonyRegistry的Client，将当前通话状态传递给了TelephonyRegistry。

2.2、将消息发送给其他客户端

        TelephonyRegistry拿到相应的通知后，是如何将消息发送给其他客户端呢？我们继续用通话状态来跟踪这一流程。

        在TelephonyRegistry拿到消息后，需要向两个渠道分发消息，一个是通过系统广播，另一个是向自己注册的监听者。我们主要来看向监听者发送消息的流程。

2.2.1、监听者如何注册监听

        首先我们来看如何成为TelephonyRegistry的监听者。
        由于TelephonyRegistry提供关于Radio的多种状态监测，包括通话、信号、呼叫转移、数据连接等状态，所以在向其申请监听时，需要说明监听那种状态，可以通过调用listen()方法来实现，我们来看这个接口：

[java] view plain copy

1. @TelephonyRegistry.java
2. public void listen(String pkgForDebug, IPhoneStateListener callback, int events, boolean notifyNow) {
3.     //获取调用者的UID，监测权限
4.     int callerUid = UserHandle.getCallingUserId();
5.     int myUid = UserHandle.myUserId();
6.
7.     if (events != 0) {
8.         //权限监测
9.         checkListenerPermission(events);
10.
11.         synchronized (mRecords) {
12.             Record r = null;
13.             find_and_add: {
14.                   //获取当前监听者信息
15.                   IBinder b = callback.asBinder();
16.                   final int N = mRecords.size();
17.                   for (int i = 0; i < N; i++) {
18.                       r = mRecords.get(i);
19.                       if (b == r.binder) {
20.                           break find_and_add;
21.                       }
22.                   }
23.                   r = new Record();
24.                   r.binder = b;
25.                   r.callback = callback;
26.                   r.pkgForDebug = pkgForDebug;
27.                   r.callerUid = callerUid;
28.                   //添加当前的监听者信息
29.                   mRecords.add(r);
30.             }
31.             int send = events & (events ^ r.events);
32.             r.events = events;
33.             //需要立刻通知
34.             if (notifyNow) {
35.                 if ((events & PhoneStateListener.LISTEN_SERVICE_STATE) != 0) {
36.                     //监听通话状态
37.                     try {
38.                         r.callback.onServiceStateChanged(new ServiceState(mServiceState));
39.                     } catch (RemoteException ex) {
40.                         remove(r.binder);
41.                     }
42.                 }
43.                 if ((events & PhoneStateListener.LISTEN_SIGNAL_STRENGTH) != 0) {
44.                     //监听信号改变
45.                     try {
46.                         int gsmSignalStrength = mSignalStrength.getGsmSignalStrength();
47.                         r.callback.onSignalStrengthChanged((gsmSignalStrength == 99 ? -1 : gsmSignalStrength));
48.                     } catch (RemoteException ex) {
49.                         remove(r.binder);
50.                     }
51.                 }
52.                 if ((events & PhoneStateListener.LISTEN_MESSAGE_WAITING_INDICATOR) != 0) {
53.                     try {
54.                         r.callback.onMessageWaitingIndicatorChanged(mMessageWaiting);
55.                     } catch (RemoteException ex) {
56.                         remove(r.binder);
57.                     }
58.                 }
59.                 if ((events & PhoneStateListener.LISTEN_CALL_FORWARDING_INDICATOR) != 0) {
60.                     //监听呼叫转移状态
61.                     try {
62.                         r.callback.onCallForwardingIndicatorChanged(mCallForwarding);
63.                     } catch (RemoteException ex) {
64.                         remove(r.binder);
65.                     }
66.                 }
67.             }
68.         }
69.     } else {
70.         remove(callback.asBinder());
71.     }
72. }

        上面的listen()操作，依次完成了如下动作：
        1、通过checkListenerPermission()监测调用者是否有监听权限
        2、将调用者的相关信息保存在mRecords中，保存信息包含IBinder、回调方法、UID、监听事件等
        3、如果listen的同时要求立刻通知，则会立刻调用监听者的回调方法。

        经过这些操作，客户端就完成了对TelephonyRegistry的监听注册，等待接收通知。

2.2.2、如何将消息通知到监听者

        接下来我们分析，如何将通知发送给监听者。
        在2.1中我们知道，DefaultPhoneNotifier作为TelephonyRegistry的Client，通过notifyCallState()将当前通话状态通知到TelephonyRegistry，我们来看这个方法：

[java] view plain copy

1. @TelephonyRegistry.java
2. public void notifyCallState(int state, String incomingNumber) {
3.     //权限检查
4.     if (!checkNotifyPermission("notifyCallState()")) {
5.         return;
6.     }
7.     synchronized (mRecords) {
8.         mCallState = state;
9.         mCallIncomingNumber = incomingNumber;
10.         for (Record r : mRecords) {
11.             if ((r.events & PhoneStateListener.LISTEN_CALL_STATE) != 0) {
12.                 try {
13.                     //通知所有监听者
14.                     r.callback.onCallStateChanged(state, incomingNumber);
15.                 } catch (RemoteException ex) {
16.                     mRemoveList.add(r.binder);
17.                 }
18.             }
19.         }
20.         //发送广播通知
21.         handleRemoveListLocked();
22.     }
23.     broadcastCallStateChanged(state, incomingNumber);
24. }

        在上面这个方法中，先对通知者进行权限检查，然后在mRecords中查找曾经注册了该事件的监听者，并调用他们的回调方法。最后，又将该消息发送到系统广播中。

        至此，通话状态改变的消息就从GsmCallTracker通过DefaultPhoneNotifier传递给了TelephonyRegistry，并从此扩散。类似的，对于数据连接状态来说，将会由DcTracker通过DefaultPhoneNotifier传递给TelephonyRegistry，然后进行扩散。

2.3、小结

        从以上的分析中我们看到，TelephonyRegistry作为一个Service，成为他的Client后可以拥有两种功能：
        1、Client可以将当前Radio的状态发送给TelephonyRegistry，比如GsmCallTracker；
        2、Client可以向TelephonyRegistry申请监听Radio的相关状态，比如TelephonyManager；

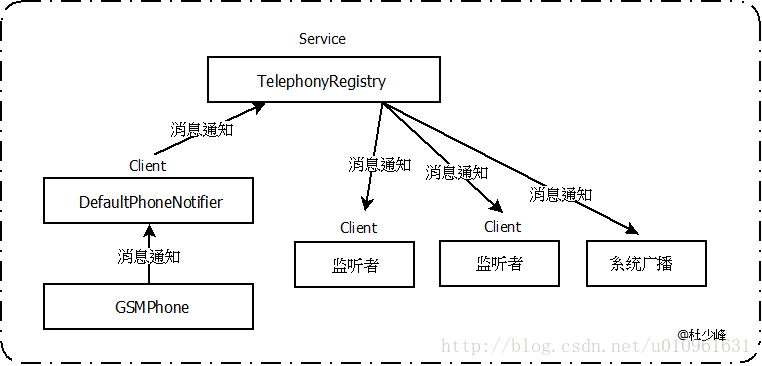

        或者可以这样理解，TelephonyRegistry作为一个中介，转发和扩散有关Radio的状态。如下图所示：
