常见的射频同轴连接器（N型/TNC型/BNC型/SMA型等）

1、射频同轴连接器命名规则

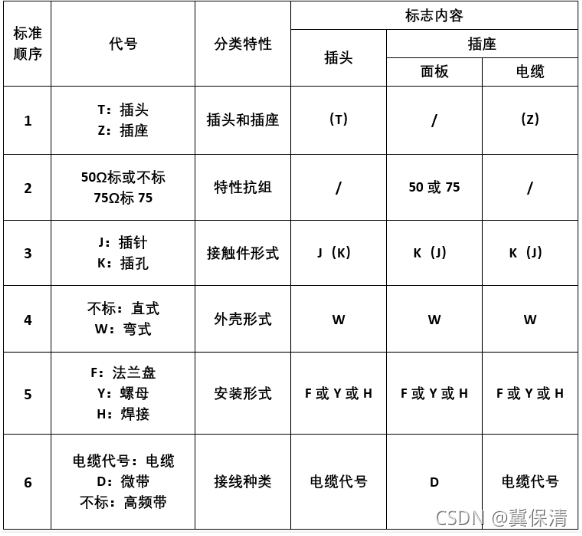

        射频同轴连接器的型号由“主称代号”和“结构形式代号”两部分组成、中间用“-”隔开，具体要求如下：

 注意事项：

1. J表示插针，公头；K表示插孔，母头；W指弯头；F指法兰；Y指螺母；H指焊接；RP指反极

2. 标准的公头：内螺纹+内针；标准的母头：外螺纹+内孔

3. RP表示反极性，RP公头：内螺纹+内孔；RP母头：外螺纹+内针

例如：

        SMA-J  内螺内针（正常公头）               SMA-K 外螺内孔（正常母头）

        RPSMA-J  内螺内孔（内针变内孔）       RPSMA-K  外螺内针（内孔变内针）

2、射频同轴连接器种类及区别

        射频同轴连接器常见的种类有17种，平时工作中常用的有6种，分别为：N型、TNC型、BNC型、SMA型、SMB型和SMC型。

1）N型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。

(IEC169-16)

2）BNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。(IEC169-8)

3）TNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-17)

4）SMA型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-15)

5）SMB型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-10)

6）SMC型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-9)

区别：

N型与BNC型区别：BNC接头的外部与内部触点之间有一层金属屏蔽，接口芯头中间被一层金属和白色塑胶包裹保护，体积较N型公头小，而且N型公头芯头无保护，易受损。

BNC型与TNC型区别：BNC，适用频率0-4GHz，是卡口锁定式连接的射频同轴连接器，具有快速连接和分离的特点。TNC，适用频率0-11GHz，是BNC连接器的变形，采用的是螺纹连接 。

 3、射频同轴连接器接口图

3.1、N型

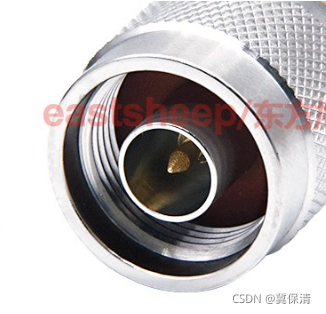

                 标准的N型公头（N-J）        标准的N型母头（N-K）

3.2、BNC型

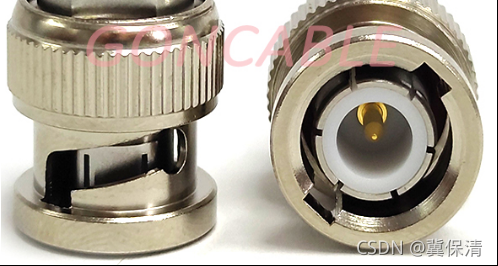

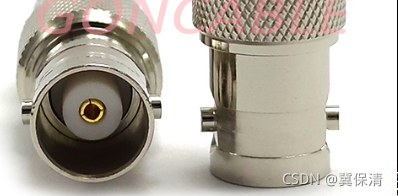

         标准的BNC公头（BNC-J）                                 标准的BNC母头（BNC-K）

3.3、TNC型

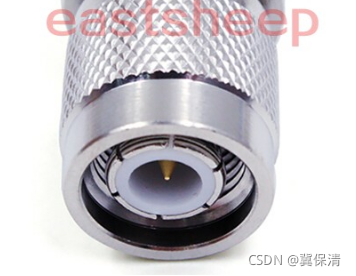

         标准的TNC公头（TNC-J）         标准的TNC母头（TNC-K）

 3.4、SMA型

 标准的SMA公头（SMA-J）     标准的SMA母头（SMA-K）

3.5、SMB型

标准的SMB公头（SMB-J）         标准的SMB母头（SMB-K）
