粗浅看 Tomcat系统架构分析

Tomcat的结构很复杂，但是Tomcat也非常的模块化，找到了Tomcat最核心的模块，就抓住了Tomcat的“七寸”。

整体结构

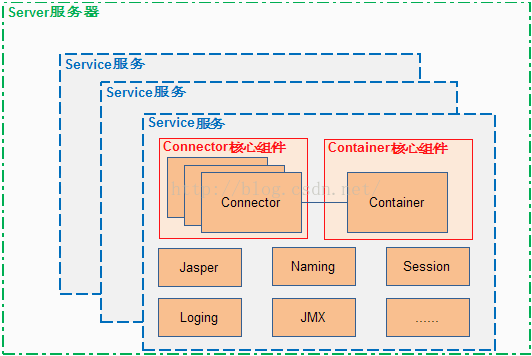

Tomcat 总体结构图

从上图中可以看出Tomcat的心脏是两个组件：Connector 和 Container，关于这两个组件将在后面详细介绍。Connector 组件是可以被替换，这样可以提供给服务器设计者更多的选择，因为这个组件是如此重要，不仅跟服务器的设计的本身，而且和不同的应用场景也十分相关，所以一个Container 可以选择对应多个Connector。多个Connector和一个Container 就形成了一个Service，Service 的概念大家都很熟悉了，有了Service 就可以对外提供服务了，但是Service还要一个生存的环境，必须要有人能够给她生命、掌握其生死大权，那就非Server莫属了。所以整个Tomcat的生命周期由Server控制。

以Service  作为“婚姻”

我们将 Tomcat 中 Connector、Container 作为一个整体比作一对情 侣的话，Connector 主要负责对外交流，可以比作为 Boy，Container 主要处理 Connector 接受的请求，主要是处理内部事务，可以比作为 Girl。那么这个 Service就是连接这对男女的结婚证了。是Service将它们连接在一起，共同组成一个家庭。当然要组成一个家庭还要很多其它的元素。

说白了，Service 只是在Connector 和 Container外面多包一层，把它们组装在一起，向外面提供服务，一个Service可以设置多个Connector，但是只能有一个 Container 容器。这个 Service 接口的 方法列表如下：

①Service接口

从 Service接口中定义的方法中可以看出，它主要是为了关联Connector和 Container，同时会初始化它下面的其它组件，注意接 口中它并没有规定一定要控制它下面的组件的生命周期。所有组件的 生命周期在一个 Lifecycle 的接口中控制，这里用到了一个重要的设 计模式，关于这个接口将在后面介绍。

Tomcat 中 Service接口的标准实现类是StandardService它不仅实现了 Service 借口同时还实现了 Lifecycle 接口，这样它就可以控 制它下面的组件的生命周期了。StandardService 类结构图如下：

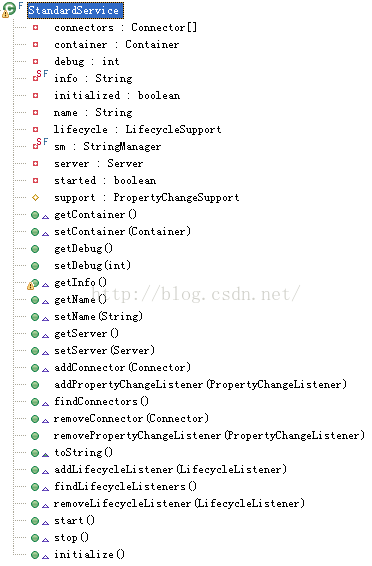

②StandardService的类结构图

从上图中可以看出除了 Service接口的方法的实现以及控制组件生命周期的 Lifecycle 接口的实现，还有几个方法是用于在事件监听的 方法的实现，不仅是这个 Service 组件，Tomcat 中其它组件也同样 有这几个方法，这也是一个典型的设计模式，将在后面介绍。

下面看一下 StandardService 中主要的几个方法实现的代码，下面是setContainer和 addConnector 方法的源码：

③StandardService. SetContainer

public void setContainer(Container container) {

Container oldContainer = this.container;

if ((oldContainer != null) && (oldContainer instanceof Engine))

((Engine) oldContainer).setService(null);

this.container = container;

if ((this.container != null) && (this.container instanceof Engine))

((Engine)  this.container).setService(this);

if (started && (this.container != null) && (this.container instanceof Lifecycle))

{

try {

((Lifecycle) this.container).start();

} catch (LifecycleException e) {

;

}

}

synchronized (connectors) {

for (int i = 0; i < connectors.length; i++)

connectors[i].setContainer(this.container);

}

if (started && (oldContainer != null) && (oldContainer instanceof Lifecycle)) {

try {

((Lifecycle)  oldContainer).stop();

} catch (LifecycleException e) {

;

}

}

support.firePropertyChange("container", oldContainer, this.container);
—————————————————————————————
}

这段代码很简单，其实就是先判断当前的这个 Service 有没有已经关 联了 Container，如果已经关联了，那么去掉这个关联关系——oldContainer.setService(null)。如果这个 oldContainer 已经被启动 了，结束它的生命周期。然后再替换新的关联、再初始化并开始这个新的 Container 的生命周期。最后将这个过程通知感兴趣的事件监听程序。这里值得注意的地方就是，修改Container 时要将新的 Container关联到每个Connector
