duilib学习记录之创建自定义控件

 用Duilib开发界面时，很多情况下库自带的控件不满足需求，就需要基于Duilib建立自定义控件（自绘新的控件，或者用来封装win32的子窗体，来显示视频、网页等）。
       在群里经常会有刚接触Duilib的朋友问题怎么建立自己的自定义控件，或者建立的控件无法正常创建出来。我简单写一篇博客，把创建自定义控件的完整过程，和一些注意事项说明一下。另外说一下如果把win32的子窗体封装为控件，希望能有帮助。
       创建自定义控件包含两个过程：          1、继承现有的控件类创建新的控件类          2、让程序识别新的控件并可以在xml中使用

创建新的控件类：
       首先从的现有的Duilib控件中选择一个最合适的控件类，继承他然后重写几个接口。          我这里拿仿酷狗的换肤窗体中的一个自绘控件做例子（原文地址：http://blog.csdn.net/zhuhongshu/article/details/38491389）          仿酷狗音乐盒源代码：http://blog.csdn.net/zhuhongshu/article/details/41037875

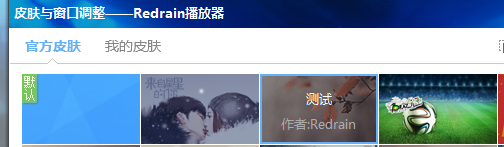

      为了做出换肤控件，首先选择CButtonUI为父类，因为CButtonUI控件本身就已经包含了normal、hot、pushed等状态，同时包含单击事件。


#ifndef SKIN_PICKER_PICTURE_ITEM_H
#define SKIN_PICKER_PICTURE_ITEM_H

//xml sample:<SkinPikerPictureItem name="" width="118" height="70" bkimage="UI\BKImage\1small.jpg" bkname="测试" author="Redrain" />
//类名和接口名，在CreateControl函数中会用到
const TCHAR kSkinPickerPictureItemClassName[] =	_T("SkinPikerPictureItemUI");
const TCHAR kSkinPickerPictureItemInterface[] =	_T("SkinPikerPictureItem");

//黑色的前景图的位置
const TCHAR kSkinPickerPictureItemForeImage[] =	_T("file='UI\\LeftTab\\listitem\\ListBk.png' fade='150'");

//边框的颜色、图片名称的文字颜色、作者信息的文字颜色
const DWORD kBorderColor					  = 0xFF64B0FA;
const DWORD kBkNameColor					  = 0xFFFFFFFF;
const DWORD kAuthorColor					  = 0xFFAAAAAA;

class CSkinPikerPictureItemUI : public CButtonUI
{
public:
	CSkinPikerPictureItemUI();

	LPCTSTR GetClass() const;
	LPVOID GetInterface(LPCTSTR pstrName);

	void SetAttribute(LPCTSTR pstrName, LPCTSTR pstrValue);
	void PaintStatusImage(HDC hDC);

private:
	CDuiString m_BkName;
	CDuiString m_Author;
};

#endif // SKIN_PICKER_PICTURE_ITEM_H

CSkinPikerPictureItemUI::CSkinPikerPictureItemUI()
{
	m_Author = _T("作者:");
}
LPCTSTR CSkinPikerPictureItemUI::GetClass() const
{
	return kSkinPickerPictureItemClassName;
}

LPVOID CSkinPikerPictureItemUI::GetInterface(LPCTSTR pstrName)
{
	if( _tcscmp(pstrName, kSkinPickerPictureItemInterface) == 0 ) return static_cast<CSkinPikerPictureItemUI*>(this);
	return CButtonUI::GetInterface(pstrName);
}

void CSkinPikerPictureItemUI::SetAttribute(LPCTSTR pstrName, LPCTSTR pstrValue)
{
	if( _tcscmp(pstrName, _T("bkname")) == 0 ) m_BkName = pstrValue;
	else if( _tcscmp(pstrName, _T("author")) == 0 ) m_Author += pstrValue;
	CButtonUI::SetAttribute(pstrName, pstrValue);
}

void CSkinPikerPictureItemUI::PaintStatusImage(HDC hDC)
{
	CButtonUI::PaintStatusImage(hDC);

	if( IsFocused() ) m_uButtonState |= UISTATE_FOCUSED;
	else m_uButtonState &= ~ UISTATE_FOCUSED;
	if( !IsEnabled() ) m_uButtonState |= UISTATE_DISABLED;
	else m_uButtonState &= ~ UISTATE_DISABLED;

	if( (m_uButtonState & UISTATE_PUSHED) != 0 || (m_uButtonState & UISTATE_HOT) != 0) {

		DrawImage(hDC, kSkinPickerPictureItemForeImage) ;

		//计算作者信息文字和背景图片名字文字的显示位置，这里是用了硬编码，请使用者自己修改
		RECT rcBkName = m_rcItem;
		LONG nTextPadding = (m_rcItem.right - m_rcItem.left  - CRenderEngine::GetTextSize(hDC, GetManager(),\
			m_BkName.GetData(), m_iFont, m_uTextStyle).cx) / 2;
		rcBkName.left += nTextPadding;
		rcBkName.right -= nTextPadding;
		rcBkName.top += 15;
		rcBkName.bottom = rcBkName.top + 20;

		RECT rcAuthor = m_rcItem;
		nTextPadding = (m_rcItem.right - m_rcItem.left - CRenderEngine::GetTextSize(hDC, GetManager(),\
			m_Author.GetData(), m_iFont, m_uTextStyle).cx) / 2;
		rcAuthor.left += nTextPadding;
		rcAuthor.right -= nTextPadding;
		rcAuthor.top += 40;
		rcAuthor.bottom = rcAuthor.top + 20;

		CRenderEngine::DrawText(hDC, m_pManager, rcBkName, m_BkName, kBkNameColor, m_iFont, m_uTextStyle);
		CRenderEngine::DrawText(hDC, m_pManager, rcAuthor, m_Author, kAuthorColor, m_iFont, m_uTextStyle);
		CRenderEngine::DrawRect(hDC, m_rcItem, 2, kBorderColor);

	}

}

       新的控件名为CSkinPickerPictureItemUI。一般来说，建立新控件后，最先应该重写的两个函数是GetClass和GetInterface。他们后用来区分控件的类型的虚函数，用于动态识别控件类型和做控件的类型转换。
       从Duilib的自带控件上可以看出，比如当前的自定义控件类名为CSkinPickerPictureItemUI，那么GetClass函数返回的字符串SkinPickerPictureItemUI。而GetInterface函数是根据传入的参数，是否与自身的字符串匹配，来决定能否把自己转换为需要的控件类型。GetInterface中用来匹配的字符串，应该与xml中的对应的控件的标签名称一直，这里应该是SkinPickerPictureItem。
      比如CButtonUI类，GetClass对应ButtonUI，GetInterface对应Button。这不是强制的，但是保持这个风格很重要！

      理论上，完成这两个接口就创建好最基本的自定义控件了。但是为了让自定义控件的行为和外观更丰富，就需要重写更多的函数了，我这里把经常会重写的函数说明一下！

 virtual void DoEvent(TEventUI& event);
 virtual void DoPaint(HDC hDC, const RECT& rcPaint);
 virtual void PaintBkColor(HDC hDC);
 virtual void PaintBkImage(HDC hDC);
 virtual void PaintStatusImage(HDC hDC);
 virtual void PaintText(HDC hDC);
 virtual void PaintBorder(HDC hDC);
 virtual void DoInit();
 virtual void SetAttribute(LPCTSTR pstrName, LPCTSTR pstrValue);
 virtual bool IsVisible() const;
 virtual void SetVisible(bool bVisible = true);
 virtual void SetInternVisible(bool bVisible = true); // 仅供内部调用，有些UI拥有窗口句柄，需要重写此函数
 virtual void SetPos(RECT rc);

       以上列出的函数，是最常被重写的。                   DoEvent函数：控件的核心函数，他是消息处理函数，用来处理Duilib封装过的各个消息，比如鼠标的移入移出、出现的悬停、单击双击、右击、获取焦点、设置光标等等。所以如果你的控件需要修改这些行为，必须重写这个函数，具体的处理方法可以参考Duilib现有的控件或者仿酷狗程序。

       DoPaint函数：控件的核心函数，他是控件的绘制处理函数，当Duilib底层要重新绘制这个控件，或者控件自己调用Invalidata函数强制自己刷新时，这个函数就会被触发，在这个函数里完成了各种状态下的背景前景绘制，背景色绘制，文本绘制，边框绘制。而这个函数会调用PaintBkColor、PaintBkImage、PaintStatusImage、PaintText、PaintBorder等函数来完成各个绘制步骤。所以你可以根据需求来决定重写DoPaint或者只重写某几个PaintXXX函数。DoPaint函数经常和DoEvent函数结合使用，DoEvent得到了某个消息后，改变控件的状态，然后调用Invalidate函数让控件重绘。

      SetAttribute函数：用于扩展自定义控件的属性，Duilib的控件本身已经包含name、text、bkimage等属性，如果要增加新属性，就需要重写此函数来扩展属性，上面的CSkinPickerPictureItemUI例子中已经有用法了。

      DoInit函数：当控件被添加到容器后，由容器调用的函数。在这里，整个Duilib程序框架已经完成，当需要做一些界面的初始操作时可以重写此函数，常见的用法就是在此建立Win32子窗体并且封装它，相关内容我在后面再说。

     IsVisible、SetVisible、SetInternelVisible、SetPos：这几个函数同样也是，当控件封装了Win32子窗口后，重写这几个函数来控制子窗口的显示和隐藏、和位置。

      这样就创建完成了自定义控件。
识别新控件：

       自定义控件创建完毕后，需要做的就是让控件可以被xml布局识别出来。为此我们需要完成Duilib的IDialogBuilderCallback接口，重写这个接口中的CreateControl函数。
       通常情况下，可以让窗体类继承IDialogBuilderCallback接口并且重写CreateControl（DuiLib自带的WindowImplBase窗体类已经继承了这个接口，如果是继承WindowImplBase的话就直接重写CreateControl就可以了）。函数处理方法是比较传入的字符串，根据字符串来决定返回什么控件的指针，这个传入的字符串就是xml文件中控件的标签，比如<Button />中的字符串Button。

CControlUI* CSkinPickerDialog::CreateControl(LPCTSTR pstrClass)
{
	if (_tcsicmp(pstrClass, kSkinPickerPictureItemInterface) == 0)
		return	new CSkinPikerPictureItemUI();

	return NULL;
}

      习惯上，在xml中自定义控件的标签名称应该和控件的GetInterface中的判断字符串一致，比如这里就是SkinPickerPictureItem。这样，在解析xml过程中，当解析到名为SkinPickerPictureItem的标签时，就会创建出CSkinPickerPictureItemUI控件了。

       实际上，谁来继承IDialogBuilderCallback接口肯定都可以，比如QQDemo和仿酷狗里面，都给自定义控件本身继承了这个接口。
                当程序响应WM_CREATE消息时，会建立一个CDialogBuilder对象，并且调用他的Create方法来解析xml文件。

CControlUI* CDialogBuilder::Create(STRINGorID xml, LPCTSTR type, IDialogBuilderCallback* pCallback,
		CPaintManagerUI* pManager, CControlUI* pParent)

        这个函数 的第一个参数指定为xml文件的路径；第二个参数一般指定为NULL，我这里不详解了；第三个参数，就是识别自定义控件的关键了，这个参数要指定为继承了IDialogBuilderCallback接口的类对象的指针，比如窗体类继承IDialogBuilderCallback，这个参数就填写窗体类对象的指针。只有填写了这个参数，自定义控件才会被识别，经常有人问自己的自定义控件为什么无法被识别。多数情况就是这里没处理好；第四个参数指定CPaintManagerUI类对象指针，这个肯定会伴随着窗体类对象一起存在。最后一个参数一般为NULL。
        这几步都完成后，你的自定义控件就可以被xml布局正确的识别并创建了。至此，创建自定义控件的基本过程就完成了！如果有不明白的，可以多看看仿酷狗的代码、QQDemo等。

封装Win32控件或者Win32子窗口：


        如果要给Duilib，增加一个视频播放控件，一般来说视频播放库都需要依赖一个子窗口。这时，就应该自定义个控件，并且封装维护一个子窗口了。
       封装的子窗口有三种：第一种比较简单、单纯封装一个子窗口、让视频库一类的库依赖；第二种麻烦一些、封装子窗口、并且处理子窗口的消息；第三种和第二种类似、封装Win32的控件并且处理他的消息。

       单纯封装子窗口：

      这时就需要重写我之前提到的DoInit函数和SetVisbile等函数了。首先在自定义控件内声明HWND类型的m_hWnd成员变量来保存子窗体指针。
      在DoInit函数里，调用CreateWindowEx函数，创建一个win32子窗体，并且用m_hWnd保存句柄。比如：

m_hhWnd = CreateWindow(_T("#32770"), _T("WndMediaDisplay"), WS_VISIBLE | WS_CHILD, 0, 0, 0, 0, m_PaintManager.GetPaintWindow(), (HMENU)0, NULL, NULL);

      然后在SetVisible等函数内控制子窗体的显示隐藏；在SetPos函数内控制子窗体的位置、限制在本控件的范围内。
     这样就封装好了win32子窗口，然后可以把这个窗体句柄用于视频播放等。
          封装子窗口并处理他的消息：

      这时就比较麻烦了，参见Duilib的CEditUI控件等。我们需要继承CWindowWnd另外封装一个窗体类，窗体类的封装不属于本文范围，我就不细说了。重写窗体类的HandleMessage函数，来响应各种WM_XXX消息。
      然后在我们的自定义控件内，不再声明HWND类型m_hWnd变量了，而是自定刚才的窗体类的对象。然后在DoInit函数内调用这个对应的Create函数函数来创建窗体类。然后同样还是维护这个窗体的显示隐藏、和位置。
     关于这种控件的封装，可以参考我写的webkit内核浏览器控件、里面是完整的封装了Win32子窗体、并且处理了他的消息，用于显示webkit内核渲染的网页。地址：http://blog.csdn.net/zhuhongshu/article/details/38540711

       封装Win32控件并处理他的消息：

      这个可以参考CEditUI控件的处理代码，思想上和封装子窗口并处理消息是一样的。同样也可以参考webkit内核浏览器控件代码。不过与之不同的是，我们需要重写两个函数

		LPCTSTR GetWindowClassName() const;
		LPCTSTR GetSuperClassName() const;

      这里最主要的就是处理GetSuperClassName函数，这个函数的作用就是超类化，而封装子窗口并处理消息是子类化，这两个操作恰好相反。在 GetSuperClassName函数内，要范围Win32控件对应的类名、Duilib检测到GetSuperClassName函数函数后就会创建Win32控件。这时我们处理HandleMessage函数，就可以处理到Win32控件的消息的。具体的处理逻辑请参见CEditUI控件。

总结：
        差不多就说道这里了，把常见的自定义控件的基本步骤说明了一下，实际开发时还要多看Duilib的源码，才能称心如意的开发控件，希望对刚接触Duilib的朋友有帮助！
