单片机计数器代码（四位共阴数码管）

一、代码

#include<reg51.h>



unsigned char SEG[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//0-9

unsigned char dat[4]={0000};

unsigned char ctrl[]={0x0e,0x0d,0x0b,0x07};//1110,1101,1011,0111 s4,s3,s2,s1

unsigned int num=0;

void delay();



void main ()

{

 unsigned char i=0;

 TMOD=0x06;

 TH0=TL0=(256-1);

 ET0=1;

 EA=1;

 TR0=1;



   while(1)

 {

        dat[0]=num/1000;

  dat[1]=num/100%10;

  dat[2]=num/10%10;

  dat[3]=num%10;





  for(i=0;i<4;i++)

  {

      P0=SEG[dat[i]];

   P2=ctrl[i];

   delay();

   P2=0xff;

  }





 }

}



void t0_srv() interrupt 1

{

       num++;

    if(num>9999)



     num=0;

}



void delay()

{

     unsigned int j=0;

  for(j=0;j<1000;j++)

  ;

}

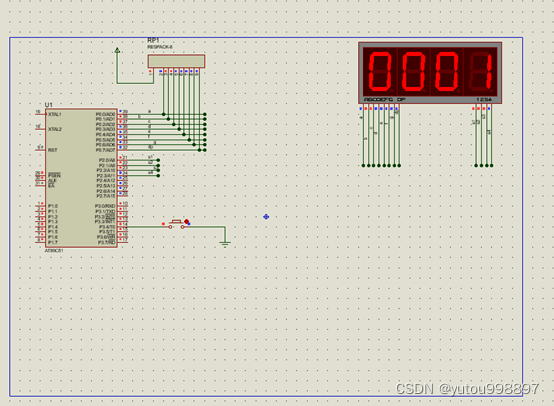

二、protues原理图
