当我们需要动态的多界面切换的时候,就需要将UI元素和Activity融合成一个模块。在2.3中我们一般通过各种Activity中进行跳转来实现多界面的跳转和单个界面动态改变。在4.0或以上系统中就可以使用新的特性来方便的达到这个效果--Fragment类。Fragment类似一个嵌套Activity,可以定义自己的layout和自己的生命周期。
多个Fragment可以放在一个Activity中(所以上面讲到类似一个嵌套Activity),而这个类可以对这些Fragment进行配置以适应不同的屏幕尺寸(比如平板和手机)。
使用Android库
Android支持库是一个jar文件,使用这个支持库可以让我们在低版本上运行高版本的特性(比如Fragment并非1.6的特性,但是通过库的引入,我们可以将包含fragment的程序运行在1.6上面,保证程序兼容性)。
步骤:

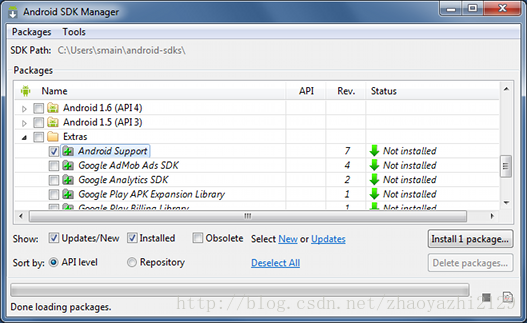

1. 通过SDK Manager下载Android Support Package。
2. 在项目代码顶层创建libs文件夹,并将你需要的jar库文件拷贝到libs里面去。
3. 更新manifest文件,设置如下
<uses-sdk android:minSdkVersion="4" android:targetSdkVersion="15" />
为了确保没有在旧的系统上面使用新的api特性,却要在使用Fragment的文件中包含如下内容:
import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
应该声明FragmentActivity(而不是Activity)来包含Fragments。
创建Fragment
我们可以将Fragment当成是一个独立的Activity,它有自己独立的生命周期、获取单独的触发事件,并且在Activity运行的时候可以动态的移除或者添加Fragment并且你可以在其他地方重用这个Fragment。
创建Fragment类
就像创建Activity类一样,继承Fragment,实现一些生命周期中的关键函数,并且记得把你自己的功能代码放到里面去。创建一个Fragment,必须使用onCreateView()定义他的layout布局文件。实际上这是让一个Fragment能够运行起来的唯一一个回调函数,看看下面的例子:
import android.os.Bundle;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.ViewGroup;
public class ArticleFragment extends Fragment {
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container,
Bundle savedInstanceState) {
// Inflate the layout for this fragment
return inflater.inflate(R.layout.article_view, container, false);
}
}
就像 Activity 一样, Fragment 也应该实现其他生命周期中的函数,这样我们才可以实现对他的添加删除。举例来说,当 activity 收到 onPause() 方法调用的时候,它里面的 Fragment 同样会被调用到 onPause() ,所以看好机会,在 Fragment 里面的 onPause() 里面放入你写的代码吧。
使用XML将Fragment添加到一个Activity中
当重用Fragment的时候,每一个实例化的Fragment必须依附于一个父FragmentActivity,我们可以通过在这个父活动的布局文件xml中定义fragment。
下面是一个将两个Fragment添加到一个活动中的例子
res/layout-large/news_articles.xml:
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:orientation="horizontal"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<fragment android:name="com.example.android.fragments.HeadlinesFragment"
android:id="@+id/headlines_fragment"
android:layout_weight="1"
android:layout_width="0dp"
android:layout_height="match_parent" />
<fragment android:name="com.example.android.fragments.ArticleFragment"
android:id="@+id/article_fragment"
android:layout_weight="2"
android:layout_width="0dp"
android:layout_height="match_parent" />
</LinearLayout>
下面就是怎么使用这个布局的代码了:
import android.os.Bundle;
import android.support.v4.app.FragmentActivity;
public class MainActivity extends FragmentActivity {
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.news_articles);
}
}
通过在 xml 中定义 fragment 的方式,我们不能在运行时移除 fragment 。如果我们想要通过切换 fragments 来跟用户有更好的互动,那么就需要在 activity 启动的时候定义 fragment 了。
创建更灵活的UI(进阶应用)
当我们针对各种不同屏幕尺寸的设备设计应用程序的时候,我们可以在不同的布局文件中重用fragments来让客户体验最优化。
比如在平板和手机上,当使用fragment时,表现可能就完全不一样。平板上面我们可以将前后的两个Fragment都显示在屏幕上(因为屏幕空间足够显示了,而且不至于让屏幕空间太空),而在手机上这两个Fragment只能进行切换显示了,因为手机屏幕空间太小,只能够一次显示一屏。图片如下:
我们可以用类FragmentManager提供一些方法,在运行时对activity中的一些fragments进行添加、移除、覆盖操作,来提供给客户一个动态的更优的体验。
在运行时添加一个Fragment到Activity
上面一节的在 activity 的布局文件( layout xml )中添加 Fragment 的方法我们已经知道了。现在我们将学习另外一种方式,这种方式允许我们在运行时动态的显示和隐藏 fragment 。为了达到在 activity 中动态管理 Fragment ,我们需要用到 FragmentManager ,并且通过它创建 FragmentTransaction (提供针对 Fragment 操作的一些列 api , add/attach/detach/hide 等)。
如果需要在activity中动态的移除或者替换fragments,我们就需要在onCreate函数中将初始化的fragments加入到该activity中。在处理Fragments时,特别是在运行中动态加入的fragments,有一个很重要的规则就是fragment必须有一个容器View,来容纳fragments的layout布局。
下面的layout是针对前面一节内容的替代,每次只显示一个fragment。为了替换当前的fragment,这个activity的layout必须包含一个FrameLayout用来当做fragment容器。
注意:该布局文件文件名是跟上节一样,但是layout文件夹并没有large修饰,所以你懂的。
res/layout/news_articles.xml:
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/fragment_container"
android:layout_width="match_parent"
android:layout_height="match_parent" />
在你的activity内,用getSupportFragmentManager()函数获取FragmentManager。使用beginTransaction创建一个FragmentTransaction,并且调用add()函数添加一个Fragment。我们可以用FragmentTransaction执行多次fragment相关的操作,当我们准备切换的时候,调用函数call()就可以了。
下面就是将一个fragment加入一个layout中:
import android.os.Bundle;
import android.support.v4.app.FragmentActivity;
public class MainActivity extends FragmentActivity {
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.news_articles);
// Check that the activity is using the layout version with
// the fragment_container FrameLayout
if (findViewById(R.id.fragment_container) != null) {
// However, if we're being restored from a previous state,
// then we don't need to do anything and should return or else
// we could end up with overlapping fragments.
if (savedInstanceState != null) {
return;
}
// Create an instance of ExampleFragment
HeadlinesFragment firstFragment = new HeadlinesFragment();
// In case this activity was started with special instructions from an Intent,
// pass the Intent's extras to the fragment as arguments
firstFragment.setArguments(getIntent().getExtras());
// Add the fragment to the 'fragment_container' FrameLayout
getSupportFragmentManager().beginTransaction()
.add(R.id.fragment_container, firstFragment).commit();
}
}
}
因为是在运行时加入到FrameLayout容器中,并不是写死在xml中,所以activity能够移除、替换该fragment。
如何在两个fragment间切换
替换 fragment 的过程跟 add 差不错,区别就是一个是 replace() 函数,一个是 add() 函数。时刻要注意的是当执行 fragment 操作,比如替换或者移除一个 fragment ,用户经常的操作是回退( backward )或者还原( undo )操作。为了支持用户的这些操作,我们要在 commit() 一个 FragmentTransaction 之前先调用函数 addToBackStack() 函数。
注意:当移除或者替换一个 fragment ,并且将这个操作放入 back stack (回退堆栈?),当 fragment 被移除的时候, fragment 是停止的(并非销毁)。如果用户要回退,会从堆栈中取一个 fragment 并且重启( restart )它。如果没有加入 back stack ,当移除或者替换的时候,这个 fragment 就直接被销毁了。
切换fragment如下:
// Create fragment and give it an argument specifying the article it should show
ArticleFragment newFragment = new ArticleFragment();
Bundle args = new Bundle();
args.putInt(ArticleFragment.ARG_POSITION, position);
newFragment.setArguments(args);
FragmentTransaction transaction = getSupportFragmentManager().beginTransaction();
// Replace whatever is in the fragment_container view with this fragment,
// and add the transaction to the back stack so the user can navigate back
transaction.replace(R.id.fragment_container, newFragment);
transaction.addToBackStack(null);
// Commit the transaction
transaction.commit();
addToBackStack()里面的有一个可选的String参数,该参数在需要使用FragmentManager.BackStackEntry类的APIs的时候需要用到。
Fragment间通信
为了重用Fragment UI,我们就需要将该Fragment建立成一个可以自包含(自闭)的系统,拥有自己的layout和行为。一旦定义了这些可重用的fragments,就可以将他们绑定到一个activity上,实现全部的活动UI。很多时候我们想要在两个fragments间进行通信(例如根据用户输入改变内容),所有的Fragment间通信都是通过他们所依附的Activity,他们之间永远不能够直接通信。
定义一个接口
为了允许一个 Fragment 跟包含他的 Activity 通信,我们可以在 Fragment 类中定义一个接口,并且在 Activity 内实现。 Fragment 在 onAttach() 函数里面捕获接口实现,并且调用接口方法和 Activity 通信。(上面都说了 Fragment 间只能通过 Activity 进行通信了。)
看看下面的 Fragment 和 Activity 通信的例子:
public class HeadlinesFragment extends ListFragment {
OnHeadlineSelectedListener mCallback;
// Container Activity must implement this interface
public interface OnHeadlineSelectedListener {
public void onArticleSelected(int position);
}
@Override
public void onAttach(Activity activity) {
super.onAttach(activity);
// This makes sure that the container activity has implemented
// the callback interface. If not, it throws an exception
try {
mCallback = (OnHeadlineSelectedListener) activity;
} catch (ClassCastException e) {
throw new ClassCastException(activity.toString()
+ " must implement OnHeadlineSelectedListener");
}
}
...
}
现在Fragment可以通过onArticleSelected()函数,将消息传递到到Activity中。通过使用OnHeadlineSelectedListener的实例达到传递的目的。
例如:下面的例子中,当点击一个列表的元素的时候,fragment中的一个方法被调用。Fragment使用mcallback这个实例化的东东
,将该事件传递给它所依附的父Activity。
@Override
public void onListItemClick(ListView l, View v, int position, long id) {
// Send the event to the host activity
mCallback.onArticleSelected(position);
}
实现接口
为了从 Fragment 中接受事件消息,父 activity 必须实现 fragment 类中定义的几个接口。示例如下:
public static class MainActivity extends Activity
implements HeadlinesFragment.OnHeadlineSelectedListener{
...
public void onArticleSelected(int position) {
// The user selected the headline of an article from the HeadlinesFragment
// Do something here to display that article
}
}
传递消息到Fragment中
宿主Activity可以可以通过findFragmentById()函数获取Fragment实例,然后通过访问fragments的共有函数来将消息传递给Fragments。
在下面的实例中,宿主类将在回调函数中获取的信息传递到另外一个显示这些数据的Fragment中:
public static class MainActivity extends Activity
implements HeadlinesFragment.OnHeadlineSelectedListener{
...
public void onArticleSelected(int position) {
// The user selected the headline of an article from the HeadlinesFragment
// Do something here to display that article
ArticleFragment articleFrag = (ArticleFragment)
getSupportFragmentManager().findFragmentById(R.id.article_fragment);
if (articleFrag != null) {
// If article frag is available, we're in two-pane layout...
// Call a method in the ArticleFragment to update its content
articleFrag.updateArticleView(position);
} else {
// Otherwise, we're in the one-pane layout and must swap frags...
// Create fragment and give it an argument for the selected article
ArticleFragment newFragment = new ArticleFragment();
Bundle args = new Bundle();
args.putInt(ArticleFragment.ARG_POSITION, position);
newFragment.setArguments(args);
FragmentTransaction transaction = getSupportFragmentManager().beginTransaction();
// Replace whatever is in the fragment_container view with this fragment,
// and add the transaction to the back stack so the user can navigate back
transaction.replace(R.id.fragment_container, newFragment);
transaction.addToBackStack(null);
// Commit the transaction
transaction.commit();
}
}
}
