[数字信号处理]IIR滤波器的间接设计（C代码）

1.模拟滤波器的设计

      1.1巴特沃斯滤波器的次数

        根据给定的参数设计模拟滤波器，然后进行变数变换，求取数字滤波器的方法，称为滤波器的间接设计。做为数字滤波器的设计基础的模拟滤波器，称之为原型滤波器。这里，我们首先介绍的是最简单最基础的原型滤波器，巴特沃斯低通滤波器。由于IIR滤波器不具有线性相位特性，因此不必考虑相位特性，直接考虑其振幅特性。

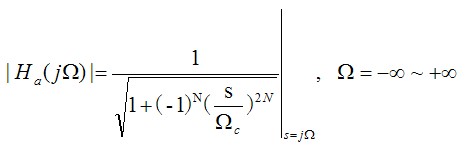

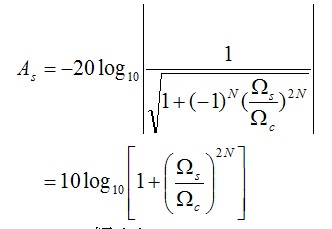

       在这里，N是滤波器的次数，Ωc是截止频率。从上式的振幅特性可以看出，这个是单调递减的函数，其振幅特性是不存在纹波的。设计的时候，一般需要先计算跟所需要设计参数相符合的次数N。首先，就需要先由阻带频率，计算出阻带衰减

将巴特沃斯低通滤波器的振幅特性，直接带入上式，则有

最后，可以解得次数N为

当然，这里的N只能为正数，因此，若结果为小数，则舍弃小数，向上取整。

      1.2巴特沃斯滤波器的传递函数

         巴特沃斯低通滤波器的传递函数，可由其振幅特性的分母多项式求得。其分母多项式

根据S解开，可以得到极点。这里，为了方便处理，我们分为两种情况去解这个方程。当N为偶数的时候，

这里，使用了欧拉公式。同样的，当N为奇数的时候，

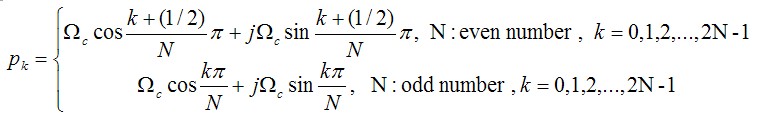

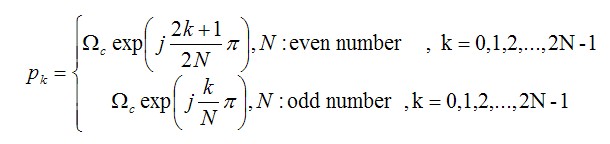

同样的，这里也使用了欧拉公式。归纳以上，极点的解为

上式所求得的极点，是在s平面内，在半径为Ωc的圆上等间距的点，其数量为2N个。为了使得其IIR滤波器稳定，那么，只能选取极点在S平面左半平面的点。选定了稳定的极点之后，其模拟滤波器的传递函数就可由下式求得。

       1.3巴特沃斯滤波器的实现（C语言）

          首先，是次数的计算。次数的计算，我们可以由下式求得。



其对应的C语言程序为

   N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) /
	 	            log10 (Stopband/Cotoff) ));

         然后是极点的选择，这里由于涉及到复数的操作，我们就声明一个复数结构体就可以了。最重要的是，极点的计算含有自然指数函数，这点对于计算机来讲，不是太方便，所以，我们将其替换为三角函数，

这样的话，实部与虚部就还可以分开来计算。其代码实现为

typedef struct
{
    double Real_part;
    double Imag_Part;
} COMPLEX;


COMPLEX poles[N];

for(k = 0;k <= ((2*N)-1) ; k++)
{
    if(Cotoff*cos((k+dk)*(pi/N)) < 0)
    {
        poles[count].Real_part = -Cotoff*cos((k+dk)*(pi/N));
	　　poles[count].Imag_Part= -Cotoff*sin((k+dk)*(pi/N));
        count++;
	    if (count == N) break;
    }
}

       计算出稳定的极点之后，就可以进行传递函数的计算了。传递的函数的计算，就像下式一样

这里，为了得到模拟滤波器的系数，需要将分母乘开。很显然，这里的极点不一定是整数，或者来说，这里的乘开需要做复数运算。其复数的乘法代码如下，

int Complex_Multiple(COMPLEX a,COMPLEX b,
	             double *Res_Real,double *Res_Imag)

{
       *(Res_Real) =  (a.Real_part)*(b.Real_part) - (a.Imag_Part)*(b.Imag_Part);
       *(Res_Imag)=  (a.Imag_Part)*(b.Real_part) + (a.Real_part)*(b.Imag_Part);
	 return (int)1;
}

有了乘法代码之后，我们现在简单的情况下，看看其如何计算其滤波器系数。我们做如下假设
