在上一个系列中我们分析了UiAutomator的核心源码,对UiAutomator是怎么运行的原理有了根本的了解。今天我们会开始另外一个在安卓平台上基于UiAutomator的新起之秀--Appium的源码分析之旅。
本文在真个系列中会扮演一个简介的角色,不会分析任何的代码,只会先给大家一个基本的印象,方便大家在持有这个印象的基础上往下和本人一块分析。
1. Bootstrap定义及在Appium中扮演的角色
下面一部分就是蓝色的就是bootstrap所在的位置,可以看到它是运行在我们的安卓目标测试机器端的,它会监听4724端口获得命令然后pass给UiAutomator来做处理。
那么我们应该怎么来给bootstrap做一个定义呢?我不知道官方有没有做一个定义,但是按照我自己的语言,我会这样来定义它:
- Bootstrap是Appium运行在安卓目标测试机器上的一个UiAutomator测试脚本,该脚本的唯一一个测试方法所做的事情是在目标机器开启一个socket服务器来把一个session中Appium从PC端过来的命令发送给UiAutomator来执行处理。
- 首先,它是一个uiautomator的测试脚本,它的入口类Bootstrap继承于UiAutomatorTestCase,所以UiAututomator可以正常运行它,它也可以正常的使用uiautomator的方法,这个就是appium的命令可以转换成uiautomator的命令的关键
- 其次,它是一个socket服务器,它专门监听4724端口过来的appium的连接和命令数据,并把appium的命令转换成uiautomator的命令来让uiautomator进行处理
- 最后,它处理的是appium从pc端过来的命令,而非一个文件。这在初次接触appium的朋友是很容易困惑的,以为appium是整个脚本文件发送到目标机器再由bootstrap进行分析处理的,事实并非如此
2. Bootstrap关键类一览表
上面寥寥几句道出了bootstrap的定义,那么往下我们就继续寥寥几行的把bootstrap这个jar包的关键类以及它的关键方法和相应的本人的一些说明给列出来,给大家现有一个draft idea每个类大概是怎么一回事,这样我们往下的文章就比较好说,大家也比较好理解了。
Class | Key Method | Key Member | Parent | Description | Comment |
Bootstrap | testRunServer | | | 以一个UiAutomatorTestCase的方法的方式运行一个SocketServer来监听4724端口 | 整个bootstrap是以UiAutomator的TestCase的方式运行的,所以这里的Bootstrap这个类必须要继承于UiAutomatorTestCase |
SocketServer | handleClientData | | | 读取socket进来的字串命令信息并转换成AndroidCommand命令然后调用runCommand命令执行命令进行返回 | |
AndroidComma ndType | | enum AndroidCommandType { ACTION,SHUTDOWN } | | 安卓命令的类型,只有两种,shutdown的处理方式和普通的action会不一样 | |
AndroidComma nd | action/getElement | JSONObject json; AndroidCommandType cmdType; | | 从用户发过来的json命令信息得到真正的命令 | |
CommandHand ler | execute | | | 虚拟类,其他真实CommandHandler如click的父类 | |
AndroidComma ndExecutor | execute | HashMap< String, CommandHan dler> map | | map是所有的命令字串和真实的CommandHandler的一个映射。 其成员函数execute就是通过字串命令找到map对应的handler然后执行的 | |
AndroidComma ndResult | AndroidCommandResult | JSONObject json | | 组织json格式返回值的类 | |
AndroidElement | Click | UiObject el; String id; | | 代表了一个控件 | 其中id是其在AndroidElementsHash维护的elements这个哈希表的key,并非控件id。 |
AndroidElement Hash | addElement | Hashtable< String, AndroidEle ment> elements; | | 维护这个session当前为止碰到过的所有控件的哈希表 | 注意key就是上面AndroidElement的id这个成员变量。每有一个新的控件从appium pc端过来这个值就会加一 |
Click | execute | | CommandHandler | 处理点击命令的类。 真正执行的是传进来的AndroidCommand对应UiObject的Click方法 | 其他find,drag,setText等命令同理 |
Strategy | fromString | publicenumStrategy { CLASS_NAME ("class name”),
CSS_SELECT OR("css selector”) , ID(“id"), NAME(“name "), LINK_TEXT( "link text"), PARTIAL_LI NK_TEXT(“p artial link text"), XPATH(“xpa th"), ACCESSIBIL ITY_ID(“ac cessibilit y id”), ANDROID_UI AUTOMATOR( "-android uiautomato r"); | | 查找控件命令的策略类 | find这个CommandHandler会根据用户给出的不同策略来用不同的方式进行控件查找。比如用xpath的方式和用uiautomator的方式是不一样的 |
| | | | | |
这里类在我们往下的分析文章中会做进一步的阐述,所以在这里你只需要由一个rough的idea这些类大概是怎么一回事就可以了。

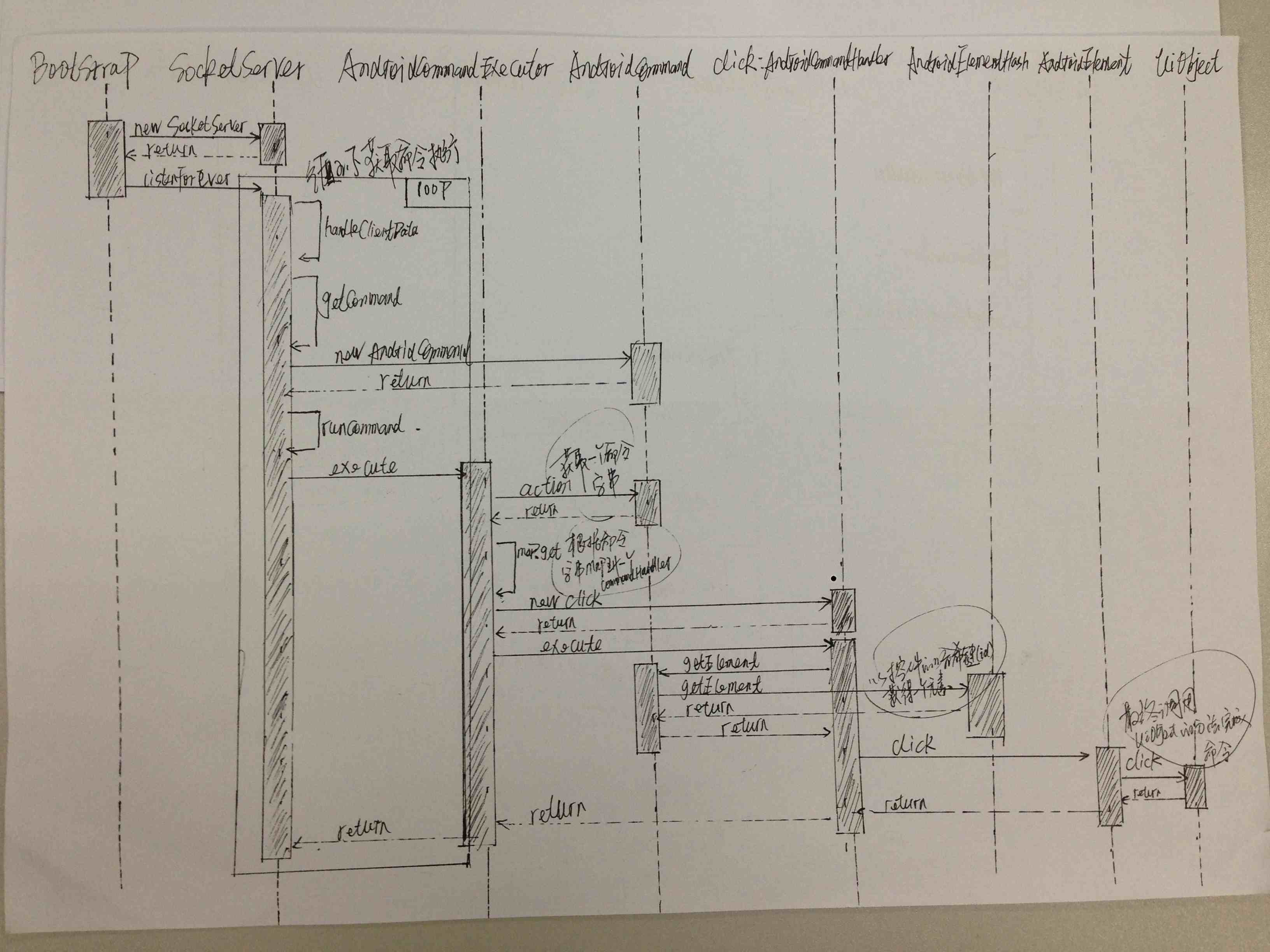

3. Bootstrap运行流程简介
