DICOM医学图像处理：WEB PACS初谈二，图像的传输

背景：

        如前一篇专栏博文所述，借助于CGI或FastCGI技术转发浏览器发送过来的用户请求，启动本地的DCMTK和CxImage库响应，然后将处理结果转换成常规图像返回到浏览器来实现Web PACS。本博文通过实际的代码测试来验证这一模式的可行性，同时对C语言编写CGI脚本提出了一些问题。

难题：

        计划参照DCMTK自带工具dcm2pnm.exe的源码，通过DicomImage将DCM文件转换成BMP文件，然后利用CGI技术返回到浏览器。实现一次简单的WEB PACS的影像传输模拟。具体的代码如下，

// dcmtk-save-test.cpp : 定义控制台应用程序的入口点。
//

#include "dcmtk/config/osconfig.h"
#include "dcmtk/dcmdata/dctk.h"
#include "dcmtk/dcmdata/dcpxitem.h"
#include "dcmtk/dcmjpeg/djdecode.h"
#include "dcmtk/dcmjpeg/djencode.h"
#include "dcmtk/dcmjpeg/djcodece.h"
#include "dcmtk/dcmjpeg/djrplol.h"
#include "dcmtk/dcmimgle/diutils.h"
#include "dcmtk/dcmimgle/dcmimage.h"

void SendImageDcmtk(char* filename)
{
	DcmFileFormat mDcm;
	mDcm.loadFile(filename);
	E_TransferSyntax xfer = mDcm.getDataset()->getOriginalXfer();
	unsigned long mode = CIF_MayDetachPixelData | CIF_TakeOverExternalDataset;
	DicomImage *di = new DicomImage(&mDcm,xfer,mode,0,0);
	if(di == NULL)
	{
		Print2Web("Can not open DCM file by DicomImage!");

	}
	printf("Content-Type:image/bmp\n\n");
	di->writeBMP(stdout,24,0);
}

int main(int argc ,char* argv[])
{
	char* filename="c:\\test.dcm";
	SendImageDcmtk(filename);

	return 0;
}

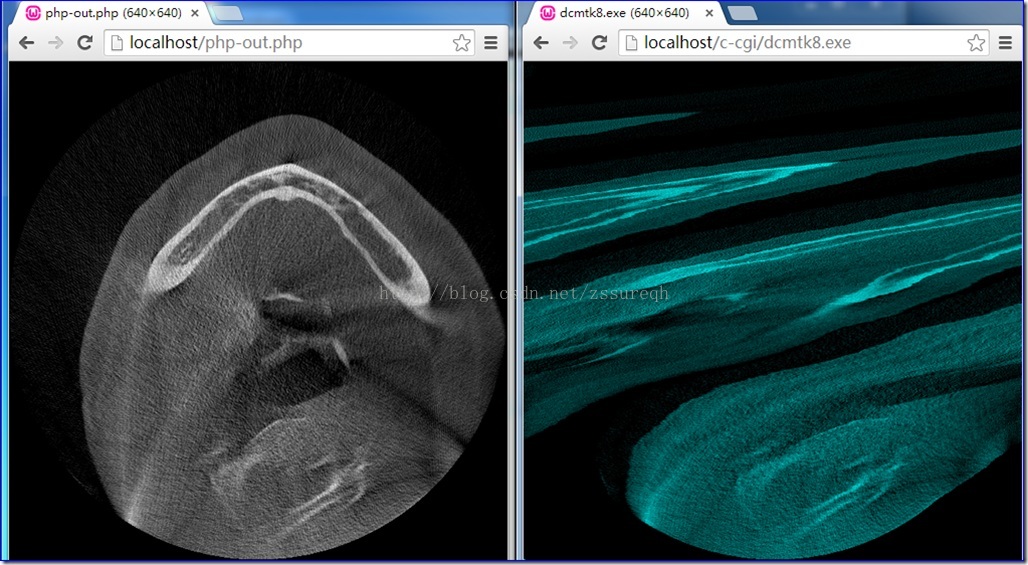

        编译生成dcm2bmp.exe的CGI程序，将其拷贝到网站的CGI目录（我本机地址为c:\wamp\www\c-cgi）中，通过在浏览器中输入http://localhost/c-cgi/dcm2bmp.exe启动服务端的CGI程序。虽然程序启动顺利，但是并未获得我们想要的结果——输出了一幅奇怪的图像，如下所示：左图是在PACS看图端中看到的真实DCM图像，右图是我传输到浏览器的失败的图像。

验证测试：

        获得了错误的结果，起初并未想到很好的排除错误的方法，遂决定首先确认问题出现的大致范围。因为介绍CGI技术的书籍大多都采用Perl或者PHP来实现，因此仿照书籍中的实例，利用Perl和PHP来实现一次正常的传输图像到浏览器的功能，验证一下该机制是否可行。下面是实际的测试过程，

（1）Perl版本的CGI

#!c:/Perl64/bin/perl.exe

use warnings;
use strict;

binmode STDOUT;
print "Content-type:image/bmp\n\n";

open FILE,'<','c:\test.bmp' or die "Can't open file";


while (my $buf = <FILE> ){
    print $buf;
}

close(FILE);

        经过测试，可以输出正确的图像。

（2）PHP版本的CGI

<?php
$filename="c:/test.bmp";
$size=getimagesize($filename);
$fp=fopen($filename,"r");
#echo $size['mime'];
if($size && $fp)
{
	header("Content-type:image/bmp\n\n");
	fpassthru($fp);
	exit;

}
?>


       经过测试，也可以输出正确的图像。

结果分析：

        通过上面的两次测试，足以说明WAMP+CGI/FastCGI的环境搭建没有问题。因此可以断定问题出现在C语言编写的CGI脚本程序中，因为CGI脚本是服务端的控制台程序，可以再命令行中直接调试，但是我们是利用DicomImage的writeBMP函数将转换后的bmp图像输出到了stdout中，实际调试中会输出一堆乱码，因为stdout默认是ASCII格式的，所以在命令行中调试CGI脚本的思路行不通。所以决定从最底层入手，利用RawCap.exe工具，抓取浏览器与服务器端的CGI程序之间的数据包，通过分析数据包期望找到问题出现的地方。

1）RawCap
