用户态进程如何得到虚拟地址对应的物理地址？

一般我们不需要从用户态得到进程虚拟地址对应的物理地址，因为一般来说用户进程是完全不关心物理地址的。

少数应用场景下，用户可能会关心，比如在用户态做DMA的场景（如DPDK之类的）。还有一些场景，比如想调试剖析每一页的内存占用情况，是否swap出去了等。

从用户态得到虚拟地址对应的物理地址，我们不可能去walk进程的page table，也没有权限。不过还好内核给我们提供了一个接口，叫pagemap，而且，这个接口与硬件的体系架构无关。在/proc/pid/下面有个文件叫pagemap，它会每个page，生成了一个64bit的描述符，来描述虚拟地址这一页对应的物理页帧号或者SWAP里面的便宜，详见文档：

linux/Documentation/admin-guide/mm/pagemap.rst

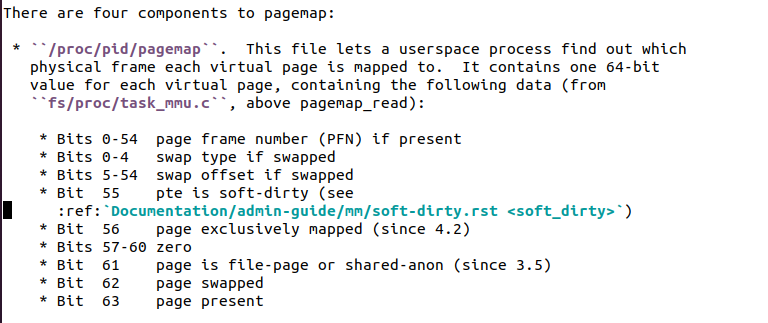

这64bit的描述如下：

不同的体系架构的MMU不同，页表格式也不同，但是pagemap这个接口与具体页表的格式无关，可以说都被抽象化了。

下面我们忽略swap的影响（假设关闭了swap或者page一直是pin的状态），从DPDK抄一段虚拟地址转换为物理地址的代码：

#define phys_addr_t     uint64_t
#define PFN_MASK_SIZE   8


phys_addr_t
rte_mem_virt2phy(const void *virtaddr)
{
        int fd, retval;
        uint64_t page, physaddr;
        unsigned long virt_pfn;
        int page_size;
        off_t offset;


        /* standard page size */
        page_size = getpagesize();


        fd = open("/proc/self/pagemap", O_RDONLY);
        if (fd < 0) {
                ...
        }


        virt_pfn = (unsigned long)virtaddr / page_size;
        offset = sizeof(uint64_t) * virt_pfn;
        if (lseek(fd, offset, SEEK_SET) == (off_t) -1) {
                ...
                return -1;
        }


        retval = read(fd, &page, PFN_MASK_SIZE);
        close(fd);
        ...


        /*
         * the pfn (page frame number) are bits 0-54 (see
         * pagemap.txt in linux Documentation)
         */
        if ((page & 0x7fffffffffffffULL) == 0)
                return -1;


        physaddr = ((page & 0x7fffffffffffffULL) * page_size)
                + ((unsigned long)virtaddr % page_size);


        return physaddr;
}

最后的一步是关键的计算过程：

       physaddr = ((page & 0x7fffffffffffffULL) * page_size)
                + ((unsigned long)virtaddr % page_size);

page & 0x7fffffffffffffULL取得了页帧号（PFN），乘以页的size得到这页起始的物理地址，之后加上virtaddr % page_size的页内偏移，得到最终的物理地址。

我们来实操一下调用上面的函数完成地址转化：

int main(int argc, char *argv[])
{
  uint8_t *p = malloc(1024 * 1024);


  *(p + 4096) = 10;
  printf("virt:%p phys:%p\n", p + 4096, rte_mem_virt2phy(p + 4096));


  *(p + 2 * 4096) = 10;
  printf("virt:%p phys:%p\n", p + 2 * 4096, rte_mem_virt2phy(p + 2 * 4096));
}

运行结果如下：

~$ sudo ./a.out
virt:0x7f81e402a010 phys:0x2b601010
virt:0x7f81e402b010 phys:0x3ceec010

内核态实现pagemap proc接口的代码位于：

fs/proc/task_mmu.c

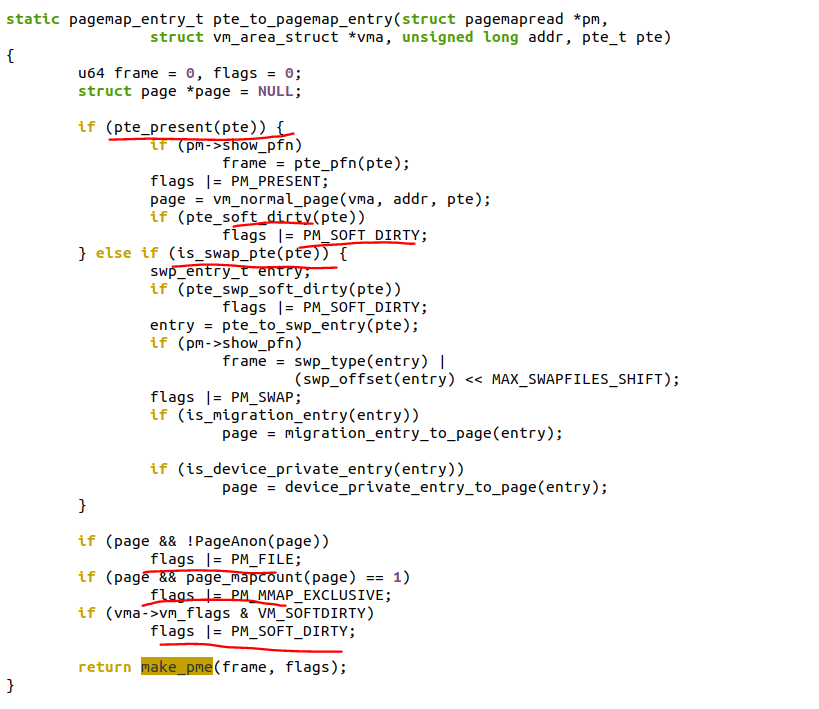

其中比较核心的函数是把PTE转换为pagemap_entry的过程，有兴趣的童鞋可以仔细阅读下：

特别留意画红线的位置，可以知道pagemap里面的那些flag是怎么被置上的。
